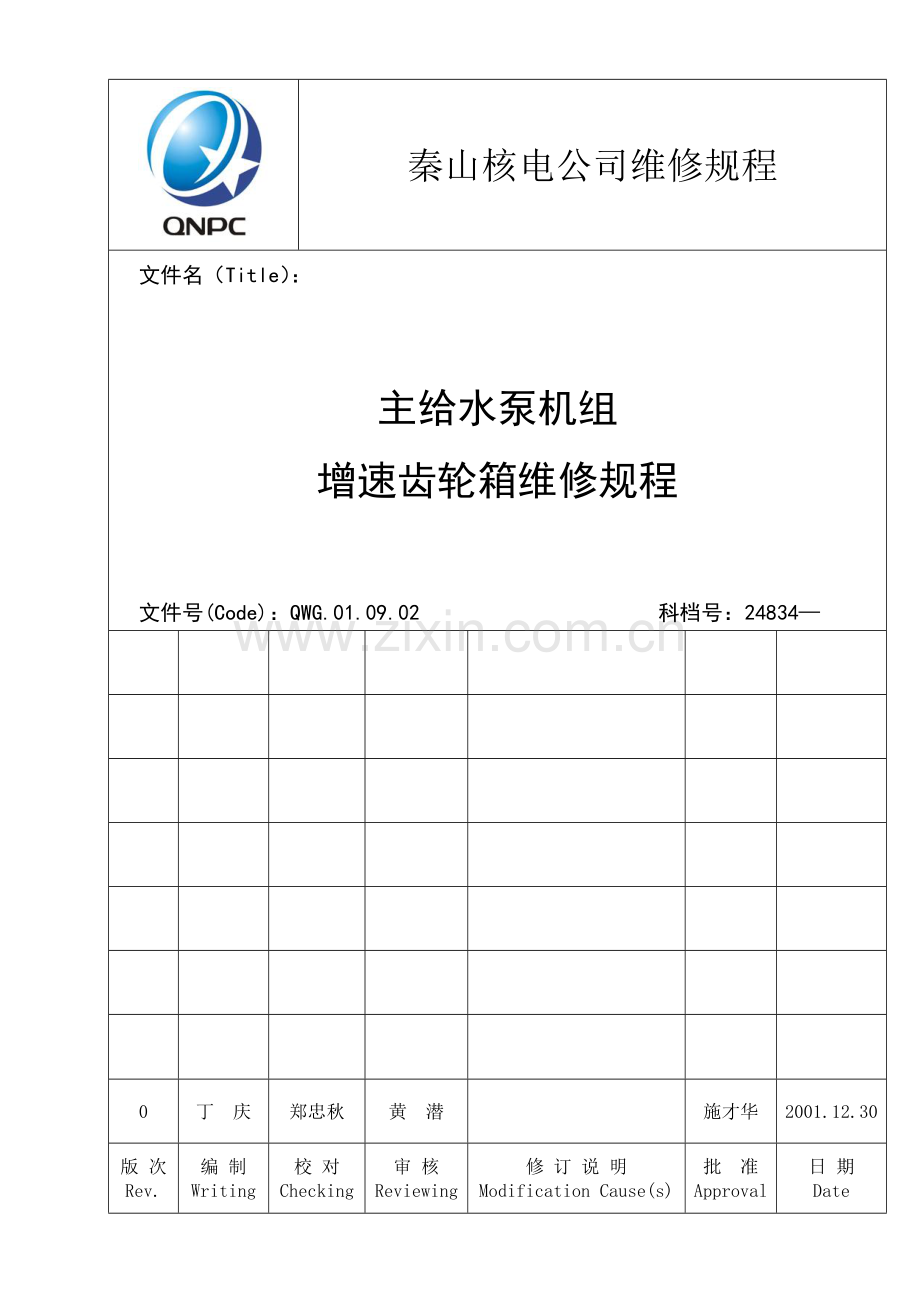

秦山核电公司维修规程文件名（Title）：主给水泵机组增速齿轮箱维修规程文件号(Code)：QWG.01.09.02 科档号：24834— 0 丁庆郑忠秋黄潜施才华 2001.12.30 版次 Rev. 编制 Writing 校对 Checking 审核 Reviewing 修订说明 Modification Cause(s) 批准 Approval 日期 Date 文件号： QWG.01.09.02 秦山核电公司维修规程页数：1/10 版次：0 人员组成规程名称设备编码: 人数专业资格增速齿轮箱维修规程机械验收级别 B 起重设备编号产品型号或图号参考资料工作介质 SHNO 380 设备使用说明书和总图。透平油停工待检点 H 无 0 品质再鉴定是 √ 见证点 W 有 3 否本次检修项目名称 □ 第次授权工作负责人特殊条件或要求参加工作人员计划工期天计划施工日期月日至月日实际工期天实际施工日期月日至月日 QWG.01.09.02 增速齿轮箱维修规程页数:2/10 版次:0 编码: 设备名称增速箱检修项目全面检查目录工序内容预计时间工作负责人签名页数 0 概述 1 工业安全 2 备品备件 3 现场准备及工具 4 工作票 5 解体 √ 6 清理检查 7 回装 8 清理整洁现场 9 品质再鉴定 10 维修记录和检修报告 QWG.01.09.02 增速齿轮箱维修规程页数:3/10 版次:0 编码: 工序０概述 SHNO 380螺旋形增速箱，其增速比为1：4.026，输入功率为3200KW，转速1500rpm，由主动轴和从动轴以及上下壳体、主油泵、轴瓦等组成。 □ 编写参考资料：设备使用说明书和设备总图。 □ 维修周期：泵运行两个燃料循环，或泵出现故障。工序1 工业安全 □ 遵守《电业工业安全规程》和秦山核电站规定的《工业安全守则》。工序２备品备件备品备件清单名称数量件号图号备品编码驱动轴 1根 7 A5-0652-Y120 从动轴 1根 18 驱动齿轮 1只 6 从动齿轮 1只 5 驱动轴滑动轴承 2副 10、11 从动轴滑动轴承 2副 8、9 主油泵 1台 19 侧油板 2只 3、4 3.1. 现场准备 c 准备好专门用于存放零部件的专用塑料袋 QWG.01.09.02 增速齿轮箱维修规程页数:4/10 版次:0 编码: 3.2 工具序号名称规格数量１手锤 2磅 2把２手板锉 10” 1把３内六角扳手 3-19 1套４半圆锉 8” 1把５油光锉 8” 1把６油石 1块７撬棒 2根 8 紫铜棒 2根 9 十字螺丝刀 6” 1把 10 一字螺丝刀 6” 1把 11 铲刀 2把 12 刮刀 1把 13 钢字码 1付 14 钢丝钳 1把 15 油盘 1只 16 塞尺 6” 1把 17 压紧力垫片 δ1．0 4块 18 保险丝 1卷 19 梅花板 17-19 2把 20 梅花板 24-27 2把 21 分离卡 0-25 1把 22 平口錾 1把 QWG.01.09.02 增速齿轮箱维修规程页数:5/10 版次:0 编码: 3.2. 消耗材料序号名称规格数量１白纱带 1卷２砂皮 30张３白布 5米 4 棉纱头 6公斤 5 汽油 4公斤 6 密封胶 1213 3支 7 红丹粉 0．2公斤 8 记号笔 1支 9 耐油纸帕 3公斤工序４工作票 □ 核对工序５解体 □ 联系热工拆除有关温度元件 □ 对有关部件打配合记号 □ 拆除增速箱两侧联轴器防护罩 □ 拆除泵与增速箱中间短轴螺栓，做好记号，取下中间短轴 □ 拆除增速箱与电动机相连的齿套螺栓，做好记号，解开齿套 □ 拆除增速箱上、下壳体连接螺栓及定位销 □ 拆除主油泵进、出口法兰螺丝 □ 拆除主油泵在增速箱上的固定螺丝，取下主油泵 □ 拆除侧向板螺丝，并取下侧向板 □ 拆除外油档固定螺丝并分开外油档 QWG.01.09.02 增速齿轮箱维修规程页数:6/10 版次:0 编码: □ 将上壳体平稳地吊至检修场地 □ 拆除大、小齿轮润滑喷油管 □ 拆除轴承盖螺栓、并将轴承盖取出 □ 拆除滑动轴承连接螺栓及定位销，打开上半轴承，打好钢字号 □ 将驱动轴平稳吊出至检修场地 □ 将被驱动轴平稳吊出至检修场地 □ 将滑动轴承下半部取出 □ 将增速箱敞口部分包扎好工序６清洗检查 □ 清理检查驱动轴 □ 清理检查从动轴 □ 清理检查驱动齿轮 □ 清理检查被驱动齿轮 □ 清理检查驱动轴滑动轴承 □ 清理检查从动轴滑动轴承 □ 检查大齿轮和小齿轮的啮合情况，测量齿隙 □ 测量各滑动轴承与轴的油隙 □ 测量各轴承盖与各轴承的紧力 □ 检查、清理上、下壳体 □ 检查清理油档及侧向板 □ 检查清理各结合面 □ 检查、清理联轴器及齿套 □ 清理检查各紧固件工序７回装 □ 按与解体相逆顺序组装增速箱 □ 更换各结合面垫片及“O”型圈 □ 检查增速箱内，确认无异物后，将上壳体扣上 □ 联轴器中心找正 □ 装复联轴器及防护罩 QWG.01.09.02 增速齿轮箱维修规程页数:7/10 版次:0 编码: 工序８清扫、整理现场 □ 清点工具，清扫现场 □ 联系办理工作票注销手续 □ 有关技术文件归档工序９品质再鉴定 □ 静密封点渗漏情况 □ 增速箱启动后，增速箱的温度是否正常 □ 增速箱启动后，各轴承的振动是否正常工序 10 维修记录和维修报告直观检查检修项目检查情况（磨损、锈蚀、变形等）检查结论是否换新合格不合格是否驱动轴从动轴驱动齿轮从动齿轮驱动轴滑动轴承从动轴滑动轴承见证点1 见证人签名日期乙方甲方 QWG.01.09.02 增速齿轮箱维修规程页数:8/10 版次:0 编码: □ 增速箱有关间隙数据测量记录：名称侧隙顶隙紧力标准修后标准修后标准修后驱动轴滑动轴承间隙从动轴滑动轴承间隙名称标准修后驱动轴轴向窜动量从动轴轴向窜动量见证点2 见证人签名日期乙方甲方 QWG.01.09.02 增速齿轮箱维修规程页数:9/10 版次:0 编码: 增速箱联轴器与电动机轴中心找正：垂直方向的核正：增速箱驱动轴中心 0.05 电动机中心水平方向的核正：增速箱驱动轴中心电动机中心 0.05 在冷态时检查，其容许地偏差值为 ±0.03mm 电动机与增速箱联轴器中心的正圆周值 Ⅰ Ⅱ Ⅲ Ⅳ 平面值 Ⅰ’ Ⅱ’ Ⅲ’ Ⅳ’ ≤0.05 ≤0.03 见证点3 见证人签名日期乙方甲方 QWG.01.09.02 增速齿轮箱维修规程页数：10/10 版次：0 编码：历史问题：异常记录：零部件修理/更换记录：遗留问题及今后检修建议：工作负责人签名乙方验收人签名甲方验收人签名姓名姓名姓名
