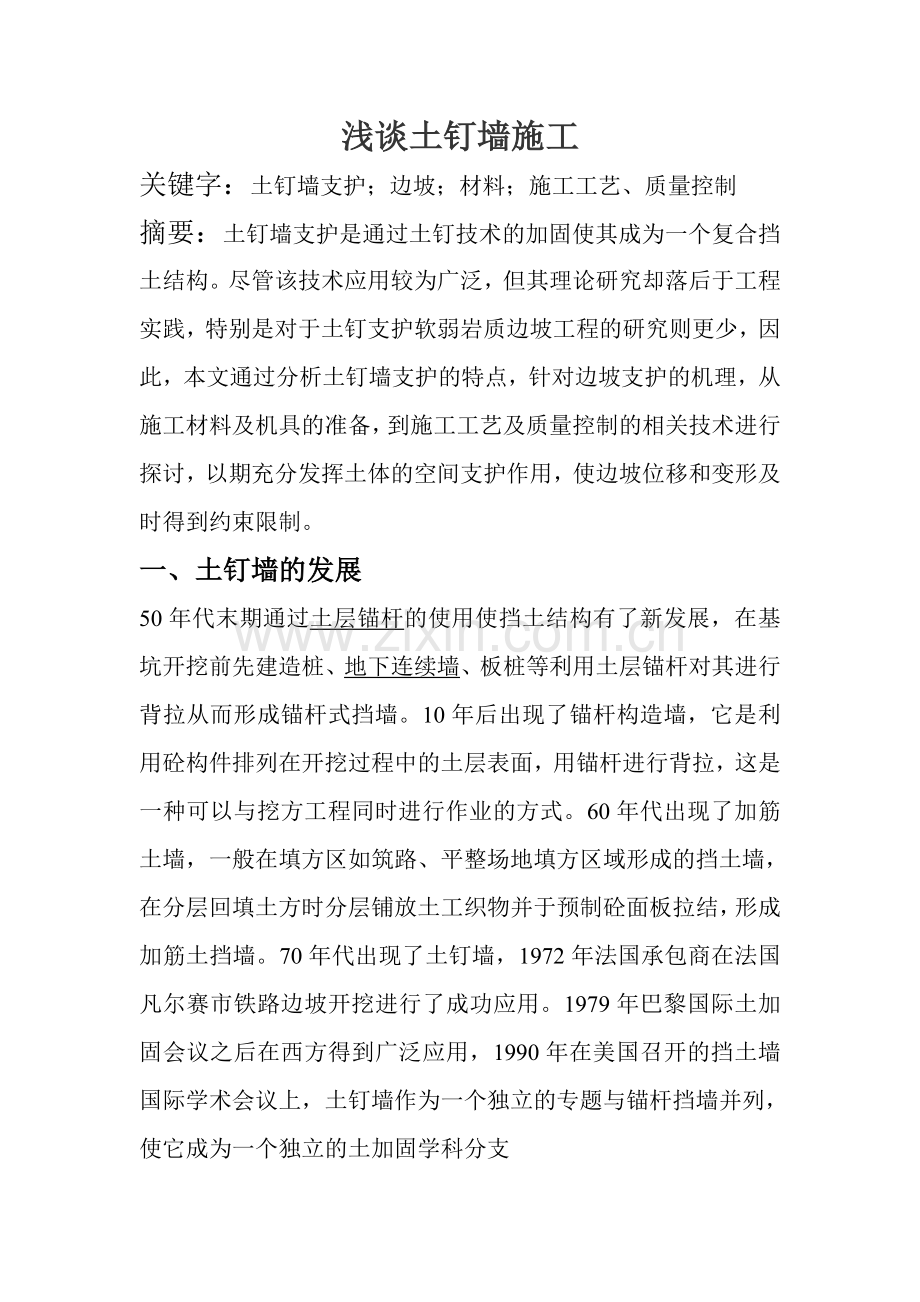

浅谈土钉墙施工.doc

浅谈土钉墙施工关键字：土钉墙支护；边坡；材料；施工工艺、质量控制摘要：土钉墙支护是通过土钉技术的加固使其成为一个复合挡土结构。尽管该技术应用较为广泛，但其理论研究却落后于工程实践，特别是对于土钉支护软弱岩质边坡工程的研究则更少，因此，本文通过分析土钉墙支护的特点，针对边坡支护的机理，从施工材料及机具的准备，到施工工艺及质量控制的相关技术进行探讨，以期充分发挥土体的空间支护作用，使边坡位移和变形及时得到约束限制。一、土钉墙的发展50年代末期通过土层锚杆的使用使挡土结构有了新发展，在基坑开挖前先建造桩、地下连续墙、板桩等利用土层锚杆对其进行背拉从而形成锚杆式挡墙。10年后出现了锚杆构造墙，它是利用砼构件排列在开挖过程中的土层表面，用锚杆进行背拉，这是一种可以与挖方工程同时进行作业的方式。60年代出现了加筋土墙，一般在填方区如筑路、平整场地填方区域形成的挡土墙，在分层回填土方时分层铺放土工织物并于预制砼面板拉结，形成加筋土挡墙。70年代出现了土钉墙，1972年法国承包商在法国凡尔赛市铁路边坡开挖进行了成功应用。1979年巴黎国际土加固会议之后在西方得到广泛应用，1990年在美国召开的挡土墙国际学术会议上，土钉墙作为一个独立的专题与锚杆挡墙并列，使它成为一个独立的土加固学科分支二、土钉的适用土层及领域（一）适用土层1、土钉支护适用于有一定粘性的砂土、粘性土、粉土、黄及杂填土，当场地同在砂、粘土和不同风化程度的岩体时应用土钉支护特别有利。2、当存在地下水时，地下水应低于土坡开挖段，否则应进行降水处理。当用于粘结力很差或处于软塑状态的土体，应首先进行预注浆加固处理。3、对标贯击数小于10的砂土边坡，采用土钉法一般不经济。对不均匀系数小于2的级配不良的砂土，不能采用土钉支护；对塑性指数IP20的土，必须详细评价其蠕变特性，当蠕变性很小时，才能将土钉用作永久性支护。土钉不适应在腐蚀性土中作为永久性支护。4、土钉支护深度一般不宜超过12m，当场地土层特别好时，可放宽到1416m（二）土钉墙的应用领域土钉墙不仅应用于临时支护结构，而且也应用于永久性构筑物，当应用于永久性构筑物时，宜增加喷射砼面层的厚度并适当考虑其美观，目前土钉墙的应用领域主要有：（1） 托换基础（2） 基坑支挡或竖井（3） 斜坡面的挡土墙（4） 斜坡面的稳定（5） 与锚杆挡墙结合作斜面的防护三、土钉墙支护的特点土钉墙支护法，以尽可能保持、显著提高、最大限度地利用基坑边壁土体固有力学强度，变土体荷载为支护结构体系一部分。喷射混凝土在高压气流的作用下高速喷向土层表面，在喷层与土层间产生“嵌固效应”，并随开挖逐步形成全封闭支护系统；喷层与嵌固层同具有保护和加固表层土，使之避免风化和雨水冲刷、浅层坍塌、局部剥落，以及隔水防渗等作用。土钉的特殊控压注浆可使被加固介质物理力学性能大为改善并使之成为一种新地质体，其内固段深固于滑移面之外的土体内部，其外固端同喷网面层联为-体，可把边壁不稳定的倾向转移到内固段及其附近并消除。钢筋网可使喷层具有更好的整体性和柔性，能有效地调整喷层与土钉内应力分布。土钉支护的优点：1、材料用量和工程量少，施工速度快。2、施工设备轻便、操作方法简单。3、对场地土层的适用性较强。4、构轻巧、柔性大、有良好的抗震性能和延性5、安全可靠，信息化施工程度高、经济。一般土钉支护比灌注桩可节约造价1/32/3土钉支护的缺点和局限性：1、需要较大的地下空间2、土钉支护的变形较大。土钉属柔性支护，其变形大于预应力锚撑支护，当对基坑变形要求严格时，不宜采用土钉支护3、土钉不适宜在软土及松散砂土地层中应用4、土钉支护如果作为永久性结构，需要专门考虑锈蚀等耐久性问题。四、土钉墙边坡支护的机理土钉墙加固与传统的护坡和挡土墙支撑机理不一样，土钉在边坡的一定范围内形成了一个加固区，由于很密的土钉锚杆的作用，滑移面不可能出现在加固区，只能产于非加固区，从而使滑移面远离边坡，达到稳定边坡的目的，加固区的整体稳定，包括加固区抗倾覆与抗滑移问题，用增加加固区的宽度和底排土锚杆打成向下倾斜穿过滑移面等措施来解决，土钉墙通过下述几个方面的综合作用使边坡周边土体成加固区。1、锚固作用密布的锚杆与砂浆柱体相结合对周围土体产生有效的锚固作用，限制了砂浆柱体周的土体变形。土钉不需要施加预应力，而是在土体发生变形后使其承受拉力工作；土钉支护在边坡中比较密集，起到了加筋的作用，提高了土的强度，为被动受力机制。由于土钉在全长范围内与土体接触，其荷载传递沿整个土体进行。 2、土钉浆孔对土体的挤密作用 由于土钉锚杆的密度比较大，挤密作用的影响也较大，使加固区的土体比非加固区土体密度大。密集的土钉与土钉之间土形成复合土体，其结构类似重力式挡土墙，个别土钉的破坏不会使整个结构的功能完全丧失。 3、护坡作用 土钉墙的面层不是主要受力结构，其主要作用在于保持土体的局部稳定性。在公路边坡治理中，土钉墙的面层还起到防止冲刷、防止雨水渗入坡体影响边坡稳定性的重要作用。 4、土钉受力及规模 一般锚杆长度在1545m之间，直径较大，锚杆所承受的荷载可达400kN以上，某些预应力锚索设计荷载更可达3000kN。其端部的构造较土钉复杂，以防止面层冲切破坏；而土钉长度一般为310m，浆体直径100mm左右，一般不提供很大的承载力。单根土钉受荷一般在100kN以下，面层结构较简单，利用小尺寸垫板及挂网喷射混凝土即可满足要求。目前国内土钉支护结构主要用在建筑基坑支护上，用于公路边坡支护的较少。这主要是因为基坑深度不大，一般不超过20m。但是山区，道路路堑边坡很高，原来的力学平衡破坏严重，产生的滑坡推力每延米可达1000kN以上，采用土钉支护结构则难以满足要求。对于一些滑坡推力小的土石质路堑边坡，仍可采用土钉支护，既节省投资，也能缩短工期，具有明显的优势。一些缺乏稳定性的高路堤或挡土墙也可以采用土钉支护加固，但还有待于我们改进土钉支护技术，使其优点发挥在整个边坡支护中。 五、土钉墙边坡支护的施工材料及机具1、原材料 土钉钢筋使用前应拉直、除锈、涂油；选用P032.5普通硅酸盐水泥；采用干净的中粗砂，含泥量小于5；采用干净的圆砾，粒径24mm；使用速凝剂，应做与水泥相容性试验及水泥浆凝结效果试验。 2、施工机具 土钉成孔机具根据土质和现场环境条件选用(冲击钻、螺旋钻、风枪或洛阳铲等)能完成设计要求的有效机具；注浆泵选用孔口压力大于0.1MPa的泥浆泵；混凝土喷射机应密封良好，输送连续均匀，输送水平距离不小于60m，垂直距离不小于10m；空压机应满足喷射机工作压和耗风量的要求；搅拌方法采用现场人工拌和或混凝土搅拌机搅拌。六、土钉墙边坡支护的施工工艺土钉墙的施工流程为：挖土整理坡面初喷打孔眼插杆灌注挂网复喷。七、土钉墙的施工工艺1、开挖整理坡面土钉支护是分层进行的，因此挖土深度不能超过设计深度同时要保证坡角达到设计要求的7880，坡面平整光滑，坡角未达到设计要求的则进行专门修整。2、初喷为使挖好的坡面不产生垮塌，凡挖好的坡面需立即进行混凝土喷射，以使表层固结。其混凝土材料的配合比为水泥：石子=1.5:1.5，水灰比=0.50.6。 3、钻孔采用人工机械一起作用的方法，钻孔下倾角度为1525，采用风钻的方法进行，人工挖工用的是洛阳铲，两人一组。4、插杆与灌浆成孔后按设计要求插入直径中22mm加筋杆，加筋杆每1.5m焊接直径110mm的扶正环，起导正作用。在插筋的同时，用加筋杆将注浆管(直径1.5in)带进离孔底0.3m的地方，然后进行灌注，注浆材料的配合比为水泥：砂子=1:2。水灰比=0.40.5。孔内一定要灌满，不能形成空洞和孔隙。5、挂网上道工序完工后，按设计要求，将直径中6mm的钢筋，按30cm30cm的网距焊接固定于坡面之上；同时，在危险坡上的土钉之间用金属件(如槽钢等)连接在一起，以进一加强支护强度。6、复喷挂网后，整个坡面复喷混凝土，其喷射厚度达到设计要求。七、土钉墙边坡支护的施工质量控制1、原材料控制 采购的各种材料必须满足规范及设计要求，必须选择清洁、坚硬、耐久的材料，禁止使用含有达到有害量的废物、泥、盐类、有机物等的不合格材料；选择的混合剂不能对水泥的凝固、水化作用产生有害的影响。 2、施工工艺控制土钉孔眼的位置必须根据受喷面实际情况和设计留置。作土钉用的钢筋，使用前须除锈矫直，安装位置距孔眼中心，钢筋插入深度不得小于设计要求的90%，安装后不得敲击、碰撞。灌浆用的砂浆应拌和均匀，随用随拌，孔眼在灌浆前用风吹净，灌浆时从孔底开始，连续均匀的进行。挂钢筋网前必须将坡面清理平顺使钢筋网紧靠坡面钢筋网与土钉的联接必须牢固可靠。喷射混凝上的配合比必须经试验确定喷射混凝上宜随拌随用。分层喷射混凝土时后层混凝土应在前层混凝土终凝后进行，如超终凝1小时以上时，则受喷面必须用水、风清洗；喷头应与受喷面垂自其间距以0.6-1.2m为宜。喷头应连续、缓慢横向移动喷射厚度应均匀。喷射混凝土施工终凝2h后及时进行湿润养护，养护时间不得少于l4天。八、结束语 土钉墙施工成功解决了基坑边坡的强度及稳定性问题，保证了施工的安全。此外，由于土钉墙能充分利用土体的自承能力的特点，与喷锚支护相比，其造价低，施工方便。因此在条件允许的情况下，采用土钉墙支护，可以大大节省投资。土钉墙施工周期短，与挖土同时进行，很少占用独立工期。挖土与土钉支护都分层分块施工，充分发挥土体的空间支护作用，并在开挖后几个小时内封闭，使边坡位移和变形及时得到约束限制。 参考 文献 1YB9258-97，建筑基坑工程技术规范S 2曾宪民，李世丁，王作民土钉支护设计与施工手册M.北京： 中国 建筑 工业 出版社，2002
