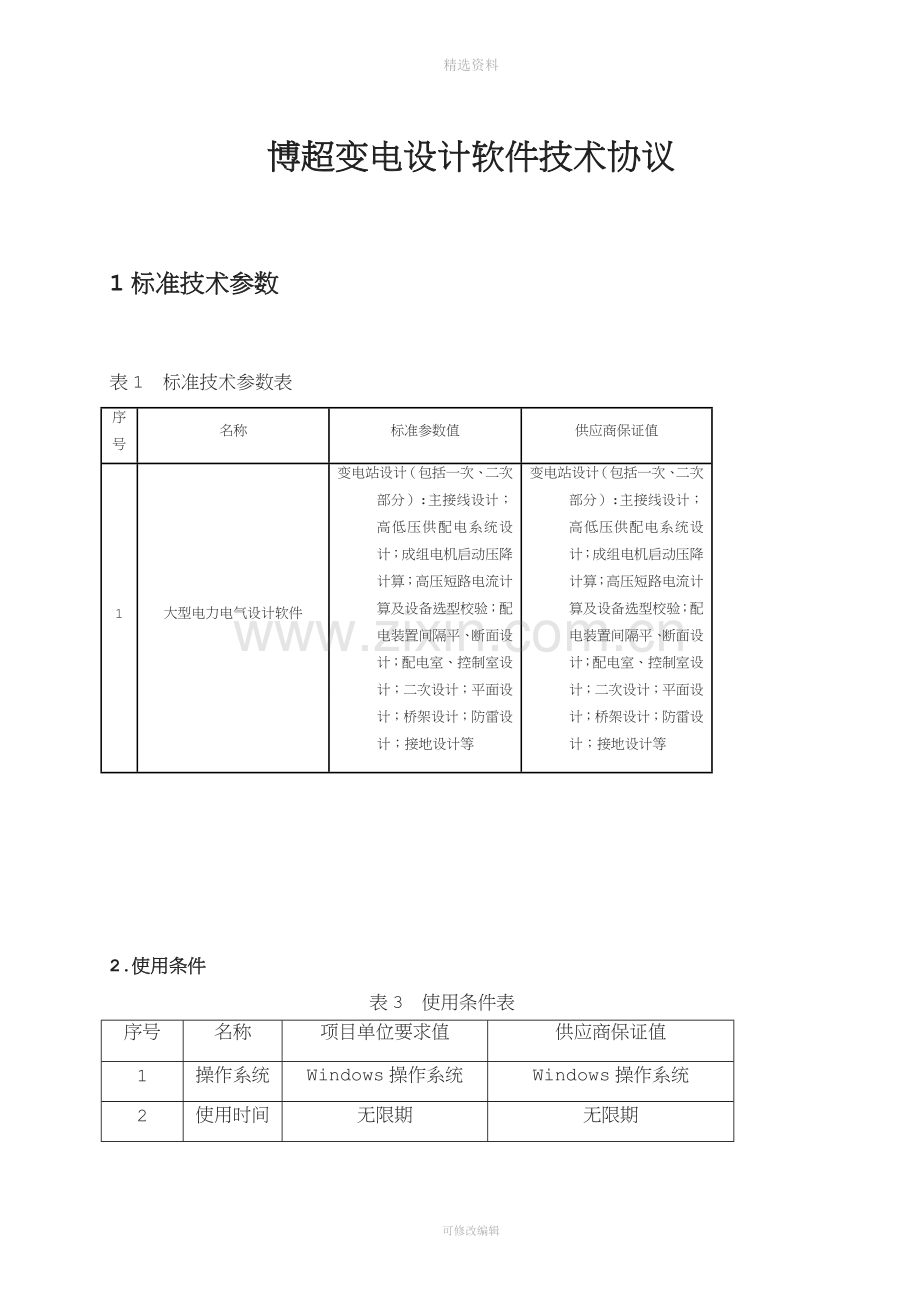

精选资料博超变电设计软件技术协议1标准技术参数表1 标准技术参数表序号名称标准参数值供应商保证值1大型电力电气设计软件变电站设计（包括一次、二次部分）:主接线设计；高低压供配电系统设计；成组电机启动压降计算；高压短路电流计算及设备选型校验；配电装置间隔平、断面设计；配电室、控制室设计；二次设计；平面设计；桥架设计；防雷设计；接地设计等变电站设计（包括一次、二次部分）:主接线设计；高低压供配电系统设计；成组电机启动压降计算；高压短路电流计算及设备选型校验；配电装置间隔平、断面设计；配电室、控制室设计；二次设计；平面设计；桥架设计；防雷设计；接地设计等2.使用条件表3 使用条件表序号名称项目单位要求值供应商保证值1操作系统Windows操作系统Windows操作系统2使用时间无限期无限期可修改编辑3软件优势、特点3.1市场优势北京博超时代软件系列产品EES系列电力电气设计软件产品EESV11.0P适用范围为：1000kV380/220V供配电系统接线图、控制原理图、平面布置图设计等。目前客户覆盖电力、石油化工、钢铁、建筑等2000余家行业设计院。3.2强大的研发能力1）博超公司的研发中心是中国技术实力最强的工程软件研发团队之一。博超研发中心现有员工六十余，不但可以集约化地研发大型软件平台项目，还可以根据客户的需求快速定制个性化的产品与服务。2）研发中心从来没有停止过对于尖端技术的渴望追求。从最初的单一软件工具开发，发展到现在的大型协同设计平台。从最早小型ACESS单机数据库到现在的SQL Server大型网络数据库，研发中心的技术水平已经于同行国际站在相同的高度，在一些关键技术更胜一筹，在电力工程设计领域为中国争得了荣誉。3）作为在电力设计行业资深的专业化公司，对于中国客户的需求全面深入了解，精通中国的专业设计规程规范，熟悉中国工程师的设计习惯，我们能够保证我们的产品切实符合中国设计人员的设计需求。3.3 EESP软件的技术优越性强大的专业背景 软件涵盖了电气设计的所有内容，并通过了中国电力规划设计协会、照明学会等权威机构鉴定。做为设计手册的配套软件，所有专业计算与设计手册完全一致。其中防雷三维算法、导线拉力计算超厚覆冰、短路电流计算模块填补了国内空白。1）独特的数据流技术 从系统到平面、从平面到剖面、从计算到校核、从二维到三维，博超软件的数据流技术能够将整个设计流程中需要的数据整合起来，从一个环节自动流向下一个环节，并在各个环节中处理完善，大大简化了软件的数据输入，避免了人为失误，提高绘图速度的同时提升了设计质量。2）智能化专家设计系统 博超软件是充满智慧的专家设计系统，它完成了从辅助制图到辅助设计的根本变革，在智能化辅助设计的层面上全面满足工程师的设计需求。你只要有个大致思路，博超软件就会帮你把设计做得尽量完美。在提高设计速度的同时，明显提升设计质量，促进设计标准化。3）动态设计模糊操作 由于操作时不能预见结果，我们不得不反复修改或调整设计。假如随着光标移动就能动态看到设备布置效果，随着参数调整就能动态看到计算结果的调整，那该多么方便！博超软件独创的动态可视化技术将愿望变成现实，使设计过程一目了然、结果一步到位，完全避免不必要的修改。博超软件倡导的模糊操作功能将用户操纵的大致光标位置，自动转换成准确的绘图定位，轻松随意之间，设计图纸绝对精确。4）三维设计 习惯于二维设计的电气工程师惊喜地看到博超软件带来的三维设计崭新天地。在平面上布置变配电设备，即可采用剖切实体方式生成任意位置的断面图，连桥架、沟道、电气辅件也分毫毕现。随手布置避雷针，自动进行计算，不但能够同步看到其平面保护范围、保护断面图，而且可以直接观察三维保护效果。5）模型化、参数化 将设计对象以模型化、参数化方式描述，存贮于工程数据库。设计过程直观简捷，工程信息共享，从而实现了图纸之间、图形与数据之间的联动，实现精确的材料统计。6）全面开放性 图形库、数据库、菜单全可由用户根据自己需要随意扩充和修改。即使不熟悉计算机的人，也能随心所欲地将博超软件变得更适合自己。这使得博超软件如同为你量身定制，非常实用。7）突出的兼容性 没有接口，才是最好的接口。博超软件无需转换.4产品技术性能描述*产品名称：电力电气工程设计软件*产品型号规格：EESV11.0P*产品功能变电站设计（含一次二次部分功能）主要包括：4.1主接线设计软件提供了丰富的主接线典型设计库，可以直接检索、预览、调用通用主接线方案，并且提供了开放的图库扩充接口，用户可自由扩充常用的主接线方案。可以按照电压等级灵活组合主接线典型方案，回路、元件混合编辑，完全模糊操作，无需精确定位，插入、删除、替换回路完全自动处理，自动进行设备标注，自动生成设备表。4.2高低压配电系统设计1【我的方案】将常用系统方案及个人积累的典型设计管理起来，随手可查，动态预览、直接调用。2提供上千种定型配电柜方案，系统图表达方式灵活多样，可适应不同单位的个性化需求。自动生成定货设备表。可以从系统图直接生成电缆导线表。3自由定义功能以模型化方式自动生成任意配电系统。彻底解决绘制非标准配电系统的难题。4能够识别用户以前绘制的老图，无论是用CAD绘制还是其它软件绘制，都可用博超软件方便的编辑功能进行修改。5对已绘制的图纸可以直接进行柜子和回路间的插入、替换、删除操作，可以套用不同的表格样式，原有的表格内容可以自动填写在新表格中。6 低压配电设计系统根据回路负荷自动整定配电元件及线路、保护管规格，并进行短路、压降及电机启动校验。设计结果不但满足系统正常运行，而且满足上下级保护元件配合，保证最大短路可靠分断、最小短路分断灵敏度，保证电机启动母线电压水平和电机端电压和启动能力，并自动填写设计结果。7提供需用系数和利用系数两种负荷计算方法，以填表方式进行负荷输入及计算，同步进行无功补偿计算。根据负荷计算结果自动选择变压器容量及低压侧母线规格。8可进行谐波计算9可进行高压电力电缆及架空线路的压降计算4.3成组电机启动压降计算用户可自由设定系统接线形式，包括系统容量变压器型号容量、线路规格等，可以灵活设定电动机的台数及每台电动机的型号参数，包括电动机回路的线路长度及电抗器设定，软件自动按照阻抗导纳法计算每台电动机的端电压压降及母线的压降。4.4高压短路电流计算及设备选型校验软件可以模拟实际系统合跳闸及电源设备状态计算单台至多台变压器独立或并联运行等各种运行方式下的短路电流，自动生成详细计算书和阻抗图。可以采用自由组合的方式绘制系统接线图，任意设定各项设备参数，软件根据用户自由绘制的系统进行计算，自动计算任意短路点的三相短路、单相短路、两相短路及两相对地等短路电流，自动计算水轮、汽轮及柴油发电机、同步电动机、异步电动机的反馈电流，可以任意设定短路时间，自动生成正序、负序、零序阻抗图及短路电流计算结果表。根据短路计算结果进行高压设备选型校验，可完成各类高压设备的自动选型，并对选型结果进行分断能力、动热稳定等校验。选型结果可生成计算书及CAD格式的选型结果表。4.5配电装置间隔平、断面设计提供全套平、断面解决方案。图形库、数据库、模型库全部开放定义，自动连接设备线夹位置，自动绘制线夹，可模拟线夹的不同角度下接线的各种形状，自动生成设备材料表，自动标注尺寸及设备编号。可以将典型间隔布置形式保存为标准方案，直接调用、修改，可随意调整间距、支架高度等参数。软件内置规范中所有安全距离要求，可以直接查询并标注安全净距。参数化绘制总平面图中房屋及间隔平面，自动处理道路、电缆沟接头、拐角。提供近千张各类电气设备典型安装布置图，可按电压等级、设备名称、图纸类型和图名特征检索、浏览和套用。提供多套户内变电站的全套设计图纸，可直接修改、套用。4.6导线张力弧垂计算可以从图面上框选导线自动提取计算条件进行计算，也可以根据设定的导线和现场参数进行拉力计算。可以进行带跳线、带多根引下线、组合或分裂导线在各种工况下的导线力学计算。计算结果能够以安装曲线图、安装曲线表和WORD格式计算书三种形式输出。导线、绝缘子串、气象条件数据可任意扩充。4.7变配电室、控制室设计 1由系统图自动生成配电室开关柜布置图，根据开关柜类型自动确定柜体及埋件形式，可以灵活设定开关柜的编号及布置形式，包括单、双列布置及柜间通道设置，同步绘制柜下沟、柜后沟及沟间开洞和尺寸标注。2由变压器规格自动确定变压器尺寸及外形，可生成变压器平面、立面、侧面图。3参数化绘制电缆沟、桥架平面布置及断面布置，可以自动处理接头、拐角、三通、四通。 平面自动生成断面，直接查看三维效果，并且可以直接在三维模式下任意编辑。4参数化绘制母线桥。5自动生成变配电室断面图，并且可动态观察整个变配电室的三维布置效果。6自动根据平面布置图生成土建条件图、电气布置图。7提供全套变压器室平断面布置国家标准图集。4.8全套弱电及综合布线系统设计 进行综合布线、火灾及自动报警及消防联动系统、通信及信息网络系统、建筑设备监控系统、安全防范系统、住宅小区智能化等所有弱电系统的设计。4.9二次设计 1.自动化绘制电气控制原理图并标注设备代号和端子号，自动分配和标注节点编号。标注方式既满足新国标，也可兼顾旧国标。2.从原理图自动生成端子排接线、材料表和控制电缆清册。3.在原理图上自动生成外引端子。具有图面索查功能。并可进行微机监控原理接线设计。4.可手动设定、生成端子排，也可以识别任意厂家绘制的端子排或旧图中已有的端子排，并且能够使用软件的编辑功能自由编辑。5.能够对端子排进行正确性校验，包括电缆的进出线位置、编号、芯数规格及来去向等，对出现的错误除列表显示详细错误原因外还可以自动定位并高亮显示，方面查找修改。6.提供电压控制法与阶梯法蓄电池容量计算。7.绘制盘面、盘内布置图，绘制标字框、光字牌及代号说明。8.参数化绘制转换开关闭合表。9.自动绘制KKS编号对照表。10.提供百余套交、直流操作标准二次接线图和常用风机、水泵、发电机和通用电机控制原理标准图集供检索调用。11.可以完成610kV及35kV以上继电保护计算,可以自由编辑计算公式，可以满足任意厂家继保设备的整定计算。4.10平面设计 4.10.1照度计算 进行包括混光灯在内的各种灯具的照度计算。提供利用系数法和逐点法两种算法。利用系数法可自动按照屋顶和墙面的材质确定反射率，自动按照照度标准确定灯具数量；逐点法可计算任意位置的照度值，可以计算水平面和任意垂直面照度、功率密度与工作区均匀度，并且可以按照计算结果准确模拟房间的明暗效果。软件内置了照明设计手册中所有灯具参数，并且提供了雷士、飞利浦等常用厂家灯具参数库。灯具库完全开放，可以根据厂家样本直接扩充灯具参数。软件包含了最新规范要求，可以在线查询最新规范内容，并且能够自动计算并校验功率密度、工作区均匀度和眩光。 4.10.2平面设计 智能化平面专家设计体系。用于动力、照明、弱电平面的设计。1具有自由、靠墙、动态、矩阵、穿墙、弧形、环形、沿线、房间复制等多种设备放置方式，动态可视化设备布置功能使你在设计时同步看到灯具的布置过程和效果。对已绘制的设备可以直接替换、移动、镜像，设备上的导线联动修改。设备布置时可记忆默认参数，布置完成后可直接统计，无需另外赋值。提供全套新国标图库及新国标符号解决方案，完全符合新国标。2自动及模糊接线使线路布置变得极为简单，并可直接绘制各种专业线型。提供开关和灯具自动接线工具，绘制中交叉导线可自动打断，打断的导线可以还原。3据设计经验和本人习惯自动完成设备及线路选型，进行相应标注。可以自由设定各种标注样式。4提供详细的初始设定工具，所有细节均可自由设定。自动生成单张或多张图纸的材料表。5按设计者意图和习惯分配照明箱和照明回路，自动进行照明系统负荷计算，并生成照明系统图。系统图形式可任意设定。按照规范检验回路设备数量、检验相序分配和负荷平衡，以闪烁方式验证调整照明箱、线路及设备连接状态，保证照明系统的合理性。平面与系统互动调整，构成完善的智能化平面设计体系。4.11桥架、电缆沟设计1软件能够方便的进行桥架、电缆沟绘制，能够自动对交叉部分进行打断处理，并可根据需要绘制剖面；可以绘制任何形式的桥架及电缆沟。例：点击按钮，弹出对话框如图：在这个对话框中，首先应设定桥架的各项参数：可以同时绘制多层不同材料，不同高度，规格的桥架，软件优先实现了二位，三维一体化，二位三维可以任意转化，不需要重新绘制 ，简单灵活。例：参数绘制剖面。点击按钮，弹出对话框如下：2 共有10种托臂形式，可任选一种。4.12防雷设计 1采用滚球法或折线法计算，其中折线法提供手册与电力规范两种算法，可计算任意根、等高或不等高避雷针的保护范围。在布置避雷针的同时，自动计算并显示保护范围。支持山区与坡地防雷设计。2以动态拖动方式调整避雷针保护半径，则自动反算避雷针高度。3可同时计算显示避雷针在多个不同高度时的保护半径。可以动态观察三维保护效果。4剪切多根避雷针之间的公共保护范围，自动生成保护断面图。5。内置全国各地区气象资料，可完成年平均雷击次数计算，根据结果推荐防雷等级。6自动标注避雷针及最小保护半径。7生成避雷针保护范围表。8全套强、弱电SPD设计解决方案。进行供电电源、程控电话、计算机网络、楼宇自动化、数据通讯、闭路监控、广播系统、消防及联动、无线通讯台、移动通讯站、共用天线等系统的雷击感应脉冲过电压的防护设计。9能够进行各种系统的绘制，在系统图上加装SPD。10软件按照电压、电流、借口、频率、阻抗等工程条件自动筛选、确定SPD的型号和参数，并自动完成SPD标注。生成材料表。提供大量实用的SPD安装图及国标D562中的防雷标准图，供用户套用。4.13接地设计 1提供全套电力接地设计工具，动态绘制接地网、线及设备引下线，自动绘制均压环、焊接点及避雷针接地极。2. 根据短路电流计算结果自动确定入地电流，自动计算接地电阻、跨步电压、接触电势，并且能够对扁钢和跨步电压、接触电势进行校验，可生成详细计算书。3计算垂直、水平及复合接地极的接地电阻，杆、塔接地电阻。 4绘制避雷针、带、网，绘制接地极、接地线，统计材料。5自动统计并生成详细的材料表4.14辅助功能 1提供常用电气工程设计数据在线查询，制图标准和常用设计手册也可在线屏幕查询。2全屏文本编辑系统。编辑框、屏幕、外部文件混合编辑排版，多放置基准、动态放置文本；动态调整文本字高字宽；多行文本行距可调；数字自动递增；可扩充专业词组。支持剪贴板，可以与WORD、记事本等自由交换数据。3. 软件图层设置完全开放，可以满足不同单位的标准化需求。图层管理工具可动态改换任意图层的颜色、线形、线宽、层名及显示控制。4. 图形库、数据库完全开放，图块自动入库，自动修改相应数据库。5.绘制各种形式的剖折线、断面线和标注符号。自动按照比例绘制尺寸线，可以按照大样比例绘制不同的尺寸。6自动套用图框，图戳、表头自动填写，自动生成整个工程的图纸目录。7提供图纸加密、多图拆分、批量打印等实用功能。8人性化的屏幕菜单、快捷命令定义和开放的工具条使您更加得心应手。9提供全套表格绘制、填写、编辑工具，绘制的表格可以直接转化为EXCEL表格，也可以将EXCEL表格绘制到DWG文件中。10提供多套国家标准图集，包括变配电室布置、电缆敷设、发电机组安装、防雷接地安装、SPD安装、风机水泵控制图集、高压交直流操作二次控制图集等最新标准图集。5安装、验收标准5.1 总则5.1.1我方技术人员对软件的需求、功能、性能、完整性以及一致性进行认真测试，以保证完全符合本项目的技术规范书需求。5.1.2合同签订后，由我方技术人员进行现场安装调试，由用户验收。5.2 现场安装验收5.2.1我方负责针对软件为甲方进行安装、调试。由甲方相关专业负责人员对我方提供的软件安装盘，安装介质锁，用户手册进行验收，验收合格由甲方委托代理人或专业负责人出具符合附件2验收的证明。验收合格支付项目款后，我方需为甲方提供附件1规定的培训服务。详细服务内容参见7本合同服务项目的保证期为长期。在保证期内发生服务质量缺陷的，我方当负责返工或者采取补救措施。5.2.2现场调试应做到：确保全部过程数据的正确性5.2.3现场测试验收主要目的是检验软件的各项功能是否实现，系统的性能指标是否达到。测试主要包括以下测试项目且不仅限于以下测试项目： (1) 软件性能测试(包括数据的录入、计算、分析、存储的处理)。 (2) 软件功能的容错性测试（包括对数据的各种类型出错、对操作中可能发生的各种出错等）。5.2.4 现场测试验收结束后，买方出具验收报告后，系统方可投入试运行。5.2.5 双方签署初步验收报告后，卖方根据合同约定负责对试运行中发现的软件缺陷进行整改。6运行环境6.1软件软件类型软件及系统配置需求操作系统 Microsoft Windows XP/Microsoft Windows 7办公软件Office办公系统软件2003以上支持平台AutoCAD 2002以上6.2硬件 最低配置CPUIntel CORE 双核 2.0G内存1GB硬盘120G显卡256M独立显存推荐配置CPUIntel I7 内存3GB硬盘500G显卡NVIDIA Quadro FX 1800M7售后服务承诺及细则售后服务承诺书我公司严格遵守招标书文件中的有关条款，并在此基础上做出以下承诺：1 项目管理合同签订后，供应商应指定一名项目经理，负责协调供应商在项目全过程的各项工作。如技术服务、现场测试、编制文件、启动、投运、和相关培训等工作。2 供应商人员现场服务2.1 按照合同规定，在完成所有软件的安装、调试及现场测试期间，供应商应派出技术工程师，以提供现场服务。供应商派出的技术工程师，在系统的安装、调试和投运期间，应负责监督和指导。2.2 供应商派出的技术工程师，还应负责对采购方技术人员进行现场培训，教会他们如何配置、安装、调试本软件，如何操作和维护本软件。2.3 供应商按采购方要求的进度负责按时将软件投入使用，并达到技术规范书所要求的全部功能。2.4 供应商现场服务时间限于完成技术规范书中所规定的任务而定。2.5供应商现场服务人员的职责2.5.1供应商现场服务人员的任务主要包括对其供应的软件进行安装，调试，配合采购方进行性能测试验收，并对测试过程中的发现的缺陷进行整改，最终实现系统的投运。2.5.2 在安装和调试前，供应商技术服务人员应向采购方进行技术交底，讲解和示范将要进行的程序和方法。经供应商确认和签证过的工序如因供应商技术服务人员指导错误而发生问题，供应商负全部责任；2.5.3 供应商现场服务人员应有权全权处理现场出现的一切技术问题。如现场发现缺陷，供应商现场服务人员要在采购方规定的时间内处理解决。2.5.4 供应商对其现场服务人员的一切行为负全部责任。2.5.5 供应商现场服务人员的正常来去和更换应事先与采购方协商。2.5.6 供应商实施人员如不能胜任工作，采购方有权要求供应商更换人员，因更换人员所带来的损失有供应商承担。3 售后服务如果软件在运行中出现问题，供应商应在接到采购方通知后24小时内到达现场处理。供应商应提供一年的免费质量保证期，质保期从系统最终验收报告签字之日起计算。质保期内，对采购方人员正确操作情况下发现的任何软件缺陷，供应商应及时处理，并承担免费整改等责任。若存在现场验收中未发现的潜在问题，当采购方提出后，供应商应予积极响应，经确认后，供应商应无偿解决。若为供应商自己发现，应及时告知采购方，避免造成损失。并无偿予以整改。4 培训4.1 总则4.1.1 对采购方的安装、调试和运行维护人员的培训，是发电厂厂用电系统设计软件成功实施的基础。4.1.2 供应商应向采购方技术人员提供必要的技术资料等。4.1.3 供应商应随其报价提出一份初步培训计划。正式的培训计划将经双方协商后确定。4.1.4 培训的费用包含在合同总价款中。4.1.5 在培训结束时，供应商应对采购方技术人员做出评价，并直接通知采购方。4.2 培训内容培训内容应保证采购方相关人员熟练使用软件及正确维护软件。4.3 培训计划表序号培训内容计划人天数培训教师构成地点备注职称人数01技术性内容1-3天技术工程师1甲方主要是软件安装调试，及客户本地化需求总结02功能性内容3-5天技术工程师1甲方分二到三期软件现场操作指导4.3.1 培训的时间、人数、地点等具体内容由经双方协商后确定。4.3.2培训的费用应包含在合同价格中，这些费用包括教员工资、教材、图纸和手册，以及采购方派出培训的学员（所需的往返机票、生活、食宿、当地交通和培训用品等等。 沁园春雪北国风光， 千里冰封， 万里雪飘。望长城内外，惟余莽莽；大河上下，顿失滔滔。山舞银蛇， 原驰蜡象， 欲与天公试比高。须晴日， 看红装素裹，分外妖娆。江山如此多娇， 引无数英雄竞折腰。惜秦皇汉武，略输文采；唐宗宋祖，稍逊风骚。一代天骄，成吉思汗，只识弯弓射大雕。俱往矣，数风流人物， 还看今朝。 克 THANKS !致力为企业和个人提供合同协议，策划案计划书，学习课件等等打造全网一站式需求欢迎您的下载，资料仅供参考
