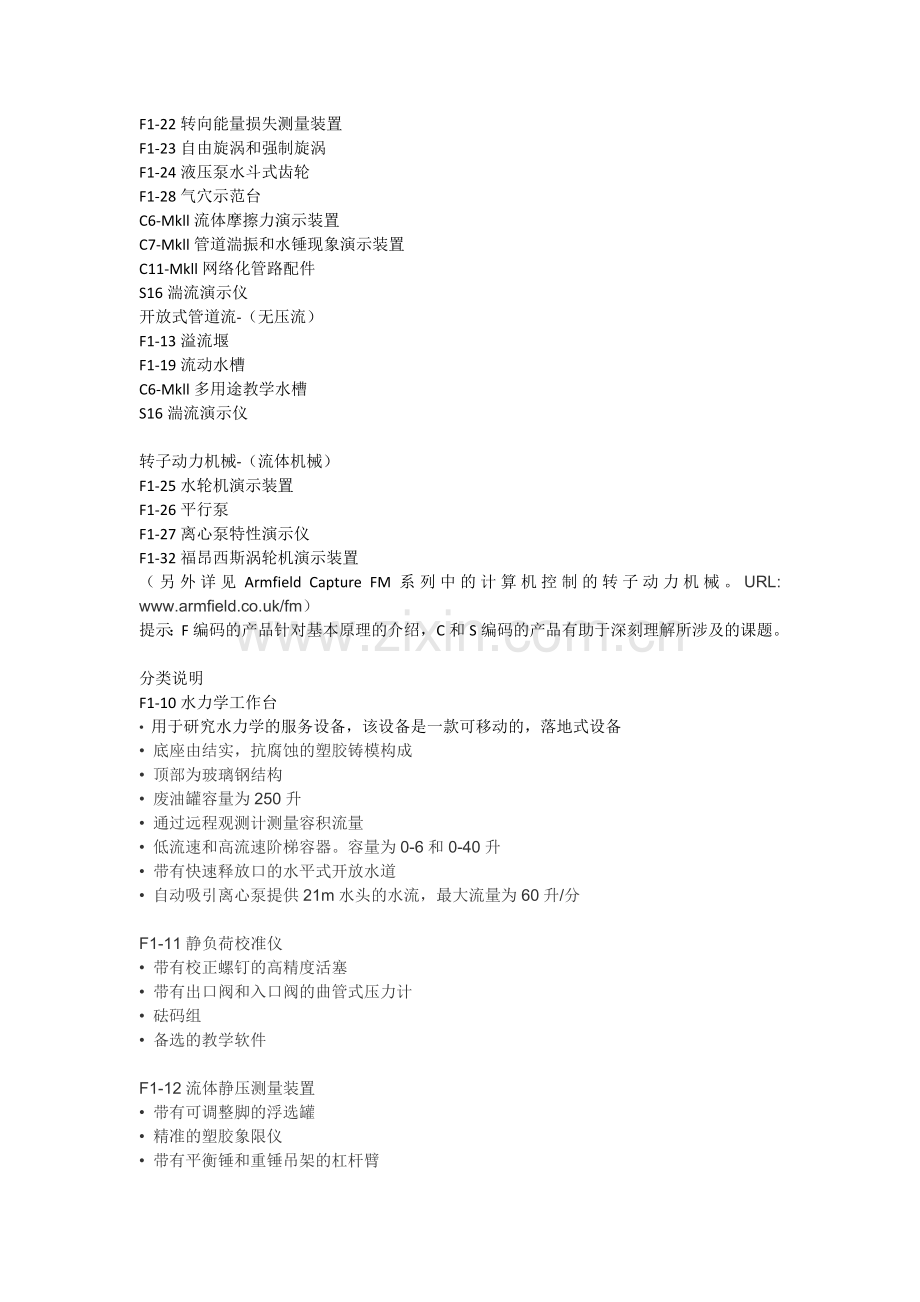

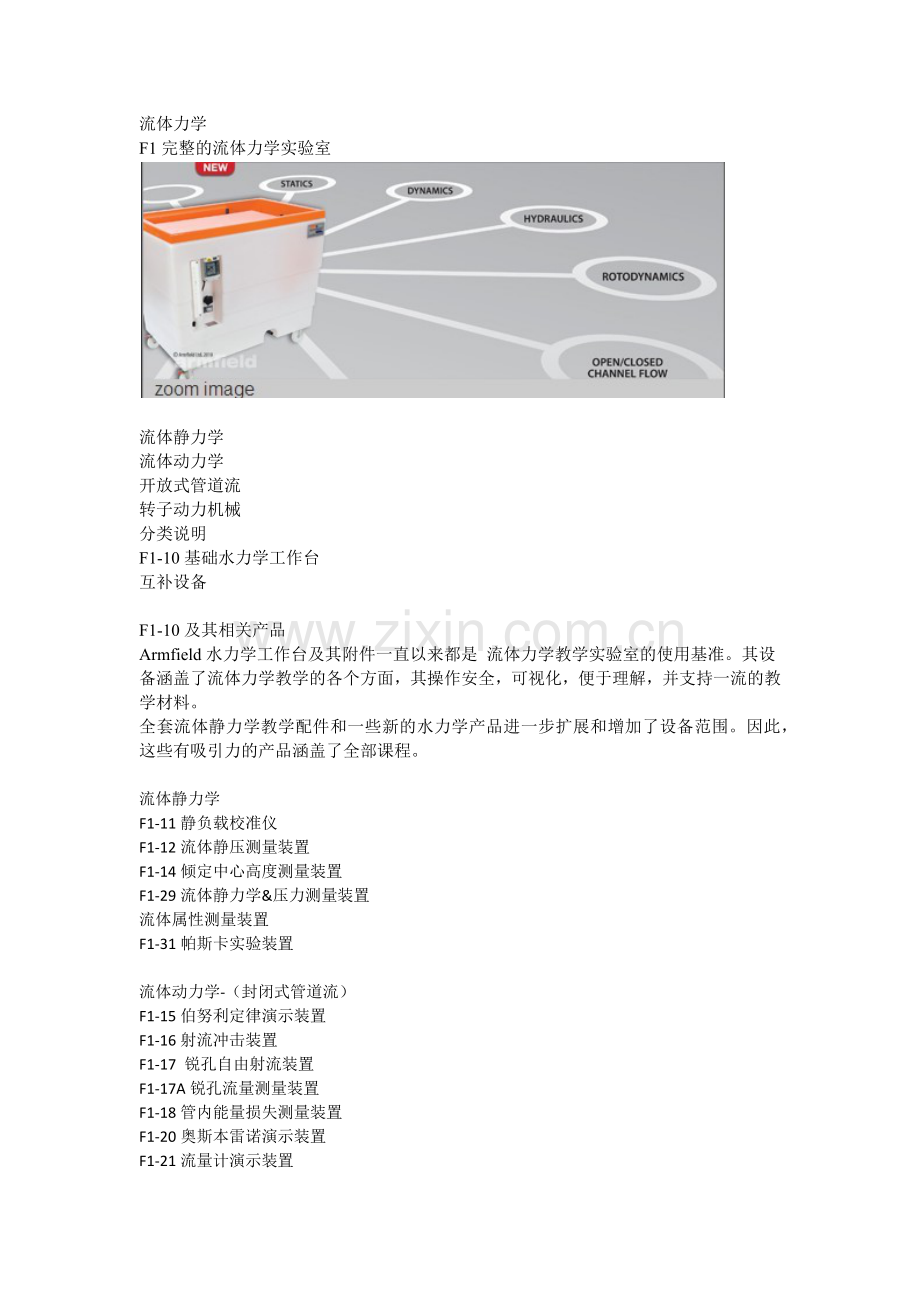

流体力学 F1完整的流体力学实验室流体静力学流体动力学开放式管道流转子动力机械分类说明 F1-10基础水力学工作台互补设备 F1-10及其相关产品 Armfield水力学工作台及其附件一直以来都是流体力学教学实验室的使用基准。其设备涵盖了流体力学教学的各个方面，其操作安全，可视化，便于理解，并支持一流的教学材料。全套流体静力学教学配件和一些新的水力学产品进一步扩展和增加了设备范围。因此，这些有吸引力的产品涵盖了全部课程。流体静力学 F1-11静负载校准仪 F1-12流体静压测量装置 F1-14倾定中心高度测量装置 F1-29流体静力学&压力测量装置流体属性测量装置 F1-31帕斯卡实验装置流体动力学-（封闭式管道流） F1-15伯努利定律演示装置 F1-16射流冲击装置 F1-17 锐孔自由射流装置 F1-17A锐孔流量测量装置 F1-18管内能量损失测量装置 F1-20奥斯本雷诺演示装置 F1-21流量计演示装置 F1-22转向能量损失测量装置 F1-23自由旋涡和强制旋涡 F1-24液压泵水斗式齿轮 F1-28气穴示范台 C6-Mkll流体摩擦力演示装置 C7-Mkll管道湍振和水锤现象演示装置 C11-Mkll网络化管路配件 S16湍流演示仪开放式管道流-（无压流） F1-13溢流堰 F1-19流动水槽 C6-Mkll多用途教学水槽 S16湍流演示仪转子动力机械-（流体机械） F1-25水轮机演示装置 F1-26平行泵 F1-27离心泵特性演示仪 F1-32福昂西斯涡轮机演示装置（另外详见Armfield Capture FM系列中的计算机控制的转子动力机械。URL: www.armfield.co.uk/fm）提示：F编码的产品针对基本原理的介绍，C和S编码的产品有助于深刻理解所涉及的课题。分类说明 F1-10水力学工作台 • 用于研究水力学的服务设备，该设备是一款可移动的，落地式设备 • 底座由结实，抗腐蚀的塑胶铸模构成 • 顶部为玻璃钢结构 • 废油罐容量为250升 • 通过远程观测计测量容积流量 • 低流速和高流速阶梯容器。容量为0-6和0-40升 • 带有快速释放口的水平式开放水道 • 自动吸引离心泵提供21m水头的水流，最大流量为60升/分 F1-11静负荷校准仪 • 带有校正螺钉的高精度活塞 • 带有出口阀和入口阀的曲管式压力计 • 砝码组 • 备选的教学软件 F1-12流体静压测量装置 • 带有可调整脚的浮选罐 • 精准的塑胶象限仪 • 带有平衡锤和重锤吊架的杠杆臂 • 备选的教学软件 F1-13溢流堰 • 两个不锈钢堰板位于水力学工作台水渠内 • 带有支座的游标钩和测针 • 蒸馏釜 • 备选的教学软件 F1-14定倾中心高度测量装置 • 有桅杆的矩形浮船 • 可移动的砝码可确定重心中心（横向或纵向） • 显示倾斜角的测角器 • 备选的教学软件 F1-15伯努利定律演示装置 • 丙烯酸材质的文氏管 • 七个静压抽头和一个总扬程测量装置 • 流量控制阀 • 配有八个管的压力计板 • 快速释放装置可方便地连接到水力学工作台 • 备选的教学软件 F1-16射流冲击装置 • 排放喷嘴位于丙烯酸气缸内 • 四个不同的靶板位于一个平衡装置上 • 快速释放装置可方便地连接到水力学工作台 • 备选的教学软件 F1-17锐孔自由射流装置 • 有两个可互换口的定位槽 • 快速释放装置可方便地连接到水力学工作台 • 利用可调的指极星测量和标绘射流轨迹 • 备选的教学软件 F1-17A 锐孔流量测量装置 • 底部有孔的圆柱形丙烯酸水箱 • 五个可交换口 • 测微计上的皮托管和电线可测量喷射速度和直径 • 快速释放装置可方便地连接到水力学工作台 • 备选的教学软件 F1-18管内能量损失测量装置 • 入口和出口配有压力抽头的垂直测试管 • 从水力学工作台或者定位槽进料 • 标准的水和水银压力计 • 快速释放装置可方便地连接到水力学工作台 • 备选的教学软件 F1-19流动水槽 • 蒸馏槽为可视的丙烯酸材质 • 用于研究的六个不同的模型 • 软料注射系统 • 快速释放装置可方便地连接到水力学工作台 • 备选的教学软件 F1-20奥斯本雷诺演示装置 • 配有蒸馏装置的集水箱组成的垂直测试系统 • 钟形入口可使水流平稳的流入测试部位 • 染料注入系统可进行流动形象化演示 • 快速释放装置可方便地连接到水力学工作台 • 备选的教学软件 F1-21流量计演示装置 • 文丘里流量计，可变的面积测速计和带有流量调节阀的孔板 • 压力抽头测量水流经过每一个仪表时的水头损失 • 提供带有八个管的压力计板 • 快速释放装置可方便地连接到水力学工作台 • 备选的教学软件 F1-22转向能量损失测量装置 • 四个不同半径弯管的线路 • 放大阀，收缩阀，门阀外加一个流量控制阀 • 12管压力计板外加微差压力计 • 手泵用于压力计增压 • 快速释放装置可方便地连接到水力学工作台 • 备选的教学软件 F1-23自由旋涡和强制旋涡 • 带有四个入口和出口的圆筒型容器，可生成自由涡旋和强制涡旋 • 三个可交换口和位于容器底部的明轮 • 带有可调指极星的测量电桥，内部的测径器可测量旋涡规模 • 皮托管测量旋涡速度 • 快速释放装置可方便地连接到水力学工作台 • 备选的教学软件 F1-24液压泵水斗式齿轮 • 泵体由可视的丙烯酸材质构成，并配有不锈钢脉冲和止回阀 • 配有入口和出口软管的可调节丙烯酸集水箱 • 快速释放装置可方便地连接到水力学工作台 • 提供的砝码可加载脉冲阀 • 备选的教学软件 F1-25冲击式水轮机 • 涡轮机叶轮位于浇注的外罩内，配有观测平板 • 利用带有弹簧平衡的测力计测量机械转矩 • 进气压力机 • 提供的砝码可加载脉冲阀 • 备选的教学软件 F1-27 离心泵特性演示仪 • 相同属性的变速泵可在水力学工作台上抽水 • 安装在配有变速反用换流器驱动的落地式底座上 • 带有流量控制阀和压力测量仪的排泄歧管 • 所有的软管和配件都可以以串联或并联方式便捷地连接到水力学工作台 • 备选的教学软件 F1-28气穴示范台 • 循环的文氏管状测试区由丙烯酸材质构成，可全面观察气穴现象 • 三个博尔顿测量仪显示槽内收缩静力压逆流和测试区下游下游的扩张 • 测试区上游和下游的水流控制阀可优化水流状态以便演示气穴现象 • 快速释放装置可方便地连接到水力学工作台 • 备选的教学软件 F1-29流体静力学和测压法 • 演示流体静力学和测压法的基本原理 • 包含可变横截面垂直管，标度尺的长度为460mm • 包含以下类型压力计的演示 O 一个压强计压力管，标度尺的长度为460mm O 倾斜度为5°, 30°, 60° 和 90°（垂直）的斜管压力计 O 大的管柱压力计 O U管压力计（气体在液体之上），标度尺的长度为460mm O U管压力计（液体在液体之上），标度尺的长度为460mm O 反向加压U管压力计，标度尺的长度为460mm • 利用游标钩和测针进行水平面测量，范围为0-150mm，分辨率为0.1mm O 可演示液体流动时的摩擦因素 F1-30流体属性演示装置 • 部件安装在PVC材质的支撑架上 • 2x浮称器50mm直径450mm高 • 通用比重计，可变分辨率为0.01/0.70SG到0.5/2.00SG • 2x落球粘度计管40mm直径，校准刻度为0,25,100,175,200和220mm • 铁球直径1.588, 2.381和3.175mm • 酒精填充玻璃温度计，温度范围-10° 到 50° C • 无液气压表，范围910到1060m巴 • 6x 毛细管长150mm，孔直径分别为0.4, 0.6, 0.8, 1.2, 1.7 和2.2 mm • 密度测定瓶（比重瓶），容量为50ml • 双刻度杠杆天枰，范围为0到250 gms x 1gm和0 到1 kg x 10 gms F1-31帕斯卡演示装置 • 带有滑动砝码的杠杆臂，容器底部有水平仪测量 • 提供三个备选玻璃容器:平行面，圆锥形，尖顶 • 柔软膜片保持为0，便于替换 • 高度调节指针可使所有容器填满平均深度 F1-32福昂西斯涡轮机演示设备 • 福昂西斯转子周围有6个风向标环绕，内部为PVC涡形，透明的丙烯酸前板便于观察实验 • 涡轮机运行的时候可调整风向标，刻度可表明开口角度，夹具可组织涡轮机运行 • 福昂西斯转子直径为60mm，带有12个叶片 • 利用普朗尼制动测力计可确定制动力 • 入口压力计范围为0-2巴 • 备选的教学软件 C4-MKll多用途教学水槽 • 宽76mm，高250mm的开放式水渠可与水力学工作台一起使用 • 工作部段长度为2.5m和5.0m • 透明的丙烯酸测面可清晰地观测工作部段 • 顶起系统可调整河床的坡度，范围为-1% 和 +3% • 入口水槽带有分流蒸馏装置 • 包括一个文氏管，窄板堰和宽板堰，2个游标水准器，可调整的下射堰和爆炸堰 • 其它模型可依据附件进行变更 • 备选的流量计 • 综合操作说明书 • 备选的教学软件 C6-MKll-10流体摩擦力测量装置 • 管状钢构架支撑网络化管路和配件 • 四个直径不同的滑腔测试管，范围从 4.5mm I.D. 到17.2mm I.D., 外加粗糙管 • 大量用于测试的阀门，弯管和配件 - 人工粗糙管 - 90°弯管（大&小半径） -90°肘形弯管 -90°斜角 -45°肘形弯管，45° Y，90° T -瞬间扩大 -瞬间缩小 -闸门阀 -球心阀 -球阀 -线内滤器 -透明的丙烯酸文氏管 -透明的丙烯酸孔板流量计 -配有皮托管和静电开孔的透明丙烯酸管 • 配有皮托管和静电开口的透明丙烯酸管 • 配有文氏管，孔板和皮托管的丙烯酸管 • 37个开孔点用于测量水头损失 • 提供配件以便连接到水力学工作台（无需工具） • 各种可选仪器包括水，水银和数码压力计 • 备选的教学软件 • 数据记录配件包括涡轮流量计，两个压力传感器和USB接口，外加数据记录软件 • 备选数据记录配件包括两个电子压力传感器，电子流量传感器，信号调整USB接口和CD-ROM软件用于记录利用PC测量的变量 C7-MKll管道湍振和水锤现象演示装置 • 一款独立设备，与水力学工作台连接时，用于演示管道湍振和水锤现象 • 包括2个分开的不锈钢测试管，长3m，定位槽，慢转阀，快转阀等 • 一个透明的调压井（直径40mm和高800mm），通过刻度可观察瞬间水位 • 电子传感器用于测量水锤测试管内两个部位的瞬间压力，一个部位与快转阀相邻，一个位于测试管上。 • 利用PC（不提供），利用压力传感器的USB接口（不需要外部电源）可检测瞬间压力 • 使用直的金属管，而不是线圈，以便减小压力分布测量误差 C11-MKll网络化管路的流动测量装置 • 专门用于调整大量不同管道的布局（网状） • 网络化管路安装在独立的支撑架上，与F1-10水力学工作台一起使用 • 透明的丙烯酸测试管长0.7m，内径为1x 6mm, 2x 9mm, 1x 10mm, 1x 14mm • 利用手持电子压力计可测量不同的压力，配有自动密封快速释放网络化管路连接点 • 流入和流出适当管道的水流可自行变换 • 备选的教学软件 S16湍流演示仪 • 落地式水槽可与水力学工作台一起使用 • 工作部段宽77mm，高150mm，长1100mm • 可演示开放水道和密闭管道中的水流 • 透明的丙烯酸测面，便于观察水流模式 • 入口的釜馏设备可使水流顺利流入工作部段 • 河床部分可不断升高，锁定在所需的高度 • 出料桶配有流量控制阀，便于调节 • 多管式测压计上显示有总水头和静止水头，测压计在工作部段的三个部位与皮托管和静态抽头相连 • 皮托管通过河床进行安装，便于填充和调整高度（可从底部上升到顶部，从而测量速度变化） • 透明的比例尺可所有重要的高度和水平面 • 提供的液力结构模型包括入口的下射堰（水闸），出口的上射式板堰，窄板堰。宽板堰（用于产生管路）和曲堰 • 适合相关的液力结构工程工作（用户自创） • 备选的直接读数流量计可辅助进行演示 • 提供综合的操作说明手册 F1-10基础水力学工作台此设备为手提式独立服务模块，大量附件在数据表中有描述。工作台的材质为轻薄的抗腐蚀塑胶，带有滑轮便于移动。工作台顶部配有一个开放式水渠，其它的水渠可支持附件测试。容积测量是实验的必备步骤，因为设备操作方便，精准，安全（学生不需要使用重的砝码），因此容积测量比其它水流测量方法更有优势。容积测箱可移动，以便适应高流动性和低流动性水流。釜馏板可减少涡流，一个标有刻度的远程观察管可显示水位的瞬间迹象。提供的量筒可测量极小的流速。实验者可远程操控体积测量槽底部的安全阀，打开安全阀可使已知容积的水返回到工作台底部的水池中，以便循环使用。容积测量槽中的溢流孔可以避免水溢出。用离心泵可汲取水槽中的水，控制阀上的控制板可调节水流。便于使用的快速缓解管连接器位于工作台顶部，无需工具便可快速更换配件。每一个配件都是设备完整的一部分，除了水力学工作台之外，无需其他服务设备。连接到工作台之后，它们随时都可使用。技术信息-F1-10 泵：离心型最大水头21m H2O，最大水流1.35升/秒马达等级： 0.37kW 水槽容量： 250升高流动性体积测量容器： 40升低流动性体积测量容器： 6升工作面高度：地面以上1米推荐仪器秒表游标卡尺参考压力计互补设备高精度压力测量校准仪：F4 奥斯本雷诺实验装置：F5 气流研究仪：F6 气穴示范台：F1-28 颗粒阻力系数研究仪：F12 氢气泡流可视化系统：F14Mkll 电子压力计：H12-8 电子压力计：H12-9 有毒原料：由于国际上禁止运输有毒材料，因此我们不提供水银。设备电源： F1-10-A: 220/240V/1ph/50Hz @10A F1-10-B: 110/120V/1ph/60Hz @20A F1-10-G: 220V/1ph/60Hz @10A F1-26-A: 220/240V/1ph/50Hz @10A F1-26-B: 110/120V/1ph/60Hz @20A F1-26-G: 220V/1ph/60Hz @10A F1-27-A: 220/240V/1ph/50Hz @10A F1-27-B: 110/120V/1ph/60Hz @20A F1-27-G: 220V/1ph/60Hz @10A 水装满干净的水无需固定连接装船规格仅F1-10水力学工作台：体积：1.5m3 总重：160kg 单个配件视情况而定总尺寸高：1.00m 宽：1.13m 深：0.73m 单个配件视情况而定更多信息请参考：
