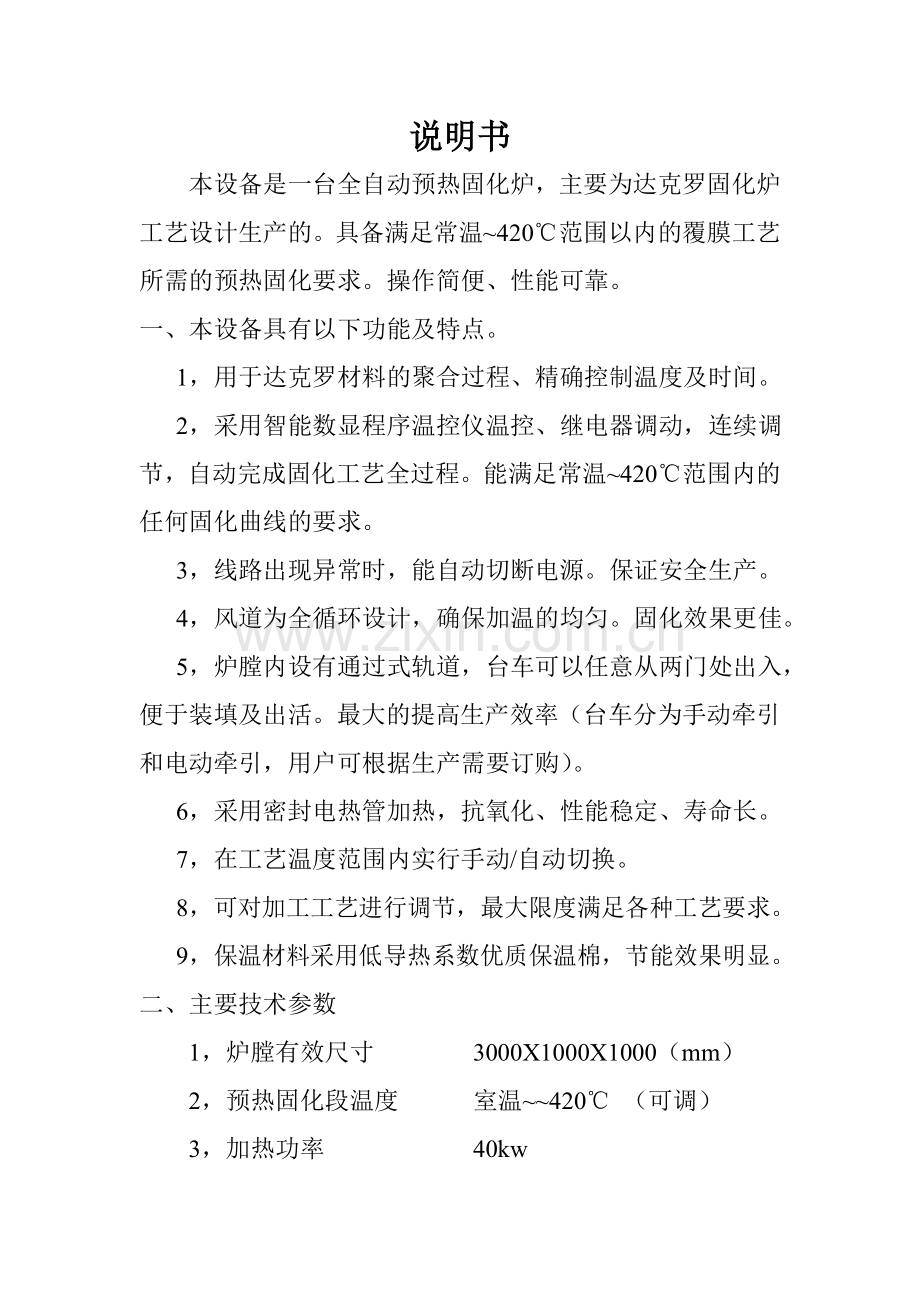

说明书
本设备是一台全自动预热固化炉，主要为达克罗固化炉工艺设计生产的。具备满足常温~420℃范围以内的覆膜工艺所需的预热固化要求。操作简便、性能可靠。
一、本设备具有以下功能及特点。
1，用于达克罗材料的聚合过程、精确控制温度及时间。
2，采用智能数显程序温控仪温控、继电器调动，连续调节，自动完成固化工艺全过程。能满足常温~420℃范围内的任何固化曲线的要求。
3，线路出现异常时，能自动切断电源。保证安全生产。
4，风道为全循环设计，确保加温的均匀。固化效果更佳。
5，炉膛内设有通过式轨道，台车可以任意从两门处出入，便于装填及出活。最大的提高生产效率（台车分为手动牵引和电动牵引，用户可根据生产需要订购）。
6，采用密封电热管加热，抗氧化、性能稳定、寿命长。
7，在工艺温度范围内实行手动/自动切换。
8，可对加工工艺进行调节，最大限度满足各种工艺要求。
9，保温材料采用低导热系数优质保温棉，节能效果明显。
二、主要技术参数
1，炉膛有效尺寸 3000X1000X1000（mm）
2，预热固化段温度 室温~~420℃ （可调）
3，加热功率 40kw

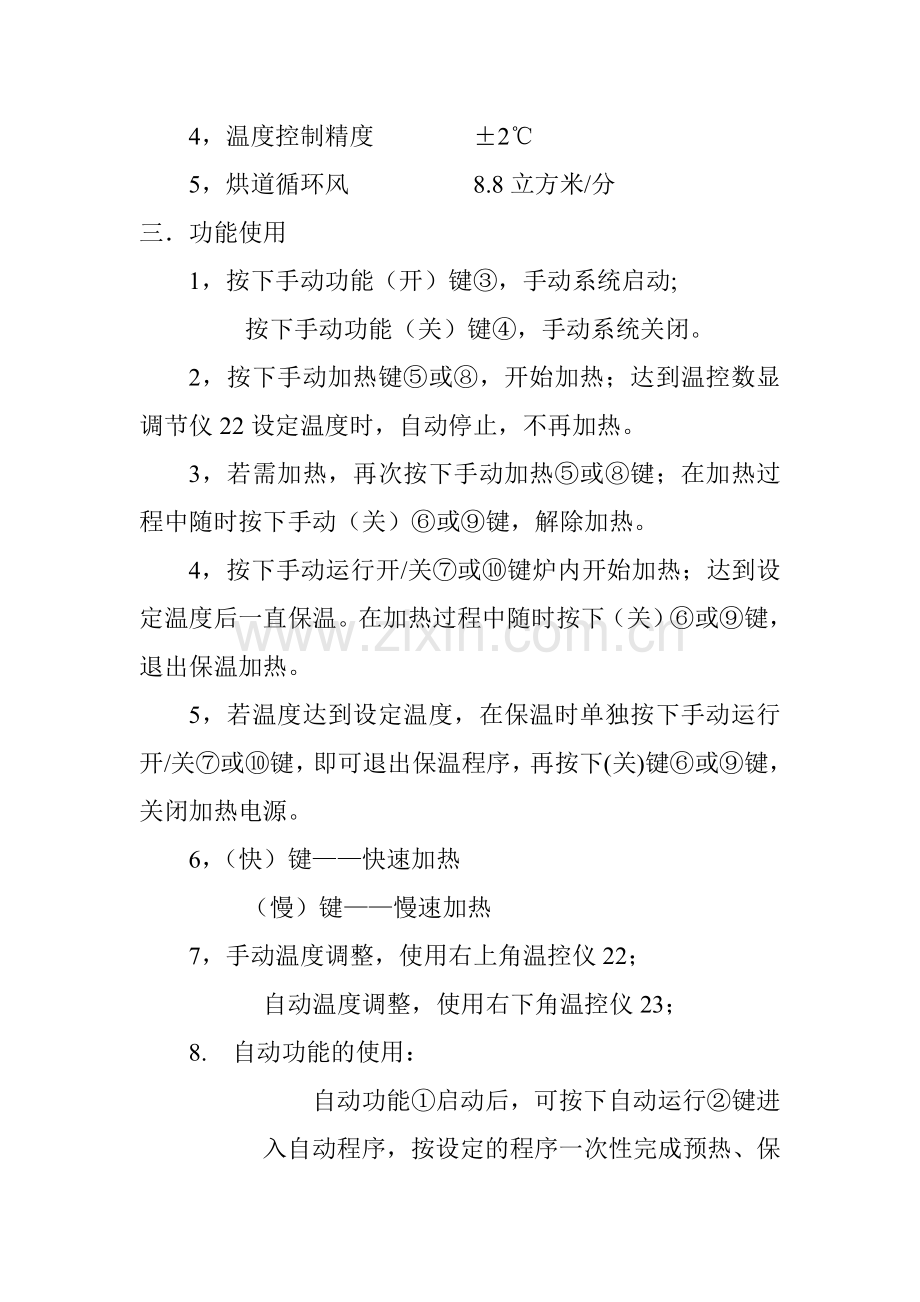

4，温度控制精度 ±2℃
5，烘道循环风 8.8立方米/分
三．功能使用
1，按下手动功能（开）键③，手动系统启动;
按下手动功能（关）键④，手动系统关闭。
2，按下手动加热键⑤或⑧，开始加热；达到温控数显调节仪22设定温度时，自动停止，不再加热。
3，若需加热，再次按下手动加热⑤或⑧键；在加热过程中随时按下手动（关）⑥或⑨键，解除加热。
4，按下手动运行开/关⑦或⑩键炉内开始加热；达到设定温度后一直保温。在加热过程中随时按下（关）⑥或⑨键，退出保温加热。
5，若温度达到设定温度，在保温时单独按下手动运行开/关⑦或⑩键，即可退出保温程序，再按下(关)键⑥或⑨键，关闭加热电源。
6，（快）键——快速加热
（慢）键——慢速加热
7，手动温度调整，使用右上角温控仪22；
自动温度调整，使用右下角温控仪23；
8. 自动功能的使用：
自动功能①启动后，可按下自动运行②键进入自动程序，按设定的程序一次性完成预热、保温、固化延时、冷却延时，最后内循环灯18熄灭表示所有程序完成。
自动功能键①一旦启动，系统将无法关闭，所有操作键被锁定，直到所有程序运行完成后。自动关闭总电源，退出自动程序。
如需关闭自动程序，请切断输入电源，延时3秒钟解除自动系统运行后，再接通输入总电源。
9. 功能切换：
手动功能(开)③启动后，自动功能无效；如需停止手动功能或开启自动功能，请关闭手动功能（关）④键。
10. 炉内温度降到安全温度以下方可开启炉门出炉。
四． 注意事项：
炉膛内杜绝一切可燃物，如：油、油漆、塑料、木质等一切可燃物。
检查无误后，可装载货台车推入炉膛，确保台车两端与炉门平齐后，闭合两侧炉门，通过旋柄锁紧密封，并关闭台车封闭锁。
工作前检查炉体接地线是否可靠；电源相线零线是否接触可靠。
五． 显示面板

11 电源 12自动降温 13低脉冲加热 14自动固化
15高脉冲加热 16自动功能 17手动功能 18内循环 19预加热 20自动预热 21脉冲 22温度数显仪 23温度数显仪
六． 操作面板

①自动功能 ②自动运行 ③手动功能（开） ④手动功能（关） ⑤手动加热 ⑥关 ⑦手动运行开/关 ⑧手动加热 ⑨关 ⑩手动运行开/关
七． 电路原理图
