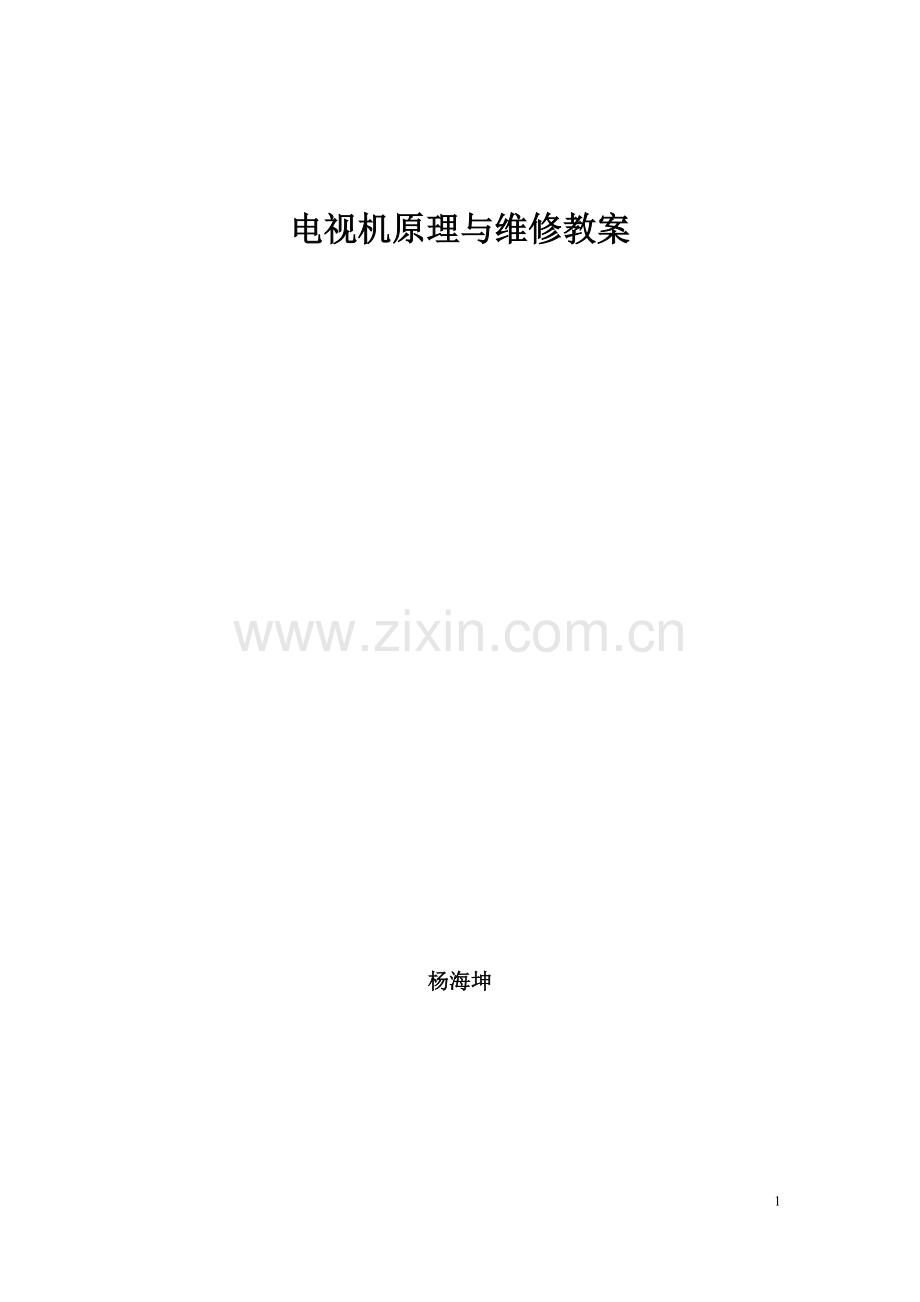

电视机原理与维修教案

杨海坤

课题1:黑白电视信号
教学目标:1、什么是电视广播。
2、视频信号的形成。
重点：什么是电视广播。
难点：视频信号的形成。
教具：自制画板。
教学过程：
一、 电视广播示意图：
话筒
视频图象放大器
视频图象发射机
伴音发射机
音频放大器
图象
发射天线
同步信号发生器
扫描电路

1、 电视广播是通过无线电波传送图象和声音。

二、 视频图象信号的形成：
利用电子扫描技术，将明暗不同的图象从左到右，从上到下一行行的变换成强弱不同的电信号称为视频图象信号。能完成光电转换的装置叫摄象机。
图象信
号输出
C
电流回路
电子枪阴极
E

三、 摄象机的构造及光电转换过程：
1、 光电导摄像管由光电靶和电子枪两部分组成。
2、 光电靶：摄像管前方玻璃瓶内壁上镀有一层金属膜作信号极，然后在金属膜后面敷上一层薄的光导电层称光电靶，光电靶有灵敏度极高的光敏特性。
3、 电子枪：它由真空玻璃管内的灯丝、阴极、控制栅极、加速极和聚焦极构成。
4、 光电转换过程：
当图象在摄象机的镜头成像于光电靶时，由于光电靶的光敏效应，对应图象的亮点，它的导电率极高，对应于暗点它的导电率极低，扫描到亮点时它在电路形成电流大，则C点输出电压低，反之扫描到暗点在回路中形成的电流小输出电压高，从而将图象的空间光信号转化成 时序的电信号。
5、 负极性信号：输出负极性信号的高低正好与图象的亮暗相反。

作业：1、简单描述视频信号的形成过程。
板书设计： 略
教学后记：初次接触电视机学生充满了好奇感。

课题2: 扫描体制
教学目标:1、掌握同步信号和消隐信号的作用
2、隔行扫描的一些基本概念。
重点：掌握同步信号和消隐信号的作用
难点：隔行扫描的一些基本概念。
教具：
教学过程：
一、各扫描技术参数：
行频：fH=15625Hz
行周期：TH=1/fH=64µS
行正程扫描时间：THt=（1-α）TH=52μS
行逆程扫描时间：THr=αTH=12μS
场频：fV=50Hz
场周期：TV=20ms
场正程扫描时间：TVt=(1-β)TV=18.388ms=287TH+20μS
场逆程扫描时间：TVr=βTV=1.612ms=25TH+12μS

二、逐行扫描：
电子束沿画面由上到下一行接一行扫描的方式叫做逐行扫描。
1、 人眼暂留效应：1S放映24幅，间隔0.04S,人眼惰性，感觉无闪烁感。
2、 帧：一幅静止的图象，帧频FV=25Hz
3、 帧周期：TV===0.04s=40ms
4、 行频：一秒电子束作水平扫描的行数.用FH.表示。
5、
一帧图像扫描625行，每秒25帧，故 FH=625×25=15625 Hz
显示屏
3
4
6、 行周期TH: TH===64 us
行周期=正程+逆程=52+12
7、 帧回扫描行=625-50=575
8、 一帧图象像素：显示屏： 4：3
横向像素：575×=766 纵向像素：575

则一帧图象像素：766×575=4.4万，每秒的图象像素量：4.4万×25帧=1100万。
9、 图像最高频率：即图象各相邻像素变化一次。
1100万/2=5.5 MHz 我国规定图象信号最高频率：6 MHz。
三、隔行扫描：
实践证明每秒扫描25场会有闪烁感，可增加扫描帧数解决，但增加了信号的带宽，为解决这一矛盾，故采用隔行扫描。
先扫1、3、5…..后扫2、4、6…..然后叠加从而解决了频带宽度和闪烁之间的矛盾。
1、场频：FZ=2×FV=50HZ (两场一帧) 场周期：TV== 20 ms
2、每场扫描312.5行，其中正程287.5行，逆程25行。
四、视频信号：
视频信号由图象信号、消影信号、同步信号组成
1、 图像信号：我国规定图象信号频率带宽：0--6 MHz。
（图像越复杂频率就越高）
2、 消隐信号：
（1） 消除电子束回扫时画面上产生的亮线干扰。分行消隐信号和场消隐信号。
（2） 行消隐信号脉冲宽度：12 us, 场消隐信号脉宽：25H=25×64=1.6 ms行场消隐合称复合消隐信号。

作业： 1、为什么要采用隔行扫描方式。
板书设计： 略
教学后记： 数据过多了点。
课题3: 视频信号
教学目标:1、掌握同步信号的作用和不同步后的现象。
2、全电视信号的构成及相应信息的处理。
重点：掌握同步信号的作用和不同步后的现象。
难点：、全电视信号的构成及相应信息的处理。
教具：
教学过程：
复习：行频 、场频、行周期、场周期、隔行扫描的意思及数值大小。
新课：
一、 同步信号：
1、 作用：保证电视机重现的图象和摄象机拍摄的图像保持一致。
2、 分类：行同步、场同步、复合同步信号。
3、 行同步信号控制水平方向的扫描同步，脉宽4.7us.
4、 场同步信号控制垂直方向的同步扫描，脉宽25行，1600us,1.6ms.
5、 行场不同步的特征现象：
（1）、行频过高，图象向右下倾斜，行频过低，图象向左下倾斜。
（2）、场频过高，图象向下翻滚， 场频过低， 图象向左上翻滚。

二、 全电视信号：
1、 含视频信号、行同步信号、场同步信号、行消隐信号、场消隐信号、均衡脉冲。
2、 场同步信号位于场消隐期间占2.5行，160ms按半行周期开槽。场同步信号前后各有5个均衡脉冲，占2.5行。
3、 场同步信号位于场消隐期间占2.5行，160ms按半行周期开槽。场同步信号前后各有5个均衡脉冲，占2.5行。
视频信号各部分的电平幅度规定：
同步电平100%
消隐电平75%
t
u

三、视频信号的发送：
（一）、图像信号的调制：
1、我国电视制式规定，除发送上边带外，还发送0Hz～0.75MHz的下边带，即0Hz～0.75MHz低频图像信号仍采用双边带方式发送， 0.75MHz～6MHz高频图像信号采用单边带方式发送。图像调幅方式，为增强抗干扰能力，采用负极性调幅方式。（干扰表现为暗点，表现不明显）
2、图像信号频宽6M，调幅后上下两个频带宽度12M，而上下边带信息完全对称，故采用残留边带调幅方式
(二)、伴音信号的调制：
0.25MHz
6M
0.75MHz

1.25MHz
t
A
8MHz
1、为提高伴音信号的抗干扰能力、改善音质伴音一般采用调频方式伴音信号采用调频方式发送。我国规定△f=50KHz。Fmax为电视音频信号的最高频率，我国规定Fmax =15KHz，于是伴音调频信号的带宽B为：
B=2×（50+15）=130KHz为留有余量，我国规定伴音频宽为250KHz。为了与高频图像信号频谱不重叠而又接近，规定每个频道的伴音载频fS比图像载频fP高出6.5MHz。为了提高伴音高频端的信噪比，调频前先对伴音信号进行预加重处理，即人为地提升伴音高音分量的幅度，预加重时间常数为50μS。
调频伴音信号与调幅图像信号混合在一起，统称为高频电视信号。
2、调频是使高频载波信号的频率随调制信号的幅度变化而变化，幅度越小波形越疏。

作业： 1、描述全电视信号的构成。
2、同步信号的作用及分类。
板书设计： 略
教学后记： 学生对视频信号的学习比较感兴趣

课题4: 黑白电视机的基本原理
教学目标:1、掌握黑白电视机的方框原理图。
2、各方框电路的功能。
重点：掌握黑白电视机的方框原理图。
难点：、理解各方框电路的功能。
教具： 挂图
教学过程：
复习：1、全电视信号的组成。2、伴音信号的调试方式。
新课：
一、黑白电视机的基本原理：
1、作用：将电台发送的高频电视信号，经选择、放大、解调等一系列的加工变换后使图象在屏幕上重现，伴音在扬声器中重放。
2、基本组成：扫描系统、信号系统、电源。
扬声器
至行偏转线圈
高频
放大
混频
本振
第一
图象中放

第二
图象中放

第三
图象中放

视频检波
视频前置级
视放输出级
伴音中放及限幅
鉴频器
低放
AGC电路
延迟AGC
同步分离
同步放大
积分
电路
场振荡
场激励
场输出
AFC
鉴相器
相器
行振荡
行激励
行输出
行输出变压器
高中压整流
12V稳压电源
二、超外差式黑白电视机的方框原理图：

三、方框功能分析：
（一）、扫描系统：显像管、行场扫描、同步分离。
1、显象管及附属电路：
A、组成：显象管由荧光屏、电子枪、玻璃外壳。
B、电子枪：灯丝、阴极，栅极、加速极、聚焦极、高压阳极构成

2、场扫描电路：
A、组成：含场振荡、场激励、和场输出。
B、作用：产生场频的锯齿波电压，经场激励放大，及场输出功率放大，给场输出提供一个幅度足够线性良好的锯齿波。

3、行扫描电路：
A、组成：含行振荡、行激励、和行输出。
B、作用：a、为行偏转线圈提供幅度足够线性良好的锯齿拨电流；
b、提供显象管所需要的高中压。

4、同步分离电路：
A、组成：同步分离、行同步分离、场同步分离。
B、作用：使电视行场扫描和电视台发送信号同步。
C：分离方法：先利用幅度分离电路分离出复合同步信号，再利用积分电路分离行、场同步信号。
作业： 1、超外差式黑白电视机的方框原理图：
2、行扫描电路的组成及作用。
板书设计： 略
教学后记： 采用挂图效果好

课题5: 黑白电视机的基本原理
教学目标:1、电视机信号系统各部分的功能。
2、各方框电路的功能。
重点：掌握黑白电视机的方框原理图。
难点：、理解各方框电路的功能。
教具： 挂图
教学过程：
复习：1、黑白电视机方框图。2、行场扫描电路的功能。
新课：
一、信号系统:
含：高频头、三级中放、视频检波、伴音通道、视频放大、噪音抑制电路、AGC电路。
（一）、高频头：
1、组成：输入电路、本机振荡、高频放大、混频。
2、作用：将输入信号和本振信号差频产生38M图象中频和31.5M第一伴音信号。
（二）、中频放大：
1、组成：3级中放，放大1000倍60～80dB
2、作用：放大高频调谐器输出的微弱的中频电视信号。中频放大器的增益一般为60～80dB，
（三）视频检波级
1、功能：一是从38MHz图像信号调幅波中检出视频信号。二是将31.5Mhz伴音中频信号与38MHz图像中频信号进行一次混频，以产生6.5M第二伴音中频信号。
（四）视频放大级
1、组成：它包括视放级预和视频输出放大级。
2、视放级预功能：是对检波级输出的视频信号进行缓冲放大，并将第二伴音中频信号与视频信号相互分离。
3、视放输出级的功能：是将视频信号放大到几十伏峰-峰的幅度，然后加到显像管的阴极，以控制电子束电流的强弱，使荧光屏重现图像。另外、视频放大级常设置对比度调整（视频信号幅度调整）和亮度调整（显像管阴极静态电压调整）及消隐电路。
（五）ANC与AGC
1、ANC——自动噪声抑制的英文缩写，又称为抗干扰电路。
功能是消除外界短暂的大幅度干扰脉冲，以免影响同步分离及AGC电路的正常工作。
2、AGC——自动增益控制的英文缩写，其功能是对对接收强弱不同信号时能自动调整控制中放级和高放级的增益，当接收强信号时，AGC起控使增益下降，从而使检波输出的视频信号的幅度保持稳定。
（六）伴音通道
1、组成：伴音通道由伴音中频放大级、鉴频级、音频放大输出级组成。
2、伴音中放先对伴音信号进行放大，然后送入鉴频器检出音频信号，经伴音功率放大后输出。
二、超外差内载波式接收的特点
1、超外差方式
直放式接收。直放式接收虽然简单，但由于接收不均匀、接收灵敏度低、选择性差而早已淘汰。
所谓超外差接收，就是将天线接收到的高频电视信号变换成中频电视信号，然后再放大到检波所需要的幅度，最后通过检波以获得视频信号。超外差接收有下列优点：
a、接收均匀 b、接收灵敏度高 c、选择性好 d、频道切换容易
2、内载波方式
双通道方式：其优点是图像信号与伴音信号不会形成相互干扰；缺点是，调谐器内本机振荡频率稍有偏差便会引起伴音中频31.5MHz发生偏差，此偏差易超出鉴频器的正常工作范围，造成鉴频失真甚至无声。目前电视机都不采用双通道方式。
内载波方式接收：其优点是，当调谐器内本振频率发生偏差时，图像中频和伴音中频同时发生偏差，但两种中频之差始终为6.5MHZ，这就确保了伴音鉴频器的正常工作。缺点是，图像和伴音信号在公共通道中易产生相互干扰，故一般在公共通道中对31.5MHZ伴音中频信号的放大量加以限制。
作业： 1、视频检波级功能
2、ANC AGC 电路的作用。
板书设计： 略
教学后记： 学生对电视机的原理比较感兴趣

课题6: 黑白电视机故障范围的判别
教学目标:1、掌握黑白电视机的方框原理图。
2、能根据方框电路的功能判别故障点。
重点：能根据方框电路的功能判别故障点。
难点：同上
教具： 挂图
教学过程：
复习：1、视频检波电路的功能。2、超外差内载波式接收的特点。
新课：
一、 无光栅 、无伴音：
分析：1、无伴音信号通道不正常。2、无光栅则光栅形成电路故障。
结论：两部分同时出故障的机率小，故可可从共用之处电源查起
二、 无光栅、 有伴音：
分析：1、有伴音则信号通道正常工作、电源也正常
结论：故障应在光栅形成电路，即行输出可能存在问题。
三、 水平一条亮线：
分析：1、电源供电正常；2、水平能打开则行扫描正常
结论：故障应在场扫描电路。
四、 垂直一条亮线：
分析：电源供电正常；2、场电路无故障；3、显像管工作高压正常。
结论：故障应在行偏转电路。
五、 有光栅、无图象、无伴音：
分析：1、有光栅则光栅形成电路正常。
结论：无图、无音故障应在公共通道（高频头、中放、检波）
六、 有光栅、有伴音、无图象：
分析：1、有光栅则光栅形成电路正常。2、有伴音则伴音通道基本正常。
结论：无图象则视频信号传输、放大电路故障。
七、 行、场不同步：
分析：复合同步信号经过两次分离，第一次利用幅度分离电路将复合同步信号分离出来。第二次从复合同步信号中利用积分电路将行、场同步信号分离。行场都不分离可见复合同步信号丢失。
结论：故障应在同步分离电路。
八、 光栅出现大S变形：
分析：外部电源强烈的干扰。
结论：电源整流、应检查整流二极管。
九、 场幅度过大：
分析：场扫描电流过大。
结论：多为场幅度电位器故障。
十、 光栅水平幅度小：
分析：激励不足
结论：激励管放大倍数下降、输出管放大倍数下降、行部分供电电容漏电、行频率不对。
作业： 1、无光栅 、无伴音故障部位的判别：
2、行、场不同步故障的判别：
板书设计： 略
教学后记： 学生对故障的分析比较感兴趣

课题7: 显像管的构造及工作原理
教学目标:1、掌握黑白电视机的显像管的构造
2、显像原理
重点：掌握黑白电视机的显像管的构造
难点：显像原理。
教具： 显像管
教学过程：
复习：1、无光栅 、无伴音原因。
2、水平一条亮线故障在于什么。
新课：
一、显像管结构：
  1、作用：将电信号还原成图像
2、组成：玻璃外壳、电子枪、荧光屏
(1)玻璃外壳
较厚，外壳周围箍一条防爆钢带。玻璃外壳又由玻璃管屏，玻璃管锥、玻璃管颈三部分组成。
a、管屏通常为球面形状：宽、高比例为4：3。管屏的对角线尺寸来度量显像管的尺寸（单位换算关系：1英寸≈2.54cm）
b、管锥的形状为锥体：外壁涂有导电石墨层，内壁石墨层与高压阳极相连，外壁石墨层通过金属弹簧片与电路中的“地”相连。
（2）荧光屏
在管屏的内壁涂有一层很薄的荧光粉（10UM），使管屏成为荧光屏，在电子束的高速轰击下，荧光粉会发出白光及放出电子。
在荧光粉表面还蒸发一层很薄的铝膜，它有三个作用：
一是让体积很小的电子通过，而挡住体积很大的负离子，防止荧光屏产生离子斑。二是铝膜通过导电石墨层与高压阳极相连，使屏压为最高电压。三是反射荧光粉发出的杂散光，提高了屏面亮度。
（3）电子枪
A、组成——由灯丝、阴极、栅极、加速极（每一阳极）、聚焦极（第三阳极）和高压阳极（第二、四阳极）。
灯丝F：由钨丝制成，起加热阴极使之发射电子的作用。
栅极G：金属筒距阴极极近，改变VGK 可改变电子束电流。
阴极K：金属筒罩着灯丝，内涂易发射电子的氧化物。
加速极A1（每一阳极）：加速电子的作用100-500V。
高压阳极（第二、四阳极）：10000V置于1、3阳极之间用于改善聚焦性能。
聚焦极（第三阳极）：0-400V使电子束在屏幕处会聚。
B、作用——发射出一束聚焦良好的电子束，以高速轰击荧光屏上的荧光粉，使之发光。
（4）常用技术参数
A 机械参数：屏幕大小：对角线长度表示。偏转角：角越大偏转功率越大。
管径：越粗功率越大 管脚排列：因机而异
B、电气参数：
静态：正常工作时所需要的电压。
动态：栅极和阴极电压与电子束流之间的关系（调制特性曲线）
二、显像原理
（1）荧光屏发光原理
    当轰击荧光屏的电子束不发生任何偏转时，则电子束会始终轰击在荧光屏中心形成一个亮点。为了使整屏都发光，必须使电子束在偏转磁场的作用下发生水平、垂直方向偏转，才能形成光栅，这就是电子束扫描。

（2）显像原理
在电子束扫描的基础上， 用图像信号的大小去控制显像管阴极 ，该信号使电子束电流强弱按照图像信号的规律性进行变化，使荧光屏重现图像。

作业： 1、显像管的显像原理。
2、电子枪的构造。
板书设计： 略
教学后记： 实物对照效果好

课题8: 显像管电路及故障
教学目标:1、掌握高中压电路的的原理。
2、消去亮点电路的工作原理。
重点：掌握消去亮点电路的工作原理。
难点：消去亮点电路的工作原理。
教具： 显像管
教学过程：
复习：1、显像管的显像原理。

一、显像管电路：
为显像管提供静态工作电压的电路，由灯丝电路、加速极、聚焦极、消亮点电路、亮度调节电路，高亚电路组成。
(一)灯丝电路：
35CM以下的一般采用直流电源12V电压供电， 40CM以上的一般由电源变压器或输出变压器产生的6.3V交流电压供电。
（二）高、中压供电电路：
高中压直流供电都由行扫描电路提供。
1、阳极高压：利用行扫描逆程期间产生的脉冲电压，经逆程变压器升压，再经整流、滤波而获得。
2、加速极、聚焦极、和亮度调节电路：P17-1-2-4所示。
加速极：100-500V 聚焦极：0-400V
(三)关机亮点消除电路：
1、亮点产生原因：关机后阴极未能及时的冷却，仍释放电子，而锥体内外导电层形成的电容所存的高压未消失，对电子仍由吸引力，而行场扫描已经消失，这样电子束再短时间内轰击屏幕中央而形成关机亮点。
2、关机亮点消除电路：
（1）截止型：关机时使负栅压保持一段时间，电子束截止，直到阳极高压下降到不能吸引电子，从而达到消除亮点的目的。
（2）加速泄放型：使加速极保持较高电压，形成大束流，加速阴极冷却，而此时行场扫描电压尚未消失,从而电子束不会集中轰击显像屏幕的中央。
(3)光栅逐渐收缩型：电路加大行场扫描退耦电容来保持行场扫描电压，关机后RC大,行场电源逐渐的减弱,扫描幅度逐渐的收缩,达到消亮点的目的。
二、显像管电路故障：
（1）关机亮点：消亮点电容失效，如电容量下降，或充电电路断路。
（2）亮度失调：一种是不能调亮：多为亮度电位器接地端断路所致。
另一种是不能调暗：多为亮度电位器高电位端断路或中压断路所致。
（3）高压嘴打火：主要由高压嘴周围灰尘过多，空气潮湿或高压帽老化。
三、显像管故障：
（1）漏气：显像管高压阳极和其它电极之间将发生高压放电，产生紫色电火花；光栅暗，甚至无光栅。
（2）老化：显像管阴极发射能力下降和荧光粉发光弱，导致亮度严重不足。
作业： 1、显像管电路故障常有哪些，现象如何？
2、关机亮点产生的原因是？
板书设计： 略
教学后记： 如果有效果演示效果会更好点

课题9: 偏转线圈
教学目标:1、掌握偏转线圈的作用及结构。
2、光栅的几何失真的原因。
重点：掌握偏转线圈的作用及结构。
难点：通上
教具： 偏转线圈
教学过程：
复习：1、显像管的故障。
2、关机亮点产生的原因
一、偏转线圈：
1构造：线圈及骨架套装在显像管管颈基部，包括行偏转线圈和场偏转线圈，行场线圈上下各两组相互的串联或并联，行偏转线圈在里，场偏转线圈在外，后端有一活动磁环。
2、作用：产生偏转磁场使电子束作水平和垂直扫描，形成光栅。
二、行偏转线圈：
1、作用：行偏转线圈呈马鞍形，上下配对，置于磁环的内侧，产生垂直的磁场，控制电子束做水平方向的扫描。
2、原理：根据左手定理，电子束在磁场中受到的洛伦支力分析( 略)

三、场偏转线圈：
1、作用：场偏转线圈上下对半，直接绕在磁环上，用来形成水平方向的磁场，控制电子束垂直扫描。
四、对偏转线圈的要求
对偏转线圈的要求是，偏转灵敏度要高，管颈内扫描磁场分布均匀，使光栅几何失真小。
1、偏转功率和偏转灵敏度
偏转功率——用流过偏转线圈的电流与线圈匝数的乘积（称为安匝数）来度量。
偏转灵敏度——由使光栅达到满屏时所需的安匝数来反映。
偏转灵敏度不仅仅与偏转线圈自身的制作有关，而且与管颈直径、阳极高压的平方根成反比，与偏转中心到屏面的距离成正比。
2、光栅的几何失真
A、平行四边形失真：行与场偏转线圈产生的磁场不相互垂直。
B、枕形失真：行偏转磁场分布不均匀，中部弱而上下部强，则引起中部水平扫描幅度小些，于是会产生水平枕形失真。垂直方向是由于线圈没有按余弦规律分布。
C、梯形失真：一对行场偏转线圈产生了局部短路。
D、桶形失真：行场偏转线圈产生的磁场中间强两边弱。
E、如流入场偏转线圈的锯齿波电流线性不良，则垂直方向扫描就会不均匀，光栅会产生上部拉长下部压缩（或上部压缩下部拉长）非线性失真。
 五、中心调节器：
一对二极磁环，产生一调节磁场，校正电子枪的结构和安装误差的存在造成的光栅中心与屏幕的几何中心偏离带来的画面在屏幕上位置的不正确。

 作业： 1、行偏转线圈结构及的作用？
2、中心调节磁环的作用是？
板书设计： 略
教学后记： 偏转线圈实物参照效果好

 课题10: 串联稳压电源
教学目标:1、掌握串联稳压电源的组成 。
2、稳压电源的故障维修。
重点：掌握串联稳压电源的工作原理 。
难点：通上
教具： 稳压电源模块
教学过程：
复习：1、行偏转线圈结构及的作用？
一、串联稳压电源的作用： 将电网交流电变换成电路所需要的支流电。
 二、对电源的要求：
1、稳压性能好：要求电网变化10%（198-242）输出电压变化小于1%。
2、电源内阻小：r=△Vsc/△I 要求小于0.3
负载电流变化引起输出电压变化，将△Vsc和△I之比叫电源的内阻。
3、纹波电压小：
表示输出直流电含有的交流成份要求小于5-10mv.
4、效率高：n=p0/pi
5、有良好的短路、过流、过压保护措施。
6、变压器的漏磁小（减小对显像管偏转的影响）
三、电源的形式：串联可调式、开关稳压电源。
四、串联稳压电源的组成及工作原理：
（一）、组成框图：

1、变压器：作用是将220交流电降压为一个合适的交流低压。

2、整流：将交流电变换成直流电的过程称为整流， 为提高电能的利用率，一般采用桥式或全波整流电路。
A、电路构造：

B、工作原理：略
3、滤波电路：
1、作用：滤除交流纹波或脉冲干扰。
2、分类：电容滤波、电感滤波、RC滤波等
3、有源滤波器：在BG的基极接了一电容Cb,相当于在发射极接了一（1+ß）Cb的电容。

Vi=Ib Vi’=Ie
射随器：Vi=Vi’ 即：Cb’=（1+ß）Cb 可见电容接于基极相当于在发射极接了一个（1+ß）Cb的电容。
（二）、工作原理：
1、电路构造：

2、原理分析：当输入电压Ui增大时改变W的大小就可以改变输出电压U0的大小，从而使U0降低达到调整电压的目的。

可见利用Rce电阻的可变性，也就改变了Uce=Ic*Rce,即改变了输出电压。
 作业： 1、串联稳压电源的组成？
2、整流电路的作用是？
板书设计： 略
教学后记： 讲解深入浅出，效果好

 课题11: 实用串联稳压电源
教学目标:1、掌握串联稳压电源的电路结构。
2、稳压电源的故障维修。
重点：掌握实际串联稳压电源的工作原理 。
难点：通上
教具： 稳压电源模块
教学过程：
复习：1、串联稳压电源的方框结构 ？
一、凯歌4D22机稳压电源：

（一）元件分析：
1、变压：B。2、整流：BG1、BG2； 3、滤波：C3；
4、稳压：调整管BG3、BG4，R5分流Iceo2 避免BG4失控；两节RC滤波：R1C4、R2C5、5C6进一步滤波；R6、BG6构成基准电压；R7、R8、R9构成取样电路；BG6是比较误差放大管。
（二）工作原理：略
二、黑白电视机稳压电源电路：

1、整流滤波电路：
由C701-C704和VD701-VD704构成整流电路，四个电容可以防止尖峰电压对二极管的损害，C705为滤波电容。
2、串联稳压调节电路原理：
（略）
3、串联稳压调节电路特点：
（1）增加了一激励电路VT2提高控制灵敏度。
（2）误差取样放大由RP701和VT701构成。
（3）设有启动电阻R706。
（4）设有保护作用的辅助电源，给误差放大单独供电，减小电源浮动对输出电压的影响，改善电源的性能。
三、电源的故障分析：
主要部位：1、保险丝烧断：查整流二极管和调整管
2、滤波电容容量减小：光栅出现S扭动。
3、调整管击穿：负载过重如行管、激励管击穿。
4、误差放大管击穿：稳压管击穿。
四、集成稳压电源：
1、分类：正电源：7805、7806、7809、7812、7824、7836
负电源：7805、7806、7809、7812、7824、7836
可调电源：W317、W327、W337
2、引脚：78系列：1脚输入；2脚地；3脚输出

79系列：2脚输入；1脚地；3脚输出
 作业： 1、凯歌稳压电源的工作原理？
板书设计： 略
教学后记： 稳压电源讲解分析透彻效果好

课题12: 行扫描电路
教学目标:1、行扫描电路的作用。
2、行扫描电路的组成及原理。
重点：行扫描电路的组成及原理。
难点：同上
教具： 稳压电源模块
教学过程：
复习：1、串联稳压电源的电路结构？
2、行扫描电路的工作原理？
一、行扫描电路的作用：
1、供给行偏转线圈以线性良好，幅度足够的锯齿波电流，使电子束在水平方向做匀速扫描。
2、给显像管提供消隐信号，消除回扫影响。
3、通过输出变压器产生中高压，提供显像管正常工作电压。
二、行扫描电路的组成：
由AFC、行振荡电路、行激励电路、行输出电路、高中压电路。

1、任务：产生输出级需要的行矩形脉冲电压，周期64us。
2、电路：
3、工作过程分析：(P44图5-5略)
（1）、脉冲前沿(从导通到饱和)
（2）、平顶阶段（保持饱和）
（3）、脉冲后沿（从饱和到截止）
（4）、间歇阶段（从截止到导通）
影响间歇时间长短的主要因数：
A、L2、Ce自由振荡周期T=2π.
B、Cb、Rb:Ec对Cb充电使电压上升速度快，间歇短。
C、Eb的大小：静态偏压和AFC控制电压。
 作业： 1、行扫描电路的组成？
板书设计： 略
教学后记： 学生对理论的学习比较吃力应加强对基本知识的学习

课题13: 行扫描电路分析
教学目标:1、行激励电路及原理。
2、行输出电路工作原理。
重点：1、行激励电路及原理。
难点：通上
教具： 行扫描电路试验板。
教学过程：
复习：1、行扫描电路的作用。
一、行激励电路的组成：

作用是:提供功率足够的脉冲信号，使行输出管工作于开关状态。
二、行激励级的工作原理：
当激励管输入正脉冲时，BG1导通，L1产生上-下+的感应电动势，L2据同名端位置而定，上图是下+上-的感应电动势，从而使输出管截止。
反之激励管输入负脉冲时BG1截止，产生的感应电动势最后使BG2导通。
可见激励管和输出管一通一断这称为反极性激励。
如果激励管和输出管同通同断称为同极性激励。
三、反极性激励的优点：
1、有良好的隔离作用，使输出管输入阻抗不致反映到行振荡级有利于振荡稳定。
2、由于两管交替工作，激励变压器中始终有磁通Φ通过，从而△Φ变化小，不至于产生高频寄生振荡，对于管子产生的小幅振荡利用R2、C2可以吸收。
三、 行输出级的电路组成：

由输出管、阻尼二极管、逆程电容、行线圈组成
四、行输出电路的工作原理分析：
行线圈可近视纯电感负载，电流Il=(E/Ly)t，Cs充电后等效为电源Ec.
1、 T0-T1时间段：开关管导通，Ly形成上-下+感应电动势，电子束从中间扫描到右边。
2、 T1-T2时间段：开关管截止，Ly形成上+下-感应电动势，对Cr充电，由于Cr小很快冲到最大值，形成从右边到中间的扫描。
3、 T2-T3时间段：开关管截止，Ly、Cr谐振状态，Cr放电，Ly充电形成上+下-感应电动势阻碍充电电流的增加，形成从中间到左边的扫描。
4、 T3-T4时间段：开关管截止，Cr对Ly充电完毕，Ly为维持原先电流方向产生上-下+感应电动势，此时阻尼二极管导通，形成从右边到中间的扫描，从而完成一个周期的水平扫描。

分析可知：电子束水平扫描正程是输出管与阻尼二极管导通形成，逆程由偏转线圈与逆程电容Cr谐振而产生。
四、 行逆程脉冲峰值电压：
行逆程时间由Cr、Ly谐振决定，峰值电压=7.8Ec
可见峰值电压与下列因素有关：1、与电源电压Ec,Ec越大，Ucp越大。
2、行周期Th。3、行逆程时间。T r = Tr越小反峰电压就越高。
作业： 1、 行激励电路的组成及反向激励的优点
板书设计： 略
教学后记： 对扫描原理的学习学生感觉有点乏味

课题14: 行扫描失真的补偿
教学目标:1、两边延伸失真的补偿原理。
2、行扫描正程前半段的非线性的补偿。
重点：1、非线性补偿的方法。
难点：通上
教具： 行扫描电路试验电路板。
教学过程：
复习：1、行扫描输出电路的工作原理。
一、 非线性失真及其补偿：
（一）行扫描线性正程前半段的非线性失真及其补偿：
1、原因：由于阻尼二极管的电阻与其导通程度相关，大电流时电阻小，小电流时电阻大，造成图像中间压缩，产生交越失真。

2、补偿方法：（1）使行输出管提前导通，本来各26us现输出管提前20us导通，即行管导通44-46us(改变振荡脉冲宽度)
（2）升高阻尼管电压，使扫描后半段处于较大电压状态，方法改变阻尼二极管接入点，把它接到比原来接入点多1-2匝的逆程变压器绕组上。

(二)行正程后半段非线性失真的补偿：
1、原因：行偏转线圈有内阻，而且行管导通时电阻也不为0，就造成了电子束后半段扫描变慢，导致图像右边压缩。

2、补偿方法：A、在行线圈中串联一个磁饱和电抗器，其特性使小电流时电流线性增长，电流大时，磁饱和电抗器饱和感抗降低，从而使电流增大，起到补偿的作用。
B、原理：可以降偏转线圈的电感LY提高4倍，电源电压提高1倍则峰值电流可降低1倍，改善扫描的线性。所以实际中采用了自举升压的的办法将输出管的集电极电源电压升高。
措施：当行管导通12V电源经L3、D2、L1提供线性增大的电流时L1产生上-下正的感应电动势，L2两端也产生上-下正的感应电动势使D2导通对C2充电，VC2=EC
行管截止时C2放电由于D2截止放电慢，C2始终保持EC电压。则晶体管集电极对地的点位为2EC。

二、 两边延伸失真：
1、 原因：由于荧光屏曲率半径与电子束的扫描半径不同而引起。
2、 现象：图像两边拉伸
3、补偿方法：降低锯齿波电流在正负峰值附近的增长速度，使电流呈S形，这样电子束扫描到左右两边时速度下降，即扫描中间和两边的速度相等，这种方式称为S校正。
作业： 1、 两边延伸失真的产生原因及补偿办法？
2、行正程后半段非线性失真的补偿方法？
板书设计： 略
教学后记： 学生对线性失真了解的不多应加强学生空间想象力的培养

课题15: 行振荡电路的组成
教学目标:1、NPN型振荡电路的结构。
2、行振荡电路的工作原理。
重点：1、行振荡电路的工作原理。
难点：同上
教具： 行扫描电路试验电路板。
教学过程：
复习：1、行扫描输出电路的工作原理。
一、分立元件构成的行振荡电路：
1、电路构造：电感三点式振荡器电路变形而成，输出脉冲波称变形间歇振荡器。
2、工作原理：
（1）初始阶段：
加电压时Cb电压为0，随Ec经Rb\Cb\L1\L2对Cb充电，当Cb上电压>0.7v时，产生Ib电流，管子截止，管子由截止状态进入放大状态， 开始振荡。
（2）上升阶段：
ib增大，ic也增大，在L2上产生上+下-的感应电压，L1上产生上+下-的感应电压，通过Cb使三极管迅速饱和，U0迅速达到最大值，形成脉冲上升沿，同时L1感应电压经Re对Ce充电形成上负下正电压。
（3）平顶阶段：
振荡管进入饱和后，感应电压消失，输出电压不变，构成平顶阶段，平顶阶段L1经BE结，Re对Cb充电，使Cb电压减小，Cb电压等于0时，ib达到最大，ie 也最大，输出电压最高，随后ib 减小退回放大状态。
（4） 下降阶段：
三极管退回放大状态，ib 减小,ic 减小，L2上产生上负下
