出入境检验检疫综合业务计算机管理信息系统 用户操作手册

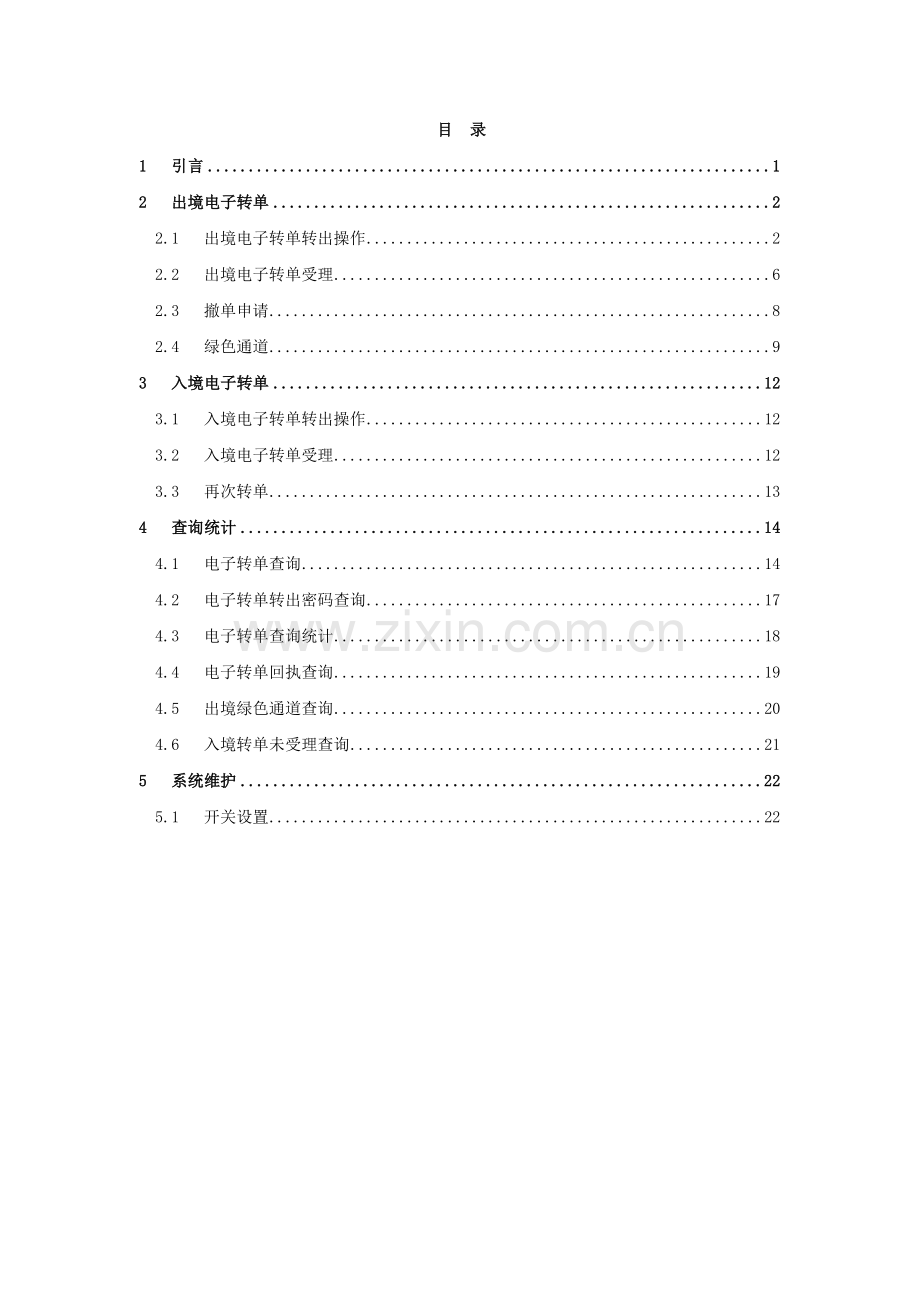

目 录
1 引言 1
2 出境电子转单 2
2.1 出境电子转单转出操作 2
2.2 出境电子转单受理 6
2.3 撤单申请 8
2.4 绿色通道 9
3 入境电子转单 12
3.1 入境电子转单转出操作 12
3.2 入境电子转单受理 12
3.3 再次转单 13
4 查询统计 14
4.1 电子转单查询 14
4.2 电子转单转出密码查询 17
4.3 电子转单查询统计 18
4.4 电子转单回执查询 19
4.5 出境绿色通道查询 20
4.6 入境转单未受理查询 21
5 系统维护 22
5.1 开关设置 22

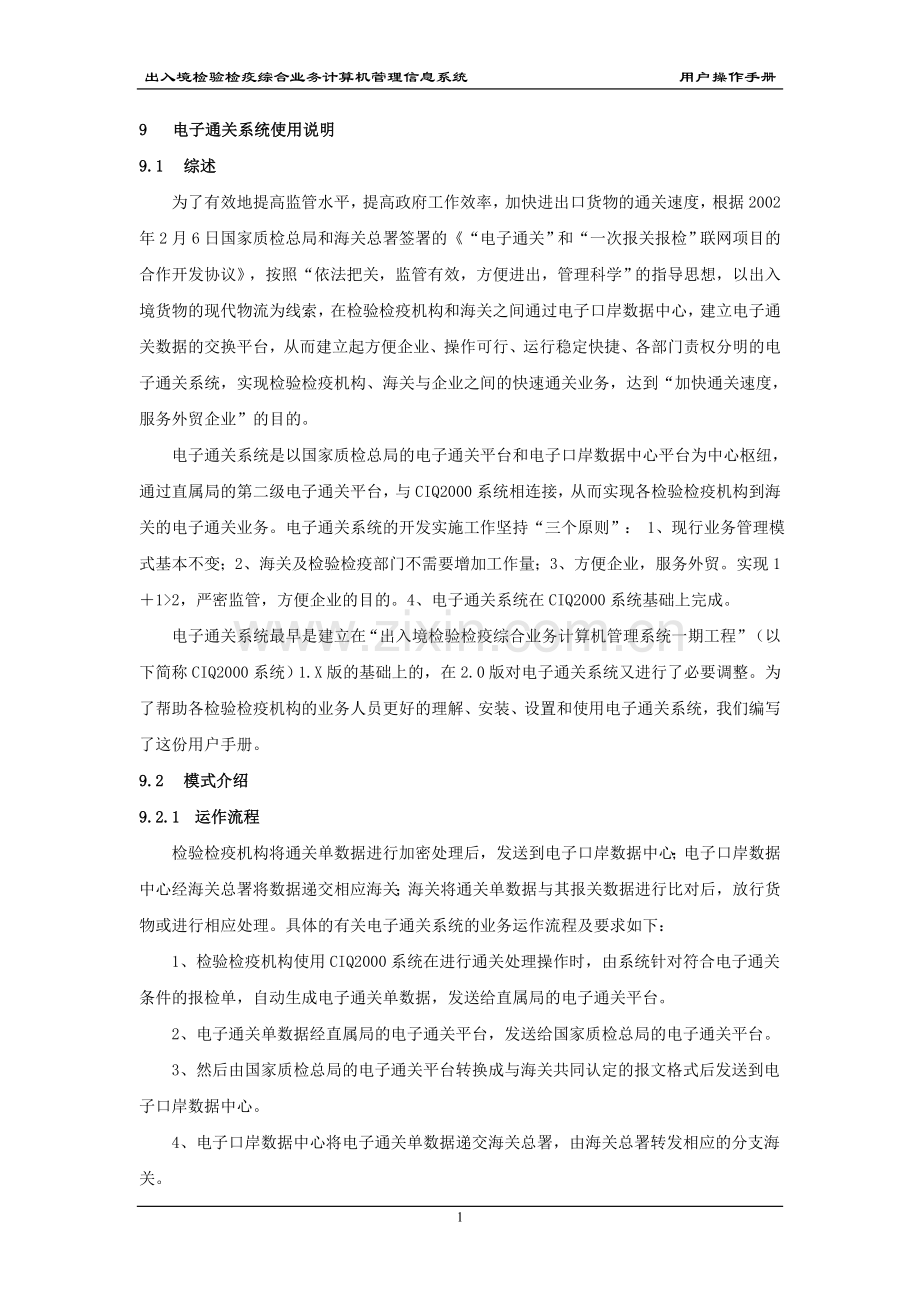

9 电子通关系统使用说明
9.1 综述
为了有效地提高监管水平，提高政府工作效率，加快进出口货物的通关速度，根据2002年2月6日国家质检总局和海关总署签署的《“电子通关”和“一次报关报检”联网项目的合作开发协议》，按照“依法把关，监管有效，方便进出，管理科学”的指导思想，以出入境货物的现代物流为线索，在检验检疫机构和海关之间通过电子口岸数据中心，建立电子通关数据的交换平台，从而建立起方便企业、操作可行、运行稳定快捷、各部门责权分明的电子通关系统，实现检验检疫机构、海关与企业之间的快速通关业务，达到“加快通关速度，服务外贸企业”的目的。
电子通关系统是以国家质检总局的电子通关平台和电子口岸数据中心平台为中心枢纽，通过直属局的第二级电子通关平台，与CIQ2000系统相连接，从而实现各检验检疫机构到海关的电子通关业务。电子通关系统的开发实施工作坚持“三个原则”： 1、现行业务管理模式基本不变；2、海关及检验检疫部门不需要增加工作量；3、方便企业，服务外贸。实现1＋1>2，严密监管，方便企业的目的。4、电子通关系统在CIQ2000系统基础上完成。
电子通关系统最早是建立在“出入境检验检疫综合业务计算机管理系统一期工程”（以下简称CIQ2000系统）1.X版的基础上的，在2.0版对电子通关系统又进行了必要调整。为了帮助各检验检疫机构的业务人员更好的理解、安装、设置和使用电子通关系统，我们编写了这份用户手册。
9.2 模式介绍
9.2.1 运作流程
检验检疫机构将通关单数据进行加密处理后，发送到电子口岸数据中心；电子口岸数据中心经海关总署将数据递交相应海关；海关将通关单数据与其报关数据进行比对后，放行货物或进行相应处理。具体的有关电子通关系统的业务运作流程及要求如下：
1、检验检疫机构使用CIQ2000系统在进行通关处理操作时，由系统针对符合电子通关条件的报检单，自动生成电子通关单数据，发送给直属局的电子通关平台。
2、电子通关单数据经直属局的电子通关平台，发送给国家质检总局的电子通关平台。
3、然后由国家质检总局的电子通关平台转换成与海关共同认定的报文格式后发送到电子口岸数据中心。
4、电子口岸数据中心将电子通关单数据递交海关总署，由海关总署转发相应的分支海关。
5、各分支海关将电子通关单数据与企业的相应报关数据进行比对，比对项目包括：（1）通关单号；（2）货物的编码、名称、数／重量及其单位；（3）出境货物通关单的有效期。通关单出口发货人与进口收货人与报关单经营单位的比对，考虑到检验检疫机构的注册企业编码与海关的企业注册编码不统一，则采用采用企业国标码作为唯一键值进行数据交互与连接。有关通关单与报关单的货值比对，考虑到两单货值差异的复杂性，因此暂不实现比对。
6、符合要求，则通关放行；不符合要求，认定需要重新签发通关单的，由海关负责发出回执，通知检验检疫机构进行相应的处理。
7、如果由于企业报检数据不符合要求而需要重新签发通关单的，则企业应根据《出入境报检管理规定》向检验检疫机构提出书面申请，检验检疫机构根据有关规定决定是采用原通关单号还是生成新通关单号发送电子通关单。
8、海关应将通关单数据的比对和受理情况实时反馈给通关单的原签发检验检疫机构，相关检验检疫机构的CIQ2000系统获取到回执内容，再根据回执内容进行相应的处理。
9、各检验检疫机构可以根据实际需求查询相关电子通关单的处理状态和处理时间等信息。
10、针对进口来自美、日、韩的货物，需进行木质包装检疫监管的，海关凭检验检疫机构的进口货物通关单验放；而对检验检疫机构对出口货物计划采用“绿色通道”的A类企业，报关地海关可凭非报关地检验检疫机构的出口货物通关单放行的情况，在技术实现上预留接口。出境电子转单
9.2.2 系统拓扑结构
为保证国家质检总局和海关总署之间网络和数据的安全，以及便于划分各自的责任，检验检疫机构的所有通关单的电子数据全部发往国家质检总局的电子通关平台，由该平台负责与电子口岸数据中心进行数据交换，并接收电子口岸数据中心的受理回执信息。国家质检总局的电子通关平台与电子口岸数据中心之间的数据交换采用MQ消息中间件方式实现。
检验检疫机构与国家质检总局的电子通关平台的数据交换则通过直属局的二级电子通关平台进行数据交换，考虑到各地网络条件的情况，可选择采用分布式数据库和MQ消息中间件两种方式之一实现数据传输。
电子通关系统数据交换的拓朴结构见下图。

9.3 系统安装
9.3.1 分布式数据库解决方式
9.3.2 MQ解决方式
9.3.2.1 国家局MQ电子通关的配置
9.3.2.1.1 安装软件
您需要安装以下软件：
· JDK1.3 或以上版本。如果您使用的是Windows，则需要使用JDK FOR WINDOWS 的安装软件，如果您使用的是LINUX，则需要使用JDK FOR LINUX 的安装软件等等,安装软件可以在SUN的网站上免费下载。
· MQSeries5.2 Server软件的安装。
· MQSeries Classes for Java V5.1.2软件的安装，同时确保该安装目录在MQSeries5.2 Server软件的安装根目录之下。例如：MQSeries5.2 Server的安装目录为：C:\MQSeries，则MQSeries Classes for Java V5.1.2软件的安装目录为：C:\MQSeries\Java
· ORACLE9i Client的安装。您所安装的Client必须为ORACLE9i及其以上版本。
· 将应用软件Mq_Pass目录拷贝到运行机上。
9.3.2.1.2 环境变量的配置
· 配置ORACLE9i Client的服务名CENTRAL，使其连接到国家局电子通关数据库服务器。
· 修改Mq_Pass目录下的RunCentral.cmd 文件。该文件是基于Windows的批处理文件，如果您的运行环境是基于LINUX、UNIX或别的其它环境，请依此文件的内容依照所用操作系统重新改写此文件。
· 修改RunCentral.cmd的环境变量JAVA_HOME、ORA_HOME、MQ_HOME、MQ_PASS，使其指向正确的安装路径。
9.3.2.1.3 国家局MQ的配置
· 建立一个队列管理器QMCENTRAL。属性：端口号为：1415(可以协商)，字符集为1381
· 建立一个本地队列LQCENTRAL。最大队列深度500000。
· 建立一个队列管理器QMCENTRAL所使用的死信队列DEADQ。
· 建立一个传输队列XQ310000。最大队列深度500000。
· 建立一个远程队列RQ310000。属性：远程队列名称：LQLOCAL；远程队列管理器名称：QMLOCAL；传输队列名称：XQ310000
· 建立发送方通道：CENTRAL.TO. 310000。属性：连接名称：10.53.3.119(1414)，对于IP地址的设定到时协商；传输队列：XQ310000
· 建立接收方通道：310000.TO.CENTRAL
· 队列的属性设置：放入消息、取出消息的设置为：允许；范围为：队列管理器。队列的持续性：持续。
9.3.2.1.4 数据准备
对于模拟服务器上的数据准备，请将质检总局通关服务器上的CIQPASS用户下的数据Exp导出，再在模拟服务器上Imp导入数据。
9.3.2.1.5 关于Mq_Pass目录下文件的说明：
· RunCentral.cmd文件是用于国家局通关的运行程序。该文件是基于Windows的批处理文件，如基于其它操作系统，请基于此文件改写。
· RunLocal.cmd文件是用于地方局通关的运行程序。该文件是基于Windows的批处理文件，如基于其它操作系统，请基于此文件改写。
· Lib目录下的文件：
.ebis.mq.jar 通关程序运行包，适于所有操作系统
crimson.jar, xalan.jar 基于应用的辅助包，适于所有操作系统
classes12.zip oracle 的Jdbc驱动程序 与该目录下的*.dll文件配套使用
*.dll 文件 是基于windows下的Oci Jdbc驱动程序；如基于其它操作系统，请将Classes12.zip, ocijdbc9.dll, heteroxa9.dll文件从oracle 的客户端拷贝到该目录下。

9.3.2.2 地方局安装
1) 通关数据库既可放在原有的业务服务器上，也可放在单独的一台服务器上。
如果通关数据库安装在一台独立的服务器上，则需要确保以下设置正确:
a) 如同安装业务数据库时一样创建CIQDATA和CIQTEMP表空间。
方法: 以SYSTEM用户登录SQL*PLUS,执行:
CREATE TABLESPACE CIQDATA DATAFILE '<数据文件名>' SIZE 200M AUTOEXTEND ON NEXT 100M;
CREATE TABLESPACE CIQTEMP DATAFILE '<数据文件名>' SIZE 256M TEMPORARY DEFAULT
STORAGE ( INITIAL 1024K NEXT 1024K );
b) 确保数据库init.ora文件中有以下内容：
job_queue_processes=2(或大于2)
job_queue_interval=60 (或小于60)
open_links=4
open_links_per_instance=4
global_names=false
2) 在通关服务器上，使用 Net8 Easy Config 创建数据库连接串CIQPA，即指定国家局通关服务器的TCP/IP地址和数据库的SID，并确保测试连接成功。
3) 在业务服务器上，使用 Net8 Easy Config 创建数据库连接串CIQPASS，即指定通关服务器的TCP/IP地址和数据库的SID，并确保测试连接成功。
4) 在业务服务器上, 执行PASSDF_USR.SQL
注1：如果不是在业务服务器上执行，请修改PASSDF_USR.SQL中所有CONNECT语句，在语句后面加上连接串。
注2：当提示'输入业务服务器CIQUSR用户的口令'时, 请输入正确的CIQUSR用户口令.
5) 在通关服务器上，执行PASSDF_PASS.SQL
注1：如果不是在通关服务器上执行，请修改PASSDF_PASS.SQL及PASSCOMM.SQL中所有CONNECT语句，在语句后面加上连接串。
注2：当提示'输入通关服务器SYSTEM用户的口令'时, 请输入正确的SYSTEM用户口令.
9.4 系统相关设置
9.4.1 开通电子通关功能
系统分别为出境电子通关和入境电子通关功能模块设立了开关。开关的维护在“系统维护管理子系统”的“参数设置”的“开关设置”模块下。进入该模块，屏幕显示如下：

在[SELE_EN_PASS]上打勾表示“连接入境电子通关业务”，不打勾表示“不连接入境电子通关业务”；在[SELE_EX_PASS]上打勾表示“连接出境电子通关业务”，不打勾表示“不连接出境电子通关业务”。
9.4.2 开通指定企业电子通关功能
为方便企业管理，允许对符合条件的企业开通电子通关业务，其他企业不予开通，系统分别为出境电子通关和入境电子通关功能模块设立了企业开关。企业开关的维护在“报检管理子系统”的“报检单位维护”模块下。进入该模块，屏幕显示如下：

在“入境电子通关”上打勾表示为当前企业开通入境电子通关业务，不打勾表示不开通；在“出境电子通关”上打勾表示为当前企业开通出境电子通关业务，不打勾表示不开通。
9.4.3 对应海关的设置
为方便受理报检人员操作，系统在打印通关单模块专门设立了[PASS_PORT]参数用于保存操作者最后一次输入的报关海关编码，此参数存放在本地。各检验检疫机构出境或入境通关对应的海关编码及名称请通过“系统维护管理子系统”的“代码管理”的“海关代码”模块进行查询。对于一个检验检疫机构对应多个海关的情况，建议企业在报检或申报时写明报关海关。
9.4.4 企业法人代码的设置
海关的企业代码体系与CIQ2000系统的企业代码体系不一致，经协商，在数据交换时双方采用统一的组织机构代码，即“技术监督注册号”，其规则是将原10位的组织机构代码中“－”去掉形成9位的代码。在“报检管理子系统”的“报检单位维护”功能模块中具体体现如下：

该企业的组织机构代码为“61130811-9”，系统登记为“611308119”。
同时，要求企业报检或申报时必须输入出境发货人或入境收货人的代码。
9.5 系统功能及操作说明
9.5.1 功能简介
系统的电子通关功能是通过出境或入境通关单打印模块以后台的方式实现的，同时提供实际通关情况的查询功能。
电子通关数据产生于CIQ2000系统的通关管理功能，并与通关单打印功能相结合进行。
在打印通关单时，针对满足电子通关条件的报检单可进行电子通关操作，系统自动生成18位的电子通关单号，电子通关单号的规则是：15位报检号+重发次数序号(0，1，2...9,A,B...)1位+通关单分证号2位。电子通关单号生成成功，则电子通关数据将根据通关单数据、报检单数据、企业信息、基础代码，按照直属局电子通关平台的数据结构对应生成，系统同时生成电子通关回执数据，生成后的电子通关数据存放在电子通关数据库中。
9.5.2 操作说明
9.5.2.1 入境电子通关数据生成
在“签证通关管理子系统”的“通关管理”的“入境通关”功能下，进入打印通关单功能时，即点击“打印”按钮，系统提示如下：

其中，报关口岸为上次输入的海关名称，第一次为空。你可以在下拉列表中选择指定的海关。
选择“打印通关单”，系统在完成正常的通关单打印操作后，自动发送电子通关信息。正常的通关单打印操作请参阅“签证通关管理子系统”的“通关管理”的“入境通关”功能说明。
选择“不打印通关单”，系统直接发送电子通关信息。
选择“取消电子通关”，系统按正常的通关单打印功能进行操作，不发送电子通关信息。正常的通关单打印操作请参阅“签证通关管理子系统”的“通关管理”的“入境通关”功能说明。
9.5.2.2 入境电子通关数据修改
针对电子通关的修改情况，系统提供重发新电子通关数据，而自动撤消原电子通关数据的功能。
当通关单数据修改后，可进行重新打印通关单操作，系统应提示是否重新发送该笔电子通关数据，确定后系统会自动生成新的电子通关单号，即重发次数加1，而上次的电子通关单号的通关数据被自动作废撤销掉。
在“签证通关管理子系统”的“通关管理”的“入境通关”功能下，进入打印通关单功能时，即再次点击“打印”按钮，系统提示如下：

电子通关单号“350000102005795100”第16位“1”代表第一次重发。
9.5.2.3 出境电子通关信息发送
在“签证通关管理子系统”的“通关管理”的“出境通关”功能下，进入打印通关单功能时，即点击“打印”按钮，系统提示如下：

其中，报关口岸为上次输入的海关名称，第一次为空。你可以在下拉列表中选择指定的海关。
选择“打印通关单”，系统在完成正常的通关单打印操作后，自动发送电子通关信息。正常的通关单打印操作请参阅“签证通关管理子系统”的“通关管理”的“出境通关”功能说明。
选择“不打印通关单”，系统直接发送电子通关信息。
选择“取消电子通关”，系统按正常的通关单打印功能进行操作，不发送电子通关信息。正常的通关单打印操作请参阅“签证通关管理子系统”的“通关管理”的“出境通关”功能说明。
9.5.2.4 出境电子通关数据修改
请参阅本节“入境电子通关数据修改”部份。
9.5.2.5 电子通关情况查询
（待定）

9.5.3 电子通关后台监控
9.5.3.1 主要功能
电子通关的后台监控是一个独立的功能模块，主要实现以下功能：
1、利用组合条件查询电子通关的回执情况；
2、启动、关闭电子通关平台的后台数据交换处理程序。启动方式可以立即启动，也可以定时启动，系统处理执行间隔可设置。
3、按指定时间间隔不间断显示电子通关的信息交互情况；
4、设置电子通关数据发送控制条件及日志维护。
9.5.3.2 进入程序
进入电子通关监控程序，首先要求输入电子通关用户的密码，如下所示：

选择“取消”退出程序。
输入正确的密码后，按“确定”进入监控界面。如下图所示：

9.5.3.3 回执情况查询
查询条件输入：查询条件的组成分两部份，即单个表达式和组合表达式，组合关系符有“and”（与）和“or”（或）；单个表达式的组成又分三部分，即域名、比较符和值，域名有标志、通关单号、海关编号、通知时间、处理结果等内容可供选择，比较符有=、<、>、<=、>=、<>、like、 not like、 between、 not between可供选择，其中，like和not like的值中可用“%”代表任意多个字符，“—”可以代表单个字符，between和not between的值由两个值中间加上“and”表示。单击“增加条件”按钮生成当前表达式或组合表达式，并显示在查询条件区域。重复以上操作形成最终的查询条件。
查询结果输出：单击“查询”按钮执行查询操作，并将查询结果显示在屏幕的下半部分。单击“打印”按钮将查询结果输往打印队列。单击“关闭”按钮退出本模块。

9.5.3.4 显示电子通关的信息交互情况
单击“T电子通关监控”按钮，设置电子通关信息交互情况的刷新时间间隔和允许显示的信息记录行数。如下图所示。

“开始”：开始动态显示电子通关信息交互情况。“停止”：停止动态显示电子通关信息交互情况。“清除”：清空屏幕。
9.5.3.5 启动、关闭电子通关数据交换处理程序
点击“数据发送控制界面”按钮，屏幕显示如下：

点击红色区域内的“开始”按钮，则按指定的通关数据发送时间间隔发送数据，如果在启动接收程序选择前打勾，则同时启动通关回执接收功能。通关数据发送时间间隔以分钟为单位。点击红色区域内的“停止”按钮，则停止通关数据的发送和接收。
点击红色区域内的“立即执行”按钮，则立即执行一次通关数据发送操作，如果在启动接收程序选择前打勾，则同时执行通关回执接收功能。
单击“关闭”按钮退出本屏幕。
9.5.3.6 控制条件及日志维护
在“数据发送控制界面”（如上图所示）的绿色区域的点击 “删除”按钮，则按指定时间（全部或指定日期前）的电子通关数据发送错误日志删除掉。为确保安全，系统还会提示如下信息：

选择“是”执行删除操作；选择“否”取消删除操作。
点击绿色区域内的“刷新”按钮，则执行一次屏幕刷新操作，系统将根据指定的自动刷新日志时间间隔和显示时间段进行显示。
