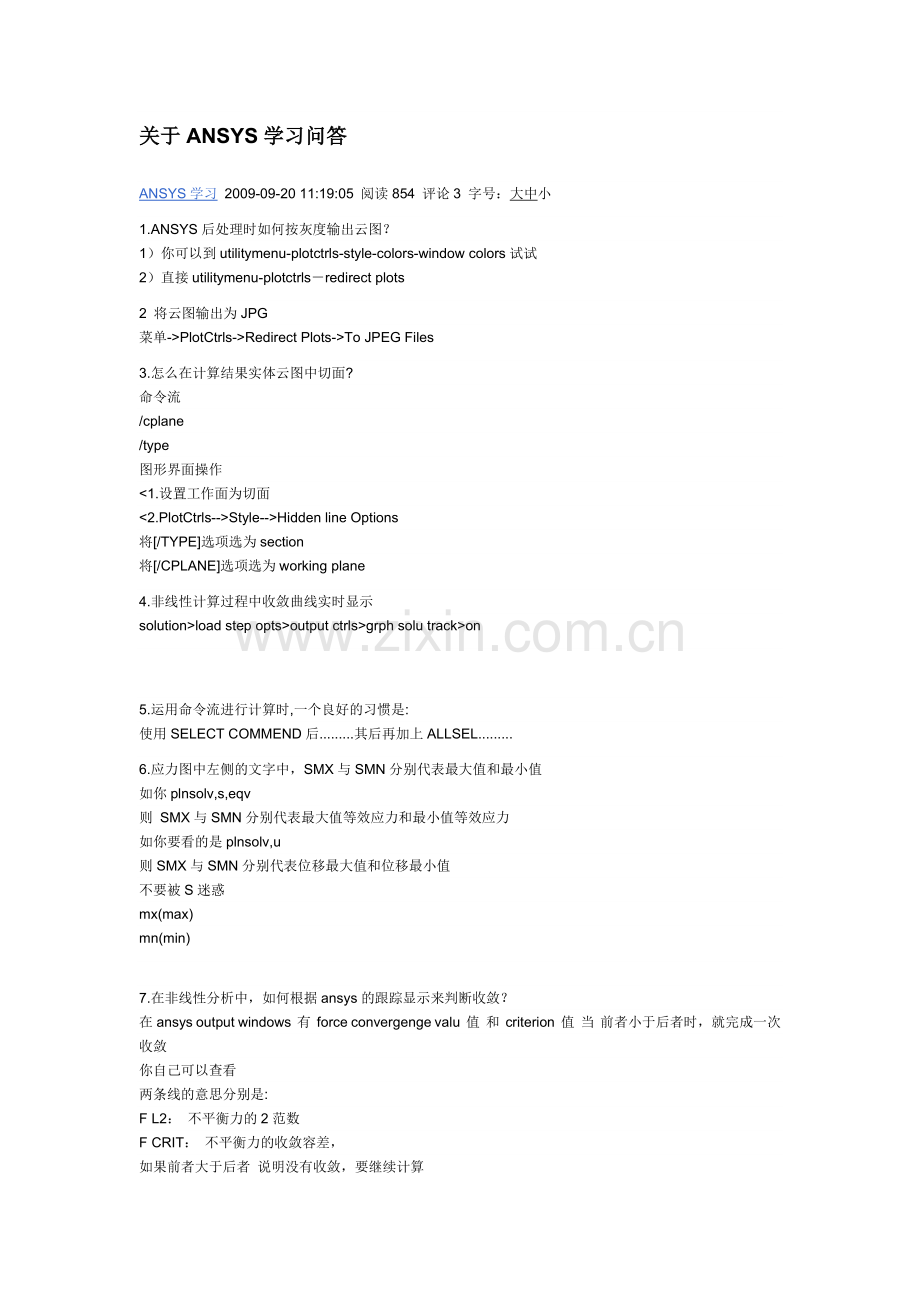

关于ANSYS学习问答
ANSYS学习 2009-09-20 11:19:05 阅读854 评论3 字号：大中小
1.ANSYS后处理时如何按灰度输出云图？
1）你可以到utilitymenu-plotctrls-style-colors-window colors试试
2）直接utilitymenu-plotctrls－redirect plots
2 将云图输出为JPG
菜单->PlotCtrls->Redirect Plots->To JPEG Files
3.怎么在计算结果实体云图中切面?
命令流
/cplane
/type
图形界面操作
<1.设置工作面为切面
<2.PlotCtrls-->Style-->Hidden line Options
将[/TYPE]选项选为section
将[/CPLANE]选项选为working plane
4.非线性计算过程中收敛曲线实时显示
solution>load step opts>output ctrls>grph solu track>on
5.运用命令流进行计算时,一个良好的习惯是:
使用SELECT COMMEND后.........其后再加上ALLSEL.........
6.应力图中左侧的文字中，SMX与SMN分别代表最大值和最小值
如你plnsolv,s,eqv
则 SMX与SMN分别代表最大值等效应力和最小值等效应力
如你要看的是plnsolv,u
则SMX与SMN分别代表位移最大值和位移最小值
不要被S迷惑
mx(max)
mn(min)
7.在非线性分析中，如何根据ansys的跟踪显示来判断收敛？
在ansys output windows 有 force convergenge valu 值 和 criterion 值 当 前者小于后者时，就完成一次收敛
你自己可以查看
两条线的意思分别是:
F L2： 不平衡力的2范数
F CRIT： 不平衡力的收敛容差，
如果前者大于后者 说明没有收敛，要继续计算
当然 如果你以弯矩M为收敛准则那么 就对应 M L2 和 M CRIT
希望你现在能明白
8.两个单元建成公共节点，就成了刚性连接，不是接触问题了。做为接触问题，两个互相接触的单元的节点必须
是不同的。
9.接触单元主要分为有厚度和无厚度的，有厚度主要以desai 为代表，无厚度的则以goodman 为代表。尽管古得
曼也提出了相应的本构关系，但是如今goodman 单元成了无厚度接触单元的代名词，相应的本构关系现在也作了
较大的改进。
Ansys中接触单元并不是goodman 单元，类似于goodman单元 ansys里面的接触单元是是通用的，而goodman
是一种专业的单元。goodman单元假定两片长为L的接触面以无数微小的切向和法 向弹簧所连接，接触面单元与
相邻接触面两边的单元只在结点 处有力的联系。单元厚度为零，受力前两接触面完全吻合.
10.怎样检查接触单元的normal direction?是不是打开plotctrls/symbols/esys on?
是要/PSYM，ESYS，ON的，然后你再SELECT CONTACT ELEMENT AND TARGE ELEMENT，REPLOT，看
看他们的NORMAL DIRECTION是否正确的。
11.生成接触单元的几种方法
在通用摸快中，有两种发法
1） 通过定易接触单元
定易组元component然后通过gcgen生成
2）用接触向导contact wizard自动生成，不需定易接触单元
在动力学摸块中
3)如果用接触向导定义了接触(包括接触面和目标面)，那么接触单元就已经生成了，可以直接进行分析。
接触单元的定义要考虑到所有可能发生接触的区域。现在不接触，变形后可能会接触。
定义接触一般有两种方法，第一种方法是用命令手动定义；第二种方法是利用接触向导定义。接触单元依附于实
体单元的表面，由实体单元表面的节点组构成。所以只需要在实体单元生成后，将其表面可能接触的节点用
cm,...,node 命令定义成节点组，在定义接触单元时用上就可以了。或者在实体单元生成后，定义接触时选择其表
面进行接触定义也可以。对于刚体，不需要进行网格划分，只需要在定义接触时选择几何面、线就可以进行接触
定义了。
12.用POST1进行结果后处理
(1). 进入POST1
命令：/POST1
GUI:Main Menu>General Postproc
(2). 读取结果
依据载荷步和子步号或者时间读取出需要的载荷步和子步结果。
命令：SET
GUI:Main Menu>General Postproc>Read Results-Load step
(3). 绘变形图
命令：PLDISP,KUND
KUND=0 显示变形后的的结构形状
KUND=1 同时显示变形前及变形后的的结构形状
KUND=1 同时显示变形前及变形后的的结构形状，但仅显示结构外观
GUI:Main Menu>General Postprocessor>Plot Results>Deformed Shape
(4). 变形动画
以动画的方式模拟结构静力作用下的变形过程
GUI:Utility Menu>Plotctrls>Animate>Deformed Shape
(5). 列表支反力
在任一方向，支反力总和必等于在此方向的载荷总和
GUI:Main Menu>General Postprocessor>List Results>Rection Solution…
(6). 应力等值线与应力等值线动画
应力等值线方法可清晰描述一种结果在整个模型中的变化，可以快速确定模型中的危险区域。
GUI:Main Menu>General Postprocessor>Plot Results>-Contour Plot-Nodal Solution…
应力等值线动画
GUI:Utility Menu>Plotctrls>Animate>Deformed Shape
13.面载荷转化为等效节点力施加的方法
在进行分析时，有时候需要将已知的面载荷按照节点力来施加，比如载荷方向及大小不变的情况（ANSYS将面力
解释为追随力，而将节点力解释为恒定力），那么，在只知道面力的情况下，如何施加等效于该面力的等效节点
力呢？可以通过如下步骤给有限元模型施加与已知面载荷完全等效的节点力：
(1)在模型上施加与已知面力位置、大小相同但方向相反的面力。
Main Menu->Solution->Apply->Pressure->。（注意：所施加面力要与已知力反号）。
(2) 将模型的所有节点自由度全部约束。
Main Menu->Solution->Apply->Displacement->On Nodes
(3)求解模型。
Main Menu->Solution->Current LS（这一步会生成结果文件Jobname.rst）
(4)开始新的分析：
Main Menu->Solution->New Analysis
(5)删除前两步施加的面力和约束。
Main Menu->Solution->Delete->Pressure->
Main Menu->Solution->Delete-> Displacement->On Nodes
(6)从Jobname.rst中保存的支反力结果施加与已知面力完全等效的节点力。
Main Menu->Solution->Apply->Force/Moment->From Reaction
(7)施加其它必要的载荷和约束，然后求解。
14.在ANSYS中作后处理，观察云图时候如何设置显示截面的切片云图在后处理时候，可以通过菜单
PlotCtrl>Style>Hidden line Option 中设置;
修改type of plot 选项为section, cut plane选择work plane 或者normal to view就可以看到切片显示。
然后操作，CSYS !激活总体笛卡尔坐标系
WPCSYS !工作平面与当前坐标系重合
WPOFFS,-D1 !工作平面X向偏移-D1距离
WPROTA,-45 !工作平面绕z轴转-45度
15.想请问ansysfem，你指的ansys内部接触向导是指什么？帮助文件吗？
ANSYS软件本身带有个接触向导，用它进行接触分析很方便。
具体为：
Main Menu > Preprocessor > Modeling > Create > Contact Pair > Contact Wizard button >
Choose Areas.
Choose Flexible.
Choose Pick Target.
Pick surface of pin hole on block as the target.
Choose Next.
Choose Areas.
Choose Pick Contact.
Pick surface area of pin as the contact.
OK啦！
16.如何得到径向和周向的计算结果?
在圆周对称结构中，如圆环结构承受圆周均布压力。要得到周向及径向位移，可在后处理 /POST1中，通过菜单General Postproc>Options for Outp>Rsys>Global cylindric 或命令Rsys,1 将结果坐标系转为极坐标，则X方向位移即为径向位移，Y向位移即为周向位移。
17.ansys如何对*rst文件进行分析后处理？
一般的读结果的步骤就是：
(1)General Postproc-->Data & File Opts,将RST文件读进去；
(2)使用read result，可以先看last step，如果里面有很多步，按
first step,next step看结果
18.怎样在后处理中显示塑性区？
(1)general postproc\plot result\nodal solution\plastic strain\equivalent plastic strain
(2)命令流：/post1
plnsol,eppl,eqv,2
(3) 在画云图时，采用 user 选项，并填写下面的三个空格，即要显示的最小、最大结果和间隔。塑性部分的应力应该大于等于屈服应力，最小应力可以用屈服应力，最大应力可以略大于屈服应力，再根据想要显示的分段数确定显示间隔。显示一次可能不满足要求，可以显示一次再做调整。用这种办法，塑性部分是彩色的，弹性部分(Von Mises 应力小于屈服应力)是灰色的。试试下列操作:
utility menu -> plotctrls -> style -> contours -> uniform contours -> 在出现的窗口中设置云图的显示参数,自己试一下吧。
19.岩土位移分析的两种ANSYS方法探讨:考虑应力释放与否
近日来看到一篇文章专门介绍ANSYS计算隧道开挖引起沉降的方法，看了以后，颇有感想。请个位同行各抒己见。前提条件：不考虑开挖的应力释放过程(1)一种是传统方法，计算过程为：自重条件SOLVE→杀死单元（即开挖），改变衬砌单元材料（即激活衬砌）→计算得到开挖后的位移。用最后得到的位移减去自重条件下计算的位移即为所求位移。(2)一种是初始荷载法，计算过程为：打开ISWRITE,ON,自重条件SOLVE→得到初始应力文件（后缀为.ist的文件）→ISFILE,READ,文件名（即写入初始应力文件），SOLVE→此时在后处理中可以看到所有的位移场
20./FILNAME, Fname, 1 !开始转换到新建一个新的log文件
/FILNAME, try1, 1 ！开始转换到新建一个try1.log文件
/FILNAME, try2, 1 ！开始转换到新建一个try2.log文件
21.如何在后处理中把对称模型显示为完整模型？
由于模型的对称性，在建模的时候只建了其1/2或者1/4的模型进行计算，
在后处理的时候我该如何才能让它复原，也就是说，显示结果的时候显示
的是一个完整的模型，而不只是模型的其中一部分？
谢谢！
plotctrls>style>symmetry expansion>periodic/cyclic symmetry这样就可以显示全部了。或者你可以把坐标转换成柱坐标然后再复制出其余的实体也可以
22.【分享】画等应力线大全，呵呵
我化了一个晚上才搞出来地
求解完毕后
1 plotcrtls －> device options －> vector mode wireframe: on，在每条等应力线边上产生好多字母，可以在第2步修改
2 plotcrtls －> style －> contours －> contour labeling －> Key vector mode countour labels: on every Nth els 填入一个数字看效果，直到觉得在每条等应力线边上的字母数差不多为止
3 plotcrtls －> style －> contours －> uniform contours: NCONT Number of contours 填入等应力线的数量
4 plotcrtls －> style －> colors －> banded contours colors: band color选择选定等应力线的颜色，选定等应力线由下面的N1,N2,INC决定
5 plotcrtls －>windows contours －>windows options 里面的选项都很有用，自己一个个试试看看效果吧
6 file －> report generator 可以作出白底黑字的图片，如果决得图片合适得话可以用plotcrts －> capture image把图片抓下来
看你那么辛苦，再给你补充两点吧：⑴ 去掉背景颜色：Utility Menu>lotCtrls>Style>Background>Display Picture Background (单击，去除其前的√号，背景变为黑色)
⑵ 显示网格时，去除网格颜色，只显示线条：Utility Menu>lotCtrls>Style>Colors>icked Entity Clors
如下图所示：单击OK。再重新显示Utility Menu>lot>Replot即为线条。
⑶ 硬拷贝为.bmp文件，以便插入到word文档中：Utility Menu>lotCtrls>Hard Copy>To files, 给出文件名。所存文件即在进入Ansys时设的工作目录下。在Ansys图形输出窗口中，显示各种有用图形，需要储存并输出时，均可以该方式存为.bmp 文件，以备用。
不知道大家对这个网格显示满不满意，单元的显示用蓝色，背景白色！其实是很简单的：
/color,wbak,whit
/color,elem,whit
/color,outl,blue
看一看/color命令，你可是设置自己想要得效果
23.ASBW, NA, SEPO, KEEP
Subtracts the intersection of the working plane from areas (divides areas).
SEPO — The resulting areas will have separate, but coincident line(s).
创建接触时可考虑使用
24.如何在程序“外部”修改Ansys建模语句中的参数
如果对已做好的模型再增加仅仅几条语句来修改某些参数，例如用UIMP,1,****修改材料1的参数，可否在程序外部实现？！
打开 log 文件或在 File 菜单下执行 write DB log file，将建模过程写成命令流。然后在该文件中进行修改就是了。不过需要你对 ANSYS 的命令有一些了解才行。学吧！
得到*lgt文件，改为*log文件即可修改操作
25.ANSYS在模拟锚杆支护岩体问题中，是不是要涉及到接触问题，目标面和接触面又是怎么确定的呢？请问:锚杆预应力如何施加？
如果你想研究锚杆的具体受力情况的话，那就要考虑接触，如果你只是泛泛的研究整个结构的力学行为的话就没必要考虑接触。考虑接触的话ansys有自带施加接触工具栏,
***锚杆预应力可以用初始变形添加***
26.隧道开挖模拟方法
小弟正在做一个大跨度隧道的施工模拟。现在主要采取两种方法：
一、直接施加重力场进行计算。第一步，计算初始位移场。后续开挖计算则减去第一步的位移场，得到各阶段的位移。
二、采用初始应力输入的方法。首先计算初始应力场，写出初始应力文件。后续开挖时，读入初始应力，施加重力、相同的边界和等效释放荷载。直接计算各施工阶段的应力场和位移场。
27.你是要应力应变变形图还是要变形曲线图？
要是变形图，就在CONTOR下面，要是看曲线图，就用路径PATH定义就可以了
28.求塑性极限荷载时，结构的变形应该较大，建议把大变形打开。
因为小变形计算时不考虑结构的变形，因此计算是线性的，
而大变形打开时每个荷载步后都会对模型进行修正，其计算是非线性的因而计算结果更精确，如果结构变形比较小时两种结算结果基本相同，但是大变形会消耗更多的资源.
29.如果在接触分析中模型之间存在间隙，为了防止刚体位移，需要调整初始接触条件，
一般有三种方法：
1 通过自动计算contact surface offset来关闭小的间隙(keyopt(5)=1)
2 通过实常数ICONT指定目标面周围环境的调整范围
3 通过实常数PMIN和PMAX来调整目标面位置来调整初始穿透，如果目标面被约束，则PMIN和PMAX无效。
有间隙存在还能做接触分析吗?
1）. 建模时使接触体处于刚好接触的位置；
2）. 通过给定位移来将接触体移到接触位置；
3）. 通过软弹簧把两个分开的物体连起来，采用动态方法求解。
30. 【讨论】 结构计算完成后怎样画出某结点或单元的应力～应变关系曲线？
标准方法：
1， 定义变量：
拾取主菜单：Main Menu>Time Hist postproc>Define Variables>在随之弹出的对话框中点击Add键，定义第一个变量序号为2，选取第一个变量stress,确定与之对应的下一级选项（如Y-direction SY等）；返回定义变量对话框，再点击add键，定义第二个变量序号为3，选取第二个变量strain-elastic及以及对赢得下一级选项（如Y- dir'n EPEL Y等，在应力-应变图中，其向量的取向应相同）。同理再定义变量4，选取变量strain-plastic及与之对应的下一级选项如Y-dir'n EPEL Y等），在应力-应变图中，应变是弹性应变和塑性应变累加的总应变。为使其实现相加，还需进行以下操作：拾取主菜单：Main Menu>Time Hist postproc>math operation>add,定义计算变量序号为5，同时在相应交互框内输入3和4。点击确认键，则由变量3，4代表的应变之和就存在变量 5中。
2，绘制应力-应变曲线：
拾取主菜单：Main Menu>Time Hist postproc>setting>graph.设置x轴向变量为单变量，并将其变量序号定义为5。点击确定键退出退化框。拾取应用菜单：Utility Menu>plot ctrls>styles>Graphs>Modify axis.将x,y坐标轴分别命名为Y-strains,Y-stress,拾取主菜单：Main Menu>Time Hist postproc>graph variables. 在对话框上"the first variable"对应的交互框中输入2。点击确定键，则预想的应力-应变曲线就显示在屏幕上。
ok!试试看！
31. LGEN, ITIME, NL1, NL2, NINC, DX, DY, DZ, KINC, NOELEM, IMOVE
Generates additional lines from a pattern of lines.
建锚杆时可用于复制锚杆
32. ansys图型导入到CAD中
1.ansys中：PLOTCTRLS--》WHITE METAFILE-》选择保存格式为WMF格式
2.打开AUTOCAD，输入WMFIN命令，就可以在CAD中编辑啦
33. ANSYS后处理中如何显示三维实体模型表面结果云图
（1）将需要显示表面结果的三维实体模型的某些表面上的节点选出（Utility>Select）
（2）将显示方式POWRGRPH设置为OFF（命令：/GRAPHICS,FULL）
（3）在/Post1下，绘制结果云图；或者在PlotCtrls>Device Options>Vector Mode…ON（命令/device,vector），可以绘制等值线。
34.ANSYS结果等值线输出
对体和面来说，ANSYS默认的结果输出格式是云图格式，而这种彩色云图打印为黑白图像时对比很不明显，无法表达清楚，这对于发表文章来说是非常不便的。发文章所用的结果图最好是等值线图，并且最好是黑白的等值线图。笔者原来进行这项工作时一般借用photoshop等第三方软件，很麻烦，并且效果不好。现通过摸索，发现通过灵活运用ansys本身也能实现这项功能。现将步骤写给大家，感谢simwe对我的帮助。
（1）将要输出的结果调出，这时为彩色云图；
（2）将云图转换为等值线图的形式
GUI：plotCtrls—>Device Options—>[/DEVI]中的vector mode 选为on
命令：/DEVICE,VECTOR,1
这时结果为彩色等值线，若直接输出，打印为黑白图像时仍然不清晰，为此需进行以下几步将图像转换为黑白形式；
（3） 将背景变为白色
命令：jpgprf,500,100,1
/rep
（4）对等值线中的等值线符号（图中为A,B,C等）的疏密进行调整
GUI： plotCtrls—>Style—>Contours—> Contours Labeling 在Key Vector mode contour label 中选中on every Nth elem，然后在N= 输入框中输入合适的数值，例如5，多试几次，直到疏密合适
命令：/clabel,1,5
（5）将彩色等值线变为黑色
GUI：plotCtrls—>Style—>Colors—>Contours Colors 将Items Numbered 1，Items Numbered 2等复选框中的颜色均选为黑色，图像即可变为黑白等值线图像
命令：/color,cntr,whit,1 等等
（6）最后一步：出图
GUI：plotCtrls—>Capture Image
希望对大家能有所帮助。
35. ANSYS怎么把节点计算结果输出到文件
*cfopen,1,txt
*GET,S1max,node,mmm,s,1,, ! 最大值为S1max ,mmm是节点号
然后*vwrite,S1max
(f20.10)
*cfclos
想get什么自己查查
36. E值只是变形模量,只是和变形有关;
v是泊松比,而泊松比是与侧压力系数有关的,侧压力系数是随泊松比的增大而增大的.
C 和φ值在使用DP材料时直接决定了屈服函数,所以对材料的塑性有关直接的影响,在这两个值中,主要的影响是C值
ANSYS中不同单元间的连接
ANSYS学习 2009-09-17 20:32:07 阅读555 评论0 字号：大中小
一般来说，按“杆梁壳体”单元顺序，只要后一种单元的自由度完全包含前一种单元的自由度，则只要有公共节点即可，不需要约束方程，否则需要耦合自由度与约事方程。
例如：
1. 杆与梁、壳、体单元有公共节点即可，不需要约束方程。
2. 梁与壳有公共节点即可，也不需要约束写约束方程；壳梁自由度数目相同，自由度也相同，尽管壳的rotz是虚的自由度，也不妨碍二者之间的关系，这有点类同于梁与杆的关系。
3. 梁与体则要在相同位置建立不同的节点，然后在节点处耦合自由度与施加约束方程。
4. 壳与体则也要相同位置建立不同的节点 ，然后在节点处耦合自由度与施加约束方程。
举例：
有一长为100mm的矩形截面梁，截面为10X1mm，与一规格为20mmX7mmX10mm的实体连接，约束实体的端面，在梁端施加大小为3N的y方向的压力，梁与实体都为一材料，弹性模量为30Gpa，泊松比为0.3。本例主要讲解梁与实体连接处如何利用耦合及约束方程进行处理。
命令流如下：
FINI
/CLE
/FILNAME,BEAM_AND_SOLID_ELEMENTS_CONNECTION !定义工作文件名
/TITLE,COUPLE_AND_CONSTRAINT_EQUATION !定义工作名
/PREP7
ET,1,SOLID95 !定义实体单元类型为SOLID95
ET,2,BEAM4 !定义梁单元类型为BEAM4
MP,EX,1,3E4 !定义材料的弹性模量
MP,PRXY,1,0.3 !定义泊松比
R,1 !定义实体单元实常数
R,2,10.0,10/12.0,1000/12.0,10.0,1.0 !定义梁单元实常数
BLC4,,,20,7,10 !创建矩形块为实体模型
WPOFFS,0,3.5 !将工作平面向Y方向移动3.5
WPROTA,0,90 !将工作平面绕X轴旋转90度
VSBW,ALL !将实体沿工作平面剖开
WPOFFS,0,5 !将工作平面向Y方向移动5
WPROTA,0,90 !将工作平面绕X轴旋转90度
VSBW,ALL !将实体沿工作平面剖开
WPCSYS,-1 !将工作平面设为与总体笛卡儿坐标一致
K,100,20,3.5,5 !创建关键点
K,101,120,3.5,5 !创建关键点
L,100,101 !连接关键点生成梁的线实体
LSEL,S,LOC,X,21,130 !选择梁线
LATT,1,2,2 !指定梁的单元属性
LESIZE,ALL,,,10 !指定梁上的单元份数
LMESH,ALL !划分梁单元
VSEL,ALL !选择所有实体
VATT,1,1,1 !设置实体的单元属性
ESIZE,1 !指定实体单元尺寸
MSHAPE,0,2D !设置实体单元为2D
MSHKEY,1 !设置为映射网格划分方法
VMESH,ALL !划分实体单元
ALLS !全选
FINI !退出前处理
/SOLU !进入求解器
ASEL,S,LOC,X,0 !选择实体的端面
DA,ALL,ALL !约束实体端面
ALLS !全选
FK,101,FY,-3.0 !在两端施加Y向压力
CP,1,UX,1,21 !耦合节点1和节点21X方向自由度
CP,2,UY,1,21 !耦合节点1和节点21Y方向自由度
CP,3,UZ,1,21 !耦合节点1和节点21Z方向自由度
CE,1,0,626,UX,1,2328,UX,-1,1,ROTY,-ABS(NZ(626)-NZ(2328)) !设置约束方程
CE,2,0,67,UX,1,4283,UX,-1,1,ROTZ,-ABS(NY(67)-NY(4283)) !设置约束方程
CE,3,0,67,UZ,1,4283,UZ,-1,1,ROTX,-ABS(NY(67)-NY(4283)) !设置约束方程
ALLS !全选
SOLVE !保存
FINI !退出求解器
/POST1 !进入通用后处理
PLNSOL, U,Y, 0,1.0 !显示Y方向位移
PLNSOL, S,EQV, 0,1.0 !显示等效应力
ETABLE,ZL1,SMISC,1 !读取梁单元上I节点X方向的力
ETABLE,ZL2,SMISC,7 !读取梁单元上J节点X方向的力
ETABLE,MZ1,SMISC,6 !读取梁单元上I节点Z方向的力矩
ETABLE,MZ2,SMISC,12 !读取梁单元上J节点Z方向的力矩
PLETAB,ZL1 !显示梁单元X方向的力
PLETAB,MZ1 !显示梁单元Z方向力矩
上面所述的不同单元之间的接连方法主要是用耦合自由度和约束方程来实现的，有一定的局限性，只适用于小位移，下面介绍一种支持大位移算法的方法，MPC法。
MPC即Multipoint Constraint,多点约束方程，其原理与前面所说的方程的技术几乎一致，将不连续、自由度不协调的单元网格连接起来，不需要连接边界上的节点完全一一对应。
MPC能够连接的模型一般有以下几种。
· solid 模型-solid 模型
· shell模型-shell模型
· solid 模型-shell 模型
· solid 模型-beam 模型
· shell 模型-beam模型
在 ANSYS中，实现上述MPC技术有三种途径。
1. 通过MPC184单元定义模型的刚性或者二力杆连接关系。定义MPC184单元模型与定义杆的操作完全一致，而MPC单元的作用可以是刚性杆（三个自由度的连接关系）或者刚性梁（六个自由度的连接关系）。
2. 利用约束方程菜单路径Main Menu>preprocessor>Coupling/Ceqn>shell/solid Interface创建壳与实体模型之间的装配关系。
3. 利用ANSYS接触向导功能定义模型之间的装配关系。选择菜单路径Main Menu>preprocessor>Modeling>Creat>Contact Pair，弹出一序列的接触向导对话框，按照提示进行操作，在创建接触对前，单击Optional setting按钮弹出Contact properties对话框，将Basic选项卡中的Contact algorithm即接触算法设置为MPC algorithm。或者，在定义完接触对后，再将接触算法修改为MPC algorithm，就相当于定义MPC多点约束关系进行多点约束算法。
4. 列表与云图
5. ANSYS学习 2009-09-17 20:13:42 阅读329 评论0 字号：大中小
6. 因为列表和应力云图中最大值的不同是由于采用PowerGraphics显示方法造成的。对于实体单元的导出结果（derived results）如应力、应变等，在应力云图中对于几何不连续的点（如各种角点）不会对与该点相连接的单元取平均值，但列表时却会对与该点相连接的单元取平均值（如果模型不包含壳单元的话），因此应力云图中的最大值会比列表中的大，需要小心检查。
对于单元节点解（Element Nodal Solution），在后处理中可有对相连单元取平均值和非平均值两种方式，因此其输出值取决于如下三个因素：
⑴显示模式（PowerGraphics或FullGraphics）：PowerGraphics仅对模型外表面的结果取平均值，而FullGraphics则对模型外表面和内部结果均取平均值；
⑵显示方式（列表或图形）：对于不包含壳单元的模型，在几何不连续部位，列表的结果取平均值，而图形显示（如应力云图等）的结果则不取平均值；
⑶输出选项（Options for Output）：其中的选项控制着结果输出的位置（如壳单元上、下表面、中面等）和结果的计算方法。
随着这三个因素的不同，显示的结果会有一些差别。
但是对于节点自由度解、单元非节点解以及以非平均值命令显示（如PLESOL或PRESOL）的单元节点解则不受这些因素的影响。
ANSYS中图形显示方式有两种：PowerGraphics和Full Graphics 。在用实体单元和壳单元时候，可能会产生不同的图形显示方式导致不同的结果，网上找点英文资料翻译整理如下：
增强图形（PowerGraphics）的优点：
1.显示速度快；
2.可显示二次曲面；
3.在不连续处（材料、几何、实常数等）不进行结果平均处理；
4.可以同时显示Shell单元的顶面和底面应力。
全图形（FullGraphics）的优点：
1.显示参数少，这意味着有在用户间有更好的可移植性；
2.显示结果总是和打印结果一致；
3.结果总是和得到的结果文件一致（没子网格数据插入）。
一般来讲，增强图形（PowerGraphics）会比全图形产生较大（或较保守）的值：
1.表面总会产生较大的应力，增强图形没有对表面以下的单元结果进行平均；
2.在不连续处不进行平均处理，会得到较为真实的图形显示（因为实际上在不连续处的应力和应变是存在差异的）。
对于承载能力计算来说，选择哪种图形显示模式，也可能要依据哪种结果被用来和试验数据进行对比。
只需要在toolbar>powrgrph，在弹出的对话框中选择OFF就可以关闭增强图形显示模式。也可以用命令ERNORM,OFF。这样列表和应力云图中的最大值就一样了。
7. ansys分析出现问题
8. ANSYS学习 2009-09-17 13:12:53 阅读1226 评论1 字号：大中小
9. NO.0001
ESYS is not valid for line element.
原因：是因为我使用LATT的时候，把“--”的那个不小心填成了“1”。经过ANSYS的命令手册里说那是没有用的项目，但是根据我的理解，这些所谓的没有用的项目实际上都是ANSYS在为后续的版本留接口。对于LATT，实际上那个项目可能就是单元坐标系的设置。当我发现原因后，把1改成0——即使用全局直角坐标系，就没有WARNING了。当然，直接空白也没有问题。
NO.0002
使用*TREAD的时候，有的时候明明看文件好好的，可是却出现 *TREAD end-of-file in data read.
后来仔细检查，发现我TXT的数据文件里，分隔是采用TAB键分隔的。但是在最后一列后面，如果把鼠标点上去，发现数据后面还有一个空格键。于是，我把每个列最后多的空格键删除，然后发现上
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
