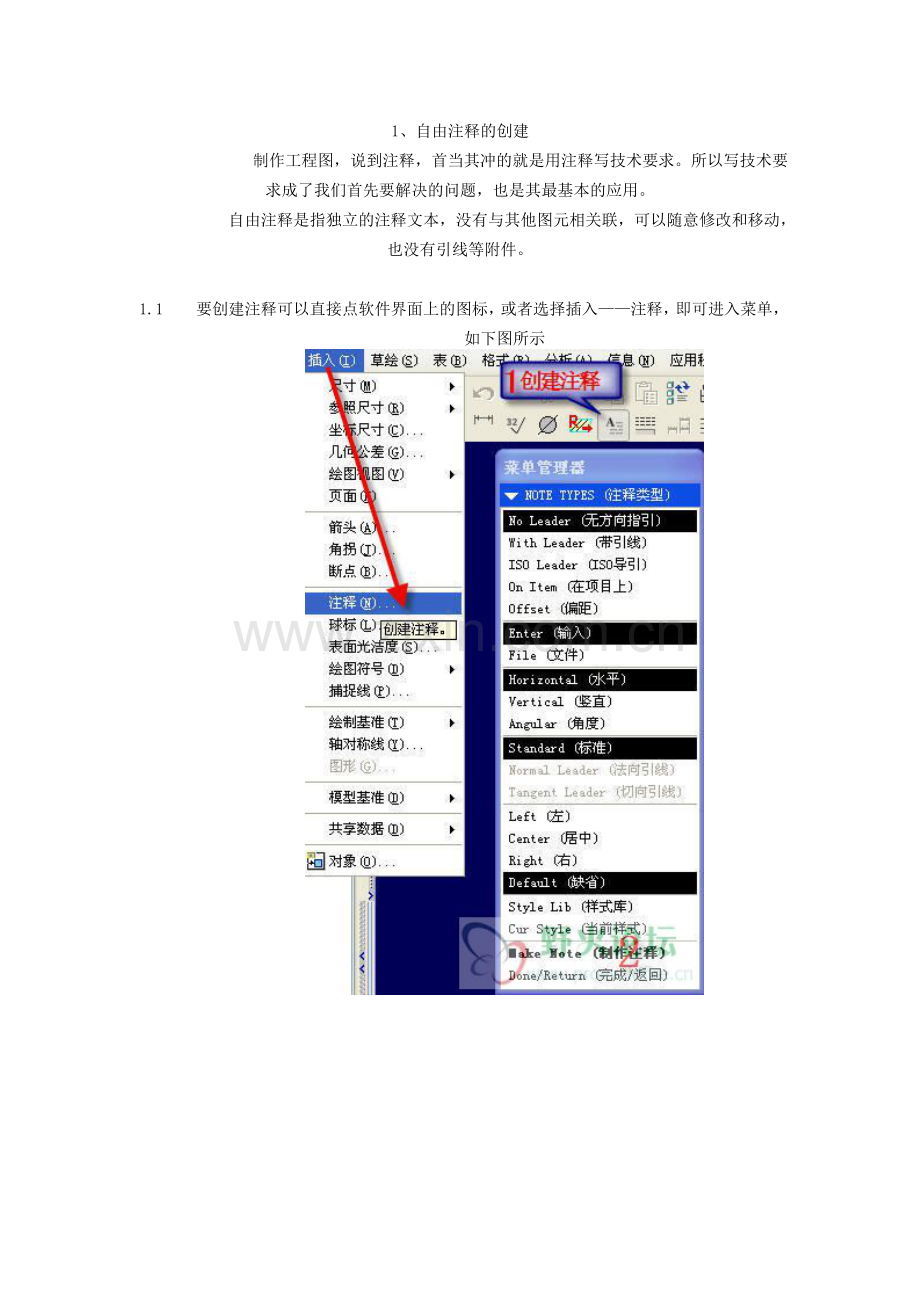

1、自由注释的创建
制作工程图，说到注释，首当其冲的就是用注释写技术要求。所以写技术要求成了我们首先要解决的问题，也是其最基本的应用。
自由注释是指独立的注释文本，没有与其他图元相关联，可以随意修改和移动，也没有引线等附件。
1.1 要创建注释可以直接点软件界面上的图标，或者选择插入——注释，即可进入菜单，
如下图所示
2008-10-8 22:50
2008-10-8 22:50

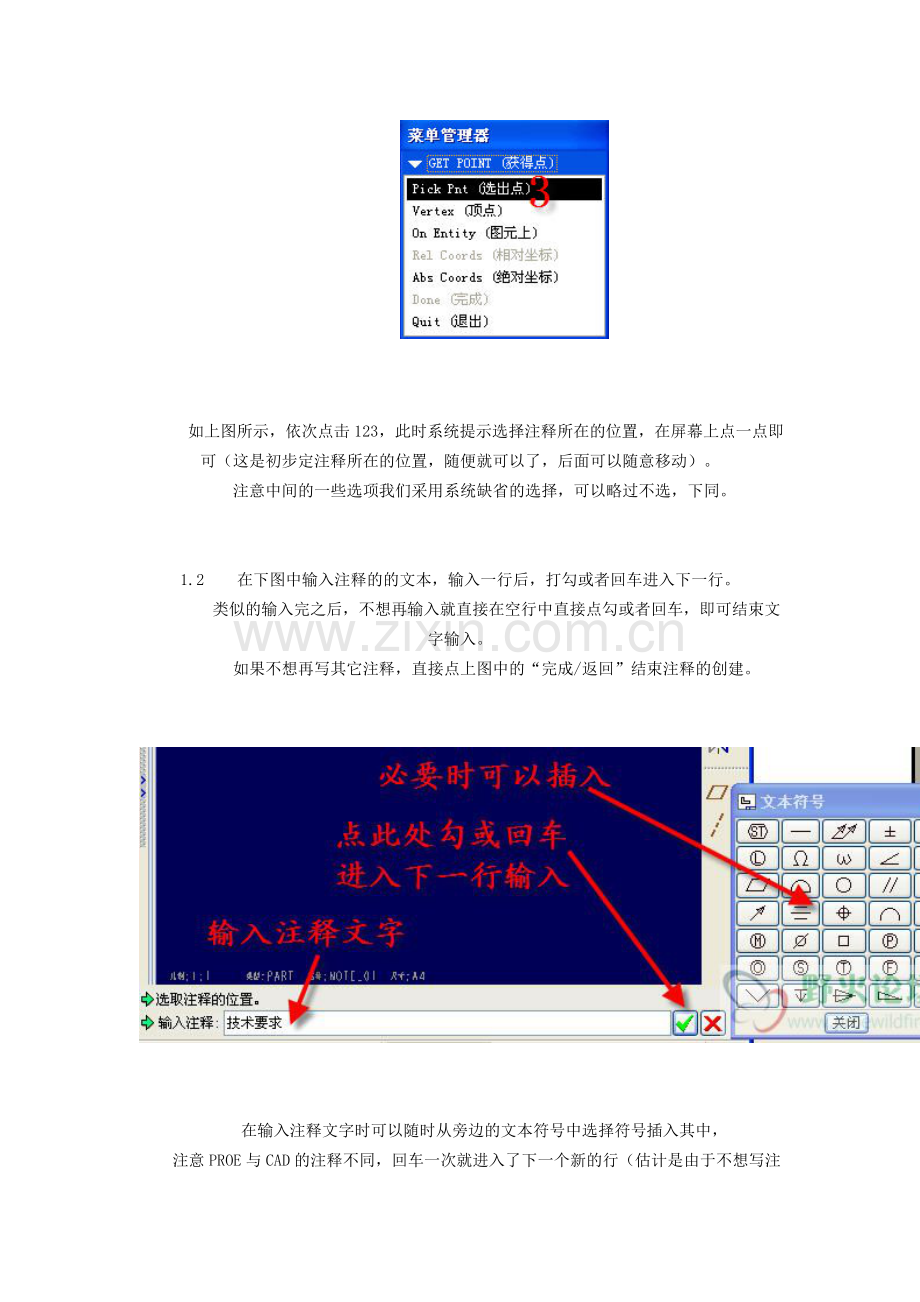

如上图所示，依次点击123，此时系统提示选择注释所在的位置，在屏幕上点一点即可（这是初步定注释所在的位置，随便就可以了，后面可以随意移动）。
注意中间的一些选项我们采用系统缺省的选择，可以略过不选，下同。
1.2 在下图中输入注释的的文本，输入一行后，打勾或者回车进入下一行。
类似的输入完之后，不想再输入就直接在空行中直接点勾或者回车，即可结束文字输入。
如果不想再写其它注释，直接点上图中的“完成/返回”结束注释的创建。
2008-10-8 22:50
在输入注释文字时可以随时从旁边的文本符号中选择符号插入其中，
注意PROE与CAD的注释不同，回车一次就进入了下一个新的行（估计是由于不想写注释占屏幕太大的空间），
进入下一个新行后前面一行是看不见的。
1.3 移动注释
前面我们在创建注释的时候讲到，选择注释位置时是初定的，实际工作中为了图幅布置合理、美观，移动注释是难免的。
我们先用上面讲到的方法创建一个注释，内容如下：
技术要求
1、未注倒角0.5x45°
2、发黑。
下面我们来移动注释
2008-10-8 22:50
经过上面的步骤，自由注释就创建好了，很简单吧？
这样就和CAD达到一样的效果了！当然，我们还可以再进一步，就是编辑注释文字的文本样式。
1.4 编辑文本样式
双击写好的注释（最好在有文字的上面双击，不要双击空白处）
出现注释属性窗口，如下图所示，可以在文本这一栏窗口中，继续输入文字或编辑。
2008-10-8 22:50
在文本样式一栏窗口中，编辑文本样式，如字体、颜色、大小等
注意灰色不可修改的部分，把相应栏前面的勾去掉，即可修改，
如修改高度，要先去掉缺省前面的勾。
2008-10-8 22:50
2、带引线注释的创建
前面在创建自由注释时，我们直接点“制作注释”，其实菜单里还是有很多其他选项的。
下面我们介绍带引线的注释，顾名思义，带引线一定是指向某个图元或者项目的注释。
2008-10-8 22:57
2.1 创建带导引线注释步骤
2008-10-8 22:57
2008-10-8 22:57
2008-10-8 22:57
接下来和创建自由注释一样，输入注释文字。在这里我们只输入123
2.2 更改注释附件（箭头、指向的图元等）
如果需要写注释后更改依附图元或箭头样式，可以将注释点红后在箭头处右键——编辑附件
如下图所示
2008-10-8 22:57
2008-10-8 22:57
后面的菜单和我们开始创建时一样，选择箭头样式再选图元，操作方法不再详述。
2.3 引线的方向与类型
前面我们讲到，带导引线的注释，引线的方向类型就变为可选了，如下图所示，
标准是既不是切向也不是法向的任意方向，可以在写完注释之后任意调整方向位置，
而法向与切向则确定的引线的方向，调整注释时只能延着切向或法向移动了！
2008-10-8 22:57
上面这个图中是倒角常用标注方法，注意箭头选择无，并选好依附图元。
从前面的注释菜单中我们还发现有一个，“ISO导引”，其实这与“带引线”是相类似的，其实创建过程后面步骤是一样的。
下图可以看出区别，一个文字在引线一边，另一个文字在引线的上面。并且可以通过右键的切换引线类型随时进行切换。
2008-10-8 22:57
3、在项目上和偏距的用法
这两种方式实际运用得比较少（至少我是如此），这两种方式所创建的注释是没有导引线的，
其目的在于实现注释与图元或者绘图项目的关联，使注释与项目相关联后可以一起移动，从而避免发生因移动尺寸或视图而注释产生的错位现象。
3.1 在项目上
创建方式很和自由注释类似，只要选择在项目上，
如注释——在项目上（在其他项目使用缺省的情况下）——制作注释——选择依附的图元——输入文本。
如下图以依附一条边为例：
2008-10-8 23:09
2008-10-8 23:09
使用“在项目上”，与依附图元相关联注释则不能单独移动，只有图元（或图元所在视图）移动时注释才能跟随一起移动，
因此这个注释相对于依附图元的位置是固定的。依附的图元可以是边、基准点、坐标系、曲线或者曲面上的一点等等。
3.2 偏距
“偏距”与“在项目上”相类似，但比起在项目上要灵活一些。
创建方法类似，注释——在项目上（在其他项目使用缺省的情况下）——制作注释——选择依附的图元——输入文本。
如下图以依附一个线性尺寸为例：
2008-10-8 23:09
2008-10-8 23:09
使用“偏距”，与依附图元相关联注释可以单独移动，也可以和依附的图元一起移动，因此这个注释相对于依附图元的位置不是固定的。
依附的图元可以是尺寸、形位公差等等。
说到关联，可能大家还会联想到在工程图草绘时，要想草绘后的图元与视图关联可以一起移动，可以采用编辑——组——与视图相关的方法来解决。
相类似的，注释也可以应用这一功能。
但要注意，要先选择注释（点红），再点编辑——组——与视图相关/对象相关。
我们可以先创建自由注释，然后使用与对象相关的办法，即可达到与使用“偏距”相同的效果。
4、注释文本的方向
注释文本的方向比较简单，下图就可以说明。
一般来讲，我们常用的也是水平最多，至于竖直的文本方向，
这里PROE采用和尺寸标注一样的方向，是从下往上读取的，也符合我们的读图习惯。
2008-10-8 23:12
当然，注释的方向不限于自由注释，带引线的注释也一样可以。
同时我们还可以通过编辑文本样式来改变倾斜的角度，如下图所示，双击注释——文本样式
2008-10-8 23:12
论坛中曾有网友问到自上而下的竖直注释如何做的问题，显然用PROE常规的做法是不能的。
竖直注释它只会从下往上读，这时我们变通一下，以一个字就为一行的办法来解决，多个列就以多个注释放在一起，勉强可以应付。
如下图所示
5、注释的对齐及样式
注释的对齐，很好理解，有左、居中、右和缺省选项，
其实就是左对齐、居中、右对齐而已。缺省状态下是和左对齐一样的，
这里的左、右、中是以创建注释时放置注释所点的位置以准的。以自由注释为例，如下图所示
2008-10-8 23:15
注释的样式，这里指的是文本样式，即有关字体、大小、颜色等设置的文本格式。
这里先介绍文本样式库，可以理解为所有文本样式（或称格式）的集中地。
格式——文本样式库，就可以看到当前所有的文本样式。选择某一种，点修改即可看到这与注释的文本样式设置窗口是类似的。
2008-10-8 23:15
2008-10-8 23:15
2008-10-8 23:15
我们可以修改系统某种文本样式，也可以新建一种文本样式，方法比较简单此处不再详述。
我们还可以将某种文本样式设为缺省的文本样式，格式——缺省文本样式－选择，就可以了。
比如说我们新建一种文本样式001，设为仿宋体，并把001设为缺省文本样式，那么我们在创建注释时，在缺省状态下，所有的注释都是仿宋体。
当然，我们也可以在创建注释的时候去选择不同的样式。
或者创建完注释后，双击注释，在文本样式窗口中修改文本样式。
在没有设置缺省文本样式的前提下，系统默认以工程图配置文件*.dlt所设置的文本选项作为缺省样式。
6、注释文件的保存与调用
细心的读者，或许发现，在注释中右键可以有保存注释的选项，同样的双击出现的注释属性中也有保存的图标。
2008-10-8 23:20
2008-10-8 23:20
6.1 保存注释文本文件
通过在注释右键——保存注释或者在注释属性中保存，输入文件名，
就可以将注释保存成一个纯文本文件，该文件可以修改打开方式，用记事本打开。
如下图所示
2008-10-8 23:20
注意默认的情况下会保存到当前的工作目录，你可能在保存后应该移动文件到指定目录下，以方便以后调用。
6.2 调入注释文本文件
保存了注释文本文件后，以后做同样的或类似的注释时就可以直接调入了，免去了每次重复输入的麻烦，方便快捷。
只要我们在创建注释时，选择自文件，而不是输入，找到保存过的注释文件，就可以直接调用。
如下图所示
2008-10-8 23:20
当然，我们也可以在注释属性中调入，前面已提到。对于想替换注释，无疑在属性中调入会更方便一些。
讲一个小技巧，注释可以输入空格作为一个注释哦！
双击这个“空格”的注释，就可以到属性中进行输入文本或者调用注释文件了，在不想一行一行输入文字的时候就很方便了。
在讲config.pro中时候曾提到，PROE软件很多的文件调用都是可以在config.pro中指定路径的。
这个注释文件也不例外，为此，我们可以将常用的一些注释文本保存为注释文本文件，并放在指定目录中，每次使用直接调用即可。
例如，将所有常用注释文件保存在D:\Program Files\peizhi\note目录下面，
在config.pro中增加pro_note_dir D:\Program Files\peizhi\note就可以在调入时快速找到这个目录。
注意这个目录却不是立刻到达的，还要多点一下，如下图所示
2008-10-8 23:20
6.3 补充
尽管注释文件可以保存，但由于其保存的只是一个纯文本文件，（例如文件名为ABC.txt.1其实只是多了一个版本的流水号）而这个文本文件是不能保存文本的文本样式的。
比如说，我们将注释文件文本属性改变（如改变字体等操作）之后保存，再次调用时，这些文本属性是不会保留的。
注释文件的字体和文本样式缺省状态下由工程图配置文件*.dtl决定。
因此，如果你使用的字体全部使用工程图配置文件*.dtl中设定的字体，则没有问题。
如果你使用的字体与配置文件不一样，那么调入注释文件后，你可能就要改变注释的文本样式了。
7、注释的编辑技巧
前面讲过在实际制图中注释的移动与编辑有时是难免的，在此讲解一下，注意的事项与技巧。
7.1 首先，我们先看将注释选择后（点红）的图面显示。
2008-10-8 23:30
这些小红点可以拖动注释或者把注释沿某一方向移动，大家不妨试一试，
当光标移到红点位置就会发生相应的变化，按住左键可以实现拖动。
同样的，这样的小红点在PROE的工程图还会有很多，比如说形位公差、尺寸、符号等，其操作也是一样的。
7.2 多行注释可以单独选择某一行
如下图所示我们用鼠标，在不同位置点击，就可以选中注释不同的部分。
可以将某一行单独选中，改变其文本样式。大家可以试试，多点几下就能找到门路了。
2008-10-8 23:30
其实不仅是自由注释，带引线的注释也一样可以。
同样的，后面我们讲到手写公差的时候，也一样可以单独选中上/下偏差来改变其文字大小。
7.3 不同位置，不同的右键菜单
在选择注释后，在不同的位置右键可以得到不同的菜单，有时这样的菜单可以提高我们的工作效率。
这里不再详述，大家自己尝试一下就会明白。
举一个例子，前面我们曾讲到更改引线箭头样式的方法，其实点红注释后，在箭头的末端（尖端）右键可以更快的更改箭头样式。
注意我们前面右键出现的是“编辑附件”，而现在出现的是“箭头样式”。如下图所示
2008-10-8 23:30
7.4 注释的复制粘贴操作
对于注释，有时或许我们会对PROE长长的下拉菜单感到繁琐，除了使用快捷键之外，不妨使用复制粘贴也可提高工作效率。
方法很简单就是先复制已做好的注释（当然前提是已有一个注释），再粘贴，然后再进行修改。
对于需要修改文本样式的情况，比较方便。
步骤如下图所示，注意当选选择原注释的基点时，系统会弹出一个新的独立窗口，注意可以放大缩小以方便找到要复制的注释，选择完后窗口会自动关闭。
2008-10-8 23:30
2008-10-8 23:30
2008-10-8 23:30
2008-10-8 23:31
复制粘贴操作，除了使用右键菜单外，使用菜单栏的图标直接点击，
或者使用ctrl+c以及ctrl+v都是可以的，并且步骤相同。
复制之后就可以编辑文本或者修改文本样式了，这样显然比一步一步创建注释更快一些。
8、注释中特殊文本的创建
8.1 下图所示是我们在论坛的一道练习题（注释练习01）
2008-10-9 20:04
2008-10-9 20:04
1、图1可以直接用“ISO导引”写注释，注意选择图元里按ctrl键可以多选
步骤：注释——ISO导引——输入——水平——标准——居中——制作注释
——按住crtl键选两边线线——点放置位置——输入文字。
当然，也可以按缺省的对齐方式做完后，修改文本样式，水平为中心。
2、图2可以用“带引线”写注释，ctrl键多选，步骤与图1类似
步骤：注释——带引线——输入——水平——标准——缺省——制作注释
——按住crtl键选两边线线——点放置位置——输入文字
图2也可以在图1的基础上，点红注释右键，切换引线类型
注意此项在实践运用中很有用
3、改变箭头
可以把注释点红，然后鼠标放在箭头最前端（尖端处）右键箭头样式进行修改
也可以点红注释后，在箭头处右键，编辑附件，选样式后，选边修改。
8.2 引线指向特定行
下图所示是我们在论坛的一道练习题（注释练习02）
2008-10-9 20:04
2008-10-9 20:04
这题相当简单，只要在所在行前面加@O（字母O）即可，则引线会连到有@O的那一行。
其余步骤和注释练习01是相同的。
8.3 用注释写形位公差
下图所示是我们在论坛的一道练习题（注释练习03）
2008-10-9 20:04
这题主要是练习使用@[text可以为text加左框，以及用text@]可以为text加右框的运用。
如第一个垂直度，可以用注释写，输入文字时输入@[?@]@[0.05@]@[A@],?为垂直度符号，输入时可以从文本符号中选择。
注意做注释时选择法向引线。类似的，第二处平行度，也如法炮制，@[?@]@[野火论坛@]@[A@]?为平行度符号。
因为使用系统的形位公差标注是不能输入中文值的，所以只能用注释来写，没得造假。
这样用注释标的形位公差是不会在三维模型中显示的，所以也就没有了建层隐藏的问题。
当然，形位公差也可以定制成符号来调用，只要将垂直度平行度等符号、公差值、基准等式做为可变文本，使用起来也很方便。
8.4 用注释写尺寸公差
下图所示是我们在论坛的一道练习题（注释练习04）
2008-10-9 20:04
这题主要是为了练习在注释中使用@+text@#可以实现上标，使用@+text@#可以实现下标的功能。
上面几个注释除了上下偏差以外都用创建自由注释的方法做，只在在直径数值后面加相类似的上下标文字即可。
2008-10-9 20:54
注意第4个，写好后，再把上/下偏差点红，
右键－文本样式——将文本高度改小，如下图所示
当然，也可以从菜单格式——文本样式——选择好偏差——确定，进行修改效果是一样的。
2008-10-9 20:04
2008-10-9 20:04
8.5 特殊格式注释
下图所示是我们在论坛的一道练习题（注释练习06）
2008-10-9 20:04
2008-10-9 20:04
前面我们曾讲到，多行注释可以直接选择到某一行，从而可以编辑某一行的文本样式。
而这一题要做的是将一行分割成几段，对每一段都可以单独选中并可以对其文本样式进行编辑。
方法是{1:text}就可以将text单独分离出来，就可以选中text，注意前面的1只是个流水号，是可以任意的，1后面是冒号“：”
图1的输入方法是：
2008-10-9 20:54
由于两头已单独分离，所以中间那一段就自然分离出来的，不用再加大括号等分隔符。
写完之后，单独选择相应的字段编辑文本样式，改字体、大小、斜角等。
2008-10-9 20:04
图2的输入方法是：
2008-10-9 20:54
写完之后，单独选择相应的字段编辑文本样式，改字体、大小、斜角、下划线等。
9、注释中参数的引用
注释中可以直接引用相关参数，从而达到引用时间、尺寸、符号等绘图项的目的。这里请允许我再啰嗦一段内容——学会利用PROE的帮助。
帮助是一个软件最为原汁原味的应用讲解，尽管PROE帮助几乎没有图片，只有枯燥的文字，甚至是相当难懂。
但我们还是要看，从帮助中来解决我们的问题，包括我们很多论坛的问题，其实搜索一下帮助就可以解决。
甚至在一些论坛的某些所谓的原创内容、精华帖也只不过是帮助里的内容，复制粘贴再稍作修改而已。
市面上所销售的教材又何偿不是如此?
问题可能永远解答不完，但我们更重视的是寻求答案的方法与途径。
下面，我们就用PROE里的帮忙搜索注释可以引用哪些参数。
而详细绘图指的就是我们常说的工程图
2008-10-9 20:31
2008-10-9 20:31
至于，注释中可以引用的参数就不一一列举了，按照上图方法自己操作一遍就可以找到。
下面主要介绍几个比较常用的参数引用方法，
注意我们这里所说的引用是指引用的内容是作为注释的一部分，和注释是一个整体。
9.1 引用尺寸&ad#
这里的&ad#是指尺寸的ID号，可以通过信息——切换尺寸，来切换尺寸数值和ID号。
而&ad#与&d#的区别在于，前者是手动标注的尺寸，后者是自动标注（显示）的尺寸。
2008-10-9 20:31
在默认的情况下，在写注释时，尺寸会自动转换为ID号，你也可以在写注释前，先通过信息——切换尺寸的方法查看尺寸ID。
写注释时是否转换为ID号，由config.pro一个选项控制,switch_dims_for_notes 默认值为yes
在注释中引用尺寸后，当尺寸变化时，注释也一起变化，从而实现关联。
对于引用尺寸后，原尺寸会自动消失的问题，甚为不解。
我们可以通过复制粘帖注释的办法来解决，复制后删除原注释，尺寸就会自动显示。
希望以后的版本可以解决此问题。
9.2 引用日期&todays_date
在注释中写上&todays_date，则会自动转变（软件自动计算）为当前的日期，如08-10-08。
但这只是注释的创建时间，是不会改变的。
这一参数同样可以用在表格中，比如在格式文件（图框）中，在表格里引用&todays_date作为设计时间，则每次调用图框时会自动计算。
但是要在格式文件的单元格中写，而不能用注释写，否则不能自动计算时间。
如果图框用的是CAD转进来的，不是表格而是线条，那么无法引用此参数。
所以，一般建议最好在PROE里画表格做图框。
关于日期的格式可以有多种，年月日，月日年等等，也支持中文。直接在帮助中搜索“日期”即可找到，这里不再详述。
9.3 引用符号&sym(symbolname)
Symbolname指的是符号的名称。
下图所示是我们在论坛的一道练习题（注释练习05）
2008-10-9 20:31
（三角形符号请到原帖中下载）
上图注释中引用了两个符号，一个是粗糙度符号，另一个是三角形的标志。
当然，要引用这两个符号要先知道这两个符号的名称是什么。
一个简单的办法，就是再次执行插入表面光洁度或者自定义符号的步骤，然后选名称，系统即会罗列用过的符号名称。
而通常自定义的符号名称自己是知道的，如上图中三角形标志符号名称即为其文件名sym001。
我们只要查粗糙度的符号（或其它系统自带的符号）就可以了。如下图所示
2008-10-9 20:31
上图实际输入的是
“技术要求
1、底面粗糙度必须达到要求&sym(standard1)
2、尺寸&sym(sym001)在装配前必须检验”
2008-10-9 20:31
如果引用的符号有可变文本(如表面粗糙度)，系统会提示输入值。
同样的，插入符号后，可以单独选取符号进行大小的修改。
注释中参数的引用就讲到这里，其它参数大家可以如法炮制试一试就可以了，方法是一样的。
Ps：
2008-10-10 21:50
其实有个更简单的标注方法，不妨试试：
www.@Oproewildfire@O.com @+野火论坛@#
认真@O解答@O网友的每一个@O@[问题@]@O!
共同学习，@O一起进步@O！
（就是用@O当分割符）
2008-10-9 20:04
2008-10-8 23:12
2008-10-8 23:09
2008-10-8 22:57
