新建郑州至焦作城际铁路工程HNCJS-NO. 2标段

路基相关工程作业指导书

编制：

复核：

审批：

中铁七局集团有限公司郑州至焦作城际铁路工程项目经理部
2010年10月

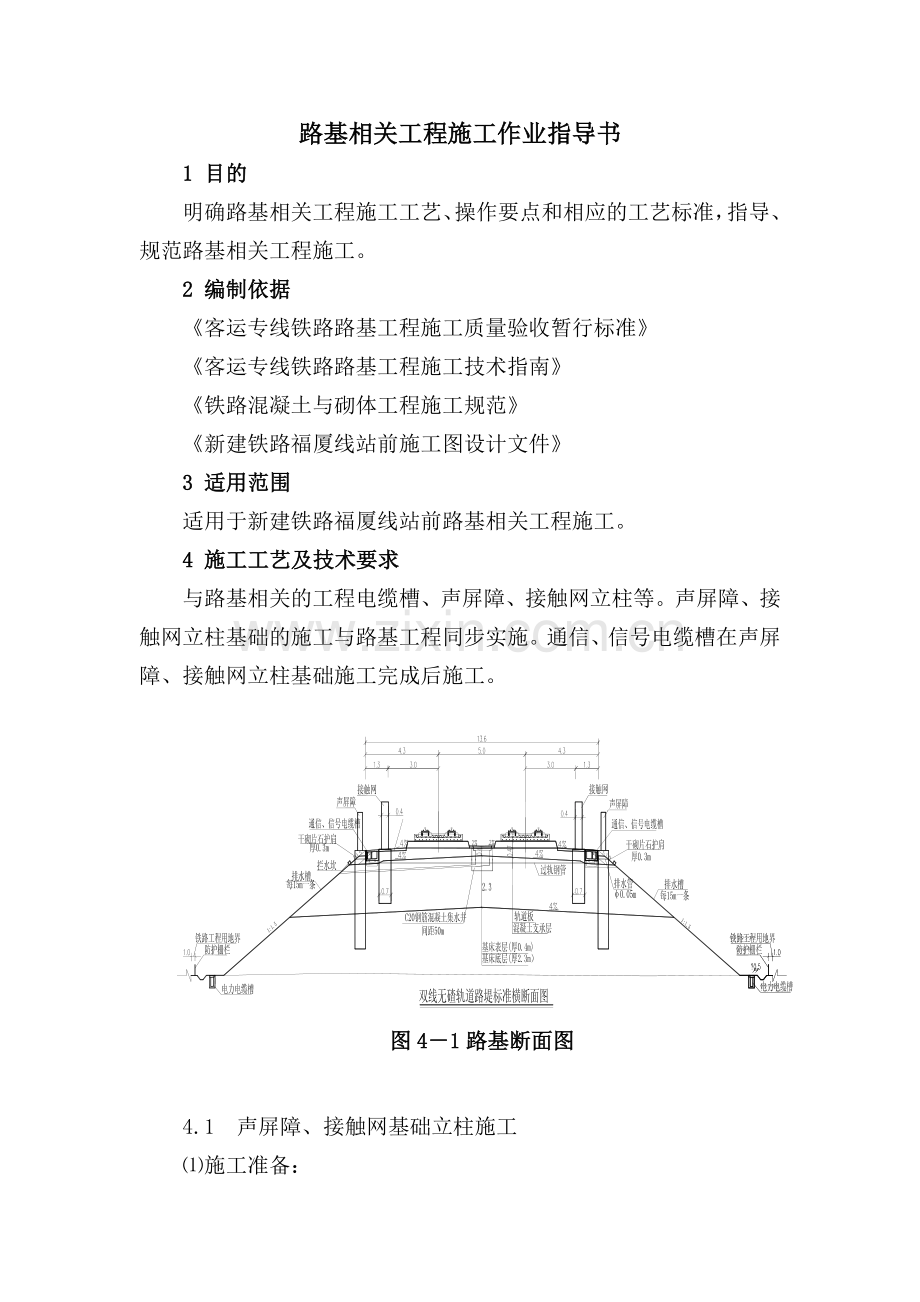

路基相关工程施工作业指导书
1 目的
明确路基相关工程施工工艺、操作要点和相应的工艺标准，指导、规范路基相关工程施工。
2 编制依据
《客运专线铁路路基工程施工质量验收暂行标准》
《客运专线铁路路基工程施工技术指南》
《铁路混凝土与砌体工程施工规范》
《新建铁路福厦线站前施工图设计文件》
3 适用范围
适用于新建铁路福厦线站前路基相关工程施工。
4 施工工艺及技术要求
与路基相关的工程电缆槽、声屏障、接触网立柱等。声屏障、接触网立柱基础的施工与路基工程同步实施。通信、信号电缆槽在声屏障、接触网立柱基础施工完成后施工。

图4－1路基断面图

4.1 声屏障、接触网基础立柱施工
⑴施工准备：
①施工前施工人员应熟悉并复核设计图纸、施工技术规范和招标技术规范，领会设计意图。
②在路基基床施工完成并检验合格后，清理平整出施工场地，并尽量减少对路基基床的破坏。
③按照复核后的测量资料测量放线，定出控制轴线，钉木桩标出接触网立柱中心位置，并设置护桩。
④施工机械设备、人员就位。组织施工人员学习施工技术规范，施工前向施工人员明确施工中应注意事项，以防野蛮施工。
路基基床表层施工检验合格后，进行现场放样。为保证路基完整性采用干取土钻机或旋挖钻掏土，然后用串筒进行基础砼的灌注施工。
⑵施工工艺
①钻孔
钻孔时采用钻桶带螺旋钻头对准桩位钻进50～80cm，然后去掉螺旋钻头用钻桶干钻成孔，边钻边清碴，钻孔深度和垂直度应符合设计和技术规范要求；钻孔渣清理倒在配合运输的自卸车汽车上，不得倒在级配碎石表面，出碴及时从路基上运走。
钻到设计高度清理余碴后，安装钢筋笼及固定地脚螺栓的框架，安装钢筋笼时在钢筋笼四周做好导向装置，每2.0m沿钢筋笼四周设置一道。钢筋笼下放到位后应将钢筋笼固定，以免钢筋笼在浇注砼时上浮。钢筋笼安装时，钢筋笼和孔壁间垫混凝土垫块来保证钢筋笼的保护层。
②砼浇注
砼采用拌和站集中拌和，采用罐车将砼运输到现场后配合串桶灌注混凝土，串桶底离混凝土面高度不应超过2.0m，以防止混凝土离析。振动棒振捣密实，混凝土分层捣固，每层厚度不应大于30cm；施工人员在井下捣固混凝土时应做好安全防护工作。混凝土浇注完成以后将预埋的地脚螺栓上的砼清除干净，并将地脚螺栓校正。最后将混凝土表面收平并覆盖养护成桩，基础混凝土表面应与路基表面衔接平顺。
施工时，可按照13～14根或26～28根钻孔桩为一组，每组安装完钢筋笼等后同时浇注，不能及时浇注的孔用模板盖住孔口，以免杂物或施工人员掉入。施工工艺框图如下：

施工准备
桩位测设
旋挖钻机就位
干法钻孔
成孔检查
安装串筒、立模
灌注砼
养生
砼拌和
砼运输
预埋件安装
钻渣外运
质量检验
钢筋笼安装
钢筋笼加工

接触网支座基础、声屏障基础施工工艺框图

⑶注意事项
①钻孔渣清理倒在配合运输的自卸车汽车上，不得倒在级配碎石表面，防止污染。
②施工过程中应及时将接触网与路基基床的接触周边用沥青砂浆封闭。
③接触网基础钻孔完成未灌注砼前应作好基础的防排水，以免施工用水或雨水进入接触网孔内。基础钻孔施工时最好安排在晴天施工。
④接触网基础按照设计要求施工，钻孔应按照操作规程施工；超挖的基础不得采用废碴回填，为保证路基完整采用与基础同标号的砼回填。
⑤有渗水暗沟地段应在基础浇注并达到一定强度后再挖渗沟。
⑥接触网拉线基础与下锚支柱基础平面应符合设计要求，下锚拉线的下锚环方向应在支柱基础中心和拉线基础中心连线上。
⑦基础预埋的地脚螺栓应准确。
4.2 电缆槽施工
电缆槽采用钢筋砼结构，槽身及盖板在预制构件厂预制。
⑴施工方法
①施工准备
通信信号电缆槽施工安排在接触网立柱基础与声屏障基础施工完成后进行；测量出电缆槽中线桩位置及轴线。
仔细检查运输到施工工地的预制件的完整型，对于有缺陷、强度达不到设计要求的预制块不能够使用。
②预制
电缆槽槽身和盖板采用在预制厂集中预制，模板采用定做的定型模板，能够循环使用。预制厂的模板数量应能满足现场施工需要。电缆槽槽身和盖板按长1.0m的标准块预制，预制好的电缆槽槽身和盖板应及时养护。预制通信、信号电缆槽时应按照设计要求预留排水孔，预制时采用每0.5m一根φ8mm镀锌钢筋将通信和信号槽分开，注意槽身底部横坡。电缆槽槽身和盖板预制时要预埋吊环。电缆槽按照设计在设计位置设置手孔。
待砼强度达到设计强度80%以上时用自带起重机具的汽车运输到指定位置。
③安装
路基基床表层级配碎石完成后，用开槽机切割成沟槽，施工中开挖一段、安装一段。沟槽开挖中要做好排水设施，以免施工废水或雨水进入沟槽。电缆槽由人工配合5～8t汽车吊安装，砂浆勾缝。
电缆槽安装时采用施工线配合3m水平尺施工，以保证电缆槽平顺；电缆槽安装时应保证砂浆粘贴密实，接缝结合完好。盖板安装时应平整、无错台、牢固，盖板间隙应符合设计要求，铺设平顺。
电缆槽埋设完成后，外侧再砌筑路肩浆砌片石，槽身靠路基中线侧的缝隙用沥青砂浆填塞密实。过渡段电缆槽连接要平顺。
⑵ 施工工艺

模型制做
槽节预制
基床表层填筑
表层验收
测设电缆槽位置
专用设备开挖
坐浆安装电缆槽
节段之间连接处理
四周用砂浆填塞
砂浆养生
砼拌和
砼运输
预留、预埋件安装
质量检验

电缆槽施工工艺框图

⑶注意事项
①电缆槽与级配碎石、接触网支柱、声屏障基础之间的间隙用沥青混凝土填塞密实，填塞材料、密实度要符合设计要求，以防止表水渗入路基本体。
②电力电缆槽在路基路堤坡脚或路堑地段的侧沟平台完成后,内夯填中粗砂。
③电缆槽施工时不应破坏侧沟和侧沟平台、堑坡坡脚及路肩边坡。
5 质量控制及检验
5.1声屏障、接触网基础工程
接触网及声屏障基础等与无碴轨道相关配套工程在路基完成后采用干钻法成孔满槽浇筑砼，确保路基完整性及无碴轨道质量。
接触网及声屏障基础的基坑必须全部用混凝土灌注密实，表面应与路基表面衔接平顺。
⑷检验方法
声屏障、接触网基础工程的检验项目、检验数量执行《客运专线铁路路基工程施工质量验收暂行标准》
5.2电缆槽工程
电缆槽开挖应采用专用的机械设备。不得因其施工而损坏、危及路基的稳固和安全。
⑶检验方法
电缆槽施工的检验项目、检验数量执行《客运专线铁路路基工程施工质量验收暂行标准》。
