减速机的附件
减速机是冶金设备中的重要部件，它应用广，耗量大。对已经发生故障的减速机不及时修理，会严重影响生产而对损坏的减速机，不修复使用也是很不经济的。在冶金企业使用最多的是各种开线圆柱齿轮减速机，现对其附件介绍如下：
启盖螺钉

挡油环

吊钩

为了保证减速机的正常工作，除了对齿轮、轴、轴承组合和箱体的结构设计应给予足够重视外，还应考虑到为减速机润滑油池注油、排油、检查油面高度、拆装时上下箱体的精确定位、吊运等辅助零部件的合理选择和设计。

1） 观察孔及其盖板　

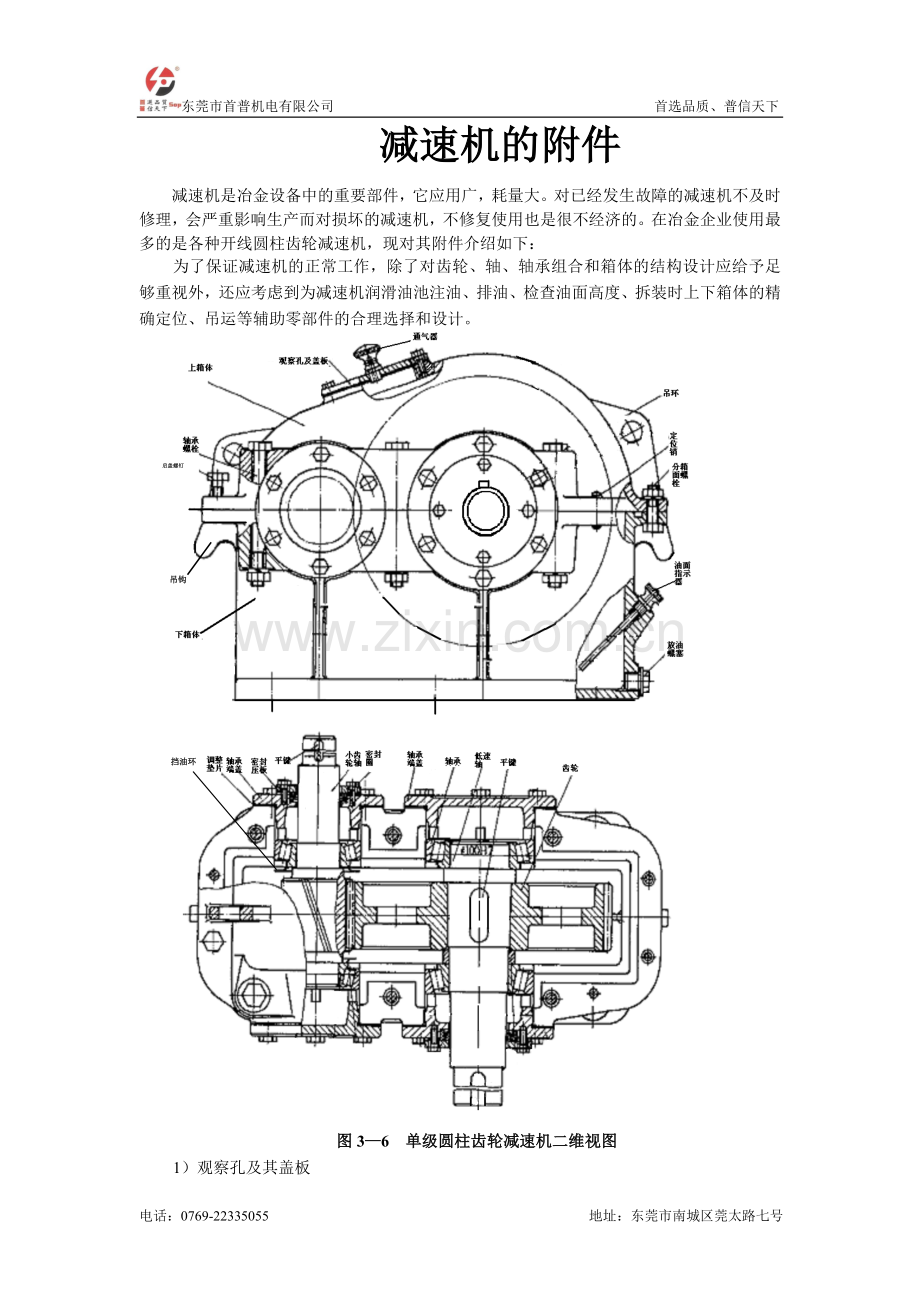

图3—6 单级圆柱齿轮减速机二维视图
1）观察孔及其盖板　
为了检查传动零件的啮合情况、接触斑点、侧隙，并向箱体内注入润滑油，应在箱体的上部适当位置设置观察孔。图３－6中观察孔设在上箱顶盖能够直接观察到齿轮啮合部位的地方。平时，观察孔的盖板用螺钉固定在箱盖上。图中检查孔为长方形，其大小应允许将手伸入箱内以便检查齿轮啮合情况。
2）通气器
减速机工作时，箱体内温度升高，气体膨胀，压力增大。为使箱内受热膨胀的空气能自由地排出以保证箱体内外压力平衡，不致使润滑油沿分箱面和轴伸出段或其他缝隙渗漏，通常在箱体顶部装设通气器。图３－6中采用的通气器是具有垂直、水平相通气孔的通气螺塞。通气螺塞旋紧在检查孔盖板的螺孔中。有的通气器结构装有过滤网，用于工作环境多尘的场合，防尘效果较好。
3）轴承盖和密封装置
为了固定轴系部件的轴向位置并承受轴向载荷，轴承座孔两端用轴承盖密封。轴承盖有凸缘式和嵌入式两种。图３－6采用的是凸缘式轴承盖．利用六角螺钉固定在箱体上。在轴伸处的轴承盖是透盖，透盖中装有密封装置。凸缘式轴承盖的优点是拆装、调整轴承比较方便，但和嵌入式轴承盖相比，零件数目较多，尺寸较太，外观不够平整。
4）轴承挡油环
轴承稀油润滑时和干油润滑时挡油环的功能和结构都是不同的。轴承稀油润滑时，挡油环只安装在高速齿轮轴上，其功能是防止齿轮齿侧喷出的热油进入轴承，影响轴承寿命。当齿根圆直径大于轴承座孔径时，也可不必安装挡油环。当轴承干油（润滑脂）润滑时，在每个轴承的靠近箱体内壁一侧都应安装挡油环，其作用是阻止箱体内的液体润滑油稀释轴承中的润滑脂。
5）定位销
为了精确地加工轴承座孔，并保证每次拆装后轴承座的上下半孔始终保持加工时的位置精度，应在精加工轴承座孔前，在上箱盖和下箱座的联接凸缘上配装定位销。图３－6采用的两个定位圆锥销安置在箱体纵向两侧联结凸缘上，并呈非对称布置以加强定位效果。
6）启盖螺钉
为了加强密封效果，通常在装配时于箱体剖分面上涂以水玻璃或密封胶，因而在拆卸时往往因胶结紧而使分开困难。为此常在箱盖联接凸缘的适当位置，加工出1～2个螺孔，旋入启盖用的圆柱端或平端的启盖螺钉，旋动启盖螺钉便可将上箱盖顶起。
7）油面指示器
为了检查减速机内油池油面的高度，以便经常保证油池内有适当的油量，一般在箱体便于观察、油面较稳定的部位，装设油面指示器。图３－6采用的油面指示器是油标尺。
8）放油螺塞
换油时，为了排出污油和清洗剂，应在箱体底部、油池的最低位置处开设放油孔。平时放油孔用带有细牙螺纹的螺塞堵住。放油螺塞和箱体接合面间应加防漏用的垫圈。
9）油杯
滚动轴承采用润滑脂润滑时，应经常补充润滑脂。因此箱盖轴承座上应加油杯，供注润滑脂用。
10）起吊装置
为了便于搬运，常需在箱体上设置起吊装置，如在箱体上铸出吊环或吊钩等。图３－6上箱盖设有两个吊环，下箱座铸出两个吊钩。
二、 减速机检修的一般原则：
1、 对大型减速机必须制定和严格执行减速机机修规程。
2、 要定期检查修理。检查主要是忠官检查，不要轻易大拆大卸，安排专人检修，要制定严格的检修制度和手续，做好检修记录。
3、 要严格保证润滑油的各种性能反指标和特殊要求，检查时应化验，过滤，分析，评定润滑油的性能。
4、 要换配件时，应时配件进行检查，确认合格后再按原装配要求进行装配。
5、 在检修装配时，要按原有的标记装配和安装，并保证零部件间，原来的相互位置关系和要求的精神度，如齿轮的接触面，减速机纵横和水平度，联轴器的同轴度等。
6、 减速机检修时，要进行跑和试运转，检查合格再投入生产。
