常炼钢种化学成分.doc

钢种
标准
C%
Si%
Mn%
P%
S%
Q195
GB/T700-2006
≤0.12
≤0.30
≤0.50
≤0.035
≤0.040
内控
0.08～0.10
0.13～0.18
0.40～0.50
≤0.035
≤0.040
Q215A
GB/T700-2006
≤0.15
≤0.35
≤1.20
≤0.045
≤0.050
内控
0.10～0.13
0.13～0.18
0.40～0.55
≤0.045
≤0.050
Q215B
GB/T700-2006
≤0.15
≤0.35
≤1.20
≤0.045
≤0.045
内控
0.10～0.13
0.13～0.18
0.40～0.55
≤0.045
≤0.045
Q235A
GB/T700-2006
≤0.22
≤0.35
≤1.40
≤0.045
≤0.050
内控
0.14～0.18
0.13～0.18
0.45～0.60
≤0.045
≤0.050
Q235B
GB/T700-2006
≤0.20
≤0.35
≤1.40
≤0.045
≤0.045
内控
0.14～0.18
0.13～0.18
0.45～0.60
≤0.045
≤0.045
Q275A
GB/T700-2006
≤0.24
≤0.35
≤1.50
≤0.045
≤0.050
内控
0.16～0.22
0.13～0.18
0.65～0.75
≤0.045
≤0.050
Q275B
GB/T700-2006
厚度≤40mm
≤0.21
≤0.35
≤1.50
≤0.045
≤0.045
GB/T700-2006
厚度＞40mm
≤0.22
≤0.35
≤1.50
≤0.045
≤0.045
内控
0.15～0.20
0.13～0.18
0.65～0.75
≤0.045
≤0.045
Q295A
GB/T1591-94
≤0.16
≤0.55
0.80～1.50
≤0.045
≤0.045
内控
0.10～0.15
0.20～0.40
1.00～1.30
≤0.035
≤0.040

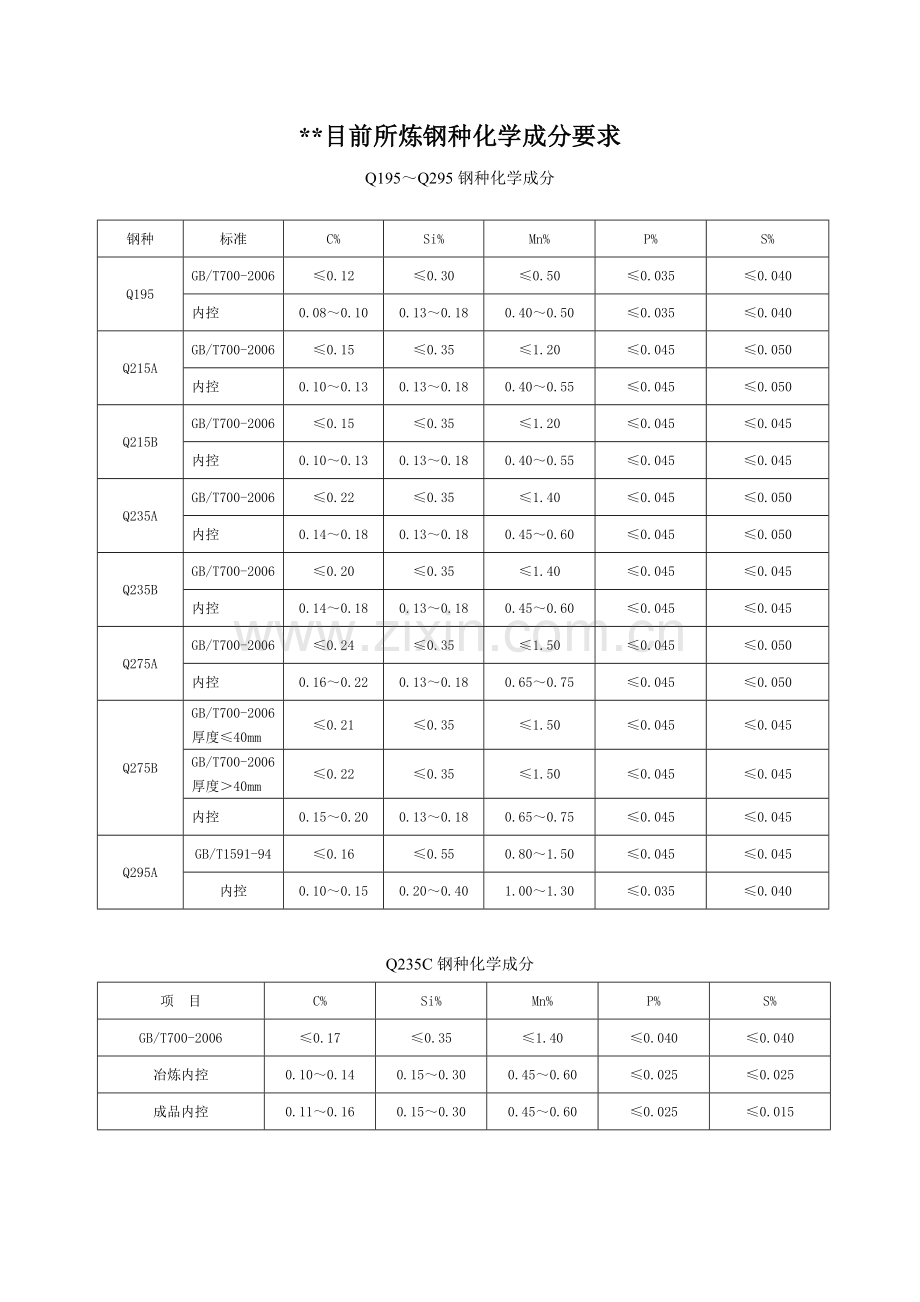

**目前所炼钢种化学成分要求
Q195～Q295钢种化学成分

Q235C钢种化学成分
项 目
C%
Si%
Mn%
P%
S%
GB/T700-2006
≤0.17
≤0.35
≤1.40
≤0.040
≤0.040
冶炼内控
0.10～0.14
0.15～0.30
0.45～0.60
≤0.025
≤0.025
成品内控
0.11～0.16
0.15～0.30
0.45～0.60
≤0.025
≤0.015

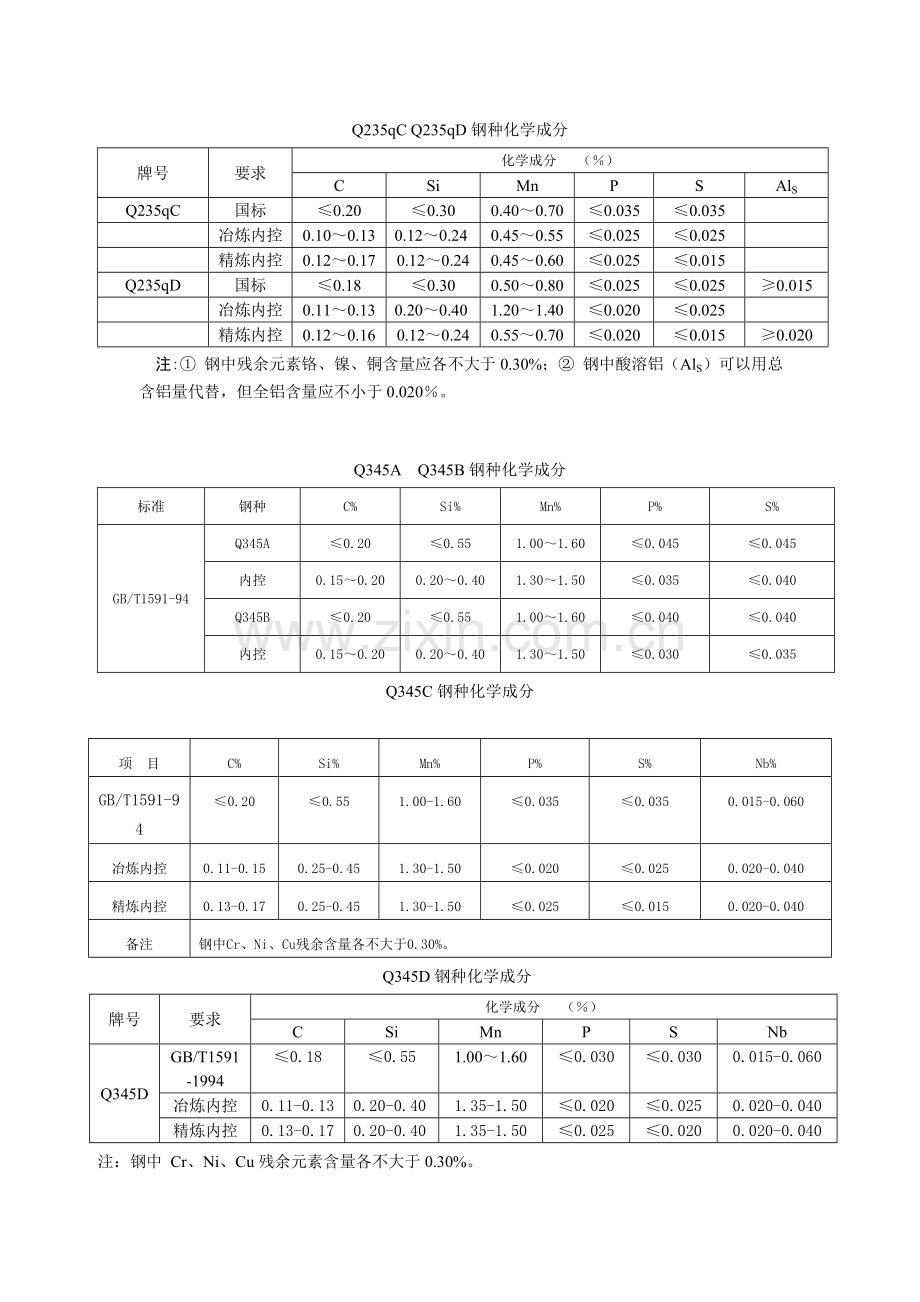

Q235qC Q235qD钢种化学成分
牌号
要求
化学成分 （％）
C
Si
Mn
P
S
AlS
Q235qC
国标
≤0.20
≤0.30
0.40～0.70
≤0.035
≤0.035

冶炼内控
0.10～0.13
0.12～0.24
0.45～0.55
≤0.025
≤0.025

精炼内控
0.12～0.17
0.12～0.24
0.45～0.60
≤0.025
≤0.015

Q235qD
国标
≤0.18
≤0.30
0.50～0.80
≤0.025
≤0.025
≥0.015

冶炼内控
0.11～0.13
0.20～0.40
1.20～1.40
≤0.020
≤0.025

精炼内控
0.12～0.16
0.12～0.24
0.55～0.70
≤0.020
≤0.015
≥0.020
注:① 钢中残余元素铬、镍、铜含量应各不大于0.30%；② 钢中酸溶铝（AlS）可以用总含铝量代替，但全铝含量应不小于0.020％。

Q345A Q345B钢种化学成分
标准
钢种
C%
Si%
Mn%
P%
S%
GB/T1591-94
Q345A
≤0.20
≤0.55
1.00～1.60
≤0.045
≤0.045
内控
0.15～0.20
0.20～0.40
1.30～1.50
≤0.035
≤0.040
Q345B
≤0.20
≤0.55
1.00～1.60
≤0.040
≤0.040
内控
0.15～0.20
0.20～0.40
1.30～1.50
≤0.030
≤0.035
Q345C钢种化学成分
项 目
C%
Si%
Mn%
P%
S%
Nb%
GB/T1591-94
≤0.20
≤0.55
1.00-1.60
≤0.035
≤0.035
0.015-0.060
冶炼内控
0.11-0.15
0.25-0.45
1.30-1.50
≤0.020
≤0.025
0.020-0.040
精炼内控
0.13-0.17
0.25-0.45
1.30-1.50
≤0.025
≤0.015
0.020-0.040
备注
钢中Cr、Ni、Cu残余含量各不大于0.30%。
Q345D钢种化学成分
牌号
要求
化学成分 （％）
C
Si
Mn
P
S
Nb
Q345D
GB/T1591-1994
≤0.18
≤0.55
1.00～1.60
≤0.030
≤0.030
0.015-0.060
冶炼内控
0.11-0.13
0.20-0.40
1.35-1.50
≤0.020
≤0.025
0.020-0.040
精炼内控
0.13-0.17
0.20-0.40
1.35-1.50
≤0.025
≤0.020
0.020-0.040
注：钢中 Cr、Ni、Cu残余元素含量各不大于0.30%。

Q345E钢种化学成分
牌号
要求
化学成分 （％）
C
Si
Mn
P
S
Nb
Q345E
GB/T1591-1994
≤0.18
≤0.55
1.00～1.60
≤0.025
≤0.025
0.015-0.060
冶炼内控
0.11-0.13
0.20-0.40
1.35-1.50
≤0.020
≤0.025
0.020-0.040
冶炼内控
0.13-0.17
0.20-0.40
1.35-1.50
≤0.025
≤0.015
0.020-0.040
注：钢中 Cr、Ni、Cu残余元素含量各不大于0.30%。

Q345qC、D、E化学成分要求
牌号
要求
化学成分 （％）
C
Si
Mn
P
S
Nb
Q345qC
GB/T714-2000
≤0.20
≤0.60
1.00～1.60
≤0.035
≤0.035

冶炼内控
0.11-0.13
0.20-0.40
1.20-1.40
≤0.025
≤0.025
0.01-0.025

精炼内控
0.12-0.17
0.20-0.40
1.20-1.40
≤0.025
≤0.015
0.01-0.025
Q345qD
GB/T714-2000
≤0.18
≤0.60
1.10～1.60
≤0.025
≤0.025
≤0.045

冶炼内控
0.11-0.13
0.20-0.40
1.20-1.40
≤0.020
≤0.025
0.01-0.025

精炼内控
0.12-0.16
0.20-0.40
1.20-1.40
≤0.020
≤0.015
0.01-0.025
Q345qE
GB/T714-2000
≤0.17
≤0.50
1.20～1.60
≤0.020
≤0.015
≤0.045

冶炼内控
0.10-0.13
0.20-0.40
1.20-1.40
≤0.015
≤0.025
0.01-0.025

精炼内控
0.10-0.14
0.20-0.40
1.20-1.40
≤0.015
≤0.008
0.01-0.025
注：1、钢中 Cr、Ni、Cu残余元素含量各不大于0.30%，Q345qD、E钢中Als不小于0.015%。2、碳当量控制在0.43%以内。

Q420A、B 化学成分要求
牌号
要求
化学成分 （％）
C
Si
Mn
P≤
S≤
Nb
Q420A
GB/T1591-1994
≤0.20
≤0.55
1.00～1.70
0.045
0.045
0.015～0.060
Q420B
GB/T1591-1994
≤0.20
≤0.55
1.00～1.70
0.040
0.040
0.015～0.060
Q420A\B
冶炼内控
0.11～0.14
0.20～0.40
1.30～1.50
0.025
0.020
0.020～0.040
Q420A\B
精炼内控
0.13～0.17
0.20～0.50
1.30～1.50
0.025
0.015
0.020～0.040
注：钢中 Cr、Ni、Cu残余元素含量各不大于0.30%。

Q420C、D化学成分
牌号
要求
化学成分 （％）
C
Si
Mn
P≤
S≤
Nb
Q420C
GB/T1591-1994
≤0.20
≤0.55
1.00～1.70
0.035
0.045
0.015～0.060
Q420D
GB/T1591-1994
≤0.20
≤0.55
1.00～1.70
0.030
0.040
0.015～0.060
Q420C\D
冶炼内控
0.11～0.14
0.20～0.40
1.30～1.45
0.025
0.020
0.020～0.040
精炼内控
0.13～0.17
0.20～0.50
1.30～1.45
0.025
0.015
0.020～0.040
注：钢中 Cr、Ni、Cu残余元素含量各不大于0.30%。

Q460C Q460D Q460E钢种化学成分引用GB/T1591-94。
项 目
C%
Si%
Mn%
P%
S%
Nb%
Ti%
AlS
Q460C--GB
≤0.20
≤0.55
1.00-1.70
≤0.035
≤0.035
0.015-0.060
0.02-0.20

Q460D--GB
≤0.20
≤0.55
1.00-1.70
≤0.030
≤0.030
0.015-0.060
0.02-0.20

Q460E--GB
≤0.20
≤0.55
1.00-1.70
≤0.025
≤0.025
0.015-0.060
0.02-0.20

冶炼内控
0.11-0.15
0.25-0.45
1.40-1.60
≤0.020
≤0.025
0.025-0.040
0.005-0.010

精炼内控
0.13-0.17
0.25-0.45
1.40-1.60
≤0.025
≤0.015
0.025-0.040
0.005-0.010
0.005-0.015

Q550D Q550E钢种化学成分
牌号
要求
化学成分 （％）
C≤
Si≤
Mn
P≤
S≤
Nb≤
Mo≤
Ni≤
Cr≤
Ti≤
Als≤
Q550D
GB/16270
0.18
0.55
1.00~1.60
0.030
0.030
0.06
0.40
1.00
0.6
0.20

Q550E
0.18
0.55
1.00~1.60
0.025
0.025
0.06
0.40
1.00
0.6
0.20

Q550D/E
冶炼内控
≤0.08
0.20~0.40
1.50~1.60
0.020
0.025
0.04~0.05
0.025~0.040
0.10~0.20
0.10~0.15

微量
Q550D/E
精炼内控
0.10~0.14
0.20~0.50
1.50~1.70
0.020
0.015
0.040~0.055
0.025~0.040
0.10~0.25
0.10~0.25
0.010~0.020
微量
目标值
0.11~0.13
0.20~0.50
1.50~1.60

注：钢中 Cu残余元素含量不大于0.30%，N 元素含量不大于0.020%，酸溶铝微量

SS400化学成分要求
项 目
C%
Si%
Mn%
P%
S%
JIS
-
-
-
≤0.050
≤0.050
冶炼内控
0.12～0.14
0.12～0.30
0.50～0.70
≤0.025
≤0.030
精炼内控
0.14～0.18
0.12～0.30
0.50～0.70
≤0.030
≤0.020

Q245R钢化学成分
牌号
要求
化学成分 （％）
C
Si
Mn
P
S
Nb
Alt≥
Q245R
GB/713-2008
≤0.20
≤0.55
0.50-1.00
≤0.025
≤0.015

0.020
冶炼内控
0.11-0.15
0.25-0.45
0.70-0.90
≤0.020
≤0.025
0.005-0.015

精炼内控
0.11-0.17
0.25-0.45
0.70-0.90
≤0.020
≤0.015
0.005-0.015

注：1、GB/713-2008中规定：如果钢中加入Nb、V、Ti等微量元素，Alt含量的下限不适用。
2、钢中 Cr、Ni、Cu残余元素含量各不大于0.30%，钼应不大于0.080％，这些元素的总含量应不大于0.70％。

Q345R钢种化学成分
牌号
要求
化学成分 （％）
C
Si
Mn
P
S
Nb
Alt
Q345R
GB/713-2008
≤0.20
≤0.55
1.20-1.60
≤0.025
≤0.015

0.020
冶炼内控
0.11-0.15
0.25-0.45
1.40-1.55
≤0.020
≤0.025
0.020-0.040

精炼内控
0.11-0.17
0.25-0.45
1.40-1.55
≤0.020
≤0.015
0.020-0.040

注：1、GB/713-2008中规定：如果钢中加入Nb、V、Ti等微量元素，Alt含量的下限不适用。
2、钢中 Cr、Ni、Cu残余元素含量各不大于0.30%，钼应不大于0.080％，这些元素的总含量应不大于0.70％。

45 S40C S45C S50C钢种化学成分
标准
钢种
C%
Si%
Mn%
P%
S%
GB711-88
45
0.42～0.50
0.17～0.37
0.50～0.80
≤0.035
≤0.040
内控
0.42～0.48
0.17～0.35
0.60～0.80
≤0.030
≤0.035
JISG4051-2005
S40C
0.37～0.43
0.15～0.35
0.60～0.90
≤0.030
≤0.030
内控
0.37～0.43
0.17～0.35
0.65～0.85
≤0.030
≤0.025
JISG4051-2005
S45C
0.42～0.48
0.15～0.35
0.60～0.90
≤0.030
≤0.030
内控
0.42～0.48
0.17～0.35
0.65～0.85
≤0.030
≤0.025
JISG4051-2005
S50C
0.47～0.53
0.15～0.35
0.60～0.90
≤0.030
≤0.030
内控
0.47～0.53
0.17～0.35
0.65～0.85
≤0.030
≤0.025

CCSB钢种化学成分
项 目
C%
Si%
Mn%
P%
S%
GB712-2000
≤0.21
≤0.35
0.80-1.20
≤0.035
≤0.035
冶炼内控
0.10-0.13
0.17-0.25
0.80-1.00
≤0.025
≤0.025
精炼内控
0.11-0.18
0.17-0.25
0.80-1.00
≤0.030
≤0.025
3.1.1.2 钢中碳当量： Cep（%）=C+Mn/6≤0.40%。
3.1.1.3 钢中Cr、Ni、Cu残余含量各不大于0.30%。

S355J2钢种化学成分
牌号
要求
化学成分 （％）
C
Si
Mn
P
S
Nb
B
S355J2

≤0.20
≤0.55
≤1.60
≤0.035
≤0.035
≥0.05
≥0.0008
冶炼内控
0.11～0.14
0.20～0.40
1.40～1.50
≤0.025
≤0.025
0.05～0.06
0.0008～0.002
精炼内控
0.15～0.17
0.20～0.40
1.40～1.55
≤0.025
≤0.015
0.05～0.06
0.0008～0.002
注：不精炼时，冶炼内控成分执行精炼内控要求。
1 钢种标准及化学成份

钢种
牌号
化 学 成 分(%)
C
Si
Mn
P
S
V/Nb
Ceq
普碳钢
HPB235
≤0.22
≤0.30
≤0.65
≤0.045
≤0.050

HPB300
≤0.25
≤0.55
≤1.50
≤0.045
≤0.050

低合金钢
HRB335
≤0.25
≤0.80
≤1.60
≤0.045
≤0.045

≤0.52
HRB400
≤0.25
≤0.80
≤1.60
≤0.045
≤0.045
按内控标准控制
≤0.54
注：1.生产过程中化学成份按集团公司内控标准控制；2.新增品种见操作要点。
