用PB绘制对比图形
（深圳：独孤求败 2003-05-27）
    作为一个完善的信息系统，它给用户的界面应该是图文并茂的，尤其是在同一坐标内绘出各种指标对比曲线，就更加生动
和直观了，目前这种需求是比较迫切的，为此，笔者以POWERBUILDER6.0作为开发工具，数据库选用ORACLE7，作了本文，详解
一下这种对比图的产生方法。
一、建表
    如果在同一坐标系内绘制多条曲线，在建表的过程中就应该考虑到表的结构问题，一般建立三个字段就行了。举一个例子
，我们要在同一坐标系内绘出钢材、煤、水泥和石灰的进货曲线，表（JHTAB）的结构包含时间（SJ）、类别（LB）、数量
（SL）三个字段就行了，并将SJ和LB设为主键。
二、所用到的数据窗口介绍
    建立窗口W_1,在上边建立两个数据窗口DW_1、DW_2，DW_1的数据窗口类型选图形格式，用来产生对比图；DW_2为数据维护
窗口，选择GRID式，数据维护完毕，DW_1中立即动态地刷新图形。
    三、详细编程过程
    1、和ORACLE数据库连接的SCRIPT语句
    dbtSQLCA.DBMS="o72"
    SQLCA.LogID="zb"
    SQLCA.LogPass="zbpasswd"
    SQLCA.UserID="zb"
    SQLCA.ServerName="@snt2"
    Connect using sqlca;
    open(w_1)

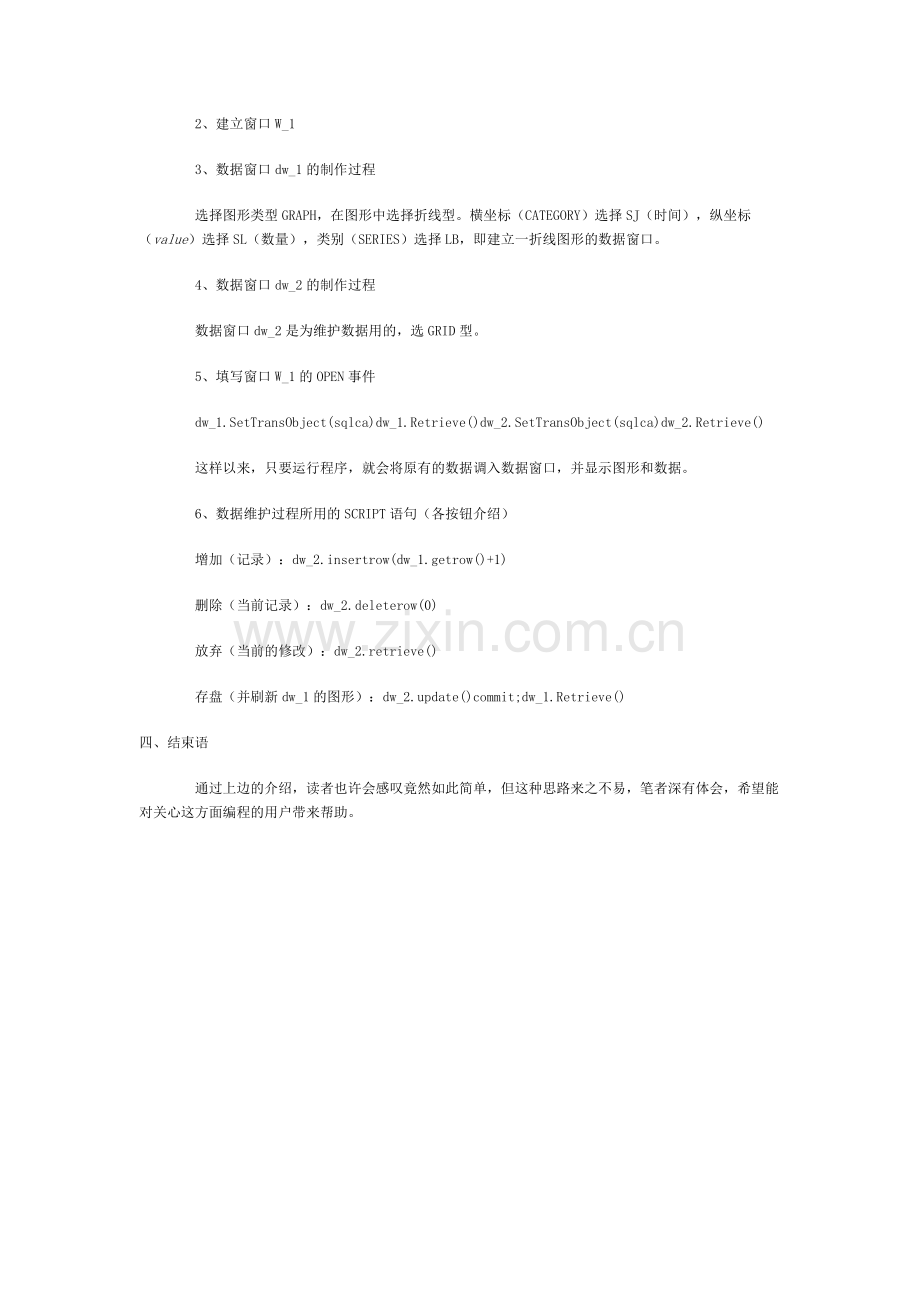

    2、建立窗口W_1
    3、数据窗口dw_1的制作过程
    选择图形类型GRAPH，在图形中选择折线型。横坐标（CATEGORY）选择SJ（时间），纵坐标（value）选择SL（数量），类别（SERIES）选择LB，即建立一折线图形的数据窗口。
    4、数据窗口dw_2的制作过程
    数据窗口dw_2是为维护数据用的，选GRID型。
    5、填写窗口W_1的OPEN事件
    dw_1.SetTransObject(sqlca)dw_1.Retrieve()dw_2.SetTransObject(sqlca)dw_2.Retrieve()
    这样以来，只要运行程序，就会将原有的数据调入数据窗口，并显示图形和数据。
    6、数据维护过程所用的SCRIPT语句（各按钮介绍）
    增加（记录）：dw_2.insertrow(dw_1.getrow()+1)
    删除（当前记录）：dw_2.deleterow(0)
    放弃（当前的修改）：dw_2.retrieve()
    存盘（并刷新dw_1的图形）：dw_2.update()commit;dw_1.Retrieve()
四、结束语
    通过上边的介绍，读者也许会感叹竟然如此简单，但这种思路来之不易，笔者深有体会，希望能对关心这方面编程的用户带来帮助。
