导学案《电学计算题专题》
班级 姓名 座号
一、学习目标
1.理解电学公式并会应用；
2.理解电学规律并会应用；
3.会解答电学计算题。
二、电学公式 ：
1.欧姆定律:
纯电阻电路中
2.电功计算公式:W= = = =

3.电功率计算公式:P= = = =

4.电热计算公式:Q=

Q=

三、电学规律：
规律
类型

串联电路

并联电路

电流规律

电压规律

电阻规律

电功规律

电功率规律

比值规律

四、解题步骤 ：
1.认真审题
2.找关系
3.列出表达式
4.代入数据求解

五、当堂练习
R1
R2
S1
S2
A

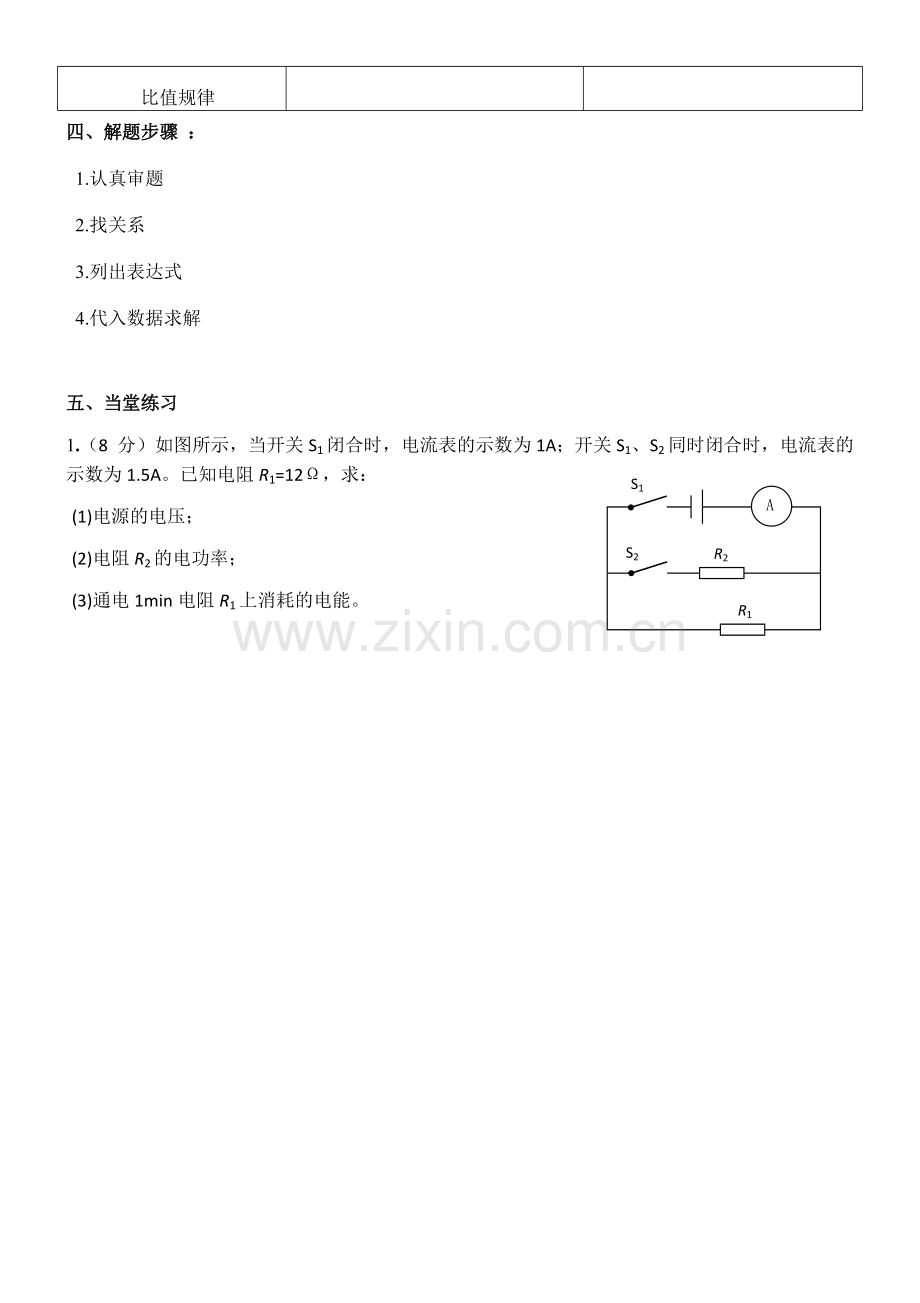

1.（8 分）如图所示，当开关S1闭合时，电流表的示数为1A；开关S1、S2同时闭合时，电流表的示数为1.5A。已知电阻R1=12Ω，求：
(1)电源的电压；
(2)电阻R2的电功率；
(3)通电1min电阻R1上消耗的电能。

2. 一台电动机，电阻为0.5Ω，接在220V电路中，工作时通过的电流为20A，通电10min，求：
（1）消耗的电能；
（2）产生的热量；
（3）做的机械功；
（4）电能转化为机械能的效率。
