瓦楞纸材料以及印刷知识优秀课件.ppt

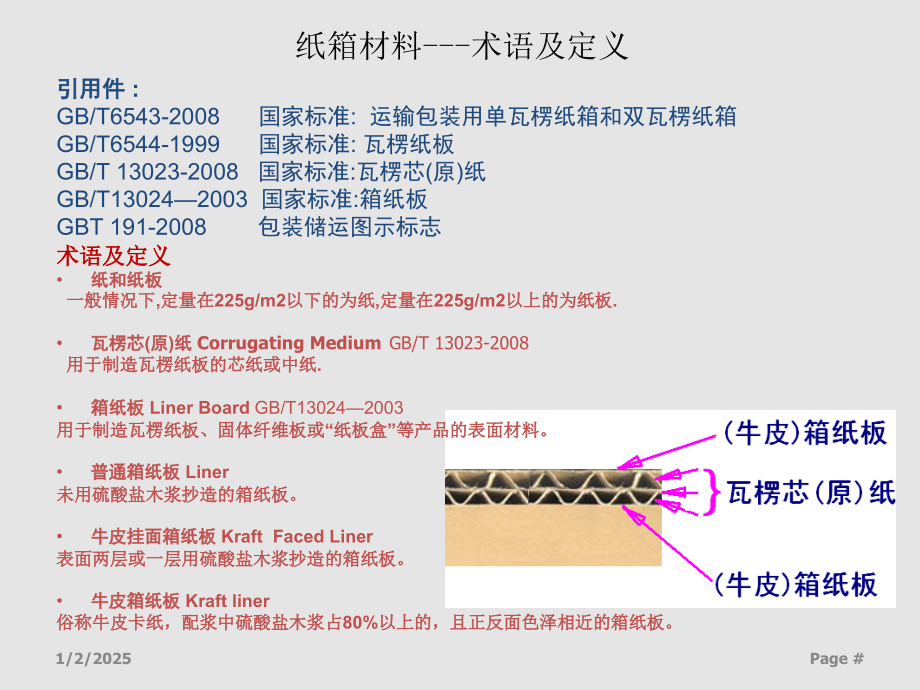

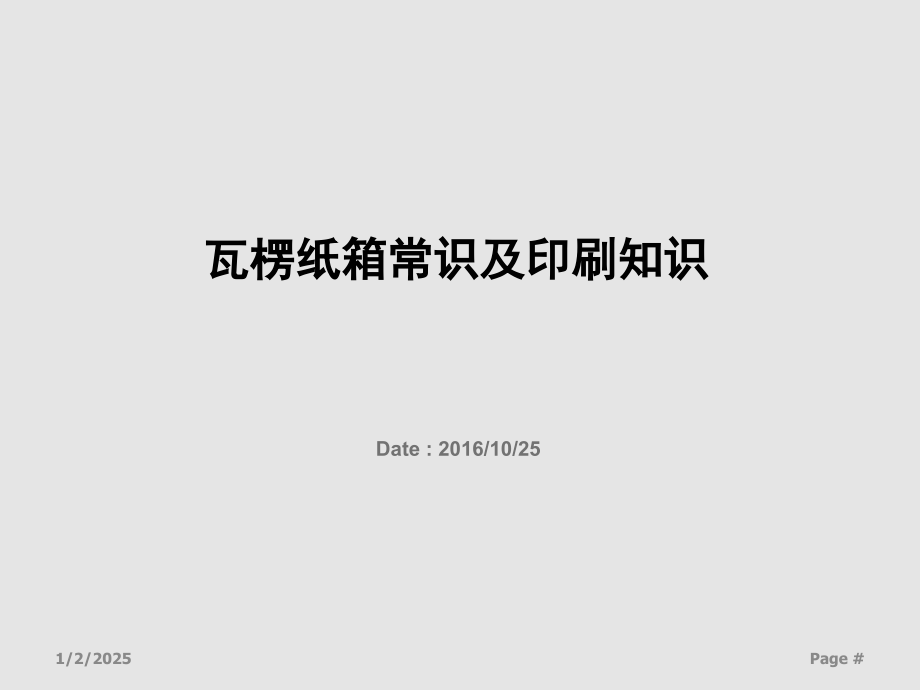

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,4,Page#,Date:2016/10/,25,瓦楞纸箱常识及印刷知识,Page#,1/2/2025,纸箱材料,-,术语及定义,引用件,:,GB/T6543-2008,国家标准,:运输包装用单瓦楞纸箱和双瓦楞纸箱,GB/T6544-1999,国家标准,:,瓦楞纸板,GB/T 13023-2008,国家标准,:,瓦楞芯,(,原,),纸,GB/T130242003,国家标准,:,箱纸板,GBT 191-2008,包装储运图示标志,术语及定义,纸和纸板,一般情况下,定量在,225g/m2,以下的为纸,定量在,225g/m2,以上的为纸板,.,瓦楞芯,(,原,),纸,Corrugating Medium,GB/T 13023-2008,用于制造瓦楞纸板的芯纸或中纸,.,箱纸板,Liner Board,GB/T130242003,用于制造瓦楞纸板、固体纤维板或“纸板盒”等产品的表面材料。,普通箱纸板,Liner,未用硫酸盐木浆抄造的箱纸板。,牛皮挂面箱纸板,Kraft Faced Liner,表面两层或一层用硫酸盐木浆抄造的箱纸板。,牛皮箱纸板,Kraft liner,俗称牛皮卡纸，配浆中硫酸盐木浆占,80%,以上的，且正反面色泽相近的箱纸板。,Page#,1/2/2025,瓦楞纸板术语,瓦楞纸板,corrugated fiberboard,GB/T6544-1999,由箱纸板和经过起楞的瓦楞原纸,通过坑纸机胶合而成,(,粘合而成,),，用于制造瓦楞纸箱的一种复合纸板。,单瓦楞纸板,double wall corrugated fiberboard,由两层臬纸板和一层波纹状的瓦楞原纸粘合而成的瓦楞纸板,.,双瓦楞纸板,triple wall corrugatde fiberboard,由两层箱纸板、两层波纹状的瓦楞原纸及一层瓦楞芯纸粘合而成的瓦楞纸板。,瓦楞纸箱业界常用,术语,:,面纸,裱在最外面的的那层纸称为面纸,里纸,裱在最里面的那层纸纸称为里纸,坑纸,中间凹凸不平瓦楞状的纸称为坑纸,(,也叫芯纸,),中隔纸,裱在两层瓦楞纸之间的纸称为中隔纸,(,也称芯纸,),Page#,1/2/2025,瓦楞形状分类及特性,瓦楞类别,俗称,瓦楞高度（,mm,）,瓦楞个数,/300mm,代号,A,坑,大瓦楞,4.5,5,34,2,以,2,代之,B,坑,小瓦楞,2.5,3,50,2,以,3,代之,C,坑,中瓦楞,3.5,4,28,2,以,4,代之,E,坑,微小瓦楞,1.1,2,90,4,以,9,代之,K,坑,超大瓦楞,6.6-7,24,1.5,参考资料,:GB/T6544-1999,包装材料 瓦楞纸,U,形瓦楞,:,U,形楞顶部是圆形的,弹性好，粘性好，但纸与粘合剂用量大，平压弹性低，只能在弹性限度内有恢复功能，施加过重的压力不能恢复原状。,V,形瓦楞,:,近似于三角形挺力好，还原能力差，纸与粘合剂用量少，粘结能力差。,UV,形瓦楞,:,具有前二者之优点，耐压强度较高，所以这种瓦楞形状得到了广泛的应用。,注,:A,坑,B,坑,C,坑用于纸箱,E,坑用于纸盒,.,坑形用英文表示则为,:A FLUTE,B FLUTE,C FLUTE,E FLUTE,Page#,1/2/2025,瓦楞纸板主要分类,单瓦楞纸,(,又叫三层纸板,),业界叫单坑纸,单瓦楞纸箱其结构是由一张瓦楞纸两面各粘一张面纸组合而成。,单瓦楞纸箱主要用于包装重量较轻的内包装物,;,瓦楞芯纸,由单层波浪形瓦楞状纸构成,单面瓦楞纸板,是以二张纸做成的纸板,面纸为,B,卡的，坑为,3,的叫,B3,见坑,面纸为,A,卡、坑为,E,的叫,A9,见坑。以此类推。,Page#,1/2/2025,双瓦楞纸,(,又叫五层纸板,),业界叫双坑纸。,五层瓦楞纸箱的结构是由面纸、里纸、芯纸和两张瓦楞纸粘合而成，,楞型的组合通常采用,AB,型,(,长三角地区,),、,BC,型,(,珠三角地区,),、,AC,型、,AE,型或,BE,型。,双瓦楞纸箱主要用于单件包装重量较轻且易破碎的内装物；,三层瓦楞纸,(,又叫七层纸板,),业界叫三坑纸,组成：由面纸、瓦楞纸、芯纸、瓦楞纸、芯纸、瓦楞纸、里纸粘合而成。,瓦楞楞型的组合通常采用,:,BAB,型、,BAA,型、,CAC,型或,BAC,型,主要用于重型商品的包装,瓦楞纸板主要分类,Page#,1/2/2025,箱纸板常用规格,紙张材質是按單位面積重量來分類的,一般纸张的重量通常以克计,各种面纸、里纸、芯纸、瓦楞原纸重量均以”克,/m2”,为代表单位，,如,300,克的牛皮纸，即是,300g/m2,的牛皮纸,也就是,0.3kg/m2.,在大陸市場主要有以下幾種之紙板,K,代表,230,克的牛卡,;,A,代表,175,克牛卡,;,B,代表,127,克牛卡,;,C,代表,127,克牛皮挂面,(,仿牛卡,);,W,代表,160,克的白牛卡,;,K,纸,:(,以,K,为代号,),每平方米重,220-300,克，,耐破强度及防潮湿性能均最佳,颜色有 深啡色为主,以美国進口的,K,卡为优质,K,卡,.,A,卡,:(,以,A,为代号）每平方米重,175-186,克，,耐破强度为每千平方英寸,275,磅，颜色 有深啡色为主，多来源于美国，台湾，加拿大等地；,B,卡,:(,以,B,为代号）每平方米重,115-127,克，,耐破强度为每千平方英寸,200,磅,颜色 有深啡色，浅啡色，杂色等，来源于美国，台湾，新加坡，韩国，印尼，加拿大及国产等。,C,卡,:(,又称挂面牛卡，以,C,为代号）每平方米重,115-127,克，,易破裂，易受潮，颜色较杂难，目前供应商常用的多为国产,3,芯纸主要用于制造坑纸及质劣的单坑纸板等；,3,纸,:,代表渣纸，又称芯纸。,K,纸好过,A,纸,A,纸好过,B,纸,B,纸好过,C,纸,C,纸,好过,3,纸,Page#,1/2/2025,箱纸板国标定量技术指标,普通箱纸板和牛皮挂面纸板的技术指标应符合,GB/T13024,2003,表,1,的规定,牛皮箱纸板的技术指标应符合,GB/T13024,2003,表,2,的规定，,瓦楞纸板主要物理性能指标有：瓦楞纸板耐破度、瓦楞纸板边压强度、瓦楞纸板黏合强度、交货水分、瓦楞纸板厚度。,指标名称,单位,规定,普通箱纸板和牛皮挂面箱纸板,优等品,一等品,合格品,定量,a,g/m,2,1257 1608 1809 20010 22010,25011 28011 30012 32012,34013 36014,横幅定量差,幅宽,1 600mm,%,6,7.5,9,7,8.5,10,紧度,220g/m,2,g/m,2,0.7,0.7,0.65,耐破指数,160g/,KPa,m,2,/g,3.3,3,2.2,300g/,2.8,2.55,1.9,横向,160g/,N,m/g,8.6,7,5.5,环压指数,(160,200)g/,9,7.5,5.7,300g/,11.2,9,7,横向耐折度过 ,次,60,35,12,交货水分,%,8.02.0,9.02.0,GB/T130242003,表,1,节录,Page#,1/2/2025,瓦楞原,(,芯,),紙国标等级,瓦楞芯纸。,(Corrugating Medium),是构成瓦楞纸板波纹状中芯所用的原料纸。它经过瓦楞机加工,基本芯紙,:,100g/m2,大機,:105-110g/m2;,加強芯紙,:+,紙,115g/m2;,其他加強芯視客戶情況而定,;,以台灣而言有,130g,140g,150g,180g,190g/m2,的加強芯紙,;,但在大陸常見的有,140g,150g,180g/m2,的加強芯紙,.,Page#,1/2/2025,纸箱材质国标表达方式,国标中,纸板的结构表达需完整包括,面纸,/,楞型,/,芯纸,/,里纸,的克重及型号,面纸,:,纸名，重量,/,瓦纸：瓦纸强度，重量，楞型,/,芯纸：瓦纸强度，重量,/,里纸：纸名，重量,实例：面纸牛皮卡,300,克,/,高瓦,180,克（,A/B,楞）,/,芯纸,180,克普瓦,/,里纸,280,克箱板纸,GB6544-86,中材质表示实例,:,Page#,1/2/2025,纸箱最外面的的那层纸称为面纸,最里面的纸称为里纸,中间凹凸不平的纸称为坑纸其材质表达方式为,:,前字母,(,如,K,A,B),表示外层纸质,中间符号,(,如,=),表示层数,后面字母,(,如,K,A,B),表示内层纸质,W,K,A,B,C,代表里纸,/,面纸材质,“9”,表示,E,坑幼坑纸,“3”,表示,B,坑单层瓦楞纸,“,表示双层瓦楞纸,如,A,B:,意思为,:A,为面纸,B,为里纸双层瓦楞纸,(,默认为,B/C FLUTE),*纸箱材质常用表示方法,Page#,1/2/2025,瓦楞纸箱按坑厚分类及写法,按坑的厚度纸箱可分为四种,:,一,幼坑箱,(,又称为,E,坑纸盒,),是最薄的纸箱,一般是纸,(,内,),盒,为彩盒最常用材质,;,写法为,W9A,A9B,B9B,等,共,3,层纸,.,总厚度为,1.5-2.0 mm,二,单坑箱,(,又叫三层瓦楞纸箱,),其结构是由一张瓦楞纸两面各粘一张面纸组合而成。,写法为,K3K,K3A,A3A,A3B,B3B,等,.,一般用来做内箱,.,共,3,层纸,.,总厚度为,2.5mm.,主要用于包装重量较轻的内包装物,;,三,双坑箱,(,又叫五层瓦楞纸箱,),这是通常用得最多的纸箱,.,过去简称为三黄两瓦。,五层瓦楞纸箱的结构是由面纸、里纸、两张芯纸和两张瓦楞纸粘合而成,;,楞型的组合通常采用,:,AB,型,(,长三角地区,),、,BC,型,(,珠三角地区,),、,AC,型、,AE,型或,BE,型。,写法为,K=K,K=A,A=A,A=B,A=C,B=B,等,.,共,5,层纸,.,总厚度为,5mm.,主要用于单件包装重量较轻且易破碎的内装物；,Page#,1/2/2025,瓦楞纸箱按坑厚分类及写法,四,三坑箱,写法为,A,三,A,A,三,B,B,三,B,这是纸箱中最厚的纸箱,.,一般用于包装易碎及较重的物品,如服装,/,五金等,.,因其抗破强度最好,.,单价中也是最高的,.,共,7,层纸,总厚度为,7.5mm.,Page#,1/2/2025,折叠型（,04,型）,通常由一片瓦楞纸板折叠成纸箱的底、箱体和箱盖，使用时不需要钉合及粘合。,瓦楞纸箱国标的基本式样,开槽型（,02,型）,通常由一片瓦楞纸板组成，由顶部及底部折片（俗称上、下摇盖）构成箱底和箱盖，通过钉合或粘合等方法制成纸箱。运输时可以折叠平放，使用时把箱底和箱盖封合。,套合型（,03,型）,由几片箱坯组成的纸箱，其特点是箱底、箱盖等部分分开。使用时把箱底、箱盖等几部分套合组成纸箱。,Page#,1/2/2025,纸箱加工流程及工艺,瓦楞纸箱的制箱工艺主要包括,:,(,下料,),模切、压痕、印刷、钉箱或粘箱,.,模切工艺及设备,模切工艺的原理是在模切机的模板上，按照纸盒设计的展开图嵌装刀片和嵌线，通过模板的往复运动把纸板模切成预定的形状，并同时压出印痕，除去加工后纸板上的切屑，便可粘结或钉接成需要的成品。,按模切机的结构可分为平压平、圆压平和圆压圆三种。,纸箱的接合工艺,纸箱接合把已成型的纸箱板按设的箱型箱板边接合起来制成容器，,接合的方法将直接影响纸箱的外观质和抗压强度,纸箱板的接合方法有三种,钉接、粘接和外加粘胶带的贴接,。,Page#,1/2/2025,Page#,1/2/2025,印刷,面纸的印刷方法有胶印、柔性版印刷、凹印、丝印多种形式,。,胶印面纸的网点层次丰富、色感强、质量好，非常适合短版活和灵活的个性化市场需求。,柔性版印刷大多采用水性环保油墨，具有无毒、无污染、利于环保的优点，非常适于长版活的印刷，可生产大幅面多色瓦楞纸箱。,凹印生产效率高，印刷速度可达,150,200m,min,，印刷色数可达,4,10,色，还可进行金银墨等特殊油墨的印刷。由于凹印采用钢制镀铬电雕凹版，耐印力可达到,300,万,400,万印，非常适合大批量长版活的瓦楞纸箱生产。,丝印是孔版印刷术中的一种主要印刷方法。对印数少，质量要求不高的印品，使用手工印刷最为方便。如果需要量大并且要求达到一定的质量时，则需要采用高精度的全自动印刷机。根据丝网印刷工艺的特点，通常把丝网版、油墨、刮刀、承印物和承印装置统称为丝网印刷的基本要素。,Page#,1/2/2025,Page#,1/2/2025,Page#,1/2/2025,部分印刷类知识及常见问题,Page#,1/2/2025,白卡纸通常采用,100,的漂白木浆为原料，直接取材于森林，这样的纸浆因为纤维从来没有被破坏过，所以抄造而成的纸板非常的挺，各项技术指标也相当过硬。面层、底层采用硫酸盐化学针叶木浆，芯层采用阔叶木化学机械浆，浆料经过打浆后加入碳酸钙、硫酸钡等填料，用,AKD,进行中性重度施胶，在叠网造纸机上进行抄造，并经压光、涂布处理而成，,根据需要，经过压纹处理则可生产带有特殊压印花纹的卡纸，凡带有特殊压印花纹的白卡纸则可不检查平滑度和白度。,白板纸是一种正面呈白色且光滑，背面多为灰底的纸板，白板纸由于纤维组织比较均匀，表面层具有填料与胶料的成分，而且表面涂有一定的涂料，并经过多辊压光处理，所以纸板的质地比较紧密，厚薄也比较均匀，其纸面一般情况下都较洁白而平滑，具有较均匀的吸墨性，表面脱粉与掉毛现象较少，纸质较强韧而具有较好的耐折度，但其含水量较高，一般在,10%,左右，存在一定的伸缩性，这给印刷会带来一定的影响。,这种纸板主要用于单面彩色印刷后制成纸盒供包装使用,.,Page#,1/2/2025,什么是正度？什么是大度？,大度是国际标准，整张纸尺寸,1194*889mm,，例如大度,16,开尺寸是,210*285mm(,接近我们常用,A4,纸大小,),正度是国内标准，整张纸尺寸,1092*787mm,，例如正度,16,开尺寸是,185*260mm(,接近我们常用,B5纸,大小,),由于印刷机的过纸尺寸决定了拼板的数量,所以要把这些常用的尺寸作为报价尺寸,4,开海德堡的最大过纸尺寸是：,740*520mm,对开海德堡最大过纸尺寸是：,1020*720mm,利比达最大印刷尺寸是,:1450*1040mm,Page#,1/2/2025,关于颜色问题,RGB,色,CMYK,四色,Pantone,色,1,、,RGB,模式,RGB,是色光的色彩模式。,R,代表红色，,G,代表绿色，,B,代表蓝色，三种色彩叠加形成了其它的色彩。因为三种颜色都有,256,个亮度水平级，所以三种色彩叠加就形成,1670,万种颜色了。也就是真彩色，通过它们足以在现绚丽的世界。在,RGB,模式中，由红、绿、蓝相叠加可以产生其它颜色，因此该模式也叫加色模式。所有显示器、投影设备以及电视机等等许多设备都依赖于这种加色模式来实现的。就编辑图象而言，,RGB色彩模式,也是最佳的色彩模式，因为它可以提供全屏幕的,24bit,的色彩范围，即真彩色显示。,CMYK,代表印刷上用的四种颜色，,C,代表青色，,M,代表洋红色，,Y,代表黄色，,K,代表黑色。因为在实际引用中，青色、洋红色和黄色很难叠加形成真正的黑色，最多不过是褐色而已。因此才引入了,K,黑色。黑色的作用是强化暗调，加深暗部色彩。,CMYK,模式是最佳的打印模式，,RGB,模式尽管色彩多，但不能完全打印出来。那么是不是在编辑的时候就采用,CMYK,模式呢？不是，原因如下：用,CMYK,模式编辑虽然能够避免色彩的损失，但运算速度很慢。,PANTONE,色一般指的是专色，由,14,个基本色组成 所以专色的色卡会比四色的色卡，颜色鲜艳很多，效果更好！可以用四色来模拟,PANTONE,的专色，但是不能模拟,100%,的效果，肯定是会有误差的，大概在,70%,左右,Page#,1/2/2025,印刷色差,彩色印刷中不能以萤幕或打印机列印的颜色来要求印刷色，客户制作时必须参照,CMYK,色谱的百分数来决定制作填色。同时注意：不同厂家生产的,CMYK,色谱受采用的纸张、油墨种类、印刷压力等因素的影响，同一色块会存在差异。同一文档在不同次印刷时，色彩都会有差异，印刷界公认的色差度在,10%,内为正常（因墨量控制每次都会有不同所致）,C=100,M=100,Y=100,K=100,Page#,1/2/2025,印刷类产品价格表,（盛大更新至,9.8,）,Songmics,设计部,印刷类目价格表,瓦楞纸箱报价方法详解,#,1/2/2025,彩盒包装材质的统一具体分为两种：,1,：质量稍微高档一点：瓦楞对裱白卡纸覆哑膜,2,：质量稍微低端一点：瓦楞对裱灰板纸覆亮膜,如果有特别需求，选择更高质量的，可选择单层纯白卡,(400,克重,),，或者白卡对裱白卡，这样的包装质量特别高，效果也特别好,.,由于产品分类比较齐全，所以瓦楞的选择介于,F,瓦和,E,瓦之间（小瓦楞都为三层），稍微大点的用,E,瓦，稍微小点的用,F,瓦，白卡纸的克重在,250-300,之间，由于白卡纸含水量较少，在对裱后模切过程中会出现爆边现象，所以不建议选择超过,300,的白卡纸,;,灰板纸的含水量在百分之,10,左右，但是也不要超过,300,，因为要方便盒子折成品，不宜太厚。,Page#,1/2/2025,彩盒纸张价格,由于受区域和厂家的不固定等因素，没有价格的统一标准，也不可能有，再加上最近纸张的大幅涨价，所以，按照当下标准，举个例子来说明价格的区别，其实差别不大。,盒子成品质量的高低，材质仅仅是一方面，最重要的还在，印刷后工，以及合作厂家工人的态度上。,以此盒子为例：,按,2000,套算,F,瓦对裱,300,克白卡纸覆哑膜的单价为,1.5,元,F,瓦对裱,300,克灰板纸覆哑膜的单价为,1.4,元,成品尺寸：,225*135*65mm,注：覆亮膜跟覆哑膜基本上没有区别，如果非要有区别就在,1-2,分钱以内。,报价是一个很难得工作，每工厂的材料不一样，价格也会不一样，包装的利润最高不会超过,30%,，具体的公式包含了刀版尺寸，覆膜尺寸，以及印刷数量，做的越多单价越低，,3000,套是一个分水岭，如果有特别的需要，我可以给你报，单跟合作厂家可能会有细微的差别。,Page#,1/2/2025,U,形瓦楞,:,U,形楞顶部是圆形的,弹性好，粘性好，但纸与粘合剂用量大，平压弹性低，只能在弹性限度内有恢复功能，施加过重的压力不能恢复原状。,V,形瓦楞,:,近似于三角形挺力好，还原能力差，纸与粘合剂用量少，粘结能力差。,UV,形瓦楞,:,具有前二者之优点，耐压强度较高，所以这种瓦楞形状得到了广泛的应用。,瓦楞纸箱材质,双瓦楞纸,(,又叫五层纸板,),业界叫双坑纸。,五层瓦楞纸箱的结构是由面纸、里纸、芯纸和两张瓦楞纸粘合而成，,楞型的组合通常采用,AB,型,(,长三角地区,),、,BC,型,(,珠三角地区,),、,AC,型、,AE,型或,BE,型。,双瓦楞纸箱主要用于单件包装重量较轻且易破碎的内装物；,三层瓦楞纸,(,又叫七层纸板,),业界叫三坑纸,组成：由面纸、瓦楞纸、芯纸、瓦楞纸、芯纸、瓦楞纸、里纸粘合而成。,瓦楞楞型的组合通常采用,:,BAB,型、,BAA,型、,CAC,型或,BAC,型,主要用于重型商品的包装,瓦楞类别,俗称,瓦楞高度（,mm,）,瓦楞个数,/300mm,代号,A,坑,大瓦楞,4.5,5,34,2,以,2,代之,B,坑,小瓦楞,2.5,3,50,2,以,3,代之,C,坑,中瓦楞,3.5,4,28,2,以,4,代之,E,坑,微小瓦楞,1.1,2,90,4,以,9,代之,K,坑,超大瓦楞,6.6-7,24,1.5,Page#,1/2/2025,具体使用的范围就在,五层瓦楞,和,七层瓦楞,之间选择,由于瓦楞纸的价格各不一样所以报价有一个地方讲的非常详细，见链接，如有任何问题可以在咨询：,#,1/2/2025,
