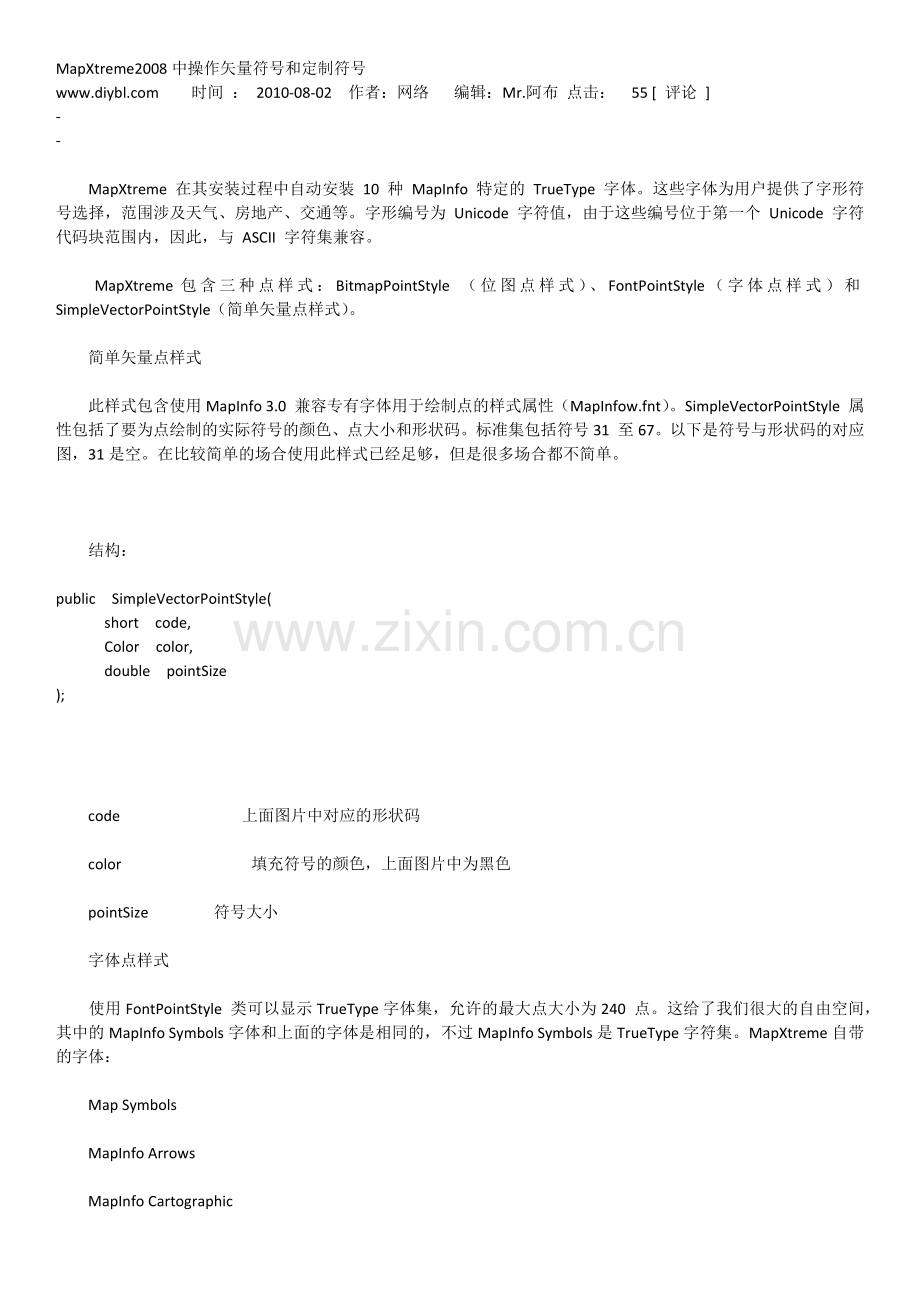

MapXtreme2008中操作矢量符号和定制符号
时间 ： 2010-08-02 作者：网络 编辑：Mr.阿布 点击： 55 [ 评论 ]
-
-

　　MapXtreme 在其安装过程中自动安装 10 种 MapInfo 特定的 TrueType 字体。这些字体为用户提供了字形符号选择，范围涉及天气、房地产、交通等。字形编号为 Unicode 字符值，由于这些编号位于第一个 Unicode 字符代码块范围内，因此，与 ASCII 字符集兼容。

　　MapXtreme包含三种点样式：BitmapPointStyle （位图点样式）、FontPointStyle（字体点样式）和SimpleVectorPointStyle（简单矢量点样式）。

　　简单矢量点样式

　　此样式包含使用MapInfo 3.0 兼容专有字体用于绘制点的样式属性（MapInfow.fnt）。SimpleVectorPointStyle 属性包括了要为点绘制的实际符号的颜色、点大小和形状码。标准集包括符号31 至67。以下是符号与形状码的对应图，31是空。在比较简单的场合使用此样式已经足够，但是很多场合都不简单。

　　结构：

public　SimpleVectorPointStyle(
　　　short　code,
　　　Color　color,
　　　double　pointSize
);

　　code　　　　　　　 上面图片中对应的形状码

　　color　　　　　　　　填充符号的颜色，上面图片中为黑色

　　pointSize　　　　符号大小

　　字体点样式

　　使用FontPointStyle 类可以显示TrueType字体集，允许的最大点大小为240 点。这给了我们很大的自由空间，其中的MapInfo Symbols字体和上面的字体是相同的，不过MapInfo Symbols是TrueType字符集。MapXtreme自带的字体：

　　Map Symbols

　　MapInfo Arrows

　　MapInfo Cartographic

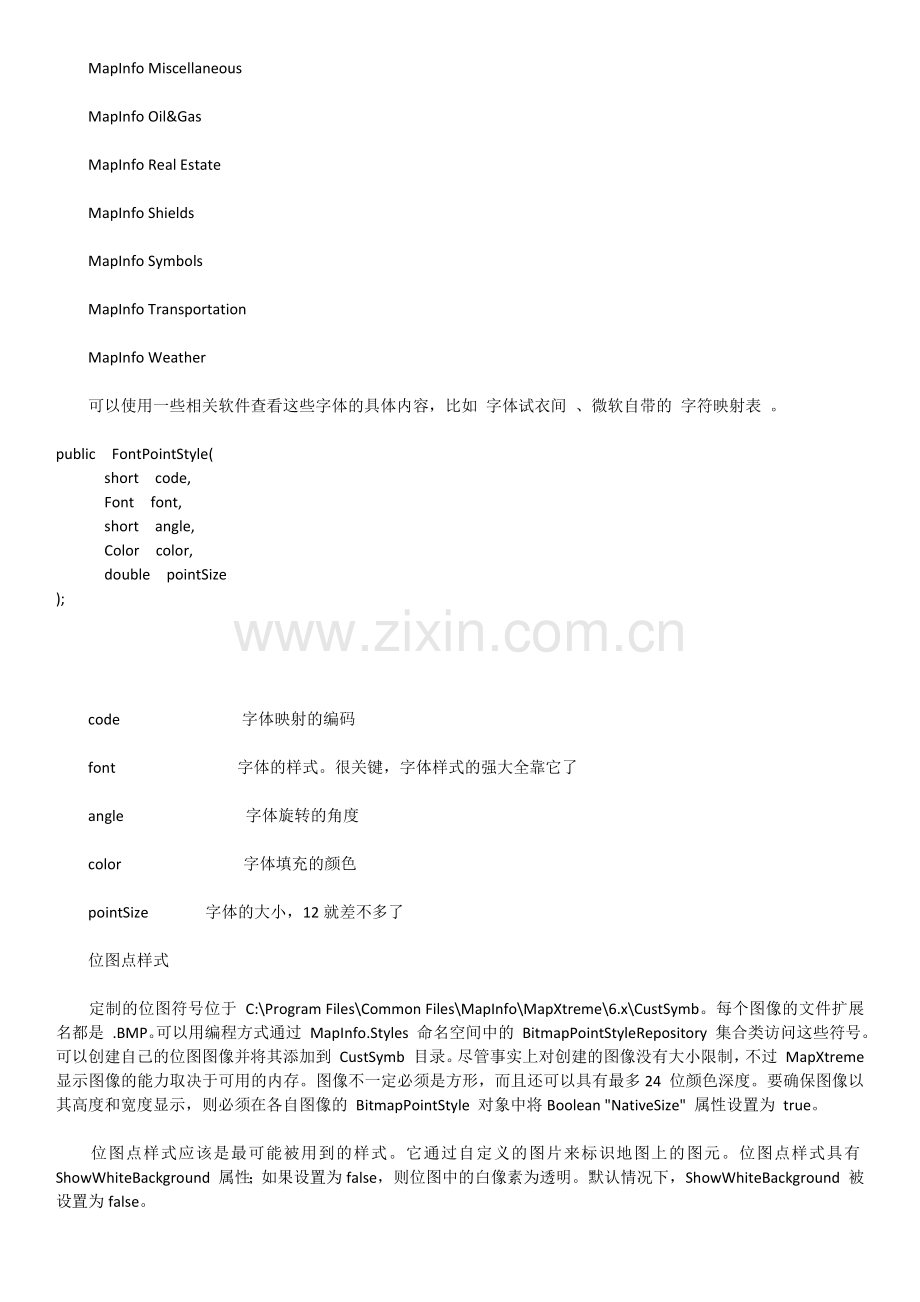

　　MapInfo Miscellaneous

　　MapInfo Oil&Gas

　　MapInfo Real Estate

　　MapInfo Shields

　　MapInfo Symbols

　　MapInfo Transportation

　　MapInfo Weather

　　可以使用一些相关软件查看这些字体的具体内容，比如 字体试衣间 、微软自带的 字符映射表 。

public　FontPointStyle(
　　　short　code,
　　　Font　font,
　　　short　angle,
　　　Color　color,
　　　double　pointSize
);

　　code　　　　　　　 字体映射的编码

　　font　　　　　　　 字体的样式。很关键，字体样式的强大全靠它了

　　angle　　　　　　　 字体旋转的角度

　　color　　　　　　　 字体填充的颜色

　　pointSize　　　 字体的大小，12就差不多了

　　位图点样式

　　定制的位图符号位于 C:\Program Files\Common Files\MapInfo\MapXtreme\6.x\CustSymb。每个图像的文件扩展名都是 .BMP。可以用编程方式通过 MapInfo.Styles 命名空间中的 BitmapPointStyleRepository 集合类访问这些符号。可以创建自己的位图图像并将其添加到 CustSymb 目录。尽管事实上对创建的图像没有大小限制，不过 MapXtreme 显示图像的能力取决于可用的内存。图像不一定必须是方形，而且还可以具有最多24 位颜色深度。要确保图像以其高度和宽度显示，则必须在各自图像的 BitmapPointStyle 对象中将Boolean "NativeSize" 属性设置为 true。

　　位图点样式应该是最可能被用到的样式。它通过自定义的图片来标识地图上的图元。位图点样式具有ShowWhiteBackground 属性；如果设置为false，则位图中的白像素为透明。默认情况下，ShowWhiteBackground 被设置为false。

public　BitmapPointStyle(
　　　string　strName,
　　　BitmapStyles　style,
　　　Color　color,
　　　double　pointSize
);

　　strName　　　　　　　 夕頭議?斤揃抄紗貧兆各。匯違夕頭議功揃抄頁　 X:\Program Files\Common Files\MapInfo\MapXtreme\6.x\CustSymb　　　 X葎芦廾徒。揖扮夕頭匆慧壓椎戦。

　　style　　　　　　　　　　　 夕頭議劔塀。

　　None: 梓潮範議彜蓑?幣。旺拝易弼何蛍繍邑苧。

　　ShowWhiteBackground: ?幣易弼何蛍。

　　ApplyColor: 壓炎紛嶄議邑苧何蛍繍喘及眉倖歌方議冲弼野割.

　　NativeSize: 梓炎紛議寔糞寄弌才?殆?幣?及膨?歌方繍涙丼.

　　color　　　　　　　 易弼何蛍議野割弼

　　pointSize　　　 炎紛寄弌

　　和中蛍艶初府宸叱嶽夕炎泌採壓Web嶄耶紗婢幣,和中双竃?購旗鷹。

　　　　　　　　protected　void　Page_Load(object　sender,　System.EventArgs　e)
　　　　　　　　{
　　　　　　　　　　　　if　(StateManager.IsManualState())
　　　　　　　　　　　　{
　　　　　　　　　　　　　　　　MapInfo.Mapping.Map　myMap　=　GetMapObj();
　　　　　　　　　　　　　　　　if　(Session.IsNewSession)
　　　　　　　　　　　　　　　　{
　　　　　　　　　　　　　　　　　　　　MapInfo.WebControls.MapControlModel　controlModel　=　MapControlModel.SetDefaultModelInSession();

　　　　　　　　　　　　　　　　　　　　//instanciate　AppStateManager　class
　　　　　　　　　　　　　　　　　　　　AppStateManager　myStateManager　=　new　AppStateManager();
　　　　　　　　　　　　　　　　　　　　//put　current　map　alias　to　state　manager　dictionary
　　　　　　　　　　　　　　　　　　　　myStateManager.ParamsDictionary[StateManager.ActiveMapAliasKey]　=　this.MapControl1.MapAlias;
　　　　　　　　　　　　　　　　　　　　//put　state　manager　to　session
　　　　　　　　　　　　　　　　　　　　StateManager.PutStateManagerInSession(myStateManager);

　　　　　　　　　　　　　　　　　　　　#region　霞編旗鷹

　　　　　　　　　　　　　　　　　　　　if　(myMap　!=　null)
　　　　　　　　　　　　　　　　　　　　{
　　　　　　　　　　　　　　　　　　　　　　　　if　(myMap.Layers["TempLayerAlias"]　!=　null)
　　　　　　　　　　　　　　　　　　　　　　　　{
　　　　　　　　　　　　　　　　　　　　　　　　　　　　myMap.Layers.Remove("TempLayerAlias");
　　　　　　　　　　　　　　　　　　　　　　　　}
　　　　　　　　　　　　　　　　　　　　}
　　　　　　　　　　　　　　　　　　　　//　Need　to　clean　up　"dirty"　temp　table　left　by　other　customer　requests.
　　　　　　　　　　　　　　　　　　　　MapInfo.Engine.Session.Current.Catalog.CloseTable("TempTableAlias");
　　　　　　　　　　　　　　　　　　　　//　Need　to　clear　the　DefautlSelection.
　　　　　　　　　　　　　　　　　　　　MapInfo.Engine.Session.Current.Selections.DefaultSelection.Clear();

　　　　　　　　　　　　　　　　　　　　//　Creat　a　temp　table　and　AddPintPointCommand　will　add　features　into　it.
　　　　　　　　　　　　　　　　　　　　MapInfo.Data.TableInfoMemTable　ti　=　new　MapInfo.Data.TableInfoMemTable("TempTableAlias");
　　　　　　　　　　　　　　　　　　　　//　Make　the　table　mappable
　　　　　　　　　　　　　　　　　　　　ti.Columns.Add(MapInfo.Data.ColumnFactory.CreateFeatureGeometryColumn(myMap.GetDisplayCoordSys()));
　　　　　　　　　　　　　　　　　　　　ti.Columns.Add(MapInfo.Data.ColumnFactory.CreateStyleColumn());

　　　　　　　　　　　　　　　　　　　　MapInfo.Data.Table　table　=　MapInfo.Engine.Session.Current.Catalog.CreateTable(ti);
　　　　　　　　　　　　　　　　　　　　//　Create　a　new　FeatureLayer　based　on　the　temp　table,　so　we　can　see　the　temp　table　on　the　map.
　　　　　　　　　　　　　　　　　　　　myMap.Layers.Insert(0,　new　FeatureLayer(table,　"templayer",　"TempLayerAlias"));

　　　　　　　　　　　　　　　　　　　　IMapLayer　lyr　=　myMap.Layers["TempLayerAlias"];
　　　　　　　　　　　　　　　　　　　　if　(lyr　==　null)　return;
　　　　　　　　　　　　　　　　　　　　FeatureLayer　fLyr　=　lyr　as　FeatureLayer;

　　　　　　　　　　　　　　　　　　　　MapInfo.Geometry.DPoint　point　=　new　DPoint(100,　20);
　　　　　　　　　　　　　　　　　　　　MapInfo.Geometry.Point　geoPoint　=　new　MapInfo.Geometry.Point(myMap.GetDisplayCoordSys(),　point);

　　　　　　　　　　　　　　　　　　　　//　幹秀坪崔MapInfo憲催夕炎
　　　　　　　　　　　　　　　　　　　　SimpleVectorPointStyle　vStyle　=　new　SimpleVectorPointStyle();
　　　　　　　　　　　　　　　　　　　　vStyle.Code　=　67;
　　　　　　　　　　　　　　　　　　　　vStyle.Color　=　Color.Red;
　　　　　　　　　　　　　　　　　　　　vStyle.PointSize　=　Convert.ToInt16(48);
　　　　　　　　　　　　　　　　　　　　vStyle.Attributes　=　StyleAttributes.PointAttributes.BaseAll;
　　　　　　　　　　　　　　　　　　　　vStyle.SetApplyAll();

　　　　　　　　　　　　　　　　　　　　//　Create　a　Feature　which　contains　a　Point　geometry　and　insert　it　into　temp　table.
　　　　　　　　　　　　　　　　　　　　Feature　feature　=　new　Feature(geoPoint,　vStyle);
　　　　　　　　　　　　　　　　　　　　MapInfo.Data.Key　key　=　fLyr.Table.InsertFeature(feature);

　　　　　　　　　　　　　　　　　　　　//幹秀徭協吶了夕劔塀
　　　　　　　　　　　　　　　　　　　　//了夕?斤噐了崔C:\Program　Files\Common　Files\MapInfo\MapXtreme\6.8.0\CustSymb
　　　　　　　　　　　　　　　　　　　　string　fileName　=　@"AMBU1-32.BMP";
　　　　　　　　　　　　　　　　　　　　BitmapPointStyle　bStyle　=　new　BitmapPointStyle(fileName);
　　　　　　　　　　　　　　　　　　　　bStyle.PointSize　=　Convert.ToInt16(24);
　　　　　　　　　　　　　　　　　　　　bStyle.NativeSize　=　true;
　　　　　　　　　　　　　　　　　　　　bStyle.Attributes　=　StyleAttributes.PointAttributes.BaseAll;
　　　　　　　　　　　　　　　　　　　　bStyle.SetApplyAll();

　　　　　　　　　　　　　　　　　　　　point　=　new　DPoint(140,　55);
　　　　　　　　　　　　　　　　　　　　geoPoint　=　new　MapInfo.Geometry.Point(myMap.GetDisplayCoordSys(),　point);
　　　　　　　　　　　　　　　　　　　　feature　=　new　Feature(geoPoint,　bStyle);
　　　　　　　　　　　　　　　　　　　　key　=　fLyr.Table.InsertFeature(feature);

　　　　　　　　　　　　　　　　　　　　//耶紗忖悶夕劔塀
　　　　　　　　　　　　　　　　　　　　//FontPointStyle　fStyle　=　new　FontPointStyle();
　　　　　　　　　　　　　　　　　　　　//fStyle.Color　=　Color.Red;
　　　　　　　　　　　　　　　　　　　　//fStyle.Font.Name　=　"NewCom　Vehicle";
　　　　　　　　　　　　　　　　　　　　//fStyle.PointSize　=　Convert.ToInt16(24);
　　　　　　　　　　　　　　　　　　　　//fStyle.Attributes　=　StyleAttributes.PointAttributes.BaseAll;
　　　　　　　　　　　　　　　　　　　　//fStyle.SetApplyAll();

　　　　　　　　　　　　　　　　　　　　FontPointStyle　fStyle　=　new　FontPointStyle();
　　　　　　　　　　　　　　　　　　　　fStyle.Code　=　66;
　　　　　　　　　　　　　　　　　　　　fStyle.PointSize　=　48;
　　　　　　　　　　　　　　　　　　　　fStyle.Color　=　System.Drawing.Color.Red;
　　　　　　　　　　　　　　　　　　　　fStyle.Font.Name　=　"Uniwill";
　　　　　　　　　　　　　　　　　　　　fStyle.Font.FontWeight　=　MapInfo.Styles.FontWeight.Bold;
　　　　　　　　　　　　　　　　　　　　fStyle.Angle　=　900;

　　　　　　　　　　　　　　　　　　　　point　=　new　DPoint(180,　85);
　　　　　　　　　　　　　　　　　　　　geoPoint　=　new　MapInfo.Geometry.Point(myMap.GetDisplayCoordSys(),　point);
　　　　　　　　　　　　　　　　　　　　feature　=　new　Feature(geoPoint,　fStyle);
　　　　　　　　　　　　　　　　　　　　key　=　fLyr.Table.InsertFeature(feature);

　　　　　　　　　　　　　　　　　　　　#endregion
　　　　　　　　　　　　　　　　}

　　　　　　　　　　　　　　　　//　Now　Restore　State
　　　　　　　　　　　　　　　　StateManager.GetStateManagerFromSession().RestoreState();
　　　　　　　　　　　　}
　　　　　　　　}

　　凪麿何蛍議?購旗鷹泌和?

　　　　　　　　//　At　the　time　of　unloading　the　page,　save　the　state
　　　　　　　　protected　void　Page_UnLoad(object　sender,　System.EventArgs　e)
　　　　　　　　{
　　　　　　　　　　　　if　(StateManager.IsManualState())
　　　　　　　　　　　　{
　　　　　　　　　　　　　　　　StateManager.GetStateManagerFromSession().SaveState();
　　　　　　　　　　　　}
　　　　　　　　}

　　　　　　　　private　MapInfo.Mapping.Map　GetMapObj()
　　　　　　　　{
　　　　　　　　　　　　MapInfo.Mapping.Map　myMap　=　MapInfo.Engine.Session.Current.MapFactory[MapControl1.MapAlias];
　　　　　　　　　　　　if　(myMap　==　null)
　　　　　　　　　　　　{
　　　　　　　　　　　　　　　　myMap　=　MapInfo.Engine.Session.Current.MapFactory[0];
　　　　　　　　　　　　}
　　　　　　　　　　　　return　myMap;
　　　　　　　　}

　　參貧誼欺議順中丼惚泌和夕侭幣?蛍艶嗤3倖斤哘議夕炎嚥岻斤哘。
