综合能力培养锋面气旋图的判断(课堂PPT).ppt

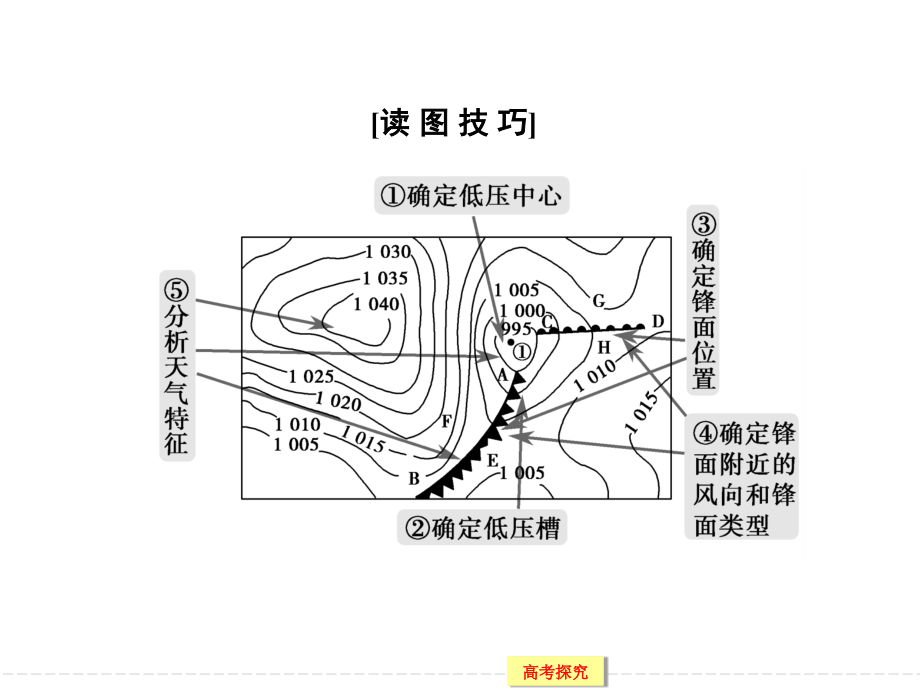

单击此处编辑母版文本样式,读图技巧,高考探究,综合能力培养锋面气旋图的判读,读 图 技 巧,1确定低压中心,图,中,处等压线闭合且气压数值由中心向四周升高，为低气压。,2确定低压槽,图,中AB和CD处低气压中心延伸出来的狭长区域，为低压槽。,3确定锋面位置,锋,面出现在低压槽位置，锋线往往与低压槽线重合，如图中AB、CD处。,4锋面类型及风向,图,中F、G处位于纬度较高的地区，为冷气团，E、H相反，为暖气团。根据图中E、F、G、H各处的风向及冷暖气团的性质，可确定AB为冷锋，CD为暖锋。,5分析天气特征,图,中暖锋(CD)的锋前G处多连续性阴雨天气；冷锋(AB)的锋后F处多出现降水天气。,【典例剖析】(2014江苏地理，5)下图是2014年4月30日20时海平面气压形势图。读图，回答下题。,图中虚线范围内出现沙尘天气，其中最易发生沙尘暴的地点是,(),A甲 B乙 C丙 D丁,我的答案_,【思维流程】第1步比较甲、乙、丙、丁四个地点的等压,线空间分布特点。,第2步信息解读,答案B,判读锋面气旋要注意以下几个问题,(1)锋面一定位于低压槽，而不是高压脊。原因 是低压槽两侧大气运动方向相对，冷暖气团会相遇；高压脊两侧大气运动方向背离，不会发生冷暖气团的相遇。如下图，甲为低压槽，易出现锋面；乙为高压脊，不会出现锋面。如本题锋面均位于太平洋西岸、亚洲东部某低压中心的低压槽位置，而亚欧大陆高压中心的高压脊处无锋面出现。,(2)无论南北半球，锋面气旋东侧是暖锋，西侧是冷锋。原因是西侧锋面由高纬地区向低纬地区运动，是冷空气推动暖空气的运动，故题中的丙地、丁地和M地将受冷锋的影响。锋面气旋的东侧为暖锋，因为东侧锋面由低纬地区向高纬地区运动，是暖空气推动冷空气的运动。,(3)锋面气旋不同位置，天气特点不同。西侧是冷锋控制下的降温、雨雪天气；东侧是暖锋控制下的连续性降水天气，中心是低压控制下的阴雨天气。不同位置气温、气压、风向、风速不同。,(2011江苏地理，56)下图是某区域某时地面天气简图。读图回答12题。,高 考 探 究,1,图,中M地的风向是,(),A东北 B东南,C西北 D西南,2,产,生图示区域降水的天气系统是,(),A气旋 B反气旋,C暖锋 D冷锋,解析第1题，从图中可知M地位于高压的东侧，水平气压梯度力由西向东，在北半球向右偏锐角，为西北风。第2题，图示降水区域东南侧为一低压槽，此处冷气团势力很强，降水区主要集中在锋后，故为冷锋天气。,答案1.C2.D,3(2012山东文综，4)某科考队结束了两个月的海上考察，于4月21日返回到P地。下图为P地所在区域当日某时地面形势图。读图完成下题。,此时可能出现连续性降水的地方是,(),A,B,C,D,解析根据图中分布的闭合等压线以及风向可知，控制美国东部的天气系统为气旋系统，该气旋系统东部等压线凸出部位为低压槽部，可形成暖锋系统，,处位于气旋中心附近和暖锋锋面前方，且风由海洋吹来，因此可出现连续性降水。,答案C,1.根据等压线图海平面气压形势图等材,料，考查锋面气旋的判读,2.以天气简图为载体，考查锋面的类型与风向,3.以某时间某区域的气压形势图为载体，考查气候特征或类,型判断,
