XXXXXX网络建设项目

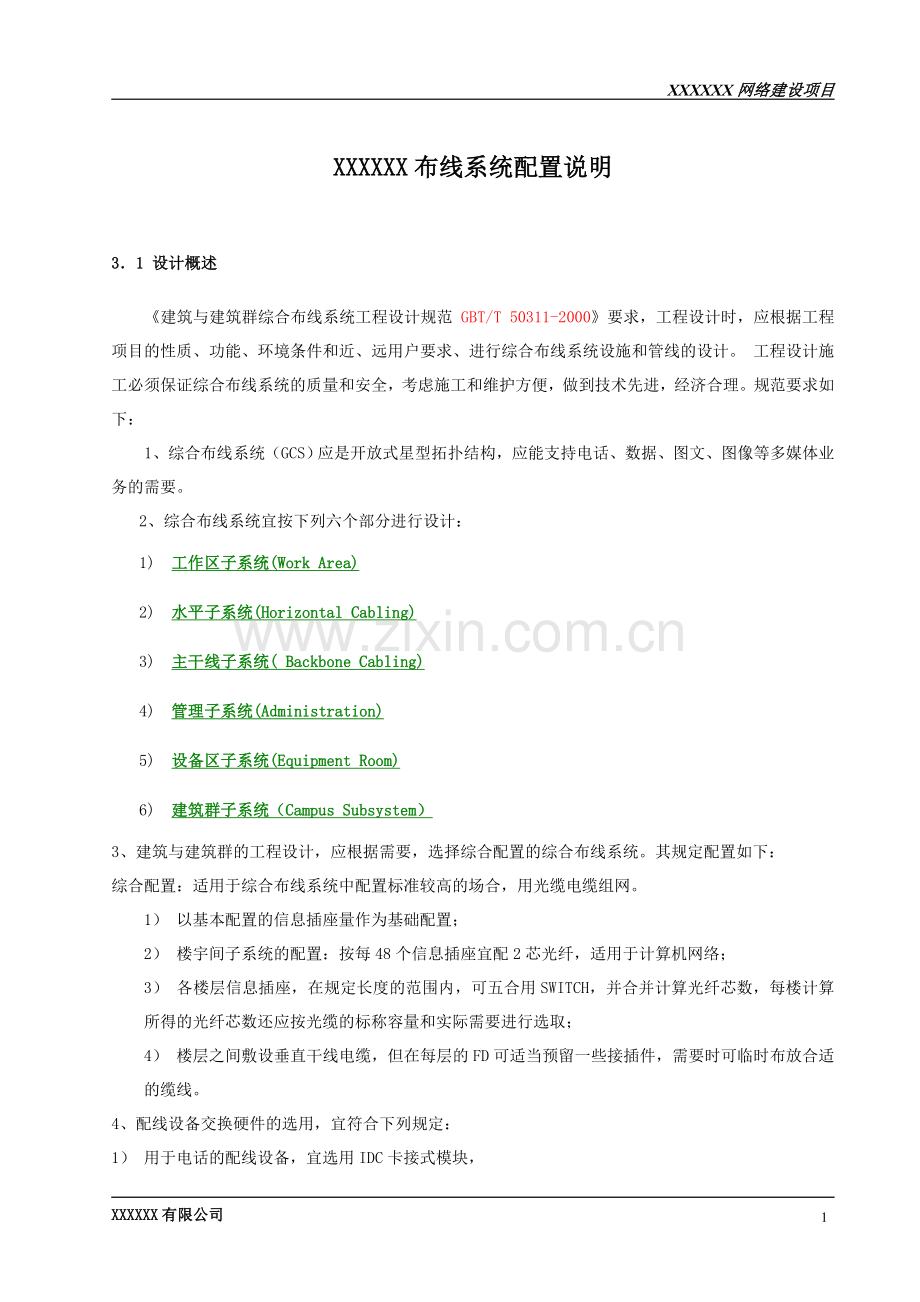

XXXXXX布线系统配置说明
3．1 设计概述
《建筑与建筑群综合布线系统工程设计规范 GBT/T 50311-2000》要求，工程设计时，应根据工程项目的性质、功能、环境条件和近、远用户要求、进行综合布线系统设施和管线的设计。 工程设计施工必须保证综合布线系统的质量和安全，考虑施工和维护方便，做到技术先进，经济合理。规范要求如下：
1、综合布线系统（GCS）应是开放式星型拓扑结构，应能支持电话、数据、图文、图像等多媒体业务的需要。
2、综合布线系统宜按下列六个部分进行设计：
1) 工作区子系统(Work Area)
2) 水平子系统(Horizontal Cabling)
3) 主干线子系统( Backbone Cabling)
4) 管理子系统(Administration)
5) 设备区子系统(Equipment Room)
6) 建筑群子系统（Campus Subsystem）
3、建筑与建筑群的工程设计，应根据需要，选择综合配置的综合布线系统。其规定配置如下：
综合配置：适用于综合布线系统中配置标准较高的场合，用光缆电缆组网。
1） 以基本配置的信息插座量作为基础配置；
2） 楼宇间子系统的配置：按每48个信息插座宜配2芯光纤，适用于计算机网络；
3） 各楼层信息插座，在规定长度的范围内，可五合用SWITCH，并合并计算光纤芯数，每楼计算所得的光纤芯数还应按光缆的标称容量和实际需要进行选取；
4） 楼层之间敷设垂直干线电缆，但在每层的FD可适当预留一些接插件，需要时可临时布放合适的缆线。
4、配线设备交换硬件的选用，宜符合下列规定：
1） 用于电话的配线设备，宜选用IDC卡接式模块，
2） 用于计算机网络的配线设备，宜选用RJ45插接式模块。
3、综合布线系统应能满足所支持的电话、数据、图文、图像等多媒体业务的分级要求，并选用相应等级的缆线和连接硬件设备。
4、综合布线系统的分级和传输距离限值应符合规范所列的规定：
5、综合布线系统的组网和各段缆线的长度限值应符合规范的规定：
6、综合布线系统工程设计，选用的电缆、光缆、各种连接电缆、跳线，以配线设备等所有硬件设施，均应符合《大楼通信综合布线系统》YD/T926.1~3和《数字通信用对绞/星绞对称电缆》YD/T838.1~4标准的各项规定。
7、在系统设计时，所选用的配线电缆、连接硬件、跳线、连接线等类别必须相一致。如采用屏蔽系统时，则全系统必须都按屏蔽设计。

3．2 系统构成及配置
3．2．1 综合布线系统的结构及组成
综合布线系统都采用模块化的结构，按照每个模块的不同作用，美国国家标准协会的EIA/TIA 568A综合布线标准规定了综合布线系统由六个子系统构成：
工作区子系统(Work Area)
工作区是指从信息出口到终端设备之间所包括的各种布线设备，如各种适配器、平衡器等，常用终端设备是计算机、电话、报警探头、监控摄像机等。
水平子系统(Horizontal Cabling)
实现信息插座和管理子系统(配线架)间的连接，包括信息插座、水平传输介质和端接水平线的配线架。常用信息插座为RJ45，传输介质为屏蔽、非屏蔽 8芯双绞线或光纤。
主干线子系统( Backbone Cabling)
实现计算机设备，程控交换机 ( PBX )，监控中心与各管理子系统间的连接，也实现楼与楼之间的连接，常用介质是多对数双绞线电缆或光缆。
管理子系统(Administration)
它是由交叉连接的端接硬件(配线架)和色标规则组成，以提供对所有系统的连接和对与其相连信息插座的功能进行灵活的管理，并包含系统管理文档。
设备区子系统(Equipment Room)
主要是放置计算机系统设备，网络集线器 ( HUB )，程控交换机，楼宇自控中心设备，音响输出设备，闭路电视控制装置和报警控制中心等等。
建筑群子系统（Campus Subsystem）
建筑群是由两个及两个以上的建筑物组成。这些建筑物彼此之间要进行信息交流，综合布线的建筑群干线子系统是由连接各建筑物内的线缆组成。
根据以上描述，可以将综合布线系统结构图示如下：

3．2．1 工作区子系统产品配制
工作区所有信息点均采用超五类信息模块；水平系统采用超五类四对非屏蔽双绞线；管理系统主干水平采用快接式24口配线架。数据主干采用6芯多模室内光纤，语音主干采用3类大对数，以满足少数用户达到光纤到桌面的高速率传输要求。
各子系统产品配置：
工作区子系统由终端设备连到信息插座的连线组成，它包括有连接软线、适配器和其他电子器件。通过连接软线和适配器将终端设备同信息输入输出口相连。
用户使用的RJ45连接跳线。其相对简单，易移动、变更设备。一般1 个信息模块放置于一个工作区，面板的孔数为实际使用的模块数的加倍 ，以便将来扩充时使用 ，而不必进行新的加工。如：某一工作区有一个数据口 ，则此工作区便采用2 孔 面板。本次每个工作区子系统有1个信息点，安装在一个信息盒中，采用双口面板。
本次信息模块采用DINTEK超五类110型信息模块，其主要特性如下：为标准RJ-45之插孔（Jack）各用户端插座可依需求量提供一、二、三、四、六孔RJ-45资讯插座。
■ 传输速率可达100Mbps符合EIATIA/TSB-40A（硬体连接标准）及EIA/TIA CATEGORY 5规格之要求并经（UL及ETL）测试合格。
■ 传输规格符合16Mbps Token Ring 10Base-T，155Mbps及622Mbps ATM，Gigabit Ethernet及1.2Gbps ATM等网路传输标准要求。
■ 可支援数据及类比宽频视讯传输系统，提供全频道（1-100MHz）衰减串音结构折返损失测试且衰减串音比值在100MHz频率1000Mbps 速度维持在10db以上。
■ JACK镀金50微英寸拔插寿命达750次。
■ 接续端子采用110 TYPE（IDC）直接压接次破式适合22-66AWG线径使用200次以上。
■ 插座外壳胶质部分为ABS耐冲击塑胶材质，并符合UL94V-0之耐火测试。
■ 每一插座有不脱落之标示牌，标示编号配合跳接式端子板对应，符合EIA/TIA606之标准。
■ 每一插座有明显彩色塑胶图示，标明为电脑或电话用途，符合EIA/TIA606之标准。
■ RJ-45闸口附有防尘盖以防灰尘及湿气。
■ 系统品质提供二十五年保固。

工作区信息点模块采用DINTEK超五类模块。面板为超五类标准接口双口面板。

超五类非屏蔽信息模块

电气特性
·额定电流：1.5Amps 20℃
·绝缘电阻：最小500Ω
·接触电阻：最大20Ω
·直流电阻：最大0.1Ω
·运行温度：-10℃至60℃
·材料：高密度延缓燃烧塑胶

墙上型面板

·材质:ABS 符合 UL V94-0 阻燃
·能安装超五类或六类信息模块
·更美观，坚固，耐用
3．2．2 水平子系统产品配制
水平区子系统是连接管理子系统到水平区子系统之间的连接。包括水平布线和信息插座、电缆终端及交换。数据水平传输介质采用超五类双绞线 。
其电缆性能如下：
超五类UTP网络电缆是以一条4对单股（Solid）24AWG铜绞线为单位所构成，而铜导体外具有高密度聚乙稀（HDPE）材质彩色塑料编码绝缘，电缆外被为滞燃性PVC 材质或低烟无毒材质覆盖。通过UL，CSA PCC FT4/ETL，ISO/IEC-11081 及EN50173之审验标准。电气特性、传输规格符合16Mbps Token Ring, 10Base-T, 100Base-T, 155Mbps 及622Mbps ATM, Gigabit-Ethernet及未来1.2Gbps ATM 等网络传输标准的要求。

超五类四对非屏蔽双绞线

23
XXXXXX有限公司
·外径：5.3mm
·重量：13.5kg/305m
·绝缘材质：高密度聚乙烯（HDPE）
·符合UL CMR阻燃级别
·采用四对实芯24AWG铜绞线构成
·绝缘层厚度：0.195±0.01mm
电气特性
·特性阻抗：100±15Ω
·最大电阻不平衡：5%/100m
·最大相对电容：5.6 Ω/100m
·最大直流阻抗：9.38Ω/100m
·最大电容对地不平衡：330pf/100m
·运行温度：-40℃至75℃
·最大承受拉力：110N

超五类非屏蔽双绞线性能标准参数：

测量功率

最大衰减
Db/100m
近端串扰
Db/100m
综合近端串扰
Db/100m
等效远端串扰
Db/100m
综合等效远端串扰
Db/100m
回波损耗
Db/100m
MHz
标准
检测
标准
检测
标准
检测
标准
检测
标准
检测
标准
检测
0.772
1.8　
1.66　
67.0　
81.85　
　64.0
80.4　
　66.0
　73.3
63.0　
72.5　

1
2.0
2.0
65.3
84.0
62.3
78.5
63.8
76.5
60.8
74.0
20.0
27.4
4
4.1
4.0
56.3
75.7
53.3
67.5
51.8
39.8
48.8
64.5
23.0
34.9
10
6.5
6.4
50.3
71.4
47.3
64.5
43.8
63.0
40.8
61.4
25.0
39.4
16
8.2
8.1
47.2
69.4
44.2
62.2
39.7
57.0
36.7
51.7
25.0
39.6
20
9.3
9.1
45.8
67.3
42.8
62.0
37.8
53.9
34.8
50.3
25.0
40.3
31.25
11.7
11.4
42.9
62.9
39.8
58.5
33.9
48.0
30.9
43.7
23.6
42.9
62.5
17.0
16.4
38.4
54.2
35.4
52.5
27.9
42.2
24.9
39.6
21.5
32.0
100
22.0
21.1
35.3
53.9
32.3
51.8
23.8
40.2
20.8
32.7
20.1
32.5

所有支持语音与数据的水平子系统采用超五类非屏蔽双绞线，为适应将来的网络发展与数据语音切换，且语音点也用4对超五类线，可以很方便的扩充到4部电话/传真，而一条超五类非屏蔽双绞线在支持语音的同时最多可支持四部电话的语音传输，可满足网络应用的互换功能与今后的网络扩展电话语音或升级标准。更加方便管理与维护。
水平系统产品配置：
鼎志用线量计算公式：
C=[0.5(l+s)+6]*n
其中C=用线量 l=最远距离 s=最近距离 n=信息点数
共XX箱
3．2．3 主干子系统
在本次项目垂直干线布线材料分为几个部分：数据布线系统和语音布线系统——其中数据布线系统同时采用超五类双绞线；语音布线系统采用三类大对数电缆。
在穿越楼层时应该选择管线路由为垂直讯井，如无讯井则选择穿越楼板，并加以线槽封装，如果在人员密集的地方则必须密封，以防止人为的破坏，本次布线的XXXXXX网有讯井。
以下简要介绍这几种用在主干子系统的产品：

大对数铜缆
特征：
3类UTP 网络电缆，是以25对单股（SOLID）24AWG 铜绞线为单位所构成，铜导体外具高密度聚乙烯（HDPE）材质彩色塑料编码绝缘，电缆外被为滞燃性PVC材质。通过UL 或CSA PCC FT4/ETL 审验标准。电气特性、传输规格符合EIA/TIA Category 5及EIA/TIA TSB-36的要求。
规 格
■符合EIA/TIA 568-A标准。
■额定阻抗：100ohms±15%（1MHz-100MHz）。
■最大直流电阻：9.38 ohms/100M。
■最大互藕电容：17.1nf/1000ft。
■对地不平衡电容：330pf/100M。
■绝缘层厚度：0.2± 0.01mm
■符合UL CMR－C(UL)CMG阻燃级别
■运行温度：-20℃至60℃
由于光纤布线材料目前价格比较低廉，因此垂直主干系统的光纤布线选用与建筑物布线子系统相同的材料，因此详见该部分的介绍。
本此布线设计中，由于距离较近，楼宇内部主干数据采用超五类双绞线。语音采用3类大对数线缆。

主干系统产品配置：
3类大对数线缆XXXX米，敷设多模光缆约XXXX米。

3．2．4 设备间与管理间子系统
管理子系统是放置布线设备，用来对线缆提供端接和跳接线管理，包括水平、主干布线系统的机械终端和建筑群主干的交换。从应用的角度来看，管理子系统就是对各种信息提供一种流向管理，使某种信息流通过结构化布线系统到达相应的控制和交换设备。
双绞线及垂直主干线缆均端接到配线架上，绝对不允许没有端接而散露的双绞线存在。因此该配线架的数量应根据I/ O 口数量 、骨干线缆的对数 、一定的冗余量来定 ，以达到最大的灵活性。
对电脑类信息点的管理：在机房选择标准规格的19”标准机柜。用于安装网络及布线设备，管理电脑信息点。均采用dintek配线架实现水平双绞线的连接。
特点如下：

■可直接固定与19寸机柜或机架
■背面每6PORT采用后盖板保护PCB于施工时不易受伤。
■背面压接后，采用线材以捆线带固定在后盖板处，易于整理。
■正面于每1PORT上，可采用贴纸或油性笔直接标示代码。
■用于集中管理水平电缆，并与集线器（HUB）以跳线连接。

管理子系统是放置布线设备，用来对线缆提供端接和跳接线管理，包括水平、主干布线系统的机械终端和建筑群主干的交换。从应用的角度来看，管理子系统就是对各种信息提供一种流向管理，使某种信息流通过结构化布线系统到达相应的控制和交换设备。
双绞线及垂直主干线缆均端接到配线架上，绝对不允许没有端接而散露的双绞线 存在。因此该配线架的数量应根据I/ O 口数量 、骨干线缆的对数 、一定的冗余量来定 ，以达到最大的灵活性。
对电脑类信息点的管理：在机房选择标准规格的19”标准机柜。用于安装网络及布线设备，管理电脑信息点。均采用dintek配线架实现水平双绞线的连接。
特点如下：
■用于集中管理水平电缆，并与集线器（HUB）以跳线连接。
■可直接固定与19寸机柜或机架
■背面每6PORT采用后盖板保护PCB于施工时不易受伤。
■背面压接后，采用线材以捆线带固定在后盖板处，易于整理。
■正面于每1PORT上，可采用贴纸或油性笔直接标示代码。
管理区采用单跳线方式，即用Dintek专用RJ45跳线（2.1m）来进行网络设备与配线架之间的跳接，“1插1拔”，方便稳定。利用这种方式，管理简洁。所有切换、更改、扩展和线路维护均在配线柜内迅速完成。管理模式采用机柜两侧出线的方式，推荐采用专用的粘带绑扎。
具体模式间下图：

3．2．5 设备间子系统
产品选型

高性能超五类非屏蔽配线架

·高性能，超过Cat5e指标
·110/Krone型IDC端子
·19英寸24口配线架占1U高度，48口配线架占2U高度
·可压接22-26AWG的多股线或实心线
·插座模组符合FCC第68部分
·符合TIA/EIA568B和ISO/IEC11801
·压线方式：T568A/B
理线器
可正面或背面理线，便于机柜中跳线管理
可快速地移动，增加或改变线缆

超五类非屏蔽

·引线规格为4对32AWG 7股
·两端RJ45插头，针脚75μ”m镀镍后50μ”m镀金
·符合TIA/EIA-568B规格
·符合UL防火规定
·RJ45脚位压线采用：T568B
·外套颜色：红，桔，黄，绿，蓝，灰

110到RJ45（110）跳线

·快捷的连接方式，110型连接头
·标准线， PVC外被
·110到RJ45型连接
·110到110型连接
·连接方式：T568B
·用于同时束紧和标识成卷线缆
·用于束线于线槽，墙壁或天花板
·易于调解力度和重复使用

100对110配线架（语音）
·超过TIA/EIA568B性能
·可接受22-26AWG和多股线端接
·可单独订购底槽和端子
·19英寸交叉连接面板和端子正面安装

管理间、设备间产品配置

以上产品配置可按用户要求，根据2005最新产品型录选择。

3．2．6 建筑群子系统（本系统暂不考虑）
A 达到以下要求用户要求：
主要功能为今后局域网或其它楼宇间的布线连接提供通路；需预留光纤通路并满足今后光纤升级或扩展要求。
建筑如进线配线架用于连接主设备间同外部程控交换机的大对数电话电缆和设备间内部程控交换机大对数通讯电缆提供终接和交叉连接场。
模块化结构，可根据话音容量需要模块组合；
采用标准通用接口话音/数据配线模块；
配有合理数量的理线架和明显的标识标签。
采用管道式安装，建筑群主要传输介质为：3类大对数线缆/多模光缆。

B 建筑群子系统产品配置及测试参数与相应指标：
建筑群子系统由二个及以上建筑物的电话、数据、电视系统组成一个建筑群综合布线系统,其连接各建筑物之间的缆线. 建筑群子系统将一个建筑物中的电缆延伸到建筑群的另外一些建筑物中的通信设备和装置上.它是整个布线系统中的一部分(包括传输介质)并支持提供楼群之间通信设施所需的硬件,其中有导线电缆、光缆和防止电缆的浪涌电压进入建筑物的电气保护设备.
本方案建筑群路由设计如设备间到各主管理间相同，安装方式采用管道预埋，管路图与连接井详见管路设计图。
产品配制： 5类25对大对数线缆；
多模室内光缆；
3．3 光纤系统设计原则
本项目设计依据为信息产业部关于“计算机网络建设工程”的要求，整个光纤系统的设计遵循以下原则：
1．材料性能优异，适应今后的长远发展需要
光纤系统建设完毕后，必须能经受住恶劣环境长时间的考验，包括风吹、雨淋、日晒、鼠患等等。这就要求选用的光缆必须物理性能优异，有较强的抗拉性、耐磨性、防水性，能耐高温差，有较强的耐老化能力，以满足未来15--20年长时期的使用需要。
2．灵活性强，便于扩充
光纤系统要满足厂区内各楼宇间对各种数据传输的要求，提供统一的线路接口，适应不同类型的设备在各楼宇间的连接。系统采用的冗余布线和星型结构的布线方式，既提高了设备的工作能力又便于用户扩充。光缆布设综合采用直联法（即两栋楼宇间通过一根光缆直接连接）与复接法（即A楼布放一根光缆至B楼；B楼再布放一根光缆至C楼，A楼和C楼的连接通过光纤跳线将这两根光缆相连而实现，这就是复接法），各楼宇的光纤芯数都要留有余地，既要考虑到目前的要求，又要满足长远发展的需要，使系统具有较强的灵活性和可扩展性，可适应各种不同拓扑结构的网络，以便能适应二十一世纪网络发展的需要。
3． 在满足应用要求的前提下，尽可能降低造价
由于整个厂区的布线系统规模较大，系统造价较高，所以本着经简节约的原则，在满足应用要求的前提下，应尽可能降低系统造价。这就需要一方面要挑选好光缆产品，使之既能满足各项严格的应用要求，又要比较经济；另一方面就需要根据建筑布局情况，作出科学合理的光缆设计，以最少的材料用量，满足各项应用要求。
在本方案中，办公楼与宿舍楼间距离有200米左右，数据采用六芯多模光缆敷设，语音采用5类25对大对数线缆敷设。

综合布线产品的品牌选型及分析
5．1 综合布线的特点与优势
结构化综合布线系统为用户提供了最合理的布线方式，并依靠高品质的材料，一改传统布线的面貌，为各种不同的需求真正的转化为现实，并可以奠定15-20年内不需改变的线路基础。
综合布线系统可以以一套单一的标准布线系统，把程控交换机、电脑、各种监控设备综合集成为一个功能齐全的通讯网络系统，并提供一个开放性结构平台，能使任何不同标准的设备能在这个系统中运行，以满足众多的日常需要。如：
² 模拟和数字语音系统。
² 高速及低速的数字传输。
² 传真机和图形终端机，以及绘图的资料传送或图像传输。
² 办公室电视议与安全系统的监控信号。
² 建筑物中的各种楼宇自控的信号。
另外，开放似的综合布线系统还具有以下特点：
先进性：用户对该布线系统不做任何更改，只需引入新网络的设备，便可用该布线系统支持更先进的应用，如1000M以太网、622MATM异步传输模式等。
可靠性：开放式布线系统使用的材料均需符合国际和国内认可的有关标准，经过严格的检验而出品，因而均有质量保证的承诺，一般质量保证期为15-20年。
扩展性：据根开放式布线系统的设计思想，该布线系统充分考虑对未来设备的变更和移动，最大限度地满足不断变动的需要。
灵活性：根据开放式布线系统的设计思想，可以随时任意地构造网络，以满足不断发展的网络需要。
兼容性：根据开放式布线系统的设计规范，该系统可以支持任何符合国际标准的网络厂商设备，为使用者提供最充分的选择余地。
综上所述，由于开放式布线系统设计思想的科学化和先进性，本身决定了该系统能带给使用者最佳的性能价格比，最大限度地保证投资者的前期投资，最大限度地减少因变动更新和采用新技术所花费的费用，从而将维护费用降低到最低。
5．2 本次综合布线产品的品牌选型及分析
由于开放式结构化布线系统是当今最先进最流行的建筑物布线系统，已成为国际上布线标准。它能够满足任何特定建筑物及建筑网络的布线要求，完全开放化，既支持集中式网络系统，又支持分布式网络；支持不同厂家、不同类型的网络产品；符合目前要求和未来发展需要。
但由于本次欲进行结构化综合布线的XXXXXX网项目，对布线要求是较为严格的。故本次XXXXXX网建筑物内的综合布线系统将选用享誉中国，品牌著名的、性能价格比极好 布线系统作为其数据网络系统的布线平台。其产品在大连电信枢纽大厦、大连大学校园网工程、北京理工大学、天津校园网、北京区级小区宽带网,北京师范大学等比较著名的工程中均有超过5000点以上的应用。在其它院校如吉林大学、大连理工大学校园网工程、河北工业大学均有10000点以上的的应用。
5．2．1 综合布线理念
布线系统是建筑物或建筑群内的传输网络.它即使话音和数据通信设备、交换设备和其它信息管理系统彼此相连,也使这些设备与外部通信网络相连接.它包括建筑物到外部网络或电话局线路上的连线点与工作区的话音或数据终端之间的所有电缆及相关联的布线部件
建筑物或建筑群提供服务的布线系统由不同系列的部件组成,其中包括:传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电气保护设备和支持硬件.这些部件被用来构建各种子系统,它们都有各自的具体用途,不公易于实施,而且能随通信需求的改变而平稳过渡到增强型布线技术
一个设计良好的布线系统对其服务的设备有一定的独立性,并能互连许多不同的通信设备,如数据终端、模拟式和数字式电话机、个人计算机和主机、以及公共系统装置， 更有利于标准化的安装与日后的管理服务。

结构化综合布线系统优良的性能：
结构化综合布线系统是为实现计算机网络系统化，标准化和灵活化的预布线系统，它采用开放式体系及模块化结构，独立于应用系统，可满足现在及未来的需要。
而综合性是综合布线最突出的特点，它将建筑物中多种配合在一套标准的配线系统中，满足用户对语音、数据、图像及传感器信号综合传输的要求。它的模块化结构使布线系统可管理，满足信息网络布线在灵活性，智能化及可扩展性等多方面的要求。
综合综布线系统采用星形拓朴结构(STAR TOPOLOGY),模块化设计,使得扩充系统工作变得十分方便,因为在星形结构中,工作站是由于中心节点向外增设。同时，由于每条路都 与其它线路无关，因此在更改和重新布置设备时，只会影响到与此相关的那条线路。另外，这种结构使系统中心故障分析工作变得非常容易，当发生故障时，可迅速地找到故障点并加以排除。
结 综合布线关键在于其布线结构化、综合化理念适应信息通信向标准化、宽带化、智能化和数字化方向发展。
从标准化方面，综合布线系统采用符合国际工业标准的设计原则，支持众多厂家的系统及风格，从宽带化方面，综合布线系统采用双绞线与光缆混布的方式，具有传输速度及带宽的灵活性，能适应网络高速宽带的需求。
结 综合布线系统的发展与应用主要在于深度与广度两个方面，一适应网络持续发展的需求，在综合电讯应用中提高传输率与带宽，改善传输性能，更新布线管理观念；另一方面为适应智能建筑及智能小区的发展，发展集成布线和家居布线，为大楼及住宅小区的智能化系统集成提供信息平台。

综合布线的特性：
一：兼容性
综合布线首要特性是它的兼容性。所谓兼容性是指其设备或程序可以用于多种系统的性能。
综合布线系统将语音信号、数据信号与监控设备的图象信号的配线经过统一的规划和设计，采用相同的布线系统中。由此可见这个系统比传统布线为简化，这样可节约大量的物质、时间和空间。
二：开放性
综合布线系统由于采用开放体系结构，符合多种国际上流行的标准，因此它几乎对所有著名厂商的产品都是开放的，如IBM，HP，DEC，SUN的计算机设备，AT&T,NT,NEC等的交换机设备，并对几乎所有的通信协义也是开放的，如EIA-232-D，RS-442，RS-423，ETHERNET，TOKENRING，FDDI，CDDI，ISDN，ATM等。
三：灵活性
而综合布线系统，由于所有信息系统都采用相同的传输介质，物理星形结构，因此所有信息通道都是通用的。每条信息通道可支持电话、传真、多用户终端。10Base-工作站及令牌工作站（采用5类连接方案，可支持100Base-及ATM等）不需改变系统布线，只需增减相应的网络设备以及进行必要的跳线管理即可。系统组网也灵活多样，甚至在同一房间也可有多用户终端、10Base-T工作站、令牌环工作站并存。为用户提供了必要手条件。
四：可靠性
综合布线系统采用高品质的材料放组合压接的方式构成一套高标准信息通道。所有器件均通过UL、CSA及ISO认证，每条信息通道都要采用专用仪器校核线路阻抗及衰减率，以保证电气性能。系统布线全部采用物理星形拓扑结构，点到点端接，一条线道的故障均不会影响其它线道的运行。各系统采用相同传输介质，因而可互为备用，提高了备用冗余。
五：先进性
综合布线系统应用极富弹性的布线概念，采用光纤与双绞线混布方式，极为合理地构成一套完整的布线系统。所有布线均采用世界上最新通信标准，信息通道均按B-ISDN设计标准，按八芯双绞线配置，通过超五类双绞线数据最大速率可达到170Mbps,六类可达到250Mbps.用户需求可把光纤铺到桌面（Fiber-to the Desk）.干线光纤可设计为800m以上带宽，为将来发展提供了中够的裕量。同时物理星形的布线方式为将来的交换式网络奠定了坚实的基础。
同时实施后的鼎志DINTEK布线系统将为本次项目带来：
1、保护投资
结构化布线系统支持各种系统和设备的集成，性能优越，从而在硬件，软件、培训方面具有投资保护性。
2、节省费用
较其他世界知名厂商的布线系统，价格要低廉的多，但提供的是一流的性能，目的追求最低的总体拥有成本。
3、强化的控制管理
结构化布线系统的设计使用户自己容易地，标准地排除网络的故障。保证了在管理和支配整个系统中的最高效率。
4、完整的产品
结构化布线系统包括非屏蔽媒介，交叉连接，适配器连接器插座和插头，传输电器保护设备及工具。
5、模块化
基于物理星型拓朴结构的布线系统提供一种模块化系统管理方法，于是您的需求即体现在每组结构化的科学管理点上。
6、灵活性
用多种高性能的线缆来满足你的联网需求。在速度、距离、信息能力方面都是高性能的。并能与众多厂家产品兼容，于是来自各个厂家的设备原来的网络布线都能插到这组通用的楼宇综合布线系统中去。
7、发展性
结构化布线系统为了适应未来的发展，采用了积木块式结构。这种结构能将当前的和未来的语音及数据设备，互联设备，网络管理设备方便地扩展进去。
8、二十五年的质量保证体系
DTK的综合布线系统具有非常强的生命力，它有一组综合的保证系统的支持。一次性布线，保证在二十五年内，其系统性能不会下降，功能不会落后，不会因为网络配置的变化而如旧式布线方法那样重复土木工程，破坏建筑物原有结构，增加不必要的投资，而能够真正达到一次性投资，长年受益。
DTK的综合布线系统早期质保为15年，因针对大型结构化网络综合布线应用工程，鼎志给予可申请二十五年综合布线系统质保。如申请可与鼎志北京代表处、台湾鼎志公司联系，可取得完善的体系资质与质保相关事宜。
XXXXXX网结构化综合布线系统采用物理星形拓扑结构，任何一个子系统可以独立地进入SCS，改变任何一个子系统时，都不会影响其他子系统。针对XXXXXX网的计算机网络，在设计中我们充分考虑到了系统的兼容、匹配以及将来的系统升级、扩充等。保证当用户因发展而需增加设备时，而不会因此更动整个系统。在原有的网络系统中，我们在连接此工程中，更方便日后的网络应用。
在系统设备的选型上我们充分考虑结合以往的信息化工程，决定选用DINTEK公司的超五类系列布线产品。DTK公司超五类布线系统性能大大超过五类UTP的性能要求，因此它不仅能满足您今天的应用，而且能保证您的系统长期运行。超五类布线系统是一个UTP布线系统。通过对它的“链接”和“信道”性能进行测试，表明它超过TIA/EIA-568的五类要求。而现达标的TIA/EIA-568B超五类UTP与普通五类UTP比较，其衰减更小，串扰更少，同时具有更高的ACR和SRL及更小的延时误差。在光纤铜缆的以太网布线格局中，为一个理想的布线方式。超五类线缆的带宽标准为1MHz， DINTEK超五类在测试中，网络延时与节点长度衰减值达到了最佳网络测试值，在永久链路测试中，DTK系统测试达到了中国北京信息产业部测试标准。良好的服务与优越的产品性能为用户将来使用更先进的网络通信技术奠定了基础。

目前光纤系统光缆系统敷设标准一般为C E C S 9 2 ∶9 7 和美国电子工业协会、美国电信工业协会的E I A / T I A制定的一系列标准。

这些标准主要有下列几种：
1) EIA/TLA —568 民用建筑线缆标准；
2) EIA/TIA —569 民用建筑通信通道和空间标准；
3) EIA/TIA —民用建筑中有关通信接地标准；
4) EIA/TIA —民用建筑通信管理标准。

这些标准支持下列计算机网络标准：
1) IEE802.3 总线局域网络标准；
2) IEE802.5 环形局域网络标准；
3) FDDI 光纤分布数据接口高速网络标准；
4) CDDI 铜线分布数据接口高速网络标准；
5) ATM 异步传输模式。
《建筑与建筑群综合布线系统工程设计规范》是由中国工程建设标准化协会通信工程委员会北京分会、中国工程建设标准化协会通信工程委员会智能建筑信息系统分会、冶金部北京钢铁设计研究总院、邮电部北京设计院、中国石化北京石油化工工程公司共同编制而成的综合布线标准，而C E C S 9 2 ∶9 7 是它的修订版。
无论是C E C S 9 2 ∶9 5 （C E C S 9 2 ∶9 7 ）还是E I A / T I A 制定的标准，其标准要点为：
(1) 目的
1) 规范一个通用语音和数据传输的电信布线标准，以支持多设备、多用户的环境；
2) 为服务于商业的电信设备和布线产品的设计提供方向；
3) 能够对商用建筑中的结构化布线进行规划和安装，使之能够满足用户的多种电信要求；
4) 为各种类型的线缆、连接件以及布线系统的设计和安装建立性能和技术标准。
(2) 范围
1) 标准针对的是“商业办公”系统；
2) 布线系统的使用寿命要求在1 0 年以上。
(3) 标准内容
标准内容为所用介质、拓扑结构、布线距离、用户接口、线缆规格、连接件性能等。
4．2．2 光缆介质选型说明
光缆选型
光纤是一种传输光束的细而柔韧的媒质。光缆由一捆光纤组成。光缆是数据传输中最有效的一种传输介质。光纤通常是由石英玻璃制成，其横截面积很小的双层同心圆柱体，也称为纤芯，它质地脆，易断裂，由于这一缺点，需要外加一保护层。从使用环境的不同，光缆分为室内和室内两种。室内光缆较柔软，适合在环境稳定的较小空间内使用；室内光缆加强了防护层，适合在恶劣环境中使用，网络全都使用室内光缆。

光纤系统采用室内光缆的主要优点是：
1) 传输距离远，衰减较小，可以说在较大范围内是一个常数；
2) 频带宽，衰减小，通信容量大，短距离时达几千兆的传输速率；
3) 电磁绝缘性能好。光纤电缆中传输的是光束，而光束是不受外界电磁干扰影响的，而且本身也不向外辐射信号，因此它的抗干扰能力特别强；
4) 可长期承受日晒、严重潮湿、温度变化大的恶劣环境；
5) 有很强的抗拉性及很强的机械强度，可架空连接（和悬缆线一起使用）、地下管道或直埋。
计算机通信可采用单模/多模光缆。单模光纤（SMF Single Mode Fibre）的纤芯直径很小，在给定的工作波长上只能以单一模式传输，传输频带宽，传输容量大。光信号可以沿着光纤的轴向传播，因此光信号的损耗很小，离散也很小，传播的距离较远。。多模光纤(MMF Multi Mode Fibre)是在给定的工作波长上，能以多个模式同时传输的光纤。多模光纤的纤芯直径一般为5 0至2 0 0 µ m ，而包层直径的变化范围为1 2 5到2 3 0 µ m ，计算机网络用纤芯直径为6 2 . 5 µ m ，包层为1 2 5 µ m ，也就是通常所说的6 2 . 5 µ m 。与单模光纤相比，多模光纤的传输性能要差。在导入波长上分单模1 3 1 0 n m、1 5 5 0 n m；多模8 5 0 n m、1 3 0 0 n m。
单模光缆传输距离远,在千兆的情况下能达到3000米,但单模光缆的接入端设备价格高; 6 2 . 5 µ m纤径的多模光缆传输距离在千兆的情况下只能达到275米远,50 µ m纤径的多模光缆传输距离在千兆的情况下也只能达到550米远,但多模光缆的接入端设备价格低。所以在传输距离能满足的前提下,一般选用多模光缆。
光纤系统选型
光纤系统采用台湾DTK公司。DINTEK公司为国外著名综合布线厂商，其产品符合各种国际标准，通过国际质量体系ISO9002认证。光缆工艺先进、结构合理，光缆的环境适应性和机械性能优异，结构稳定，适用于架空、直埋、管道敷设，完全能够满足学院未来1 5--20年的使用需要。

结构示意图如下：
技术指标如下：

GYTA
架空或管道
光纤外径（MM）
14.4
重量（KG/KM）
267
工作温度
40---60
抗拉强度(N)
1500
抗侧压力(N/100MM)
1000
弯曲半径(D为缆径)
静态12.5D;动态25D

光缆连接产品选型

光纤跳线

·标准ST/ST、ST/SC、SC/S
