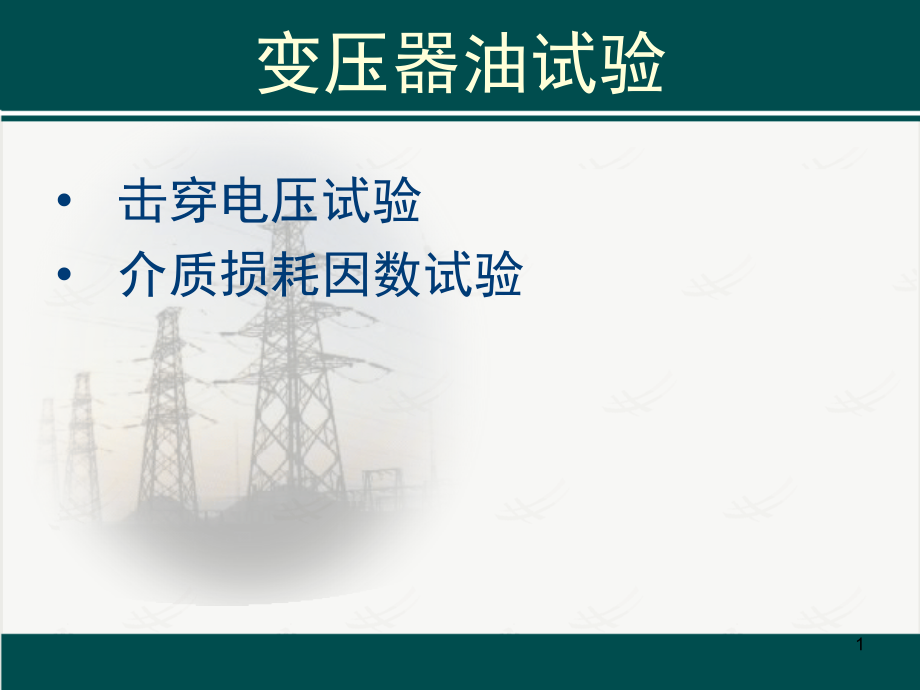

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,击穿电压试验,介质损耗因数试验,变压器油试验,1,电气设备绝缘油试验分类,2,绝缘油的试验项目及标准,一、新变压器油的技术要求,国产新变压器油应按GB 253690或SH 004091标准验收。,二、运行变压器的质量标准按 GB/T 7595-2008执行,3,一、变压器油击穿电,压,试验,绝缘油击穿,简单,原理,：,在规定的试验条件下绝缘体或试样发生击穿时的电压称为击穿电压。击穿电压除以施加电压的两个电极之间距离所得的值，称为介电强度，也称绝缘强度。,4,一、变压器油击穿电,压,试验,1仪器设备,变压器油击穿电压试验仪器设备包括油杯和升压装置，如图59所,示。,升压装置的操作控制回路具有继电保护零秒跳闸功能，在图59中没有画出。,5,一、,击穿电,压,试验,6,一、,击穿电,压,试验,2、试验步骤,(1)采油样,采油样应注意以下事项。,1）取样瓶为5001000ml具有磨口塞的玻璃瓶；,2）取样瓶应贴有标签，内容包括单位、油样名称、设备名称和编号。取样日期和气候等；,7,一、,击穿电,压,试验,样品的标签,单 位,取样容器号,设备名称,产品型号,产品序号油重(t)油牌号,油温(,)气温(,)相对湿度,负荷情况,取样原因,取样部位,取样时间,取样人,8,一、,击穿电,压,试验,3）取样瓶先用溶剂汽油或四氯化碳进行清洗，然后用蒸馏水洗净，经烘干、冷却后塞紧瓶塞；,4)应从下部放油阀取样,阀,处取样；,5）取样前先用棉纱或布将阀门擦净，再放油冲洗干净。注意把靠近阀门的脏油排净后再采样；,6）采样前用被采集的油冲洗取样瓶23次。,9,一、,击穿电,压,试验,（2）将油样注入油杯中。,1）先将电极和油杯用汽油、苯或四氯化碳洗净并烘干。冲洗时要用绸布，不得用棉纱；,2）检查电极不应出现烧伤痕迹。间隙距离严格保持,25mm,；,3）油样瓶必须在原有密封状态下在试验室内保存一定时间，以便油温与室温基本接近后方可揭盖；,4）揭盖前，先将油样瓶颠倒数次，使油均匀混合，但要避免产生气泡；,5）用试品油冲洗油杯23次；,6）往油杯中注油时要沿杯壁流下，以减少气泡；,7）试品油在油杯内静置10min以后方可开始升压试验。,10,一、,击穿电,压,试验,(3）进行试验,1）试验室温度一般应在1525,，湿度不高于,75,；,2）升压速度控制在23kV,/s,，直到油击穿为止。油击穿时，应自动跳闸。记下击穿电压值；,3）重复试验6次。每次击穿后要用玻璃棒对电极间的油搅动数次，但不可触动间隙距离，并静止,5,min后方可作下一次试验；,4）试验回路应设510M,限流电阻，使击穿电流不超过510mA，以减少游离碳；,5）记录6次放电电压。若6次测量值中的任何一值与平均值的差超过士25时，应重新进行试验。直到获得满意结果为止。,11,一、,击穿电,压,试验,3试验结果判断,取6次,击穿,电压的平均值与规程规定的击穿电压对照，符合规程要求时即为合格。,12,二、变压器油tan试验,简单原理介绍,13,二、变压器油tan试验,1仪器设备,油杯中有内电极和外电极。内外电极之间的距离为2士013士0lmm（每毫米施加电压1kV）。电极由黄铜或不锈钢制成，工作表面应镀有均匀的镍层或铬层，达到规定的光洁度。其空杯的电容量不小于50pF，油杯容量约为100ml，空杯的介损值tan（）应不大于0.005，绝缘油介质损耗角正切值tan（简称油介损）的测试是使用灵敏度不低于 110-5、准确度不低于15的西林电桥（一般用QS3型或相同等级的电桥）配以专用电极（即介损油杯）在工频电压下进行。,14,二、变压器油tan试验,15,二、变压器油tan试验,2.,试验步骤,1）检查仪器可靠接地。,2）打开仪器电源开关。,3）,严格按照,说明书,进行,操作。（无需进行空杯校正，厂家已校正好，在使用过程中不用校正）,4,）试验时的工作电压按电极间隙每毫米施加IkV计算，目前生产的油杯工作电压一般为,2,kV,（仪器自动设定）,。,16,二、变压器油tan试验,5,）在第一次试验后，按同样步骤作第二杯油样试验，若两次测试结果的差值超过其算术平均值的10，则须作第三次测量，如其结果与前两次中的一次的差值能符合要求，则此测量已完成，否则必须重新清洗油杯，并按规定重新进行测定。取符合要求的两次测试结果的算术平均值作为试油的tan,值。,17,二、变压器油tan试验,6,）根据规程规定，应测定,90,时的tan,（），为了对被试油样升温测量ttan,，应将油杯注油后放,入,恒温箱或油溶内加温，待被试油样达到所需温度后恒定15min再进行试验。试油的测试温度与规定值偏差不得超过土,2,。,7）测试完毕用新油对电极进行保护。,18,二、变压器油tan试验,3试验结果判断,即两次符合要求的测试结果的平均值作为试验结果，与规程规定核对，符合规定即为合格。,19,谢谢大家！,20,
