自动准同期装置的工作原理演示幻灯片.ppt

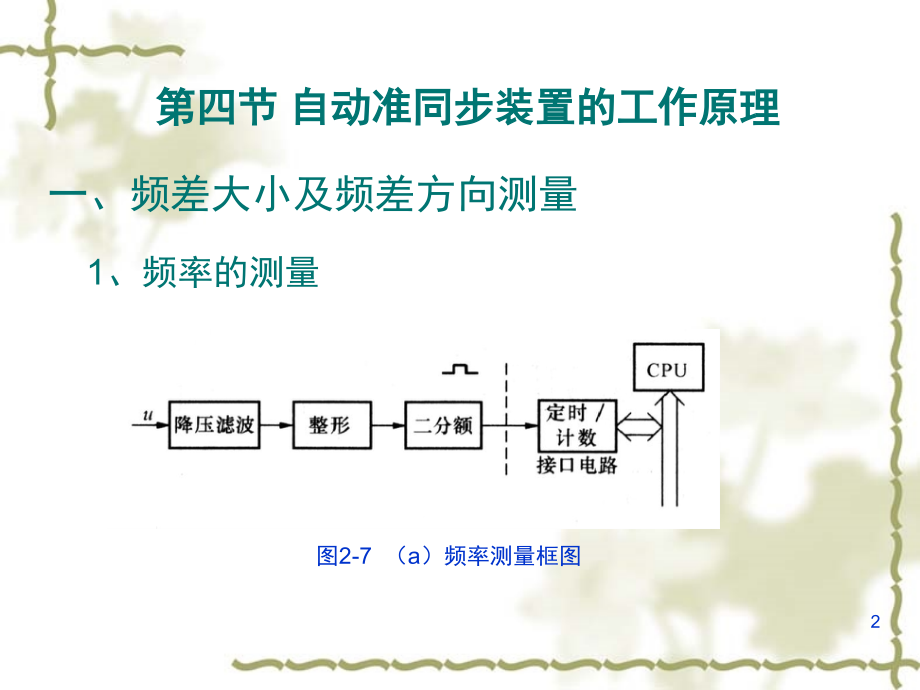

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第四节 自动准同步装置的工作原理,1,第四节 自动准同步装置的工作原理,一、频差大小及频差方向测量,1,、频率的测量,图,2-7,（,a,）频率测量框图,2,图,2-7,（,b,）频率测量波形分析,3,设可编程定时计数器的计时脉冲频率为,f,c,，则交流电压的周期,交流电压频率为,4,2,、,频率差的大小检测,说明频率差已经满足要求；,说明频率差不满足要求，从而检查出频率差大小。,当,时,当,时,5,3,、频率差的方向测量,6,4,、关于调速脉冲,自动准同期装置发调速脉冲时，脉冲宽度应与频差成正比。为了适应不同机组的调速器特性，比例系数可设定，或者直接设定调速脉冲宽度和周期。,7,图,2-8,自动准同期装置构成的闭环自动调频系统,8,图,2-9,频率调节程序示意框图,9,二、压差大小及压差方向测量,1,、交流电压幅值测量,交流电压幅值的测量有两种方法：一种是电量变送器法，另一种是交流采样法。,图,2-10,电压幅值测量,10,1,）电量变送器法：通过交流电压变送器把交流电压信号转换成直流电压信号，输出的直流量经,A/D,转换接口送入,CPU,，,CPU,得到的数据反映了发电机侧电压和系统侧电压的有效值。,2,）交流采样法：交流采样不用把交流电压信号转换成直流量，而是直接对交流电压信号进行采样，采样值经,A/D,转换接口送入,CPU,，,CPU,对这些采样值进行处理得到交流电压的有效值。,11,2,、,电压差的大小检测和方向控制,12,3,、关于调压脉冲,发电机在同期并列过程中，压差越限时应即时发出调压脉冲，自动准同期装置发调压脉冲时，脉冲宽度应与压差成正比。,同样，为了适应调节励磁装置，脉冲比例系数可设定，或者直接设定调压脉冲宽度和周期。,13,图,2-11,电压调节程序示意框图,14,三、合闸命令（导前时间脉冲,U,lead.t,）的发出,图,2-12,导前时间脉冲,U,lead.t,波形,15,1,、,同期电压间的相角差测量,图,2-13,相角差,的测量框图,16,图,2-14,相角差,测量波形分析,（,a,）原始波形；（,b,）削波限幅后的方波；（,c,）矩形波,17,相角差,i,可按下式求得,断路器合闸时间：,18,滑差角速度：,理想导前合闸角：,19,由于两相邻计算点间的,D,变化很小，因此,D,一般可经若干计算点后才计算一次，所以有：,将取得的实时的相角差与式计算出的导前合闸角,lead,进行比较,20,2,、,导前时间脉冲,U,lead.t,（合闸命令）的形成条件,（,1,）,不论频差方向如何，导前时间脉冲,U,lead.t,应在,180,360,区间内形成,。,（,2,）,在相角差,的限值区间内形成，即,set,；,（,3,）压差满足要求；,（,4,）频差满足要求；,21,3,、断路器合闸时间测量,测量并列断路器合闸时间的方法：,1,、并列断路器在停电检修状态下测量总的合闸时间。,2,、带电测量并列断路器总的合闸时间。,22,
