螺旋测微器的使用.ppt

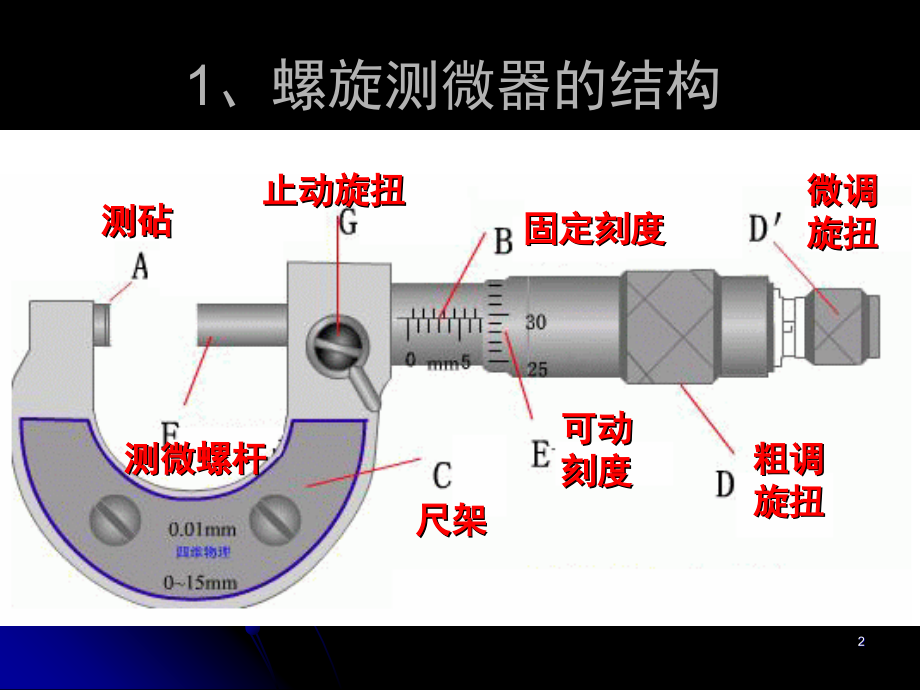

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,螺旋测微器,1,测砧,测微螺杆,固定刻度,可动刻度,粗调旋扭,微调旋扭,尺架,止动旋扭,1、螺旋测微器的结构,2,可动刻度的套筒左边框刚好和固定刻度的0mm刻度线重合,可动刻度0刻度线刚好和固定刻度的基准线重合,当测砧和测微螺杆接触时,3,2、螺旋测微器的使用方法：,左手持尺架（C），右手转动粗调旋钮D使测杆F与测砧A间距稍大于被测物，,放入被测物，转动保护旋钮D到夹住被测物，直到棘轮发出声音为止，拨动固定旋钮G使测杆固定后读数。,4,mm刻度线,0.5mm刻度线或半刻度线,0.5mm刻度线的特点,不标数字,mm刻度线的特点,只标0、5、10、15等数字,3、螺旋测微器的刻度：,基准线,5,mm刻度线不一定在固定刻度下方，也可以在固定刻度的上方。可通过标注的数字来判断。,6,4.1 螺旋测微器的固定刻度读数方法,1,2,3,1、先读固定刻度右侧的最大mm刻度,4,固定刻度为,4mm,7,4.2 螺旋测微器的半刻度读数方法：,半刻度线已露出,2、再看可动刻度左侧的最大mm刻度与可动刻度之间的半刻度线是否已露出,半刻度记为,0.5mm,8,4.3 螺旋测微器的半刻度读数方法：,2、再看可动刻度左侧的最大mm刻度与可动刻度之间的半刻度线是否已露出,半刻度记为0.0mm,半刻度线未露出,9,4.3 螺旋测微器的可动刻度读数方法：,3、再看固定刻度的基准线指向可动刻度的具体位置，并估读,读数的最后一位数字0，表示精确度，,不能省略,。,可动刻度50等分主尺上的0.5毫米，每等分为0.01mm,可动刻度每转1周，测微螺杆就沿轴线直进（或退）0.5毫米，若旋转n个最小分度（包括估读分度），则读数为0.01,n毫米。,10,4.4 螺旋测微器的读数方法：,1、先读固定刻度,2、再读半刻度，若半刻度线已露出，记作,0.5mm,；若半刻度线未露出，记作,0.0mm,；,3、再读可动刻度（注意估读）。记作,n,0.01,mm,；,4、最终读数结果为,由于螺旋测微器的读数结果精确到以mm为单位千分位，故螺旋测微器又叫,千分尺,.,固定刻度,+,半刻度,+,可动刻度,11,0,1,2,固定刻度：2,是否超过半刻度？,是,。,可动刻度：,46.0,0.01,45,0,40,读数L=,固定刻度,L=,+,半刻度,+,可动刻度,5.1 螺旋测微器的读数训练：,=,2.960 mm,2,+,0.5,+,0.460,12,0,1,固定刻度：,1,是否超过半刻度？,是,。,可动刻度：,25.0,0.01,25,30,20,读数L=,固定刻度,L=1+0.5+0.250=,1.750 mm,+,半刻度,+,可动刻度,5.2 螺旋测微器的读数训练：,13,5.3 螺旋测微器的读数训练：,0,1,2,固定刻度：,2,是否超过半刻度？,否,。,可动刻度：,34.4,0.01,35,40,30,读数L=,固定刻度,L=2+0.0+0.344=,2.344 mm,+,半刻度,+,可动刻度,14,5.4 螺旋测微器的读数训练：,0,固定刻度：0,是否超过半刻度？,不太清楚,。,可动刻度：,0.6,0.01,说明已经超过半刻度线,0,5,45,读数L=,固定刻度,L=0+0.5+0.006=,0.506 mm,+,半刻度,+,可动刻度,15,5.5 螺旋测微器的读数训练：,0,固定刻度：,0,是否超过半刻度？,不太清楚,。,可动刻度：,49.6,0.01,说明没有超过半刻度线,读数L=,固定刻度,L=0+0.0+0.496=0.496 mm,+,半刻度,+,可动刻度,0,5,45,16,读数训练,固定刻度,半刻度,可动刻度,固定刻度,+,半刻度,+,可动刻度,17,读数训练,固定刻度,半刻度,可动刻度,固定刻度,+,半刻度,+,可动刻度,18,读数训练,固定刻度,半刻度,可动刻度,固定刻度,+,半刻度,+,可动刻度,19,读数训练,0.520mm,20,读数训练,8.562mm,21,读数训练,6.123mm,22,读数训练,14.135mm,23,数字千分尺,24,25,26,27,28,29,30,31,32,33,34,35,36,37,38,39,40,41,42,43,44,45,46,47,
