资源描述
171

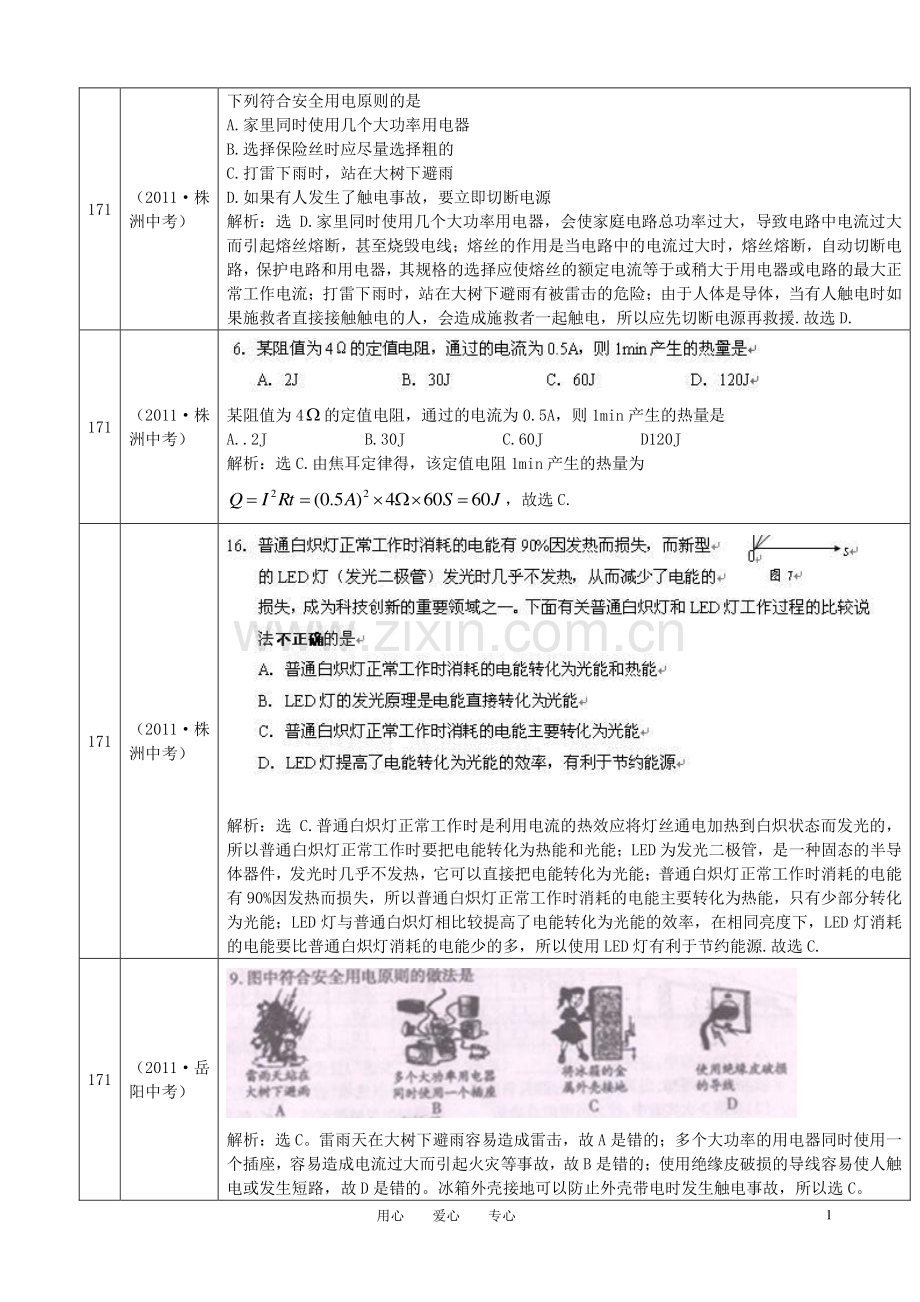

（2011·株洲中考）
下列符合安全用电原则的是
A.家里同时使用几个大功率用电器
B.选择保险丝时应尽量选择粗的
C.打雷下雨时，站在大树下避雨
D.如果有人发生了触电事故，要立即切断电源
解析：选D.家里同时使用几个大功率用电器，会使家庭电路总功率过大，导致电路中电流过大而引起熔丝熔断，甚至烧毁电线；熔丝的作用是当电路中的电流过大时，熔丝熔断，自动切断电路，保护电路和用电器，其规格的选择应使熔丝的额定电流等于或稍大于用电器或电路的最大正常工作电流；打雷下雨时，站在大树下避雨有被雷击的危险；由于人体是导体，当有人触电时如果施救者直接接触触电的人，会造成施救者一起触电，所以应先切断电源再救援.故选D.
171
（2011·株洲中考）
某阻值为4的定值电阻，通过的电流为0.5A，则1min产生的热量是
A..2J B.30J C.60J D120J
解析：选C.由焦耳定律得，该定值电阻1min产生的热量为
，故选C.
171
（2011·株洲中考）
解析：选C.普通白炽灯正常工作时是利用电流的热效应将灯丝通电加热到白炽状态而发光的，所以普通白炽灯正常工作时要把电能转化为热能和光能；LED为发光二极管，是一种固态的半导体器件，发光时几乎不发热，它可以直接把电能转化为光能；普通白炽灯正常工作时消耗的电能有90%因发热而损失，所以普通白炽灯正常工作时消耗的电能主要转化为热能，只有少部分转化为光能；LED灯与普通白炽灯相比较提高了电能转化为光能的效率，在相同亮度下，LED灯消耗的电能要比普通白炽灯消耗的电能少的多，所以使用LED灯有利于节约能源.故选C.
171
（2011·岳阳中考）
解析：选C。雷雨天在大树下避雨容易造成雷击，故A是错的；多个大功率的用电器同时使用一个插座，容易造成电流过大而引起火灾等事故，故B是错的；使用绝缘皮破损的导线容易使人触电或发生短路，故D是错的。冰箱外壳接地可以防止外壳带电时发生触电事故，所以选C。
171
2011.聊城中考
【解析】选BCD.此题考查了学生的收集信息和处理信息的能力。由图可知甲的电阻比乙的电阻小，并联电路中电压相等，由欧姆定律可知，电阻大的电流小，又由P=UI可知电压相等，甲的电流大，故甲的功率大。
171
（2011·河北中考）
解析：选B。本题考查超导材料的应用问题。白炽灯、电饭锅、电熨斗都是利用电流的热效应工作的，若导体没有电阻，它们陡不能正常工作。但电动机仍然能转到，且效率大大提高，故选B。
171
2011·荆门中考
6. 如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是
A. 灯泡L变亮
B. 电压表示数变大
C. 电流表A1示数变小
D. 电路消耗的总功率变大
解析：选D。由电路图可知灯L与滑动变阻器并联，电流表A1 测总电流，电流表A2 测灯L的电流，电压表测总电压、也是L的电压、也是R的电压。当滑片P向左移动时，R变小，R所在支路电流变大，但不影响灯那一支路，灯亮度不变，电流表A2示数不变，总电流变大即电流表A1示数变大，电源电压不变即电压表示数不变，有P总=I总U总
可知总功率变大，所以A、B、C错 ，D对，故选D。
171
2011·荆门中考
8. 如图所示，当开关闭合时，电压表V1、V2的示数分别为10V和4V，已知电动机M的线圈电阻为1Ω，R是阻值为4Ω的定值电阻，下列结论正确的是
A. R两端的电压为6V
B. 通过电动机的电流为6A
C. 电阻R消耗的电功率为144W
D. 电动机消耗的电功率为6W
解析：选D。由电路图可知电阻R与电动机M并联，电压表V1测总电压，电压表V2测 R两端的电压，U总=10V，UR =4V，UM= U总－UR=10V－4V=6V，由I=可知
==1A，PR= UR IR =4V×1A=4W， PM= UM IM=6V×1A=6W，所以A、B、C错，D对。
172
（2011·株洲中考）
解析：由得，“220V,40W”灯泡的电阻，当无人上厕所时，开关闭合，断开，灯泡与电阻串联，由欧姆定律得，此时电路中的电流,此时灯泡消耗的功率为；当有人上厕所时，开关和都闭合，电阻被短路，灯泡两端的电压为220V,灯泡正常发光，此时灯泡的实际功率等于它的额的功率40W.
答案：10 40
172
（2011·襄阳中考）
解析：电阻上标的1.5A和2A表示允许通过的最大电流，若电流超过此值，电阻将被烧坏；两电阻允许加的最大电压分别为：,.两电阻并联时，电压相等，故电压不超过9V时，两电阻都不会被烧坏，所以将和并联时，电路两端最多允许加9V的电压；此时两电阻的功率分别为：,，所以此时该电路中消耗的总功率为.
答案：电流 9 21.6
172
（2011·泰州中考）
23．小华发现家里电能表的示数在3h内由变成，则他家在这段时间用电 kW·h，用电器消耗的实际功率是 W．如果电能表标有“220V 2.5(10)A”字样，则电路中 (选填“能”或“不能”)再接入一个额定功率为800W的电饭煲。
【解析】本题考查家用电器中电能表的使用，在电能表时注意最后一位是小数点后的，计算家庭电路中消耗电能时，用较大的数减去较小的数W=2139.4 kW·h -2138.2kW·h=1.2 kW·h。在3h内用电器消耗的实际功率是P===0.4kW=400W。当再接入一个额定功率为800W的电饭煲时，家庭电路中的总功率是1200W，电路中的电流I==≈5.45A，电能表的额定最大电流是10A，所以能再接入一个额定功率为800W的电饭煲。
答案：1.2 kW·h 400W 能
172
2011.聊城中考
【解析】电能表表盘示数的最后一位是小数，由图可知，表盘示数是65.2kw.h，了解电能表中的数据：220v－额定电压是220v，20A—允许通过的最大电流是20A等等，根据P=UI，可计算出允许接入的最大功率为4400W。
答案：65.2 4400
172
（2011·河北中考）
解析：本题考查焦耳定律的知识。（1）煤油的比热小于水的比热，相同质量的煤油和水升高相同的温度，煤油需要的时间要短，所以用煤油可以在短时间内达到明显的实验效果；（2）实验中两电阻丝是串联的，即电流相同，R甲<R乙，若乙电阻丝产生的热量多，说明在电流及通电时间相同时，导体的电阻越大产生的热量越多；（3）煤油吸收的热量等于镍铬合金丝消耗的电能：
煤油的质量：
答案：（1）水的比热容大于煤油的比热容；（2）在电流及通电时间相同时，导体的电阻越大产生的热量越多；（3）0.6
172
2011·荆门中考
9. 家庭电路中“超负荷”是指电路中电流过大，出现上述情况时，电路中保险丝会自动熔断，是因为保险丝的熔点较 ▲ ，其工作原理是利用电流的 ▲ 效应。
解析：填 低 热。原因是电流通过导体时电能转化成热，这是电流的热效应；由Q=I2Rt可知电流越大产生的热越多，温度升高，（保险丝的熔点较低）当达到保险丝的熔点时，保险丝就会熔断从而起到保护电路作用。
173
（2011·泰州中考）
24．(6分)按照题日要求作例：
(3)如图15所示，用笔画线代替导线将电灯、开关、三眼插座接到电路中
【解析】本题考查家庭电路的组成，在连接家庭电路时，开关要靠近火线且与被控制的用电器串联，三孔插座左接零右接火，顶点一孔要接地。
答案：
175
（2011·株洲中考）
解析：（1）连接时应注意电压表的量程的选取和正负接线柱连接，由题意可知该电压表应选择0~3V的量程，电压表并联在小灯泡的两端，使电流从电压表的正接线柱流入，从电压表的负接线柱流出；（2）开关闭合前，滑动变阻器的滑片应移动到最大阻值处，防止电路中的电流过大，损坏各元件，所以滑片应移动到b端，由图可知小灯泡两端的电压U=1.8V,通过小灯泡的电流I=0.2A,由欧姆定律得，此时小灯泡的电阻为；（3）小明实验时，小灯泡突然熄灭，检查发现电流表的示数为零，说明发生了开路故障，并且哪个元件开路，哪个元件两端有电压，由电压表示数接近电源电压，可以判断是灯泡发生了开路故障.（4）要测量小灯泡的额定功率，首先移动滑动变阻器的滑片P，使电压表的示数为2.5V时，读出电流表的示数；然后根据原理P=UI计算出小灯泡的额的功率.
答案：（1）如图所示
（2）b 9（3）灯泡发生了开路（4）P=UI
175
（2011·泰州中考）
29.（6分）在“测量小灯泡电功率”的实验中，已知小灯泡的额定电压为2.5V，某同学已连接部分电路如图23所示。
（1）用笔画线代替导线，补充完成图23中实验器材的连接（要求：滑动变阻器的滑片向右移动时接入电路的电阻变小)．
（2）电路正确连接后，闭合开关．移动滑片P，发观灯泡总不亮，且电流表无示数．电压表示数接近3V，则故障原因可能是 ．
（3）排除故障后．当电压表示数为
V时，小灯泡正常发光．此时电流表示数如图24所示，其值为 A．小灯泡的额定功率为 W．
【解析】（1）伏安法测电功率实验中，电压表要与小灯泡并联且注意选择适当的量程。电流表要与小灯泡串联。由于连接要求是，滑动变阻器的滑片向右移动时接入电路的电阻变小，应该连接滑动变阻器右下的接线柱。（2）由题意可知灯泡总不亮，且电流表无示数．说明电路处于断路状态，电压表示数接近3V，说明断路位置与电压表并联的那部分电路，可能是小灯泡与灯座接触不良。
（3）小灯泡正常发光时两端电压为2.5V，电压表测量小灯泡两端电压，所以电压表示数是2.5V。在读电流表示数时，要看清量程和分度值，电流表示数为0.26A。根据电功率公式
P=UI=2.5V×0.26A=0.65W。
答案：（1）
（2）小灯泡与灯座接触不良 （3）2.5 0.26 0.65
175
2011.聊城中考
【解析】(1)用伏安法测小灯泡的电阻，电流表测通过小灯泡的电流，电压表测小灯泡
两端的电压，电压表应并在小灯泡两端，小灯泡的额定电压是2.5V，所以电压表的量程
选3V，注意电流从正接线柱流入，从负接线柱流出。（2）连接电路时，开关应断开，接通电路前，滑动变阻器连入电路中的电阻应调到最大。根据图中连接方式，滑片应移到最左端（3）电表的读数首先要看量程和分度值，图中量程为0-0.6，分度值为0.02A，则电流表的示数为0.3A，根据欧姆定律：小灯泡的电阻R=U/I=2.5V/0.3A=8.3Ω(4)灯泡的亮度由灯泡的实际功率决定，电压越大，电流越大，实际功率也大，小灯泡也就越亮；灯丝的电阻随温度的增高而增大，灯丝越亮，温度越高，电阻也就越大。
答案：（1） （2）左（3）8.3Ω（4）变亮 变大
175
（2011·河北中考）
解析：本题考查伏安法测量小灯泡的额定功率。（1）闭合开关前，滑片P应滑到阻值最大处，即右端；（5）没有电流表可以利用电压表和定值电阻测量电路中的电流值。如图，闭合S、S1，断开S2，调节变阻器使小灯泡正常发光，测出小灯泡的额定电压U1；再闭合S2，断开S1，测出灯泡和定值电阻的总电压U，则定值电阻两端的电压为（U-U1），电路中的电流,所以小灯泡的额定功率。
答案：（1）右端；（2）如图
（3）0.48、2.88；（4）分压，能够完成对灯泡额定功率的测量
（5）如图
175
（2011·芜湖中考）
21.在“测定小灯泡电功率”的实验中，小灯泡的额定电压为2.5V．灯丝电阻约为8Ω。
图11 图12
（1)某同学连接的电路如图l1所示．请指出其中的两处错误或不妥：
①_______________________________________________________；
②_______________________________________________________。
(2)将上述错误或不妥改正后，闭合开关，如果发现灯泡发出特别耀眼的光．且此时电流表电压表都有示数，则出现该现象的原因可能是_____________________________________________________。
(3)实验时，调节滑动变阻器，当电压表的示数为_____ V时，灯泡正常发光，此时电流表示数如图12所示，读数为_____A．该灯泡的额定功率为_____W．
(4)该实验还可以测定小灯泡的电阻根据以上实验数据，这个小灯泡正常工作时的电阻为_____Ω.
解析：滑动变阻器正确的接法：“一上一下”。 滑动变阻器的接入明显错误，电流表的正接线柱与电源的负极相连错误。闭合开关，发现灯特别的亮，电路中的电流过大，一定是电阻很小，说明滑动变阻器没有接入最大阻值。当测小灯泡的额定功率，由于小灯泡的额定电压为2.5V，要调节滑动变阻器使电压表示数为2.5V，读出电流表示数；根据P=UI，算出灯泡的额定电功率。
答案：（1）①电流表正负接线柱接反；②滑动变阻器的接线柱接错．
(2)滑动变器的滑片没有位于最大阻值处
(3) 2.5，0.34，0.85
(4) 7.35
176
（2011·河北中考）
解析：本题考查认识图像和电功率的计算。（1）从图像可知，当小灯泡正常发光（两端电压为6V）时，通过小灯泡的额定电流是1.0A，所以；（2）求AB的电阻值，可取P在A端时AB两端的电压和电路中的电流（0.5A）计算，AB两端的电压等于电源电压（6V）与P在A端时小灯泡两端电压之差（1.5V）；（3）从图中看出，灯丝电阻随温度升高而变小。求灯丝电阻，可根据公式计算，即，代入已知物理量，求解R灯。
答案：
177
2011·荆门中考
20. 如图所示，电源电压恒定不变，小灯泡L上标有“6V 3W”字样，已知滑动变阻器R的最大阻值为20Ω，电流表的量程为0—0.6A，电压表的量程为0—3V。灯泡电阻不随温度变化，求：
（1）闭合S1、断开S2，滑动变阻器滑片在最右端时，此时灯泡的实际功率为0.75W，求电压电压是多大?
（2）闭合S1、S2，要保证电路中各元件安全，求滑动变阻器R的取值范围。
解析：（1）闭合S1、断开S2 电压表示数为0，L与R串联，
滑片在最右端，R取最大值为20Ω，
RL===12Ω
UL===3V
IR=IL= = =0.25A
UR= IR·R最大=0.25A×20Ω=5V
U总=UR+UL=5V+3V=8V
（2）由电压表定所取的最大值，电压表的量程是0~3V，滑动变阻器两端的最大电压不得超过3V，那么U灯 =U总－UR=8V－3V=5V
IR=IL== = A
R最大= = =7.2Ω
由电流表和灯的额定功率定滑动变阻器的最小值，电流表的量程是0~0.6A ，I额= = =0.5A 0.6A＞0.5A
因此电路中的最大电流是0.5A，此时滑动变阻器取最小值。
R总= = = 16Ω
R最小=R总－RL=16Ω－12Ω=4Ω
故：滑动变阻器取值范围是4Ω~7.2Ω
答：（1）电源电压是8V，（2）滑动变阻器取值范围是4Ω~7.2Ω。
171
(2011·包头中考)
甲、乙两只白炽灯的铭牌如图4所示，下列说法正确的是（ ）
A、甲灯灯丝比乙灯灯丝细
B、两灯都正常发光时，甲灯消耗的电能较少
C、两灯都正常发光时，甲灯电阻小于乙灯电阻
D、两灯串联后，接在220V电路中，甲灯比乙灯暗
解析：本题考查用电器电功率与电压和电阻等的关系，甲灯泡的额定功率为25W，乙灯的为100W，由，甲灯的电阻较大，所以甲灯的灯丝是细而长故A选项正确，同理可以知道C选项错误；都正常工作时，两灯消耗的电能还与发光时间有关，故B选项错误；当两灯串联时，通过它们的电流相等，由公式 可知甲灯的电阻大，甲灯的实际功率比乙灯的大，所以甲灯比乙灯亮，故D选项错误。
答案：A
171
(2011·包头中考)
图8所示电路，电源电压为6V，R1＝10Ω，R2＝20Ω，R3＝5Ω，当闭合开关S1后，下列说法正确的是（ ）
A、闭合开关S2、S3，通过R2的电流是0.24A
B、断开S2、S3，电路消耗的功率是2.4W
C、断开S2、闭合S3，R1两端的电压是6V
D、在相等的时间内，闭合S2、S3时和断开S2、S3时，电流通过R1产生的热量之比是9 ：4
解析：当S2、S3闭合时，电阻R3被短路，R1、R2并联在电源的两端，，故A选项错误。当S2、S3都断开时，R1、R3串联在电路中，，故B选项正确。当断开S2、闭合S3时，电阻R3被短路，只有R1接到电路中，即R1两端的电压为电源电压6V，故C选项正确。由前面的求解可知:=3.6tW:1.6tW =9:4故D选项正确。
答案：B、C、D
1171
（2011·淄博中考）
（2011·淄博中考）12、随着人们生活水平的逐步提高，家用电器不断增多，下列几个家用电器中主要用电流的热效应来工作的是：
A、电冰箱 B、电视机 C、洗衣机 D、电饭煲
D【解析】本题考查了电流热效应的应用，题中给出的四个用电器只有电饭煲是“纯电阻性”的用电器，当电流通过时，消耗的电能全部转化为内能，其它三个用电器当有电流通过时，A、C消耗的电能中大部分转化为机械能、B主要转化为光能，只有一部分电能转化为内能，所以电饭煲主要用电流的热效
应来工作的。
1171
（2011·淄博中考）
（2011·淄博中考）13、电的利用越来越广泛，给我们的生活带来方便，但若不注意安全用电，也会给我们的生活带来危害，下列做法错误的是：
A、有金属外壳的用电器必须使用三线插头
B、发现有人触电，应迅速切断电源
C、不在电线上晾衣服
D、拉线开关接在零线和灯泡之间
D【解析】本题考查了安全用电的注意事项。A、有金属外壳的用电器必须使用三线插头如果用电器未加接地保护，电器漏电时就容易使人触电，B、C也符合安全用电常识，D、拉线开关接在零线和灯泡之间，虽然断开开关了灯仍与火线相连，在更换灯泡、或外壳破损时会触电。故D不符合安全用电原则。
171
19两只电炉，其电阻值分别为R1和R 2(R 1>R2)。将两只电炉 串联后接入电压为U的电源上，两只电炉消耗的功率分别为P 1和P2，电路消耗的总功率为P；将两只电炉并联后，仍接入电压为U的电源上，两只电炉消耗的功率分别为和电路消耗的总功率为。则 ( )
A P1＞P2 , ＜ B P1+P2＜+
C P1+P2=P D
解析：选ABC 此题考查电功率的灵活计算。电阻串联时，通过的电流相等，根据P=I2R，可知电阻大的功率大，即P 1>P2；并联时，电阻两端的电压相等，根据P=可知，电阻小的功率大，即＜；所以A正确；无论电阻串联还是并联，总功率都等于各电器的实际功率之和，则C正确，D错误；两电阻串联或并联在同一电路中时，它们两端的总电压相同，因为R串>R并，根据P=可知，并联时的总功率大于串联时的总功率，所以B正确。
171
2011·常州中考
解析：选D 根据电功率的计算式P=，灯泡的电阻保持不变，电压变为原来的一半，带入公式则P为原来的，所以D正确
171
（2011·达州中考）
某小区最近一段时间由于楼道灯的供电系统电压偏高，所用的路灯“220V40W”灯丝经常熔断，在电压暂时无法改变的情况下，为了延长楼道灯的使用寿命，小明所采取的下列方法切实可行的是：
A.换用一颗“220V60W”的灯泡替换原来的灯泡接入原电路中使用
B.换用一颗“220V15W”的灯泡替换原来的灯泡接入原电路中使用
C.换用两颗“220V40W”的灯泡并联后替换原来的灯泡接入原电路中使用
D.换用两颗“220V40W”的灯泡串联后替换原来的灯泡接入原电路中使用
解析：选D 灯泡烧断是因为电路中实际电压高于额定电压，导致实际功率过大的缘故，要延长灯泡的寿命，要降低灯泡两端的电压，故应采用串联电路的形式，所以D正确。
171
(2011·吉林中考)
如图所示电路，电源电压不变，R是定值电阻。当将一个“2.5V 0.5A”的小灯泡接在a，b两点间是，小灯泡恰好正常发光；若换一个“3.8V 0.5A”的小灯泡接在a、b两点间，则这个小灯泡（ ）
A、比正常发光亮些 B、比正常发光暗些
C、能正常发光 D、灯丝将会被烧断
解析：选B 由题意接标有“2.5V 0.5A”的小灯泡的电阻为5Ω，此时小灯泡正常发光，即电路中电流为0.5A，而换用标有“3.8V 0.5A”的小灯泡的电阻为7.6Ω，此时电路中的总电阻变大，电路中电流变小，即小于0.5A，故标有“3.8V 0.5A”的小灯泡比正常发光暗些，所以B正确。
172
(2011·新疆维吾尔中考)
11、 世界自然基金会倡导的“地球一小时活动”是通过关灯的方式减少通电_________来减少消耗的电能；用新型的节能LED灯代替白炽灯照明是通过减少用电器_________来减少消耗的电能。
【解析】本题考查节约电能的措施，“地球一小时活动”是通过关灯的方式减少了通电时间，可以减少消耗的电能；LED灯的电功率比较小，用LED灯代替白炽灯照明，是通过减少用电器电功率来减少消耗的电能。
答案：时间 电功率
172
（2011·怀化中考）
解析：本题考查家庭电路的简单常识，我国家庭电路的电压为220V，对人体安全的电压为不高于36V。
答案：220，36
172
（2011·怀化中考）
解析：当小灯泡正常工作时，小灯泡两端的电压为6V，功率为3W，，由
答案：0.5，12
172
（2011·怀化中考）
解析：因为是电阻丝，它符合欧姆定律所以即P=400W。由。
答案：400，4000
172
(2011·新疆维吾尔中考)
12、 家庭电路中的电冰箱、电视机、电灯等用电器的连接方式是________联；家庭电路的火线和零线可以用试电笔来判别，下图乙、丙中的两种握法，正确的是__________。
【解析】本题考查家庭电路的连接方式及试电笔的使用，家庭电路中的用电器是并联的，控制用电器的开关与用电器是串联的。在使用试电笔测量火线和零线时，手要与试电笔的金属笔卡接触。分析乙丙两图正确握法是乙。
答案：并 乙
1172
（2011·淄博中考）
（2011·淄博中考）18.（3分）已知两电阻的阻值之比3:1，当两电阻串联使用时，两电阻两端的电压之比为 ，通过两电阻的电流之比为 ；当两电阻并联使用时，两电阻的电功率之比为 。
答案：3:1 1:1 1:3
【解析】本题考查了串并电路的电流电压特点、电功率的计算。电阻串联时电流相等，所以通过两电阻的电流为1:1，由分压原理知道，电压之比等于电阻之比，所以电压之比为3:1；两电阻并联时，两端电压相等，由分流原理知通过两电阻的电流之比等于电阻的反比，为1：3，电功率等于电压与电流的乘积P=UI，电压相等所电功率之比等于电流之比。
172
2011·鞍山中考
甲、乙两个灯泡分别标有“2 2 0 V 4 0 w”、¨2 2 0 V 60 w”字样，并联在2 2 0 V电源上，通过灯丝电流大的是____________灯泡,该灯泡的电阻是________。如果两灯泡钨丝长短一样，则钨丝较粗的是__________灯泡。正常使用相同时间，甲、乙两灯消耗的电能之比是__________________。
解析：灯泡的额定电压相同，正常工作时，根据I=可知，额定功率越大，通过的电流越大，即通过乙灯的电流大；根据R=可知，R乙=806.7Ω；导体的电阻大小与导体的材料、长度、横街面积有关，在材料、长度相同的时候，导体的横截面积越大，电阻越小，故钨丝较粗的灯泡电阻较小，是乙灯；根据W=Pt，两灯工作的时间相同，则它们消耗的电能之比等于它们的电功率之比为2:3
答案：乙 806.7Ω 乙 2:3
172
2011·鞍山中考
接在家庭电路里的电能表如图所示，
其额定电压为______V若安装时此表示数为零，则从安装电能表后到现在为止，用电器已消耗了_______________J电能，电能表转盘已转了____________r(圈)。若测得转盘在1 2 min内转动6 0r则所接用电器总功率为________________w。
解析：此题考查电能表的基本知识。根据电能表的铭牌可知：电能表应接入电路的额定电压是220V，电能表是测量用电器消耗电能的仪器；从安装到现在，电能表的示数是20KW·h=7.2×107J；电能表的参数是3000r/ （KW·h）,表示每消耗1 KW·h的电能，转盘转动3000r，则电能表共转过6×104r；电能表转动60r，则接入电路用电器消耗的电能是=0.02 KW·h；则用电器的总功率是P===0.1KW=100W
答案：220V 7.2×107J 6×104 100W
172
2011·常州中考
解析：此题考查对电能表技术参数的理解。图中电能表接在220v的电路中使用，允许通过的额定电流是10A，则同时工作的电器的总功率是P=UI=220v×10A=2200W；电能表的技术参数是2500r/(kw·h)，表示消耗1 kw·h的电能，转盘转过2500转，电能表转动了5圈，则消耗的电能是W==2×10—3 kw·h=7200J，接入用电器的功率是P===40W
答案：2200W 7200J 40W
172
（2011·达州中考）
有两个定值电阻R1=12Ω,R2=24Ω,串联后接在某电源上， R1、R2两端的电压之比为 ；R1、R2消耗的电功率之比为 ；如并联后接在同一电源上， 通过R1、R2的电流之比为 ；R1、R2消耗的电功率之比为 。
解析：两电阻串联，通过它们的电流相等，则它们的电阻之比等于它们两端的电压之比；根据P=UI，可知，它们两端的电压之比等于电功率之比；如并联在同一电源上，它们两端的电压相同，根据U=IR可知，通过的电流与导体的电阻成反比，根据P=UI，电功率之比和电流之比相同。
答案：1：2 1：2 2：1 2：1
172
（2011·达州中考）
很多家用电器可以用遥控器关机而不用断开电源，这种功能叫待机状态，这一功能虽给人们带来了方便，但用电器在待机状态下仍要消耗电能都鲜为人知，如小华家所有用电器待机状态时总功率为21W，每天处于待机状态的时间为20h，则一个月（30天）因用电器待机而浪费的电能为 kW.h，若这些电能全部用来烧水，可以将 kg20℃的冷水加热成40℃的温水供家庭使用【c=4.2×103J/(kg.℃)】
解析：此题考查电能的计算。根据电能的计算公式W=Pt=0.021KW×20h×30=12.6kW·h=4.536×107J，烧水时，根据热量的计算公式Q=cm（t—t0）得m==4.536×107J /[4.2×103J/(kg.℃)×（40℃—20℃）]=540kg
答案：12.6kW·h 540
172
(2011·本溪中考)
解析：电能表的最后一位为小数，故读数为125.7kw·h；由电能表的参数“2000r/ kw·h”可知电能表转盘转4000转所消耗的电能为4000r×1kw·h /2000r=2 kw·h；又根据电能表的参数“2000r/ kw·h 20A”可知，此电能表允许所接用电器的总功率最大不超过：P=UI=220V×20A=4400w
答案：125.7 2 4400
172
(2011·本溪中考)
解析：由图可知，定值电阻R两端的电压U=2V时，通过的电流I=0.08A，则定值电阻R的阻值R=； R的功率为0.16w时，由图像甲可知，定值电阻R两端的电压U=2V，通过的电流I=0.08A，即通过热敏电阻R1的电流I1=0.08A，由R1的I-U图像可知，此时热敏电阻R1的两端电压U1=3.5V，则此时R1所消耗的电功率P1=
U1 I1=3.5V×0.08A=0.28w，所以电路的总功率为0.16w+0.28w=0.44w；电流表的示数变为0，说明电路中热敏电阻R1开路或定值电阻R开路，又电压表示数变大，则不可能是热敏电阻R1开路，所以一处故障可能是定值电阻R开路。
答案：25 0.08 0.44 定值电阻R开路
172
（2011·上海中考）
9．我国家庭电路中，电灯正常工作的电压为____伏，电灯与电灯之间是____连接的（选填“串联”或“并联”），电灯所消耗的电能是远方的发电站通过 输电线路输送至用电区的（选填“高压”或“低压”）
解析：我国家庭电路中，用电器正常工作的电压为220V伏，各用电器之间是并联的，为了减小电能在输电线路上的损失，发电站通过高压输电线路将电能输送至用电区.
答案：220 并联 高压
172
（2011·上海中考）
15．在图5所示的电路中．电源电压保持不变。闭合电键S，当滑动变阻器的滑片P向右
移动时，电流表A1的示数将 ，电压表V与电流表A示数的乘积将____（均迭填”变大”、“不变”或“变小”）
解析：在如图所示的电路中，滑动变阻器和定值电阻
并联，电源电压保持不变，电压表测量的是电源电压，电流表测量的是干路中的电流，电流表测量的是滑动变阻器这条支路中的电流，当滑动变阻器的滑片P向右移动时，滑动变阻器的阻值增大，但其两端的电压不变，由欧姆定律可知，通过滑动变阻器这条支路的电流将变小，对于定值电阻这条支路，其电阻和两端电压都不变，则该支路中的电流不变，由于干路中的电流等于各支路中电流之和，所以干路中的电流变小，由于电源电压不变，所以电源电压与干路中电流的乘积也将变小.
答案：变小 变小
173
（2011·达州中考）
请将如图所示元件，连接成符合安全用电要求的家庭电路。
解析：从安全用电的角度考虑，灯泡的开关应该接在火线上，且与螺丝口的顶部相接；插座的熔丝应接在火线上，中间插孔与地线相接。
答案：
173
(2011·本溪中考)
解析：根据生活及安全用电常识可知，两灯并联，开关在干路上，且一端应与火线连接。
答案：如图所示。
174
(2011·新疆维吾尔中考)
24、 （4分）某同学的电能表铭牌上标有“10A，220V”字样，该同学晚上在家中将一1000W的电饭煲插入插座的瞬间，发现只有自家的电灯熄灭了，空气开关也跳闸了。
（1） （2分）分析原因可能是电饭煲插头_________________或家庭电路中___________过大。
（2） （2分）请你设计一个方案验证上述猜想。
【解析】本题考查家庭电路电流过大的原因，家庭电路中电流过大的原因有两种：一、短路；二、用电器总功率过大。（1）当在家中将一1000W的电饭煲插入插座的瞬间，发现只有自家的电灯熄灭了，空气开关也跳闸了，有两种可能：一、电饭煲插头插入插座后发生了短路现象；二、家庭电路中总的电功率过大。（2）更换新的电饭煲插头，如果家中的电灯熄灭了，空气开关也跳闸了，说明用电器总功率过大，如果能够正常使用，说明原来的插头内导线接触，接入电路中会短路。
答案：（1）短路 总的电功率过大 （2）更换新的电饭煲插头，如果家中的电灯熄灭了，空气开关也跳闸了，说明用电器总功率过大，如果能够正常使用，说明原来的插头内导线接触，接入电路中会短路。
175
（2011·滨州中考）
测定“小灯泡的功率”的实验电路如下图所示.
⑴闭合开关后，发现灯泡不亮，电压表有示数，电流表无示数，则电路中可能出现的故障是 .
A、滑动变阻器断路 B、电压表短路
C、灯泡短路 D、灯泡断路
⑵故障排除后，闭合开关，使灯泡正常发光.若要使小灯泡变得更亮一些，变阻器的滑片P应向 移动（选填“左”或“右”）.当变阻器的滑片移到某一点时，电流表和电压表的示数如图所示，此时电流表的示数为 A，电压表的示数为 V，小灯泡的实际功率为 W.
【解析】：（1）由“灯泡不亮、电流表无示数”可推知电路断路；由“电压表有示数”可推知电压表的两个接线柱接到了电源的两极上（或电压表中有电流通过），由此可确定是小灯泡断路；（2）当将滑动变阻器的滑片向左端移动时，滑动变阻器连入电路中的阻值变小，此时电路中的电流变大，则小灯泡会变亮；图中电流表和电压表的示数分别为0.32A、2V，则小灯泡的实际功率为：P=UI=2V×0.32A=0.64W.
【答案】：⑴D ⑵ 左；0.32；2；0.64
175
(2011·新疆维吾尔中考)
25、在探究“电流跟电压、电阻关系”的实验中，某同学连成了图甲所示的电路后开始实验。
导体中的电流I/A
导体两端的电压U/V
0.1
1
0.2
2
0.3
3
（1）（3分）在探究“电流与电压关系”的过程中，滑动变阻器的作用是使电阻两端的_______发生变化。通过实验得到上表中的三组数据，分析数据可以得出的结论是_________________。
（2）（2分）在探究“电流与电阻关系”的过程中，该同学应控制___________不变。实验中该同学将图甲中A、B两点间10Ω的电阻更换为20Ω的电阻，闭合开关后，下一步的操作应当是使滑动变阻器滑片向_________________（填“右”或“左”）移动。
（3）（3分）上述实验后，该同学又按电路图乙测量了额定电压为2.5V小灯泡的额定功率。试验中，灯泡正常发光时，电表的示数如图丙所示，其中电压表V2的示数为___________V，小灯泡的额定电流为____________A，由此计算出的小灯泡额定功率是__________W。
【解析】本题考查学生探究“电流跟电压、电阻关系”的实验设计、分析问题的能力及伏安法测电功率。（1）在此实验中滑动变阻器的主要作用是改变定值电阻两端的电压。分析表格数据可得，在电阻一定时，电阻中的电流与加在它两端的电压成正比。（2）在探究“电流与电阻关系”的过程中，要利用控制变量法改变电阻的大小，同时控制电阻两端的电压不变。因为换用20Ω的电阻，比原来的电阻大，分压能力增强，应向右调节滑片，使20Ω电阻两端的电压减小到原来电压值。（3）由题意可知，试验中，额定电压为2.5V的灯泡正常发光，分析电路
