铸件模数计算.ppt

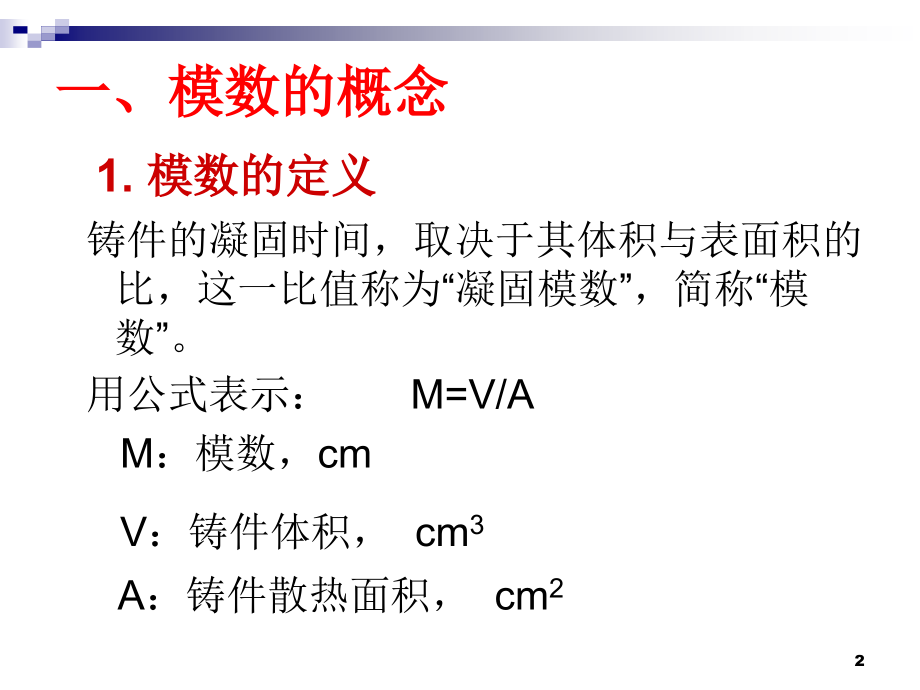

,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,铸造模数计算,1,一、模数的概念,1.,模数的定义,铸件的凝固时间，取决于其体积与表面积的比，这一比值称为“凝固模数”，简称“模数”。,用公式表示：,M=V/A,M,：模数，,cm,V,：铸件体积，,cm,3,A,：铸件散热面积，,cm,2,2,2.,模数的意义,各种形状、重量、用途不同的铸件，不论铸件的形状如何，只要模数相等，其凝固时间就相等或相近。,模数小的铸件凝固时间短，模数大的铸件凝固时间长。,铸件中缩孔缩松的位置在铸件最后凝固的部位，铸件各个部位的凝固时间取决于该处的模数。,3,二、模数的计算,1.,简单立体的模数计算,平板：,长杆：,铸件结构有的简单，有的复杂。复杂铸件总是有简单的几何体与其交节点构成。所以，只要掌握简单几何体和其交节点的模数计算方法，对任何复杂铸件均可应用模数法计算出冒口尺寸。,V=1cm,2,X,，,A=2cm,2,V=aXbX1cm,3,，,A=2(aX1+bX1)cm,2,4,立方体及其内切圆柱体，或内切球体：,5,长方体,：,圆柱体,：,当,h2.5b,时，就成为圆杆：,6,环形体和空心圆柱体,：,当,b2c,时，,Mc/2,，此时，凸起比板凝固时间长，可作为补缩通道,当,d2c,时，,Mc/2,此时，凸起凝固时间比板短，板可作为补缩通道,38,将视作有梯形截面的杆，,将视作板，则：,3.,应用举例,例一 补缩通道计算,凸视作杆，则：,39,例二 补缩工艺计算,将视作板接头，作圆,r=45mm,，则,M=4.5cm,将视作板接头，作圆,r=40mm,，则,M=2cmm,将视为,50mm,板，,M=2.5cm,将视作杆，计算得,M=2.7,将视作杆，计算得,M=2.8,将视作杆，计算得,M=1.97,将视作,38mm,厚的板，则,M=1.9cm,将视作,36mm,的板，则,M=1.8cm,40,措施,比较模数可知，补缩通道在等部位，但都被凝固较早的部分隔开，这些部位易产生缩松或缩孔。,分析,1.,在上部位设置顶冒口，下部位设置冷铁，使其模数缩小到,M=0.9X4=3.6,2.,在部位设置侧冒口,4.,在部位设置冷铁，使其模数缩小到,M=0.9X2.5=2.25,3.,在部位设置冷铁，使其模数缩小到,M=0.9X2.5=2.25,5.,部位无法设置冒口和冷铁，增加的厚度，使其成为补缩通道。将的模数增大到,1.1,倍的模数，,M,=1.1M,=2.2cm,。,M,=x/2=2.2,所以,X=4.4cm,6.,部位为均匀壁厚，可以作为补缩通道。考虑曲面部位凝固时间较长可在上方设置顶冒口，已保证铸件的致密性。,41,例三 补缩工艺计算,42,（,4,）模数法设计冒口的步骤,1,）把铸件划分为几个补缩区，计算各区的铸件模数。,2,）计算冒口和冒口颈的模数；,3,）确定冒口形状和尺寸（尽量采用标准系列冒口尺寸）。,4,）检查顺序凝固条件，如补缩距离是否足够，补缩通道是否畅通。,5,）校核模数的计算。,43,
