遵义市氧化铝项目泥高采石场项目开采设计.doc

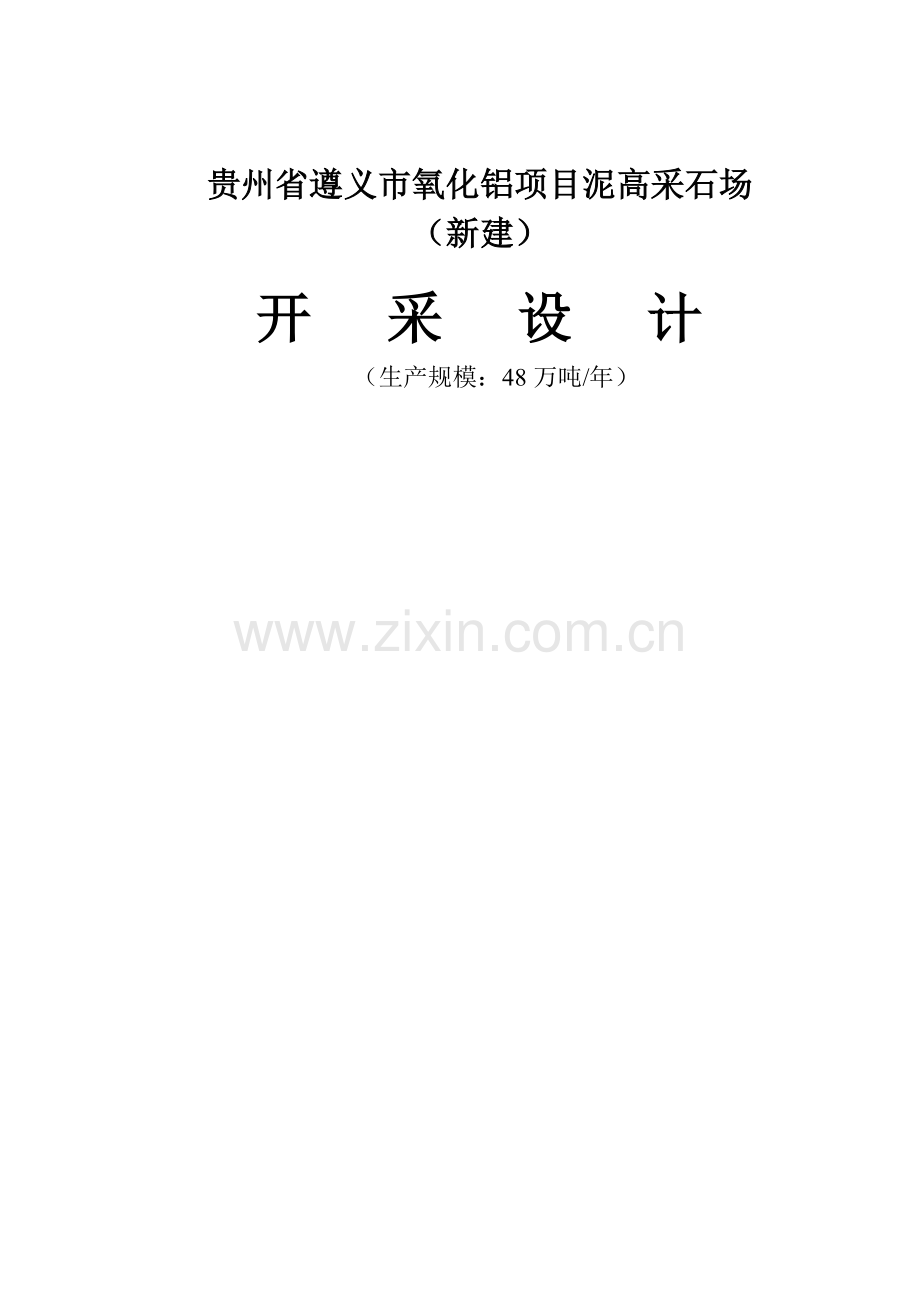

贵州省遵义市氧化铝项目泥高采石场
（新建）

开采设计
（生产规模：48万吨/年）

目 录
第一章 概 述 1
1.1 矿山位置、企业性质和隶属关系 1
1.2 矿区范围、矿产资源赋存、工程地质等情况 1
1.3 矿山现状、特点及存在主要问题及建议 14
第二章 编制依据 16
2.1 编制依据的文件（批准书、委托书、协议等） 16
2.2 编制依据的地质资料及有关矿山安全的基础资料 16
2.3编制依据的法规、规程、标准及技术规范 16
第三章 开采方案 18
3.1 确定开采境界、保有储量、开采规模和服务年限 18
3.2 开拓方案 22
3.3 开采顺序和推进方向 23
3.4工程平面布置及运输 24
3.5 开采结构要素 24
3.6 开采工艺、运输方式及爆破方案 25
3.7 采场最终边坡要素 30
第四章 主要设备选型、设施设计及布置 31
4.1 矿山主要设备选型 31
4.2矿山供电及供排水 32
4.3 主要设施设计及布置 33
4.4矿山通讯 34
第五章 危险、有害因素分析及安全设施设计 34
5.1 边坡坍塌、滑坡危险有害因素分析及安全防护措施 35
5.2 高处坠落危险有害因素分析及安全防护措施 38
5.3 物体打击危险有害因素分析及安全防护措施 38
5.4 机械伤害、车辆伤害危险有害因素分析及安全防护措施 39
5.5凿岩安全保障措施 41
5.6挖掘机安全保障措施 41
5.7装载机安全保障措施 42
5.8 爆破危险有害因素分析及安全防护措施 43
5.9 爆炸危险有害因素分析及安全防护措施 45
5.10 触电事故的分析及安全防护措施 46
5.11 火灾、容器爆炸事故分析及安全防护措施 49
5.12 防止粉尘伤害的措施 50
5.13防止噪声与振动伤害的措施 51
5.14矿山与工业场地排水安全措施 51
5.15公路安全管理措施 51
5.16事故应急救援预案及措施 52
5.17矿山安全设施、设备表 52
第六章 矿山安全机构、人员配备及管理制度 53
6.1 安全机构及人员配备 53
6.2 特种人员的配备 54
6.3从业人数及安全教育培训工作 54
6.4 建立健全安全生产管理制度 56
6.5矿山安全标准化建设工作 57
第七章 职业病防治 58
7.1管理和监测 58
7.2健康监护 59
第八章 环境保护 60
第九章 经济概算及开采方案简要结论 60

附图：1、矿区地形地质图（1：2000）
2、工程平面布置图 （1：2000）
3、采场最终境界平面图（1：2000）
4、采场及最终边坡剖面图（1：2000）
5、采矿方法图（示意图）
6、供电系统图（示意图）
附件：1、采矿许可证副本复印件；
2、开采设计委托书；
3、工程设计资质证书。

第一章 概 述
1.1 矿山位置、企业性质和隶属关系
贵州省遵义市氧化铝项目泥高采石场位于贵州省务川县泥高乡东部来财湾村，距离泥高乡政府2km。地理极值坐标为：东经：107°48′19″～107°48′44″；北纬：28°40′40″～28°41′09″。建设项目隶属遵义市务川仡佬族苗族自治县泥高乡管辖。企业性质为有限责任公司。
矿区至务川县城30km，至遵义260km，务川至道真县公路从矿山西侧通过，交通较为便利（图1-1）。
1.2 矿区范围、矿产资源赋存、工程地质等情况
1.2.1矿区范围
根据地质报告提供的数据，矿区范围由7个拐点圈定，矿区面积0.37km2，开采深度：+1264m～ +1174m标高，生产规模：48万吨/年。矿区拐点坐标见下表。
表1-1 矿区范围拐点坐标（1980西安坐标系）
拐点编号
X
Y
1
3173665.857
480984.954
2
3173643.248
481179.120
3
3173824.941
481328.728
4
3174158.923
481572.247
5
3174385.677
481669.076
6
3174533.413
481393.850
7
3174373.265
481041.120
矿区面积和开采深度
面积:0.37km2
开采深度: ＋1264m～＋1174m标高

矿区交通位置图1-1
1.2.2矿产资源赋存情况
（一）矿山地质特征
1、地层
矿区及其附近出露地层有二叠系上统长兴组（P3c）及三叠系下统夜郎组（T1y）。地层从老至新简述如下：
（1）上二叠统长兴组（P3c）
中、下部为深灰、灰黑色中厚层至厚层块状含燧石结核含泥质条带灰岩、泥质灰岩。上部为浅灰、灰色厚层块状含燧石结核细晶灰岩，含较多生物碎屑。厚32～58m。
（2）下三叠统夜郎组
为一套浅海相碳酸盐岩夹碎屑岩建造，按岩性特征自下而上可分为沙堡湾段（T1y1）、玉龙山段（T1y2）和九节滩段（T1y3）。各段岩性特征分别为:
1）沙堡湾段（T1y1）
为灰黄、灰绿色粉砂质页岩、粘土岩夹灰色薄层含泥质灰岩。厚8.1～10.6m。
2）玉龙山段（T1y2）
其下部为灰色薄至中厚层微晶灰岩、含泥质灰岩，中部为灰色中厚至厚层细晶灰岩，上部为灰色厚层至块状细晶至细晶灰岩。本段为矿层赋存层位，是本次工作研究的重点对象。厚169.5～185.2m，平均厚177.35m。
3）九节滩段（T1y3），按岩性共分三个亚段，此矿区仅出露一、二亚段。
九节滩段一亚段（T1y3-1），为紫红色、灰绿色粉砂质页岩、粘土岩夹灰色薄层含泥质灰岩。平均25m左右。厚19.6～66.4m。
九节滩段二亚段（T1y3-2），为浅灰色中厚至厚层细晶灰岩。厚123～170m。
九节滩段三亚段（T1y3-3），为紫红色粉砂质页岩、粘土岩夹灰色薄层含泥质灰岩。平均85m左右。
2、构造
（1）褶皱
矿区位于栗园向斜南东翼南端，栗园向斜呈北东向展布，长约7km。向斜枢纽向南西倾伏，倾伏角10～17°。向斜南东翼北段岩层倾向南西，向南逐渐过渡为倾向北西，倾角4～28°，一般15～30°。栗园向斜总体为一个东缓西陡的不对称向斜。向斜核部地层为下三叠统茅草铺组。向斜两翼依次为:下三叠统夜郎组，上、中二叠统，上石炭统及下志留系。该向斜两翼次级褶皱不发育。
（2）断裂
区内除个别沿软硬岩层的接触面见有小的滑动及其挤压破碎外，未发现大的断裂构造。
（二）矿体及矿石特征
1、矿体特征
矿区内含矿岩系为下三叠统夜郎组玉龙山段，含矿岩系顶部地层为下三叠统夜郎组九节滩段第一亚段，岩性为紫红色、灰绿色粉砂质页岩、粘土岩夹灰色薄层含泥质灰岩；含矿岩系底部地层为下三叠统夜郎组沙堡湾段，岩性为灰黄、灰绿色粉砂质页岩、粘土岩夹灰色薄层含泥质灰岩。玉龙山段下部以薄至中厚层的含泥质灰岩为主，间夹泥皮或泥（页）岩，上部为灰色厚层至块状细晶至细晶灰岩。石灰岩矿分布于含矿岩系的上部，含矿岩系厚150.90m～185.20m，平均厚168.05m，熔剂用石灰岩矿矿层厚10.20～72.94m，平均厚47.34m；矿体的平面总面积为0.17 km2，占矿区总面积0.37km2的45.95％，面含矿系数＜0.8。
矿体呈层状单层产出，产状与围岩产状一致，矿体沿走向延伸出矿界外。
2、矿石质量特征
（1）矿物成分及矿石结构、构造
矿石结构主要为微晶结构、泥晶结构、生物碎屑结构等。
微晶结构：为区内矿石的主要结构。主要由微晶方解石构成，成微晶状，彼此镶嵌；含少量生物碎屑，和极少量石英微粒。
泥晶结构：主要由泥晶方解石构成，呈泥晶状，彼此镶嵌；含较多的生物碎屑，其次含少量自生石英、泥质、沥青质。
生物碎屑结构：主要生物碎屑有藻类、珊瑚、腕足、瓣鳃、蜓类。生物碎屑大小不一，形状各异，分布和含量也极不均匀。一般含量在5～20%间，局部可达30%。
矿石构造主要有中至厚层状构造、中至薄层构造、缝合线构造、网脉状构造等。
矿石中矿物成分简单，以方解石为主，其次有少量白云岩、泥质、炭质、沥青质、铁质、石英等。
（2）矿石化学成分
矿区石灰岩矿石的主要化学成分为CaO、MgO 和SiO2，次要化学成分有Al2O3、Fe2O3、S、P、LOI等，微量元素有As、Cr、Ge、Ga、Cu、Li、Mn、Sb、Sn、Sr、V等。矿区矿体CaO平均含量53.43%，MgO平均含量0.65%，SiO2平均含量1.23%。
（3）矿石物理力学性能
矿石天然容重2.7g/cm3，饱和抗压强度41.8～44.2Mpa，平均饱和抗压强度43.3MPa，内聚力4.76～5.42Mpa,平均内聚力5.07Mpa，内摩擦角39.7～43.5°，平均内摩擦角40.7°。
（4）矿石类型
根据矿石的结构、构造及矿物成分的含量变化，矿石自然类型主要为3种：微晶灰岩、泥晶灰岩、生物碎屑灰岩。
矿石的工业类型：矿石的工业类型为熔剂用石灰岩矿。
3、矿体围岩和夹石
矿体顶板为九节滩段一亚段（T1y3-1），紫红色粉砂质页岩、粘土岩夹灰色薄层含泥质灰岩；底板为玉龙山段（T1y2）下部，灰色薄至中厚层细晶灰岩、含泥质灰岩。矿体与顶板呈整合接触，但界线清楚；矿体与底板为同一套地层，界线不清楚。未发现夹石。
4、矿石加工(使用)性能
本矿区矿体形态属简单类型。矿体CaO平均含量53.43%，MgO平均含量0.65%，SiO2平均含量1.23%，因此矿体化学成分含量均满足熔剂灰岩矿要求。岩矿体强度试验平均单轴抗压强度大于40兆帕，符合冶金矿石物理力学性质要求。因此，本矿区矿石质量优良，加工技术可行性好，完全满足生产工艺要求。
（三）开采技术条件
1、工程地质条件
（1）工程地质岩组划分
矿区工程地质岩组分松散、软质工程地质岩组、硬质工程地质岩组，其划分结果及力学性质特征见表1-2。
表1－2 工程地质岩组划分表
地 层
岩 性 及 力 学 性 质
岩组类型
Q
粘土、亚粘土、崩积物碎块松散岩组。
松散岩组
T1y3-1、T1y1
泥岩、页岩。
软质岩组
T1y3-2、T1y2、P3c
灰岩饱和单轴抗压强度41.8～44.2 MPa，平均43.3MPa。
硬质岩组
1）第四系松散工程地质岩组
第四系粘土、亚粘土主要分布于斜坡、台地、沟谷地带，为残坡积层，粘性较好，主要为灰岩、泥灰岩、页岩的风化物。第四系结构松散、物理性能低，易产生滑塌等不良工程地质现象。
2）软质工程地质岩组
矿区内该岩组主要为三叠系下统夜郎组九节滩一亚段（T1y3-1）、三叠系下统夜郎组沙堡湾段（T1y1），岩性主要为泥岩、粘土岩，属软质工程地质岩组，由于该矿区开采方式为露天开采，在未来开采中，开挖后形成的边坡易出现崩滑等地质灾害。
3）硬质工程地质岩组
硬质工程地质岩组为碳酸盐岩类，包括三叠系下统夜郎组九节滩二亚段（T1y3-2）、三叠系下统夜郎组玉龙山段（T1y2）和二叠系上统长兴组（P3c），天然容重2.7g/cm3，饱和抗压强度41.8～44.2Mpa，平均饱和抗压强度43.3MPa，内聚力4.76～5.42Mpa，平均内聚力5.07Mpa，内摩擦角39.7～43.5°，平均内摩擦角40.7°。属于质量较好、强度较大的顶板围岩。
由于该矿区为露天开采，矿层为三叠系下统夜郎组玉龙山段（T1y2），在未来露天开采过程中应注意边坡上不稳定的滚石崩落。
（2）矿床开采应重视的工程地质问题
由于该矿区矿层大面积裸露，开采方式为露天开采，在未来开采过程中采场边坡的稳定性问题是最重要的问题，建议如下：
1）矿山采用台阶式开采，台阶高度以15m为宜，台阶边坡角70°。在开采过程中，应注意开挖边坡是否存在外倾结构面，若存在则要进行处理后在开挖。
2）剔除在开采过程中形成的突起的岩矿石和松动的岩矿石。
3）当采场低于自然排水面标高时，应注意暴雨的降落和及时排水。
4）采场废渣及矿体堆放的安息角应为30°为宜，应堆放在平地或凹地，防治滑坡和泥石流，在矿渣堆积的下方和侧面构建钢筋混凝土拦渣坝，渣场内设置导流设施，在拦渣坝的下方挡墙外设置淋溶水收集池，并配套设置淋溶水量处理系统。
5）矿山在生产过程中应在渣场建排水系统，在渣场四周建截洪沟，底部设置排水涵洞，实行雨水分流，减少渣场淋溶水量和雨水对渣坝的压力，若矿渣中含黄铁矿较多，流出的废水应进行处理、达标排放。
6）在堆渣场需进行防渗处理，底部用高密度聚乙烯铺底后，场内全部采用优质粘土层夯实覆盖，夯实厚度0.30m，渣场侧面建成斜面，斜面的坡度小于36度。
（3）露采边坡稳定性评价
矿区范围内山体斜坡走向北西至南东，坡度10～30°，呈上陡下缓。未来采矿区及影响区内无不良工程地质现象和隐患地质灾害点，在自然条件下山体斜坡处于稳定状态。
矿山采用山坡露天自上而下台阶式开采，未来采场在北西、北、东方向形成采场边坡，工作坡面角70°，台阶高度15m，安全台阶宽度6m，最终帮坡角为53°(西壁）、59°(东壁），最终边坡高度为0～90m，山体斜坡走向与采场边坡走向构成稳定的顺向、切向、逆向边坡结构，采场边坡稳定。
（4）工程地质条件复杂类型
矿区出露地层属沉积岩类，为碳酸盐岩、碎屑岩相间分布。矿石大部分可露采，开采方式简单，另外在坡麓、河谷地带第四系分布，风化带较厚。按岩石的物理力学性质，岩层的胶结程度与抗风化性能，矿区工程地质类型为可溶盐岩类，工程地质条件复杂程度属中等类型。
2、水文地质条件
（1）地形地貌、气象水文特征
矿区属于单斜构造，地貌形态主要受构造与岩性的控制，为浅切割的低山与低中山山地。区内最高点为矿区西面从塘屋基南东，高程1439m，区内最低点泥高沟，高程1152m，相对高差287m。
区内属中亚热带湿润季风气候，温差大，雨量充沛，多雾，日照少，冬长夏短。
矿区历年最高气温39.5C°，最低气温-6.8C°，平均气温15.7C°，年平均气压938.7毫巴。年平均降雨量1198.3mm，年平均蒸发量1022.9mm。历年最大年降雨量为1601.0mm(1963年)，最小年降雨量为876.9mm(1988年)，2005年～2007年日最大降雨量分别为68.3mm、66.6mm、82.8mm。历年最大日降雨量为189.1mm(1976年9月1日)。降雨多集中在4～9月，占全年的76%，每年4～5月、9～10月为丰水期，12月至翌年3月为贫水期。
矿区内无大的地表水体，主要接受大气降水补给，经有各小溪沟向北东径流。
（2）含（隔）水层特征
据区内出露地层岩性自上而下，将第四系（Q）、三叠系下统夜郎组九节滩二亚段（T1y3-2），三叠系下统夜郎组九节滩一亚段（T1y3-1），三叠系下统夜郎组玉龙山段（T1y2），三叠系下统夜郎组沙堡湾段（T1y1），二叠系上统长兴组（P3c），划为5个含（隔）水层；现将各含（隔）水层特征分述如下：
1）第四系(Q)孔隙水含水层
黄色粘土、亚粘土混砂砾及岩石碎块，主要分布在缓坡及沟谷地带，除个别低洼地段覆盖厚度大于2米外，其余覆盖厚度均小于2米，系弱含水层，含孔隙水。受大气降水的控制，直接为大气降水补给，渗透给下伏含水层。
2）三叠系下统夜郎组九节滩二亚段（T1y3-2）岩溶裂隙含水层
夜郎组九节滩二亚段（T1y3-2）为灰、灰色中厚层微至细晶石灰岩夹黄灰色泥岩，厚123～170米，主要出露于矿区北西部，为富水性中等的岩溶裂隙水含水层。
3）三叠系下统夜郎组九节滩一亚段（T1y3-1）
三叠系下统夜郎组九节滩一亚段（T1y3-1）为黄灰、灰褐色粉砂质页岩夹黄灰、灰褐色薄层泥灰岩，厚19.6～66.4米，区内未见泉点出露，含基岩裂隙水，富水性弱，可视为隔水层。
4）三叠系下统夜郎组玉龙山段（T1y2）
夜郎组玉龙山段（T1y2）为灰色薄至厚层微至细晶石灰岩与泥质石灰岩，厚169.5～185.2米，平均厚177.35米，为矿区主要开采层位，矿区勘探工作共施工钻孔2个，该两个钻孔均将有溶蚀裂隙，发育于三叠系下统夜郎组玉龙山段（T1y2）。据矿区施工的钻孔所遇裂隙显示，由上至下裂隙从密至稀，规模由大到小，溶蚀面多见钙化，在矿区范围内未发现泉水出露，含岩溶裂隙水，为富水性中等的岩溶裂隙水含水层。
5）三叠系下统夜郎组沙堡湾段（T1y1）
夜郎组沙堡湾段（T1y1）为紫红色粉砂质页岩、粘土岩夹灰色薄层含泥质灰岩，厚8.1～10.6米，含基岩裂隙水，富水性弱，可视为隔水层。
6）二叠系上统长兴组（P3c）
长兴组（P3c）为灰色厚层块状细晶灰岩，厚32～58米。根据调查，该层位地表岩溶发育，未发现泉水出露，含岩溶裂隙水，为富水性中等的岩溶裂隙水含水层。
（3）地下水类型及分布
根据含水层岩性、含水介质组合特征及水动力条件，将矿区地下水分为松散岩类孔隙水、岩溶水和基岩裂隙水三大类。其中松散岩孔隙水储存在第四系松散层中；岩溶水赋存和运移在三叠系下统夜郎组九节滩二亚段（T1y3-2）、三叠系下统夜郎组玉龙山段（T1y2）和二叠系上统长兴组（P3c）碳酸盐岩地层中；基岩裂隙水则赋存于三叠系下统夜郎组九节滩一亚段（T1y3-1）、三叠系下统夜郎组沙堡湾段（T1y1），含水量微弱。
根据区域水文地质资料，第四系松散层富水性弱，三叠系下统夜郎组九节滩二亚段（T1y3-2）、三叠系下统夜郎组玉龙山段（T1y2）和二叠系上统长兴组（P3c）富水性中等，三叠系下统夜郎组九节滩一亚段（T1y3-1）、三叠系下统夜郎组沙堡湾段（T1y1）富水性弱，受降雨量影响较大。
（4）地下水的补给、径流、排泄条件
矿区南高西低，矿段最低侵蚀基准面标高为1162m（矿区西面沟谷），矿区东面有一溪沟由南向北径流，受大气降雨影响，流量变化大，久旱干枯；地下水补给主要受大气降雨影响，雨水形成坡地面流，以溪沟的形式向北东方向排泄于泥高沟；矿区主要的含水层为三叠系下统夜郎组玉龙山段（T1y2），在矿区范围内该层位大面积出露，且岩溶发育，根据调查，该层地下水主要由地下岩溶管道由南西向北东径流；由于矿区开采方式为露天开采，大气降雨直接对矿层进行补给。
（5）地下水水位及水质
该矿区地下水，主要赋存于T1y2灰岩中。据钻孔资料所得，地下水水位标高位于约1190m，地下水是自南西至北东方向流动。
由于矿区范围内未见泉水出露，根据区域资料，矿区地下水补给来源为T1y2地下水。水化学类型为HCO3－－Ca2＋，pH值7.6，属中性水，地下水的水温一般在16℃左右。
根据矿区地表水（泥高沟）取样分析。化学类型为HCO3－、SO42—－Ca2+型水，PH值7.9，属中性水，地下水的水温一般在17℃左右；地下水的总矿化度为0.464克每升，一般适宜锅炉用水，铅的含量为0.002毫克/升，铜、锌、铬、镉、汞、砷的含量为0毫克每升，属于3类水质类型。
（6）矿坑充水分析
根据矿山水文地质条件分析，矿坑充水的主要因素有两个方面：一是大气降水，二是地表水。
（7）矿坑涌水量预测
该矿区开采方式为露天开采，根据对矿区水文地质条件的分析，矿坑充水方式主要为大气降雨直接落入矿坑的降雨量、以及矿体外围地表径流汇入量，拟采用大气降雨入渗系数法进行预算。
（8）矿坑涌水量预算评价
矿坑涌水量预算应充分考虑矿山水文地质条件，综合分析，合理选择预算方法，以预测出比较符合客观实际的矿坑涌水量。算出的矿坑涌水量汇总见表1-3。
表3－2 矿坑涌水量预测结果汇总表
矿体编号
方法
涌水量（m3/d）
正常涌水量
最大涌水量
Ⅰ
大气降雨入渗法
434.68
13346.28
采场矿坑涌水防治
由于矿区碳酸盐岩地层裸露地表，岩溶发育，未来矿山采用山坡露天开采，大气降水可通过矿坑底裂隙垂直渗漏、自然排泄或采用水泵排放，不会滞留于矿坑内。
（9）矿床水文地质勘探类型
本矿山构造简单，岩性单一，最低侵蚀基准标高为1152m，而矿山开采标高为1174m，位于当地侵蚀基准面以上，地形有利于自然排水，影响矿床充水主要因素为大气降水，且该矿山露天开采，地下水对矿床充水影响小。因此，该矿山水文地质勘探类型为水文地质条件简单的以大气降水直接充水为主的孔隙充水矿床。
3、环境地质条件
（1）矿区现存地质灾害及地质环境污染问题
通过调查，区内未发现崩塌、滑坡、泥石流、地面塌陷、地裂缝，现状地质灾害不发育，但矿区为露天开采，在未来采矿活动中应注意开采边坡的稳定性，避免引起新的地质灾害发生。
现区内人类工程活动主要以公路切坡、农耕为主，在未来矿区开采过程中，矿山开采对地质环境造成严重的影响。
（2）采矿后对地质环境的影响预测
1）采矿诱发地质灾害的可能性
在矿区范围内，含矿层位大面积出露，矿山开采方式为露天开采，露天采场边坡角应小于53°，坡度角过大，边坡过高都易发生滑坡、崩塌，形成人为地质灾害。
堆积的废渣、矿石，堆积的位置不当，无挡渣墙，堆积的角度过大、堆积体过高都会发生地质灾害，可能会发生滑坡、泥石流形成危害。因此，堆积的矿和矿渣位置、坡度、高度要适当。
可能产生的地质环境问题：改变了地表原有地貌景观，造成了原有地表植被破坏，形成由台阶边坡组成露天采坑的人工景观。改变了矿区原有地质平衡条件，地表土体经扰动，显得更加松动，使地表水土流失高于开采前。对地质环境有一定程度的破坏。故开采结束后，矿山应做好采坑回填和高陡边坡的治理工作，并接受相关部门的验收，使地质环境的破坏程度减小到最低点。
2）矿山开采后对水环境的影响预测
矿山生产后，对水资源的污染为矿渣、废渣不规范堆放，经大气降水淋虑作用后形成的废水将会对附近的地表水体甚至地下水造成污染。
采矿后对水资源的破坏将严重影响当地村民的生产、生活，使之当地可利用的水资源将更加缺乏。
因此，建议未来矿山排水过程中，完善水处理设施，达标排放或综合利用。对废渣的堆放要规范，修筑专门的堆放场地，并作防渗处理，以避免雨水淋滤作用产生的污水对地下水及周边环境形成污染。
（3）地震
根据中国动参数区划图（GB198306—2001），矿区所属区域附近的地震动反应谱特征周期为0.35s，地震动峰值加速度小于0.05g，地震基本烈度小于Ⅵ度。据调查，区内无活动性断裂构造。综合分析认为矿区地壳属较稳定区域。
（4）大气污染现状预测
该矿区开采所产生的大气污染源为其矿区开采时的矿石粉尘及机械设备运转所产生排放的废气等。
（5）矿区环境地质类型评价
矿区现状地质灾害不发育，但第四系分布面积大，松散堆积体厚度大，在一定的外力作用下有发生地质灾害的可能性。由于该矿区开采方式为露天开采，开采过程中容易造成人为地质灾害，且大气降雨会使矿层中的各种物资流入地表水，渗入地下易造成对附近水体的污染。因此，经综合分析，区内地质环境为中等类型。
4、其它开采技术条件
（1）交通运输条件
矿区至务川县城30km，至遵义260km，务川至道真县公路从矿山西侧通过，交通运输方便。
（2）水源供给
矿山东面有一溪沟由南向北径流而过，河流受大气降雨影响，流量变化大，久旱干枯。因此矿山生活生产用水没有可利用的地表水，其生活用水是利用当地自来水，生产用水由开发地下水供给。
（3）电力供给
矿山用电来自务川--泥高输电线路泥高乡变电站，以10kvLGJ-3×50mm2架空线路，距离4km引至矿山工业场地变电配电室，电力供给能够满足石灰生产线及矿山的生产用电及生活用电。
1.3 矿山现状、特点及存在主要问题及建议
1、矿山现状、特点
该矿山为新建矿山，主要开采熔剂用石灰岩矿，设计生产规模：48万吨/年。矿山拟建石灰生产线布置在矿区南面。
矿区内无其他矿权设置，无矿界重叠现象，区内无自然保护区、风景名胜区，无重要的、受保护的地质遗迹。有输电线路以东南--西北向从矿区贯穿而过，矿区范围内东北部、中西部、中东部有民居房屋，矿区东面、东北面有零星住户，矿区西面住户较多，距离最近住户房屋直线距离约30米，有务川至道真县公路从矿山西侧通过，交通运输方便。该区人类活动主要为从事农业耕植，劳动力富余，总体经济文化相对较为落后。
2、存在主要问题及建议
（1）矿山开采后将形成一定高度的逆向、切向、顺层边坡，边坡诱发崩塌、滑坡地质灾害的可能性大，开采过程中应加强防治措施；
（2）矿山开采和矿石加工过程中应采取必要的防尘措施，坚持喷雾洒水，湿式作业，以保障生产人员的身体健康；
（3）矿山采用露天开采，受天气影响很大，夏季高温应注意防暑，雨天应停止开采，防止人身安全事故的发生；
（4）矿区范围内东北部、中西部、中东部有民居，矿山的开采对民居有影响。矿山开采时，矿山业主必须与当地有关部门和住户协商把矿区范围内及爆破警戒范围内的民居进行征用、搬迁；
（5）爆破作业时尽量多打眼，少装药，采取分段毫秒（秒）延期爆破，降低爆破振动，并采用松动爆破，禁止抛掷爆破；
（6）有输电线路以东南--西北向从矿山贯穿而过，影响矿山的开采作业。建议业主与当地供电局等相关部门协商，把输电线路改从矿区范围外架设通过；
（7）矿山爆破警戒范围内有民居、公路、田地等基础设施，矿山爆破作业影响这些设施的安全，矿山业主必须征用田地、搬迁民居和加强爆破作业安全管理工作；
（8）建议：爆破时在距矿山爆破点300m处设置岗哨及爆破警戒，并派专人现场把守，并加强边坡安全监测监控。
第二章 编制依据
2.1 编制依据的文件（批准书、委托书、协议等）
1、国土资源局 年 月颁发的采矿许可证（有效期限为： 年 月 日至 年月 日）。
2、贵州省遵义市氧化铝项目泥高采石场开采设计委托书。
2.2 编制依据的地质资料及有关矿山安全的基础资料
1、贵州省地质矿产勘查开发局一○六地质大队2014年10月编制的《贵州省遵义市氧化铝项目泥高采石场石灰岩矿详查报告》。
2、贵州淞源矿山开发技术咨询有限公司2014年11月编写的《贵州省遵义市氧化铝项目泥高采石场开发利用方案》。
3、本公司设计人员在现场收集的基础资料。
2.3编制依据的法规、规程、标准及技术规范
1. 《中华人民共和国矿产资源法》（修正）；
2. 《中华人民共和国矿山安全法》（修正）；
3. 《中华人民共和国安全生产法》（修正）；
4. 《中华人民共和国劳动法》（修正）；
5. 《中华人民共和国职业病防治法》（修正）；
6. 《金属非金属矿山安全规程》(GBl6423-2006)；
7. 《爆破安全规程》（GB6722-2014）；
8. 《小型露天采石场安全管理与监督检查规定》（国家安全监督管理总局令2011第 39 号）；
9. 《矿山电力设计规范》（GB50070-2009）；
10. 《建筑物防雷设计规范》（GB50057-2010）；
11. 《建筑设计防火规范》）（GB50016-2006）；
12. 《工业企业设计卫生标准》（GBZ1-2012）；
13. 《厂矿道路设计规范》（GBJ22-87）；
14. 《企业职工伤亡事故分类标准》（GB6441-1986）；
15. 《金属非金属采矿设计规范》（GB50771-2012）；
16. 《金属非金属矿山安全标准化规范导则》（AQ2007.1-2006）；
17. 《建设项目安全设施“三同时”监督管理暂行办法》（国家安全生产监督管理总局令第36号）；
18. 《非煤矿山企业安全生产许可证实施办法》(国安监局令第20号)；
19. 《贵州省非煤矿山安全生产专项整治方案》的通知（黔安监办[2010]6号）。

第三章 开采方案
3.1 确定开采境界、保有储量、开采规模和服务年限
3.1.1开采境界
一、露天开采境界确定原则
保证露天开采出来的矿石有盈利，境界剥采比不大于经济合理剥采比；充分利用矿产资源，发挥露天开采的优越性；露天开采边坡角应小于边坡稳定所允许的临界角度，确保采场安全生产。
二、露天开采境界的确定
根据矿山地形地质、矿体赋存情况、露天开采剥采比，本矿露天开采以采矿许可证划定的范围：上部境界以矿界范围内所采矿体的最大开采边界为限，下部境界以最终边坡角、最终台阶宽度、最终台阶高度及安全清扫平台宽度要求，确定下部开采境界。
矿山法定的开采深度为：1264m—1174m标高，矿区面积：0.37km2。结合相关设计规程规范，本次设计开采深度：1264m—1174m标高。
三、采区划分
根据矿区拐点坐标圈定的矿体范围，设计采用分区开采，即一采区、二采区，先开采一采区，再开采二采区。
3.1.2、保有储量
（一）地质储量
根据矿山提供的由贵州省地质矿产勘查开发局一○六地质大队2014年10月编制提交的经评审备案的《贵州省遵义市贵州省遵义市氧化铝项目泥高采石场详查地质报告》，石灰岩（332+333）类矿石资源量1379万t；其中（332）类矿石资源量802万t；（333）类矿石资源量577万t。
设计利用矿石资源储量=（332）+（333）×k
=802+577×0.6
=1148.2（万t）
式中:k--资源量可信系数，根据矿山地质条件、矿体赋存特征及开采技术条件，（333）类矿石资源量可信系数取0.6。
经计算，设计利用矿石资源储量1148.2万t。
（二）可采储量
1、永久损失矿量和混入岩石量
永久损失矿量主要为矿区西面边坡护坡矿量, 该部分矿量根据最终边坡剖面图估算。经用南方CASS软件计算，矿区西面边坡长平均约870m，边坡剖面压矿面积平均约289㎡，边坡护坡压矿矿量：870×289×2.7=67.9万t。即永久损失矿量约为67.9万t。
混入岩石量主要为东面边坡留置最终边坡时超挖底板混入的岩石，混入的岩石量根据最终边坡剖面图估算。经用南方CASS软件计算，矿区东面边坡长平均约830m，边坡剖面超挖面积平均约293㎡，边坡留置超挖混入的岩石量：800×293×2.7=65.7万t。即矿山开采完毕混入的岩石量约为65.7万t。
2、可采资源量
可采资源量＝设计利用资源量-永久损失矿量
＝1148.2-67.9
＝ 1080.3（万t）
3、矿山开采损失率、贫化率、回采率

矿山开采回采率=1-矿山开采损失率=1-5.9%=94.1%
经计算，设计矿山开采损失率为5.9%、贫化率为5.7%、回采率为94.1%。
（三）开采规模
矿山生产能力由矿区矿层赋存条件、矿产资源储量、矿层开采技术条件、矿区及采场运输条件、石灰生产线对石灰石原料需求等条件来确定。根据资源储量、开采技术条件等确定本矿生产能力确定为48万吨/年，与采矿许可证准许的生产规模一致。
（四）矿山服务年限
1、经济合理剥采比的确定方法
经济合理剥采比按允许最低利润法计算：
Njh≤(P0-a)/b/r
式中Njh--经济合理剥采比（m3/m3）；
r---矿石体重(t/m3),2.7；
b---剥离成本(元/t),设计取9；
a---采矿成本(元/t),设计取11；
P0--产品价格(元/t),设计取25。
经计算，Njh=0.58（m3/m3），因此，经济合理剥采比Njh≤0.58m3/m3。
2、矿山剥离量(Vb)及平均剥采比（Npj）
根据详查地质报告，矿山剥离物主要为矿体表面覆盖层，钻孔ZK202柱状图显示矿体表面覆盖层厚10.23m，钻孔ZK602柱状图显示矿体表面覆盖层厚1.6m，设计估算矿体覆盖层平均厚度（Hb）为0.96m。经南方CASS软件在地形地质图上计算，矿体出露表面积（Sb）为188128㎡，因此在服务年限内，矿山剥离总量为
Vb=Sb×Hb=180603m³。
式中 Vb——矿山剥离总量，m³；
Sb——矿体表面积，㎡，188128；
Hb——矿体覆盖层平均厚度，m，0.96。
在服务年限内矿山可采矿石量（Qk）为1080.3万t，约合（Vk）4001111m³，因此矿山平均剥采比（Npj）为
Npj==180603÷4001111=0.045（m³/m³)
式中 Npj——矿山平均剥采比，；
Vb——矿山剥离总量，m³，180603；
Vk——矿山可采矿石量，m³，4001111。
参考类似矿山，石灰岩矿山岩土松散系数（Ks）为1.4，二次下沉系数（Kx）为1.07，因此矿山岩土排置总量（Vp）为
Vp=Vk×Ks÷Kx=180603×1.4÷1.07=236303（m³）
式中 Vp——矿山岩土排置总量（m³）；
Ks——石灰岩松散系数，取1.4；
Kx——松散石灰岩堆积下沉系数，取1.07。
经计算，矿山平均剥采比＜经济合理剥采比。
3、年剥采总量为
Aa= A（1+n）= 48(1+0.045) =50.16（万吨）
式中：Aa——年矿岩总生产能力（万吨）；
A——年生产能力（万吨）；
n——平均剥采比：0.045；
4、生产能力验算 ：
按可布置的采矿工作面数目验证
A=NnQq=1×2×1296×300
=77.76（万t/a）
式中：A——露天矿生产能力，t/年；
N——矿山可同时布置的采矿工作面数，1个采面生产；
n——每天工作班次，每天按2班生产；
Q——每个采矿工作面的生产能力，台阶高度为15m，宽度为8m，每天每个工作面推进7m，矿石体重取2.7t/m³，则Q=15×8×4×2.7≈1296t；
q——年有效工作日，取300天；
经验算可以满足年剥采总量50.16万t/a的要求。
5、矿山服务年限
矿山生产规模为48万t／a，矿山可采资源量1080.3万t，矿山开采混入岩石量65.7万t，因此矿山服务年限为：
T==≈23.9（a）
按48万t／a的生产规模计算，矿山服务年限约为23.9a。
（五）首采块段的圈定
根据矿区范围内矿体产状、倾角以及矿区地形条件，结合相关设计规范，一采区首采场设于1219m标高，二采区首采场设于1249m至1264m标高，如图布置采面及开拓运输公路（详见工程平面布置图）。
3.2 开拓方案
目前山坡露天矿使用较多的是公路开拓运输和溜槽开拓运输。由于受矿床地质、矿区地形及开采技术条件限制，本矿山可供选择的开拓只有公路开拓运输和溜槽开拓运输。现将公路运输开拓方案和溜槽运输开拓方案比较详见下表：
开拓方案比较表
项 别
优 点
缺 点
公路开拓运输
机动灵活，转弯半径小，爬坡能力大；线路工程量小，基建时间短，基建投资少；便于采用分期、分区开采。
受气候影响，燃油、轮胎消耗及道路养护工作量大，运输成本高、经济合理运距短、噪声污染和废弃污染较大。
溜槽开拓运输
运输量大；运输成本低，溜槽运输设备坚固。
对地形要求较严格，自然坡度45度以上。
根据矿山实际及矿区地形情况，设计采用公路开拓运输方案，开拓公路布置见工程平面布置图。开拓公路要求：公路路基宽度6.0m，纵向坡度不大于10%，公路的曲率半径为15m，并在适当地段设置会车道，全长约1100m。公路底板尽量平整，无突出岩石。公路沿坡面修建。
3.3 开采顺序和推进方向
开采顺序：矿山采用台阶式开采，深孔爆破落矿，自上而下开采方式。
一采区首采场设于1219m标高，作为第一台阶，第二台阶：标高1219m至标高1204m，第三台阶：标高1204m至标高1189m，第四台阶：标高1189m至标高1174m。
二采区首采场设于1249m至1264m标高，第
