《机械制图》第一学期总复习试题
时间 ：90分钟 制卷：
班级: 姓名: 得 分:
题号
一
二
三
四
五
六
七
八
九
十
总分
得分

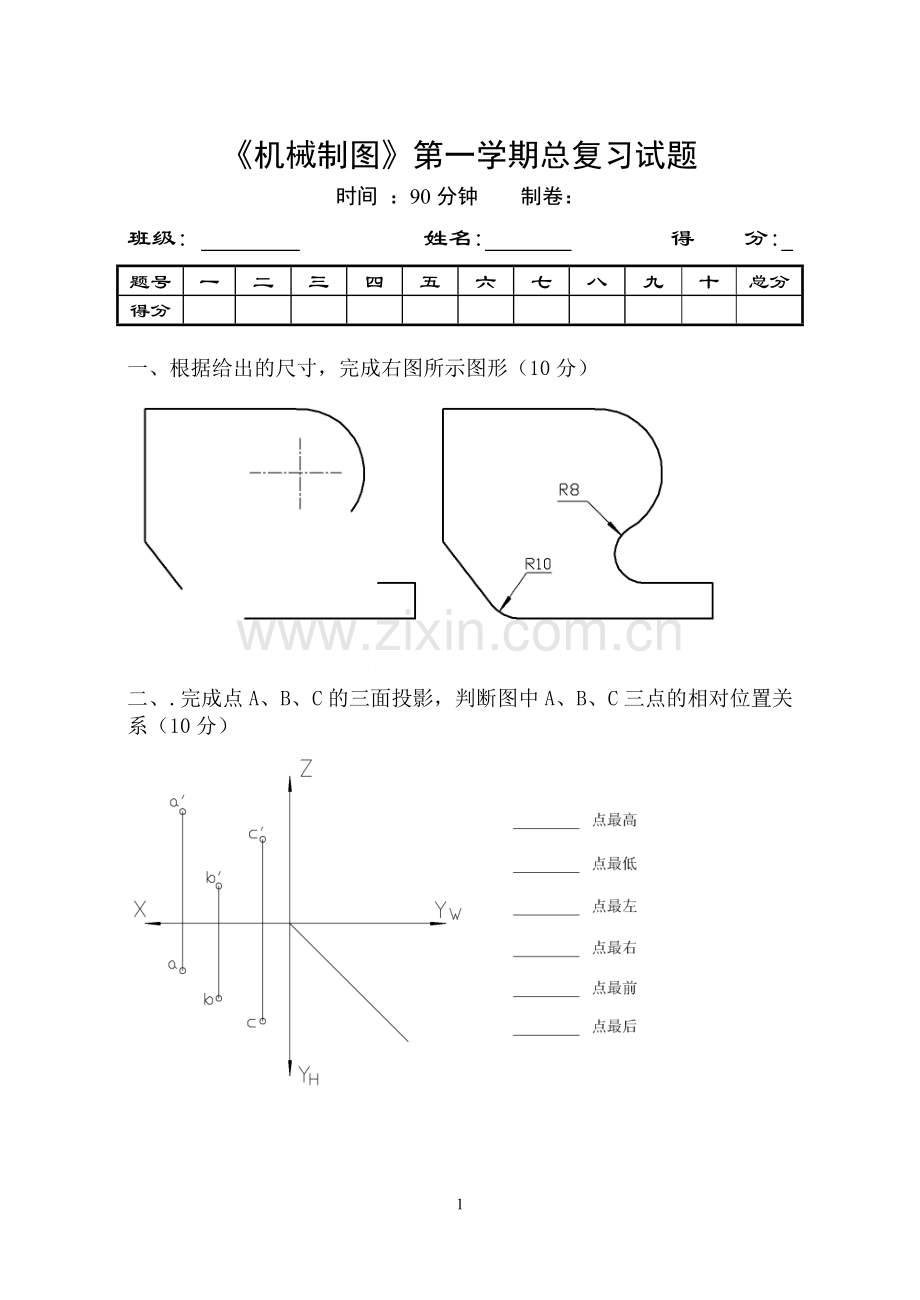

一、根据给出的尺寸，完成右图所示图形（10分）
一、根据给出尺寸，完成右图所示图形一、根据给出尺寸，完成右图所示图形goiugopiugoluyguyg二、.完成点A、B、C的三面投影，判断图中A、B、C三点的相对位置关系（10分）

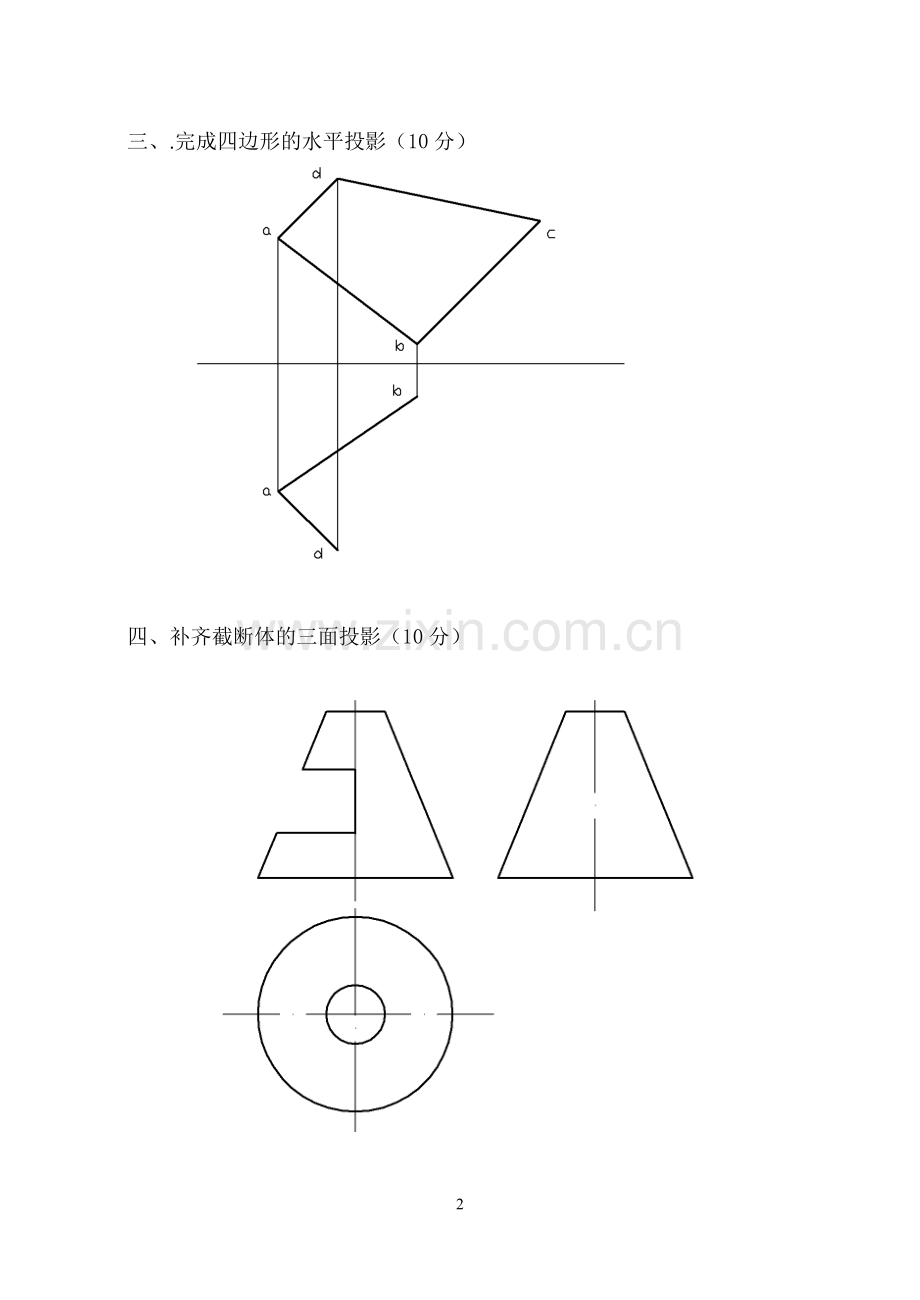

三、.完成四边形的水平投影（10分）

四、补齐截断体的三面投影（10分）

五、根据轴侧图，补画三视图中所缺的线条（10分）

六、..补画第三视图（10分）

七、.根据轴侧图画三视图，尺寸在图上量取（10分）

八、根据三视图画轴侧图，尺寸在图上量取（10分）

九、.作相贯线的投影（10分）

十、补画第三视图（10分）
