LightingStudio2005 控制和编程详细操作说明

LightingStudio控制台控制方面同很多高档控制台一样，可以直接选择灯号，可以编组集中控制；编程方法同传统的电脑灯控制台很相似，采用关键帧编程方法。LightingStudio能将编好的程序渲染输出成AVI动画，还可以配音乐。现在详细介绍控制台的操作步骤：
LightingStudio控制台分两个窗口：Channel Control窗口和Program 窗口。Channel Control窗口主要是控制电脑摇头、扫描、常规灯、激光、烟机的各种效果。而Program 窗口主要是编程，让电脑摇头、扫描、常规灯、激光、烟机的各种效果连贯起来，组成大的表演并且渲染输出成AVI动画，给动画配音乐。
Channel Control窗口可以通过按 F4调出来。Program窗口可以通过按F5调出来。也可以通过图标调出。

Edit窗口 Channel Control窗口 Set Light Group Program窗口

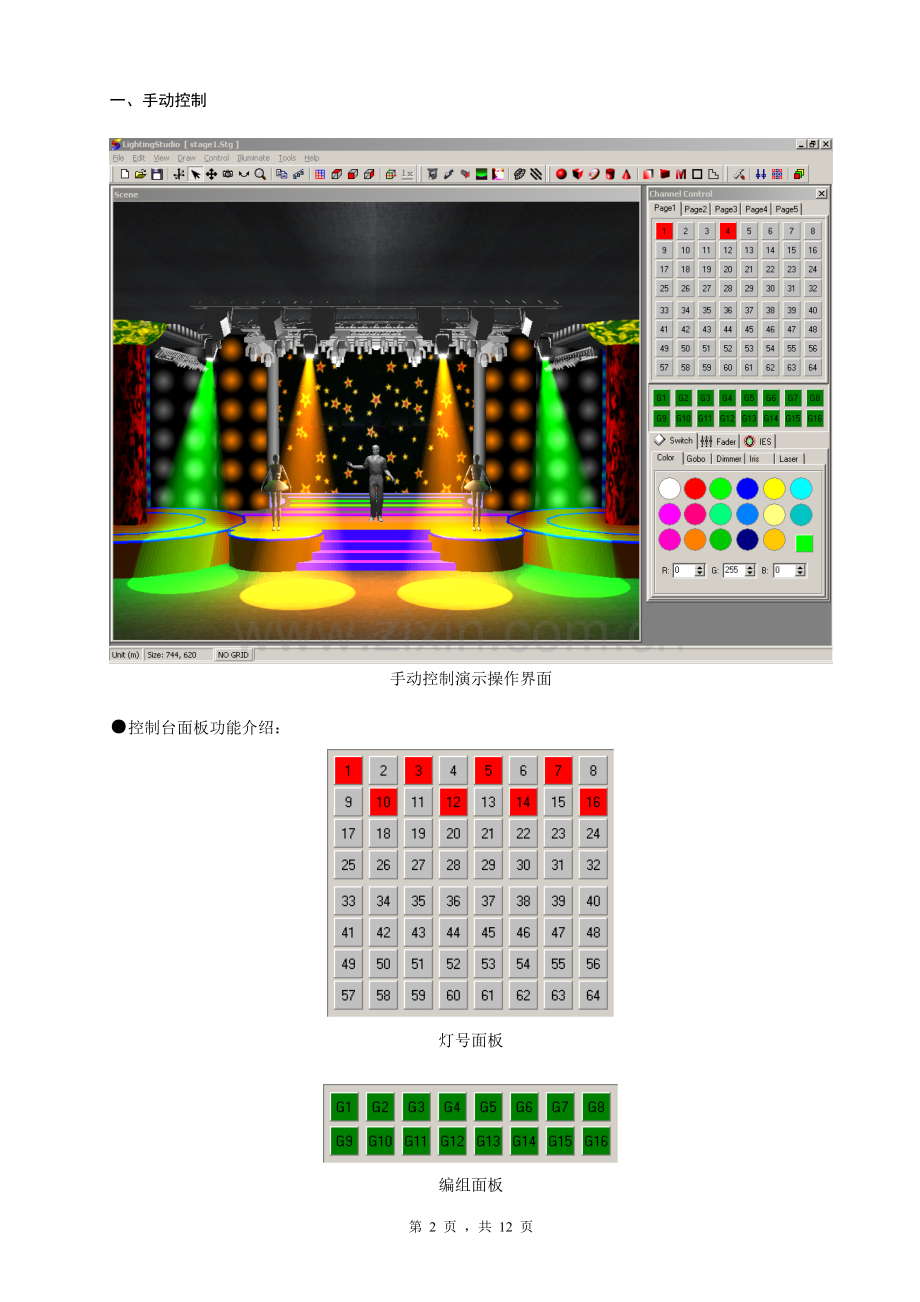

一、 手动控制

手动控制演示操作界面

●控制台面板功能介绍：

灯号面板

编组面板

通道控制面板（推杆页） 光域网文件选择页

要控制某一只灯，对应的灯号一定要点亮，红色位点亮，银色为关掉。用鼠标点击灯号钮，就可以点亮和关掉灯号。

点亮1，2，3，4灯号后，就可以通过通道控制面板上的推杆和按钮控制相应灯具的各种动作和效果。如上图中，从左到右的推杆分别控制灯具的光圈、颜色（红色通道）、颜色（绿色通道）、颜色（蓝色通道）、光亮度（调光及频闪）、图案旋转、棱镜和棱镜旋转、水平移动、垂直移动。点击 可以切换到按钮页，按钮页可以点控选择颜色、图案（包括自定义图案）、调光、光圈、和激光图案。

颜色页 图案页（包括自定义图案选择）

亮度页（调光） 光圈页

激光图案页

有两种方法可以知道舞台中的灯具对应的灯号：
1， 点亮某一个灯号后，打开灯的光圈，颜色，亮度等通道，舞台中的灯具就会有光出来，这样，就知道了舞台中的灯具和灯号中的对应关系。

2，按下物体选择按钮后，点击舞台中的灯具， 就会看见灯号面板上对应的灯号亮起来。

二、 编组设置方法

当灯具比较多时，先编组再控制可以大大提高编程的效率。
编组的设置方法操作如下：

比如要把灯号为1，2，3，4的四只摇头编到Group1，则操作步骤为：

●步骤1：先点亮1，2，3，4四个灯号。注意：其他页的灯号都要关掉。

●步骤2：按下Set Light Group按钮

●步骤3：鼠标点击G1按钮，编组成功。下次用鼠标点为 时可以点亮1，2，3，4四个灯号。再点一次变为 时可以关掉1，2，3，4四个灯号。

三、 编程、运行、及输出AVI
LightingStudio 2005版编程和输出主要分5步：

1， 编Scene（场景）。
2， 编Chase（跑灯）。可以运行
3， 编Show（表演）。可以运行和输出AVI
4， 编Parallel Show（并列表演）。可以运行和输出AVI
5， AVI和Sound声音结合成有声音的动画表演。
● Scene（场景）的保存和调出。

调节好各个灯的动作效果后，选择Scene ID，点击 记录一个Scene。总共可以记录256个场景。要查看某个Scene，先修改 Scene ID为要查看的Scene，然后点击 就可以调出。按 切光。Name是Scene名字。
● Chase（跑灯）的记录和运行。
Chase 跑灯就是把一系列的Scene连接起来，组成一个连续的动作。Chase可以修改速度，这样，灯光的运行速度就可以修改。

在做Chase 之前，要先做好Scene，如果Scene是空的，就不能记录到Chase。
比如把Scene 1—10 共10个场景按顺序记录到Chase 1，则操作步骤如下：
●步骤1：修改Chase ID为1，，若这个Chase 不是空的，则点击 清除；
●步骤2：修改Scene ID为1，，再点击Chase Record ，记录第1步；
●步骤3：修改Scene ID为2，，再点击Chase Record ，记录第2步；
。。。。。。重复记录操作 。。。。。。
●步骤4：修改Scene ID为9，，再点击Chase Record ，记录第9步；
●步骤5：修改Scene ID为10，，再点击Chase Record ，记录第10步；

Chase 1记录完毕。显示如下图，可以看见Chase 1步数为10步。

点击 可以运行Chase 1。 按钮右边的推杆可以控制运行速度。注意：推杆上面的选项框要钩上，如下图。将Chase 1的速度调节为60。

Chase每步运行的时间可由以下公式计算出来：T = Speed/30 （秒），Chase运行一遍的总时间等于每步运行的时间乘以Chase的总步数。比如我们刚才做的Chase 1 每步运行的时间是：T = Speed/30 = 60/30 = 2（秒），总时间 = 每步运行的时间X总步数 = 2 x10 = 20（秒）。

按同样的方法可以记录很多个Chase，总共可以记录128个Chase，每个Chase 最多可记录128步，每个Chase的速度可以各不相同。

● Show（表演）的记录和运行。
Show 就是把一系列的Chase连接起来，组成一段速度可以变化的连续的灯光动作。每个Chase可以重复运行。Show可以渲染成一段AVI动画表演。

在做Show 之前，要先做好Chase，如果Chase是空的，就不能记录到Show。

比如把Chase 1—5 共5个跑灯按顺序记录到Show 1，第1个Chase重复2次，第2个Chase重复3次，第3个Chase重复5次，第4个Chase重复10次，第5个Chase重复1次，则操作步骤如下：
●步骤1：修改Show ID为1，，若这个Show 不是空的，则点击 清除；
●步骤2：修改Chase ID为1，，修改Repeat为2， 再点击 Show Record，记录第1步；
●步骤3：修改Chase ID为2，，修改Repeat为3， 再点击 Show Record，记录第2步；
●步骤4：修改Chase ID为3，，修改Repeat为5， 再点击 Show Record，记录第3步；
●步骤5：修改Chase ID为4，，修改Repeat为10， 再点击 Show Record，记录第4步；
●步骤6：修改Chase ID为5，，修改Repeat为1， 再点击 Show Record，记录第5步；

Show 1记录完毕。显示如下图，可以看见Show 1步数为5步。

点击 可以运行Show 1。Show中的Chase是按顺序运行的，先运行第一步的Chase，重复相应的次数，再运行第二步的Chase，重复相应的次数，就这样一直到最后一步。比如上面编辑的Show 1运行情况如下：

Chase1à Chase1à Chase2à Chase2à Chase2à Chase3à Chase3à Chase3à Chase3à Chase3à Chase4à Chase4à Chase4à Chase4à Chase4à Chase4à Chase4à Chase4à Chase4à Chase4à Chase5à 再回到开始重复运行。

点击 可以将Show渲染成一个AVI动画表演文件。渲染AVI要注意以下几点：
1， 要选择压缩方式，设定好压缩速率，如果不压缩则渲染出来的AVI文件非常大。如下图，压缩方式可以选择Indeo vide 5.10、MPEG4、或者DivX， 不同的压缩方式效果也不一样，文件大小也不同。如果没有这些压缩方式的，需要安装相应的编码解码器。选择压缩方式后，还要设定压缩比或者数据率，压缩比越小、或者数据率越高，则渲染的效果越好，但AVI文件越大。一般数据率设定为3K/S以上就可以有很好的效果。

2，渲染AVI时，渲染窗口不能被遮挡住，也不能有屏幕保护，否则渲染出的动画可能会有黑屏和马赛克。
3，保存文件的硬盘要有比较大的空间，一般要有大于2G的硬盘空间。

● Parallel Show（并列表演）的记录和运行。
Parallel Show并列表演的记录方式和Show的记录方式完全相同，只是将Show记录到Parallel Show。这里不再重复。Show是将Chase记录到Show。Parallel Show和Show一样，也可以渲染AVI动画。主要不同的是，Show里面的Chase是按照次序运行的，而Parallel Show中的Show是同时运行的。

注意：因为几个Show会同时运行，若几个Show同一时刻控制通一支灯，则Dimmer通道数值大的Show优先。而且，因为几个Show都会控制摄像机动作和场景灯参数，这里定义为同一时刻后面的Show覆盖前面的Show的摄像机动作和场地灯参数。

技巧1： 将不同的灯具分成几组，每组灯编一个Show，再将这几个Show合并成一个Parallel Show，就能让这几组灯同时运行。

技巧2：用一个Show专门控制摄像机动作，不开电脑灯和常规灯，只设置场景灯，放在Parallel Show的最后一步，就可以做到摄像机的动作和其他的Show互不影响。

● AVI和Sound声音结合成有声音的动画表演

LightingStudio 2005中将AVI合成声音单独放在一块，这样Show和Parallel Show渲染的AVI均可以添加声音。

AVI和声音连接

按Join按钮后弹出Join AVI and Sound窗口，如下，选择AVI动画和WAV声音文件后，按Join按钮就可连接。

连接AVI和声音文件窗口

四、 如果记录好的Chase、Show、Parallel Show有些还不满意的地方，可以用下面的方法来编辑。

编辑Chase和Parallel Show菜单

● 编辑Chase

可以改变Chase每一步对应的Scene ID场景序号和Chase Speed跑灯速度。修改完后点击 完成修改。

编辑Chase窗口

● 编辑Show(表演)

可以改变Show每一步对应的Chase ID跑灯序号、Chase Speed 跑灯速度和Chase Repeat跑灯重复次数。修改完后点击 完成修改。

编辑Show窗口

● 编辑Parallel Show(并列表演)

可以改变Parallel Show每一步对应的Show ID表演序号和Show Repeat表演重复速度。修改完后点击 完成修改。

编辑Parallel Show窗口
