亚安V30客户端培训资料.pptx

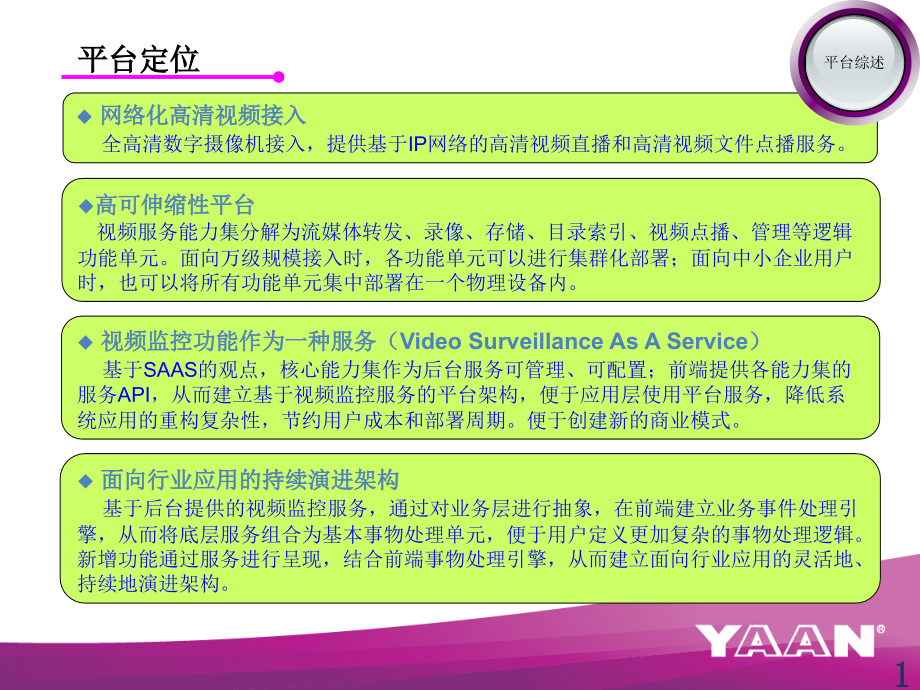

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2019/11/22,#,网络化高清视频接入,全高清数字摄像机接入，提供基于,IP,网络的高清视频直播和高清视频文件点播服务。,高可伸缩性平台,视频服务能力集分解为流媒体转发、录像、存储、目录索引、视频点播、管理等逻辑功能单元。面向万级规模接入时，各功能单元可以进行集群化部署；面向中小企业用户时，也可以将所有功能单元集中部署在一个物理设备内。,视频监控功能作为一种服务（,Video Surveillance As A Service,）,基于,SAAS,的观点，核心能力集作为后台服务可管理、可配置；前端提供各能力集的服务,API,，从而建立基于视频监控服务的平台架构，便于应用层使用平台服务，降低系统应用的重构复杂性，节约用户成本和部署周期。便于创建新的商业模式。,面向行业应用的持续演进架构,基于后台提供的视频监控服务，通过对业务层进行抽象，在前端建立业务事件处理引擎，从而将底层服务组合为基本事物处理单元，便于用户定义更加复杂的事物处理逻辑。新增功能通过服务进行呈现，结合前端事物处理引擎，从而建立面向行业应用的灵活地、持续地演进架构。,平台定位,平台综述,1,界面布局及系统工具栏,视频浏览,平台应用,录像回放,2,视 频 显 示 区 域,控制区域,摄像机列表,系统功能区域,用户名显示区域,平台应用,客户端界面布局,界面下方的显示区域为服务器状态显示，上图绿色表示为服务器在线，若状态显为红色，则表示服务器掉线。,3,系统工具栏,视频浏览,点击视频浏览按钮，进入软件视频主界面，并进行对视频控制等操作。,录像回放,可进行本地录像回放，远程检索录像回放，录像回放进度控制，录像回放剪辑。,系统配置,进入软件主界面，单击“系统配置”按钮，进入系统配置主界面。,平台应用,4,系统工具栏,操作日志,进入操作日志界面，选择起始及终止时间，点击查询，可以调出系统在选定时间内的活动日志，单页无法显示完毕，可以进行翻页查询，对于有需求的日志，可以进行文件导出，支持,TXT,及,EXCEL,两种格式。,锁定系统,点击锁定系统按钮，可以对系统进行锁定，无法操作，解锁方式相同。,更改密码,用户可以根据操作及登录习惯进行密码修改，点击按钮进入修改密码界面，根据页面提示进行修改，前提是接入服务器必须在线，否则密码无法修改。,关于,关于信息，显示的为软件名称，厂商信息，软件主要功能介绍。,退出,单击软件右上角 按钮，输入正确的用户名及密码，退出系统。,平台应用,5,系统设置,系统设置中包含路径设置和系统参数两项。,路径设置：路径设置功能为系统录像和抓拍图像的存储路径选择，用户可根据,磁盘容量大小及分区来自行设置。,系统参数：系统参数中包含日志维护、双屏显示、日志保存天数、默认窗口数,目、标题及卡口链接地址设置。,日志自动维护：确认选择此选项，系统,自动删除过期日志信息。,双屏显示：联网客户端的主界面显示，可以根据,需求进行双屏显示。,日志保存天数：操作日志的保存天数设置，最低,30,天，最高,365,天可选。,默认窗口数目：为进入软件后，默认的视频通道,窗口显示设置，,1,、,4,、,9,、,16,画面可选。,标题：为软件标题栏，可根据客户需求自拟。,卡口链接地址：现场有使用卡口软件的，可将网,络地址链接到该地址栏中，保存后在主界面点击,图标，即可链接到设定的位置。,平台应用,6,切换设置,切换设置分为顺序切换和群组切换两种。,在指定的一个窗口内，进行设定的两个或两个以上的视频通道的切换，设置如上所示，在顺序切换中，窗口号为,116,可选，分别代表,16,个窗口。将欲在此窗口进行切换的摄像机从左侧的摄像机列表中分别拖入到摄像机框选中，选定切换时间，点击添加，即完成设置，切换时间,20S3600S,可选。,顺序切换：,平台应用,7,群组切换：,所有浏览画面按照规定的视频组合方式、按统一的时间间隔进行切换。,首先要设定视频组，图示为设定的三个视频组，每个视频组窗口,116,可选，切换时间,20S3600S,可选，三组切换视频设定完毕后，关闭退出，回到软件主界面，点击 按钮，视频即开始切换，再次点击该按钮，切换停止。,平台应用,8,当录像需要呈现在屏幕墙上的时候（数字视频信号转为模拟视频信号），需要用到解码设备管理，设置窗口，输入设备名称、,IP,地址，选择通道后点击添加，右侧绿底色为已经设置并被占用的解码通道；通道对应客户端摄像机，最大,16,可选，窗口对应屏幕墙，最大,64,可选，添加后生效。,解码设置,平台应用,9,视频浏览,功能界面上方为系统工具及视频功能按键区域、视频浏览区域、右侧为摄像机列表区域，云台控制区域及音视频调节区域。,需要播放视频时候，将右侧摄像机列表中的摄像机选中不放，拖动到左侧窗口区中央处即可，该通道机会显示出摄像机对应的视频。,界面布局,平台应用,10,视频浏览,画面分割按键为设定区域显示画面数量，分为单画面、四画面、九画面、十六画面及全屏显示。根据客户使用需求，单击该按钮，在下拉菜单中选择画面数即可：,单画面、四画面、九画面以及十六画面自由切换，进入全屏显示后，按“,Esc”,键退出。,群组切换,单击群组切换按钮，视频可根据设定完毕的组群和时间进行切换。,画面分割,状态信息,状态信息分为两种状态，一种为显示状态信息，一种为不显示状态信息。显示状态信息主要显示的是该通道连接的摄像机名称，该通道是否处于录像状态等信息。,显示状态信息，如下图：,平台应用,11,视频浏览,手动录像,手动录像：即对选定的通道进行开始视频录像功能，点击该按钮，视频开始录像，再次点击视频停止录像，录像存储在系统设置中设定的录像保存路径里，下图为开启视频录像功能和没有开启视频录像功能的对比，在通道视频的右下方显示有绿色方块图标的为已经开启，没有的表示没有开启录像。若指定分区空间不足,300M,时，会提示用户磁盘已满并停止录像，用户须清理磁盘空间或更改录像存储路径设置后再进行录像。,平台应用,12,视频浏览,另外一种实现本地录像的方式，在对应通道单击右键,“,本地录像”，开始本通道的录像，结束方式相同，录像状态的显示同手动录像一致。,平台应用,13,视频浏览,画面抓拍,观测录像时候，可以随时对出现敏感画面的图像进行抓拍，点击按键即可，抓拍的图像存储在系统设置中设定好的路径中。,另外一种抓拍的方式，鼠标右键单击该通道视频，点击画面抓拍按钮，也可实现抓拍图像。录像机抓拍的图像存储在系统设置中已经设定好的存储路径中。,平台应用,14,视频浏览,摄像机列表,摄像机列表中，支持右键快捷操作,平台应用,15,视频浏览,音视频调节控制,音视频调节：即对应视频通道的亮度、色度、对比度、饱和度及音量根据现场实际使用状况进行调试，下方的获取参数选项，意为获取该通道视频的音视频现状，默认值为系统默认的最佳音视频效果，点击即生效。,云台控制,云台控制：对有云台功能的摄像机进行控制，包括云台上、下、左、右及自动的动作控制；云台控制速度调节,；视频变倍、光圈、聚焦调节；灯光、电源、雨刷开启关闭按钮，,高级选项按钮，可以调用预置位及轨迹选项；预置位及轨迹设定按钮，最多十个可设。,平台应用,16,视频浏览,右键快捷操作菜单,在对应通道单击右键选择视频解码，界面会弹出模拟解码墙画面，之前设置过的解码通道，在这里会显示为蓝底色。鼠标左键单击任何一个解码已经设定好的解码通道，即显示为“连接中,”,，并将视频发送到对应的监视器上。,视频解码,平台应用,17,视频浏览,右键快捷操作菜单,顺序切换,顺序切换，即在选定视频画面上按照设定的时间和摄像机进行视频切换，顺序切换为选中状态；若结束顺序切换，即再次在该通道点击右键，将顺序切换取消皆可。效果如图所示如下：,平台应用,18,录像回放,界面布局,界面上方为主工具条，中间为视频显示区域，下方为视频进度播放控制调节，视频剪辑功能，右侧为远程录像检索区。,平台应用,19,远程录像回放,远程录像回放，最多支持九画面异步回放，每画面单独控制，不受其它录像画面影像。,检索录像支持序列播放，在视频列表中，选中第一个要播放的视频，按住“,Ctrl”,键后，选择最后一个要播放的文件，松开“,Ctrl”,键，这一列视频呈选中状态，单击下方“序列播放文件按钮”，则选中的视频在某一通道上按选中顺序进行播放。,序列播放文件,录像播放控制,视频下方进度条从左至右依次为暂停,/,播放、停止、快进、慢进、单帧步进和跳转开始，可根据需求对视频进行控制。,为音量打开；,为音量关闭。,平台应用,20,本地录像回放,单击,按键，选择需要播放的录像文件，即可在选中的回放通道内播放该文件。,远程录像保存到本地磁盘，查看远程录像过程中，对于有价值的录像，可以进行保存到本地磁盘操作。,选择保存路径，实现文件保存。,单击,平台应用,21,超大规模高清、标清视频混合管理,多路,1080P,高清视频同时直播、点播,支持同屏显示不同比例视频源，高清（,16:9,）和标清（,4:3,）视频画面均不会产生变形。,系统具备强大而灵活的接入能力与集中管理能力，支持万路以上视频接入的平安城市大型视频监控系统,平台优势,全网时钟自动校对功能,22,可与其它警务平台对接,已接入卡口车牌智能识别管理系统,预留标准接口，方便与现有警务系统对接，统一用户终端操作界面,平台优势,23,
