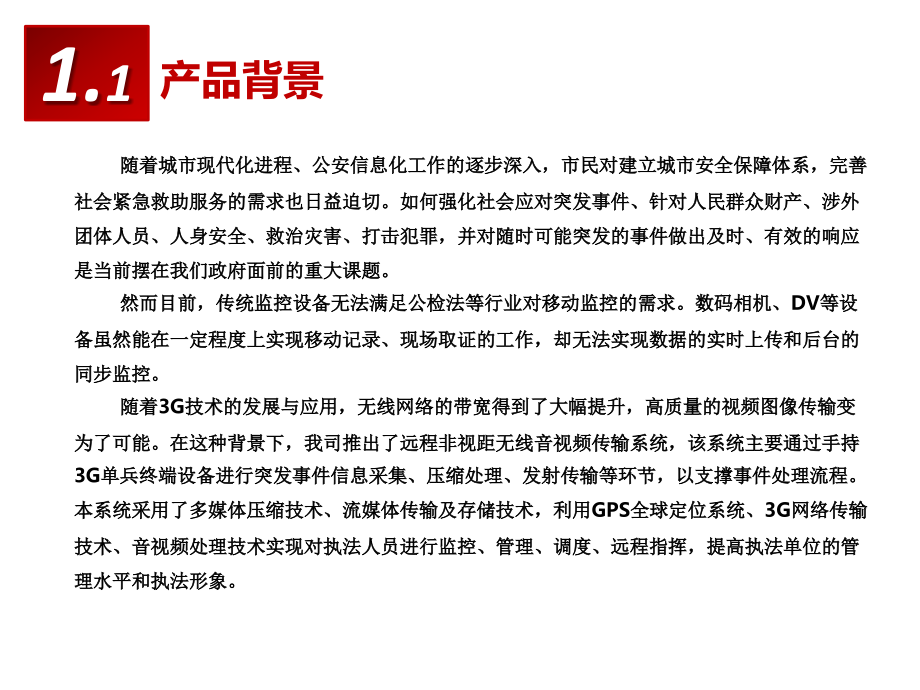

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,3,产品应用,系统架构与组成,2,目录,1,TC-HT,手持终端简介,产品背景,1.,1,随着城市现代化进程、公安信息化工作的逐步深入，市民对建立城市安全保障体系，完善社会紧急救助服务的需求也日益迫切。如何强化社会应对突发事件、针对人民群众财产、涉外团体人员、人身安全、救治灾害、打击犯罪，并对随时可能突发的事件做出及时、有效的响应是当前摆在我们政府面前的重大课题。,然而目前，传统监控设备无法满足公检法等行业对移动监控的需求。数码相机、,DV,等设备虽然能在一定程度上实现移动记录、现场取证的工作，却无法实现数据的实时上传和后台的同步监控。,随着,3G,技术的发展与应用，无线网络的带宽得到了大幅提升，高质量的视频图像传输变为了可能。在这种背景下，我司推出了远程非视距无线音视频传输系统，该系统主要通过手持,3G,单兵终端设备进行突发事件信息采集、压缩处理、发射传输等环节，以支撑事件处理流程。本系统采用了多媒体压缩技术、流媒体传输及存储技术，利用,GPS,全球定位系统、,3G,网络传输技术、音视频处理技术实现对执法人员进行监控、管理、调度、远程指挥，提高执法单位的管理水平和执法形象。,产品简介,1.,2,手持,3G,单兵无线音视频监控终端（以下简称,TC-HT,）是集,IPCAM,与无线技术（,3G/WIFI,）于一体的便携式音视频监控终端，,TC-HT,除了满足传统,IPCAM,的视频监视、有线网络传输以外，还支持,3G,网络传输、语音双向对讲、,WiFi,传输、,GPS,全球定位系统、前端,SD,卡存储、网络存储、报警上传等功能，实现功能高度集中化。本产品提供二次开发,SDK,开发包。,产品技术参数,1.,3,操作系统,嵌入式,Linux,系统，图形化操作界面,处理器,TI,达芬奇,DM365,设计,人体工程学军工级别设计,视音频输入,视频压缩标准,H.264,模拟视频输入,1,路，微型摄像头，,PAL/NTSC,自适应,音频压缩标准,G711,或其它通用格式,音频输入,1,路，微型耳麦,视音频编码参数,视频编码分辨率,3,码率可选择，,D1,、,CIF,、,QCIF,视频帧率,PAL:1-25,帧,/,秒，,NTSC:1-30,帧,/,秒,视频码率,16Kbps,4Mbps,可设置,GSP,功能,内置,GPS,模块,存储,类型,microSD(TF),卡,最大容量,32G,网络,无线协议,TD-SCDMA/EVDO/WCDMA,/WIFI,LCD,屏,屏幕规格,2.6”TFT,屏,操作菜单,中文,本机回放,支持本机回放,显示内容,实时显示,摄像头的,视频,菜单,操作（含参数设置、设备工作状态、录像回放）,其它参数,工作温度,-10,+60,工作湿度,10,-90,网络接口,1,个,线控,报警，一个微型耳麦，微型摄像头,连续工作时间,6,小时,防震,1.5,米自由跌落设备正常工作,防水,能够达到防暴雨冲击正常工作,重量,410g,尺寸,132mm*74.1mm*32mm,人体工程学军工级设计,1.,4,国家知识产权外观设计专利,IP56,（防尘、防水）防护等级，内置传导式散热结构支架，可对设备整体结构进行有效保护与散热，,1.5,米高跌落水泥地面无故障。,无线传输模式,1.,5,支持多种无线视频传输模式，可选择基于,3G,网络（,EVDO,、,WCDMA,、,TD-SCDMA,）或无线局域网（,WIFI,）传输视音频信号等各种数据信息到后台监控中心，实现远程非视距无线实时监控。,音视频功能,1.,6,自动流量控制，不产生多余流量。同时支持,3,码流：,QCIF,、,CIF,、,D1,同时观看。支持变码流和定码流，并且帧率和码率可调。,采用,TI 365,方案设计，超低码流优化,H.264,编码，图像质量高达,25,桢和,D1,标准，在,3G,网络有效范围内，可获得流畅的高品质图像。,GPS,全球定位,1.,7,设备内置,GPS,模块，可精确定位设备所在位置经纬度，并在监控中心显示与历史轨迹回放。,双向语音通话,1.,8,双向语音对讲，通过设备的麦克可与后台监控中心实现,IP,网络语音通话。,人性化操作设计,1.,9,设备配有,26,万色,2.6,寸,TFT,屏幕，人性化操作界面，能显示当前摄录图像、回放本地录像、系统操作、系统设置、系统信息等的画面。,多种录像存储方式,1.,10,前端,TF,卡高清存储,PC,客户端存储,网络集中存储,智能电源管理,1.,11,设备内置大容量锂电池,（,7.4V 3800mAh,）,，智能充电管理，实时查询电量，具备低电智能报警，省电模式。设备可持续工作,6,8,小时以上，以满足用户长时间使用需求。,紧急报警功能,1.,12,触发设备报警按钮，监控平台软件自动切换前端报警设备当前的图像并显示在第一视频窗口。,3,产品应用,TC-HT,手持终端简介,1,目录,2,系统架构与组成,系统拓扑图,2.,1,系统组成,2.,2,平台监控与管理系统,3G,单兵监控子系统,3G,网络传输子系统,系统包括前端,3G,单兵监控子系统、,3G,网络传输子系统和平台监控与管理系统。,平台综合管理服务器,2.,3,中心服务器：系统架构，策略配置和系统基础信息保存与交互。,接入服务器：系统信令和路由服务。,转发服务器：也称流媒体服务器，用于媒体数据转发。,存储服务器：保存录制节目，并提供回放浏览。,报警服务器：提供系统报警传递，系统查询，可与三警合一系统联动。,业务服务器：进驻行业应用服务，例如单位人员管理，车辆管理，门禁等。,通信服务器：提供短信服务。,GIS,服务器：提供地理地图服务。,客户端管理软件,2.,4,综合智能感知平台监控软件客户端，通过不同权限的用户名进入，可以实现不同操作管理功能（视频浏览、语音对讲、,GPS,定位、录像存储等），超级管理员可以对接入平台的设备进行管理，对平台里的各个服务器进行管理，以及对用户和用户组进行管理。普通用户进入则实现监看查询等功能。,1,TC-HT,手持终端简介,系统架构与组成,2,目录,3,产品应用,系统应用,3.,1,交通,城管,电力,公安,海关,油田,消防,市场,系统应用,3.,2,在执勤的时候，对于突发刑事或民事案件获取影像线索的难度很大，给案件侦破和检察机关取证带来很多不便,随时掌握现场真实情况，以便及时准确的发布指令,现有的室内外监控摄像头缺乏灵活性，存在拍摄死角，且所取得影像角度往往不理想,而手持式的摄像机需要占用一只手，加上操作复杂，不但在紧急的情况下难以发挥作用，还增加了使用者的危险性,拍摄的数码影像较容易被修改加工，不利于作为呈堂证供,3G,单兵广泛应用,3.,3,公安、政法、消防、行政 执法、电力、保险、工程、通讯、交通、医疗、环保、安防等行业 都用得上便 捷的,3G,单兵视频监控。,系统应用,3.,4,典型应用（公安,/,交通,/,城管等执法部门）,3.,5,典型应用（抢险救灾）,3.,6,典型应用（保险勘察定损）,3.,7,系统应用,3.,8,摄像头型号,3.,9,摄像头型号,3.,10,单兵配件清单（标配）,3.,11,名称,图片,数量,单兵主机,1/PCS,摄像头,1/PCS,对讲麦克,1/PCS,电池,1/PCS,线控数据线,1/PCS,复用数据线,1/PCS,网线,1/PCS,电源适配器,1/PCS,使用光盘,1/PCS,配置清单,3.,12,名称,型号,参数,单位,手持单兵无线终端,TC-HT,TI,达芬奇,DM365,、,H.264,、,3G(WCDMA/EVDO/TD-SCDMA)/WIFI,无线传输、,GPS,系统定位、语音对讲、,2.6,寸,TFT,屏幕,1/,套,3G SIM,卡,EVDO/WCDMA,电信,/,联通,/,移动,1/,张,Mirc SD,卡,1/,张,服务器,DELL PowerDdge R210,CPU:2.4GHz(Xeon X3430,四核,),，内存：,4G,，硬盘,:500G,1/,台,监控客户端电脑,联想,/HP/DELL,用于安装客户端软件（,MonitorCenter,）,1/,台,监控平台软件,MonitorCenter,平台管理、服务器管理、用户管理、实时监控、录像抓图、云台控制、日志管理、,GPS,地图监控,1/,套,中心软件,V2.0,基于,Linux,操作系统,1/,套,光纤带宽,中国联通,/,电信,根据设备数量与客户要求同时观看视频数量而定大小,1/,套,助力“茂名警察开放日”,3.,13,2012,年,6,月,22,日上午,9,时，是端午假期的第一天，在市区文化广场举办了一场由市公安局指导的大型“茂名警察开放日”活动。活动现场给群众献上一场由特警队展示的惊心动魄的反劫持演练。作为现场一个重头戏，就是首次上演远程视频实战指挥演练，这是目前警队中最先进的实战装备演练，每个行动参战队员都装备,3G,单兵无线终端，集成了卫星定位，无线视频传送，同步通讯等尖端科技，指挥官可以通过视频系统指挥一场远在千里之外的战斗。,谢 谢！,
