G系列机械隔膜计量泵.pptx

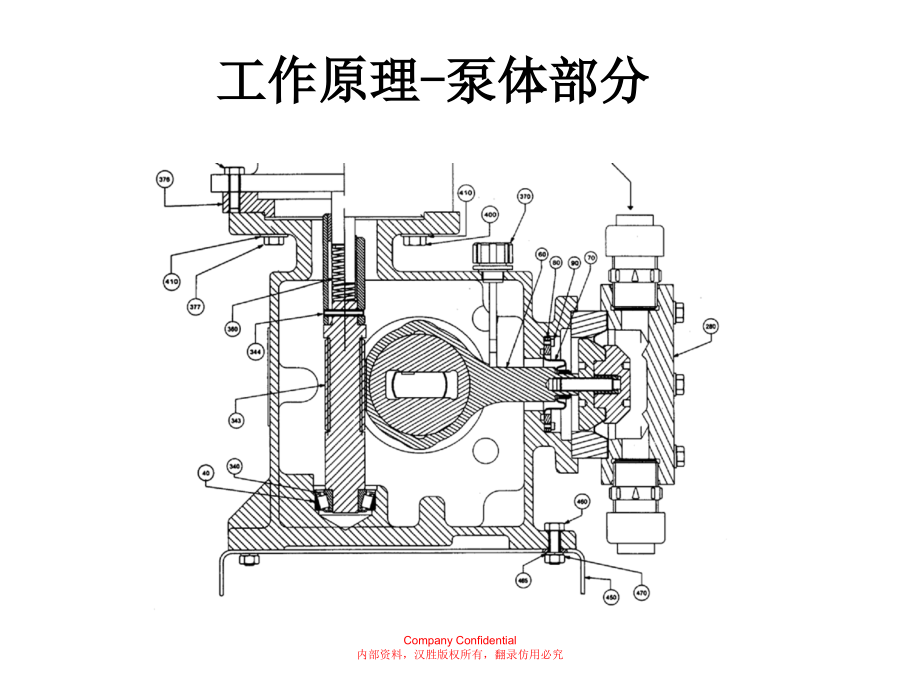

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,#,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,工作原理,-,泵头部分,入口单向止回阀,出口单向止回阀,柱塞,工艺物料,隔膜,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,工作原理,-,泵体部分,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,工作原理,-,泵头和驱动部分,机械隔膜泵头，隔膜与柱塞直接相连，柱塞推动隔膜进行物料投加,电机通过蜗轮/蜗杆减速,与蜗轮同轴的,N,形轴可变偏心机构带动与之相连的连杆和隔膜产生直线往复运动,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,工作原理,-,流量调节方式,转动调节手柄，使滑动曲柄产生线性移动，从而与转轴之间产生偏心距，从而改变峰值流量，达到调节流量目的。冲程长度为2倍偏心距。,可变偏心机构,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,产品特点,-,泵头部分,机械驱动隔膜计量泵,无物料侧隔膜护盘,-,无泄漏,物料通过性好,泵头密封采用密封槽设计,-,无需额外密封,高精度单向止回阀,-,确保在所有流量状态下的精度,自清洗单向止回阀结构,-,确保在恶劣条件下正常工作,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,产品特点,-,驱动部分,可变偏心机构驱动,-,输送脉动平缓，投加稳定安全,所有运动部件均为油浴润滑,-,减少机械摩擦，保证整体长期运行寿命,采用铸铝壳体，球墨铸铁齿轮，耐磨球轴承,-,重量轻，牢固耐用,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,冲程调节方式对比,柱塞的一部分冲程无效,运行中脉动较大,噪音较大,故障率高,运行寿命短,其他厂家计量泵图,米顿罗,G,系列计量泵,偏心调节,全冲程有效调节,运行平缓,噪音小,故障率低,运行寿命较长,到,性能参数,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,机械“放过”式冲程调节,运动柱塞,凸轮,止动面,机械式止动调节机构,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,机械“放过”式冲程调节,运动柱塞,无效运动,Cam,止动面,机械式止动调节机构,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,性能参数,最大流量:0-,1800 l/h,最高压力 :,12 bar,10:1,调节比，,+,2%精度,允许物料温度,40,0,C,吸入提升高度可达,4,米水柱，允许入口压力,0.2MPa,隔膜材质：,PTFE,泵头材质：,316SS,PP，PVC,PVDF,，并可选高粘度，浆料泵头,可选双隔膜检漏报警,可选多头，,单独手动，电动，调频调节流量,主要应用：,各种水处理工艺过程,其它行业低压场合化学品投加.,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,性能参数,GB,系列,:,流量从,82L/H,到,1800L/H,压力最高可达,10Bar,GM,系列,:,流量从,2.25L/H,到,500L/H,压力最高可达,12Bar,GB,系列,GM,系列,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,选型指南,询价参数表,选型概要,系列参数简表,技术要点一览,代码示意,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,选型概要,1,工艺要求,对应选项,流量，压力,介质腐蚀性,泵头材料：,PVC，316L，PVDF，ALLOY20，,哈氏合金等,介质温度,40,o,C,以上其他系列,参见后附,G,系列参数简表,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,选型概要,2,制药食品业,自控要求,选用,VS,高粘度泵头，最高粘度参见,“,选型技术要点一览表,”,选用,KS,浆料泵头，固含量可达120,g/l，,颗粒直径300微米,选用浓硫酸专用泵头,选用保温夹套,选用其他系列,电动冲程控制，气动冲程控制，变频控制，等,介质特性：粘度？含颗粒？浓硫酸？保温夹套？,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,选型概要,3,特殊电机,双隔膜,进出口连接,防爆电机，变频电机（功率放大一挡），等,双隔膜破裂检测：压力开关式等各种形式,水平或垂直，螺纹或法兰等各种配合形式,流量压力校正,流量随出口压力增高略有衰减，参照性能曲线图，加电动冲程控后流量有衰减,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,G,系列技术要点一览表,型号,进口,出口,流量衰减,粘度(,CPS),温度,o,C,备注,吸程,(米水柱),最大压力(,Bar),最低背压,（进口压力）+(,Bar),ECC,双隔膜,GM,4,1,2.5,N/A,N/A,200036,spm,40,GB,2.5,1,2.5,N/A,N/A,200036,spm,40,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,产品选型,选型举例,：,G,1,P,P,0,2,1,0,M,M,D,N,系列,流量,材质,接口,电机,调整,底版,选项,GM,GB,两大系列见,性能参数,最大流量从,2.25L/H,到,1800L/H,共,23,个系列可选见,流量压力表,316SS,PVC,PVDF,20,合金，浆料，高粘度泵头等不同材质可选见,泵头材料选择表,提供,NPT,螺纹或法兰连接见,进出口连接方式,不同规格电机可选,手动,电动,气动调节可选见,流量调节方式,可选底座,多种选项可选见,常用其他配置选项,超出编码范围请与我们联系,!,到,系统典型安装图,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,流量压力表,GM,系列,GB,系列,型号,流量,压力,型号,流量,压力,(,升,/,小时）,(MPa),(,升,/,小时,),(MPa),GM0002,2.25,1.2,GB0080,82,1.0,GM0005,4.5,1.2,GB0180,167,1.0,GM0010,9,1.2,GB0250,237,1.0,GM0025,22,1.2,GB0350,337,1.0,GM0050,44,1.0,GB0450,416,1.0,GM0090,85,0.7,GB0500,464,0.7,GM0120,120,0.7,GB0600,583,0.7,GM0170,170,0.7,GB0700,656,0.35,GM0240,240,0.7,GB1000,946,0.35,GM0330,330,0.5,GB1200,1181,0.35,GM0400,400,0.5,GM0500,500,0.5,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,泵头材料选择表,型号,代码,:P,代码,:S,代码,:T,代码,:V,代码,:K,代码,:M,GM,系列,PP,316 SS,PVDF,高粘度,泵头,浆料,泵头,混合物,泵头,型号,代码,:P,代码,:S,代码,:T,代码,:V,代码,:K,GB,系列,PVC,316 SS,PVDF,高粘度,泵头,浆料,泵头,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,进出口连接方式,编码,描述,GB80-GB450,GB500,GB1200,GM 02,GM170,GM240-GM500,PVC,PVDF/316L,PVC,PVDF/316L,PP/PVDF,316L,PP,PVDF/316L,P,NPT,内螺纹接口,1/2F,1/2F,1F,1F,-,-,-,-,N,BSP,内螺纹接口,-,1/2F,-,1F,-,1/2F,-,1/2F,Q,内管口硬管插管接口,DN15,-,DN25,-,-,-,DN 15,-,R,插接,6X12,软管,-,-,-,-,DN8,-,-,-,+,硬管插管接口,H,GM,高粘度应用专用软管,入口管,/,出口管,-,-,-,-,PP 15X23 9X12,-,PP 15X 23 9X12,-,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,流量调节方式,GB,部分,代码,描述,M,手动调节冲程长度,标准配置,N,电动冲程调节器，输入信号,4-20mA,NEMA4,230VAC,E,防爆型电动冲程调节器，输入信号,4-20,NEMA7,230VAC,F,变频控制器，,1.5KW-,380V-50Hz-3,相,输入信号,4-20m(,施耐德或富士,),GM,部分,M,手动调节冲程长度,标准配置,N,电动冲程调节器，输入信号,4-20mA,F,变频控制器，,220/380V-50Hz-3,相,输入信号,4-20mA,P,马达开,/,关控制器，,220V-50Hz-,单相,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,常用其他配置选项,GB,部分,代码,描述,N,无其他选项,标准配置,A,冲程计数器,B,双隔膜,(GB0250GB0450),双隔膜,(GB0500GB0600),GM,部分,N,无其他选项,标准配置,A,冲程计数器,(PNP,输出,10-30VDC),B,双隔膜带压力表,(GM0002GM0050),双隔膜带压力表,(GM0090GM0170),C,双头泵,D,三头泵,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,系统典型安装图,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,系统提升安装图,提升距离参见,G,系列技术要点一览表,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,初始启动,仔细核对产品铭牌，确认产品正确,打开驱动箱注油盖，将润滑油加入驱动箱，油位至油标两根刻度之间,仔细检查管路系统安装，确认系统安装的合理性,进口管路建议采用自灌式安装，无法采用自灌式安装，必须满足,NPSH,要求,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,初始启动,管径选择必须考虑流量峰值、管路长度、过程物料特性等方面的要求,进口管路中必须安装过滤器，以便管路清洗,进口管路中安装必要的截止阀和管路活接等附件,出口管路中必须安装脉动缓冲器、安全阀等附件以及必要的管路截止阀、管路活接以便日后维修,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,初始启动,在计量泵出口附近保留一个排放口，以便设备调试和维修,如出口管路中未安装脉动缓冲器，管径选择必须考虑流量峰值、管路长度、过程物料特性等方面的要求,如出口压力低于进口压力,需安装背压阀，防止虹吸现象,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,初始启动,检查电机铭牌，确认电机功率、供电电源符合要求,电机接线必须参照电机接线图,瞬间点动电机，确认电机转向,将计量泵冲程调至0%，打开泵出口排放阀,启动计量泵，辨别是否有不正常噪音,逐渐调大冲程，观察流量变化是否正常,切入系统运行,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,设备维护,记录计量泵的型号和系列号,定期检查油位，和更换润滑油,定期确认流量是否正常,定期更换易损件备件包,初试启动250小时后需更换润滑油，以后每4000小时或半年更换润滑油,环境温度不同，需采用不同润滑油,定期确认管路,“,释放压力,”,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,设备维护,备件包,-隔膜,-油封,-阀球/阀座,-,O,形圈,Company Confidential,内部资料，汉胜版权所有，翻录仿用必究,设备维护,定期检查计量泵进、出口单向止回阀,根据实际使用情况对进、出口单向止回阀进行更换,同时更换进、出口单向止回阀垫圈,如泵头后侧泄漏检测口出现过程物料泄漏，需更换隔膜,如泵头后侧泄漏检测口出现润滑油泄漏，需更换油封,
