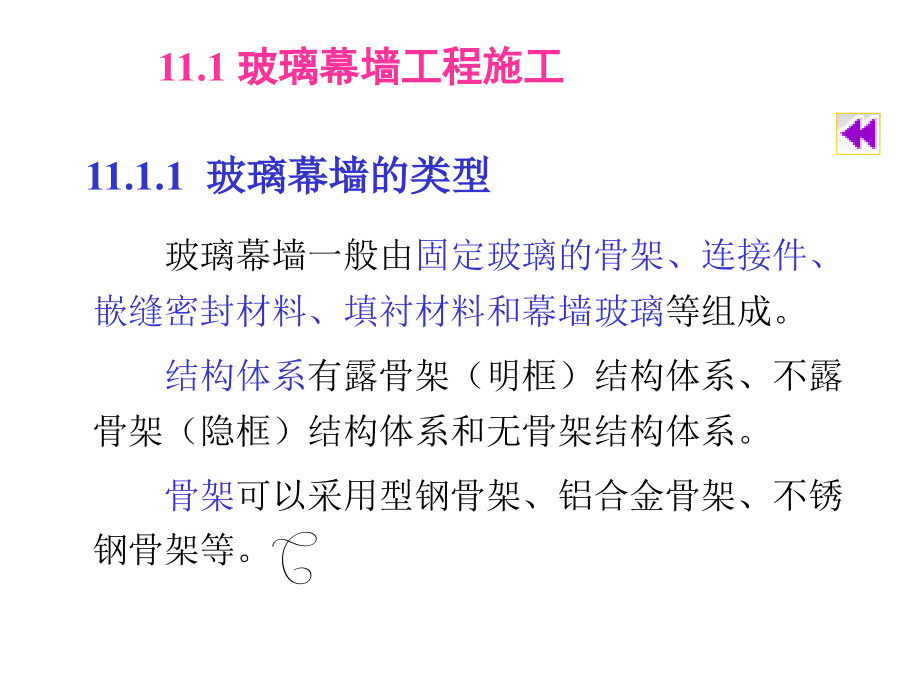

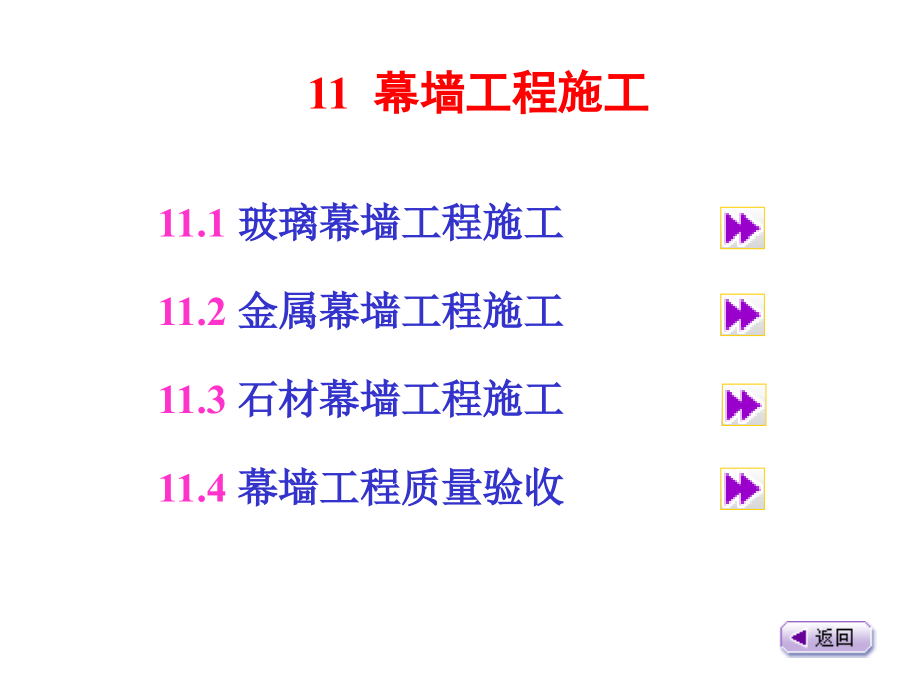

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,11,幕墙工程施工,11.1,玻璃幕墙工程施工,11.2,金属幕墙工程施工,11.3,石材幕墙工程施工,11.4,幕墙工程质量验收,11.1,玻璃幕墙工程施工,玻璃幕墙一般由,固定玻璃的骨架、连接件、嵌缝密封材料、填衬材料和幕墙玻璃,等组成。,结构体系,有露骨架（明框）结构体系、不露骨架（隐框）结构体系和无骨架结构体系。,骨架,可以采用型钢骨架、铝合金骨架、不锈钢骨架等。,11.1.1,玻璃幕墙的类型,玻璃幕墙按照其,构造和组合形式的不同,可以分为,全隐框玻璃幕墙,、,半隐框玻璃幕墙,（包括竖隐横不隐和横隐竖不隐）、,明框玻璃幕墙,、,支点式（挂架式）玻璃幕墙,和,无骨架玻璃幕墙,（结构玻璃）。,从,施工方法,上，玻璃幕墙又分为,在现场安装组合的元件式（分件式）玻璃幕墙,和,先在工厂组装再在现场安装的单元式（板块式）玻璃幕墙,。,（,1,）,元件式玻璃幕墙,元件式玻璃幕墙,是将必须在工厂制作的单件材料和其他材料运至施工现场，直接在建筑结构上逐渐进行安装。,（,2,）,单元式玻璃幕墙,单元式玻璃幕墙,是将铝合金骨架、玻璃、垫块、保温材料、减震和防水材料以及装饰面料等事先在工厂组合成带有附加铁件的幕墙单元，用专用运输车运到施工现场，在现场吊装装配，直接与建筑结构相连接。,玻璃幕墙的施工工具主要有：,手动真空吸盘、电动吸盘、牛皮带、电动吊篮、嵌缝枪、撬板、竹签、滚轮、热压胶带、电炉等。,11.1.2,玻璃幕墙的施工工具,(1),铝合金型材,铝合金框架多系经特殊挤压成型的幕墙型材，框材的规格按受力大小和设计要求而定。,(2),金属边框,(3),型钢连接件,多采用角钢、槽钢、钢板加工而成。,11.1.3,玻璃幕墙的材料要求,11.1.3.1,骨架材料及金属边框,用于玻璃幕墙的单块玻璃一般不小于,6mm,厚。,所用玻璃的品种主要有,热反射浮法镀膜玻璃（镜面玻璃）、中空玻璃、钢化玻璃、夹层玻璃、夹丝玻璃和吸热玻璃等。,所有的幕墙玻璃应进行边缘处理。,在全玻璃幕墙中所有玻璃的边缘都要求磨平，外露的边缘还应磨光和倒棱角。,11.1.3.2,玻璃,主要用于玻璃幕墙的玻璃装配及块与块之间的缝隙处理。,通常由三种材料组成：,填充材料,。比较多的是聚乙烯泡沫胶系列。,密封材料,。橡胶密封条是目前应用较多的密封、固定材料。,防水材料,。防水密封材料有橡胶密封条、建筑密封胶和硅酮结构密封胶。,11.1.3.3,密封填充防水材料,(1),低发泡间隔双面胶带,目前国内使用的双面胶带有两种，即聚氨基甲酸乙酯（又称聚氨酯）双面胶带和聚乙烯树脂发泡双面胶带。,依据经验，当玻璃幕墙风荷载大于,1.8kN/m,2,时，宜选用中等硬度的聚氨基甲酸乙酯低发泡间隔双面胶带；当玻璃幕墙风荷载小于或等于,1.8kN/m,2,时，宜选用聚乙烯低发泡间隔双面胶带。,11.1.3.4,其他材料,(2),聚乙烯填充材料,玻璃幕墙可采用聚乙烯发泡材料作填充材料，其密度不应大于,0.037g/cm,3,。聚乙烯发泡填充材料应有优良的稳定性、弹性、透气性、防水性、耐酸碱性和抗老化性。,(3),特殊功能材料,玻璃幕墙宜采用岩棉、矿棉、玻璃棉、防火板等不燃性和耐燃性材料作隔热材料，同时，应采用铝箔或塑料薄膜包装，以保证其防水和防潮性。,幕墙立柱与横梁之间，须加设橡胶垫片，并应安装严密，以保证其防水性。,（,1,）,作业条件,应编制幕墙施工组织设计，并严格按施工组织设计的顺序进行施工。,幕墙应在主体结构施工完毕后开始施工。,幕墙施工时，原主体结构施工搭设的外脚手架宜保留，并根据幕墙施工的要求进行必要的拆改。,11.1.4,玻璃幕墙的安装,11.1.4.1,基本要求,幕墙施工时，应配备必要的安全可靠的起重吊装工具和设备。,当装修分项工程可能对幕墙造成污染或损伤时，应将该分项工程安排在幕墙施工之前施工，或对幕墙采取可靠的保护措施。,不应在大风大雨气候下进行幕墙的施工。,应在主体结构施工时控制和检查固定幕墙的各层楼面的标高、边线尺寸和预埋件位置的偏差，并在幕墙施工前对其进行检查与测量。,（,2,）,玻璃幕墙安装基本要求,应采用（激光）经纬仪、水平仪、线锤等仪器工具，在主体结构上逐层投测框料与主体结构连接点的中心位置，,x,、,y,和,z,轴三个方向位置的允许偏差为,1.0mm,。,对于元件式幕墙，如玻璃为钢化玻璃、中空玻璃等现场无法裁割的玻璃，应事先检查玻璃的实际尺寸。,按测定的连接点中心位置固定连接件，确保牢固。,单元式幕墙安装宜由下往上进行。元件式幕墙框料宜由上往下进行安装。,当元件式幕墙框料或单元式幕墙各单元与连接件连接后，应对整幅幕墙进行检查和纠偏，然后应将连接件与主体结构（包括用膨胀螺栓锚固）的预埋件焊牢。,单元式幕墙的间隙用,V,形和,W,形或其他型胶条密封，嵌填密实，不得遗漏。,元件式幕墙应按设计图纸要求进行玻璃安装。玻璃安装就位后，应及时用橡胶条等嵌填块料与边框固定，不得临时固定或明摆浮搁。,玻璃周边各侧的橡胶条应各为单根整料，在玻璃角部断开。橡胶条型号应无误，镶嵌平整。,橡胶条外涂敷的密封胶，品种应无误，应密实均匀，不得遗漏，外表平整。,单元式幕墙各单元的间隙、元件式幕墙的框架料之间的间隙、框架料与玻璃之间的间隙，以及其他所有的间隙，应按设计图纸要求予以留够。,(10),单元式幕墙各单元之间的间隙及隐式幕墙各玻璃之间的缝隙，应按设计要求安装，保持均匀一致。,(11),镀锌连接件施焊后应去掉药皮，镀锌面受损处焊缝表面应刷两道防锈漆。,(12),应按设计图纸规定的节点构造要求，进行幕墙的防雷接地，以及所有构造节点（包括防火节点）和收口节点的安装与施工。,(13),清洗幕墙的洗涤剂应经检验，应对铝合金型材镀膜、玻璃及密封胶条无侵蚀作用，并应及时将其冲洗干净。,(1),工艺流程,单元式玻璃幕墙现场安装的,工艺流程为：,测量放线检查预埋,T,形槽位置穿入螺钉固定牛腿牛腿找正牛腿精确找正焊接牛腿将,V,形和,W,形胶带大致挂好起吊幕墙并垫减震胶垫紧固螺丝调整幕墙平直塞入和热压接防风带安设室内窗台板、内扣板填塞与梁、柱间的防火、保温材料。,11.1.4.2,单元式玻璃幕墙的安装方法,（,2,）,安装要点,测量放线,。,牛腿安装,。,幕墙的吊装和调整,。,塞焊胶带,。,填塞保温、防火材料,。,（,1,）,明框玻璃幕墙的安装方法,明框玻璃幕墙安装的,工艺流程为：,检验、分类堆放幕墙部件测量放线主次龙骨装配楼层紧固件安装安装主龙骨（竖杆）并找平、调整安装次龙骨（横杆）安装保温镀锌钢板在镀锌钢板上焊铆螺钉安装层间保温矿棉安装楼层封闭镀锌板安装单层玻璃窗密封条、卡安装单层玻璃安装双层中空玻璃密封条、卡安装双层中空玻璃安装侧压力板镶嵌密封条安装玻璃幕墙铝盖条清扫验收、交工。,11.1.4.3,元件式玻璃幕墙的安装方法,测量放线,。,装配铝合金主、次龙骨,。,安装主、次龙骨,。,安装楼层间封闭镀锌钢板,（贴保温矿棉层）。,安装玻璃,。,（,2,）,隐框玻璃幕墙的安装方法,隐框玻璃幕墙安装的,工艺流程为：,测量放线固定支座的安装立柱、横杆的安装外围护结构组件的安装外围护结构组件间的密封及周边收口处理防火隔层的处理清洁及其他。,其中，外围护结构组件的安装及其之间的密封，与明框玻璃幕墙不同。,安装要点,。外围护结构组件的安装。在安装前，要对外围护结构件作认真的检查，其结构胶固化后的尺寸要符合设计要求，同时要求胶缝饱满平整，连续光滑，玻璃表面不应有超标准的损伤及脏物。,外围护结构件的安装主要有两种形式，一为外压板固定式；二为内勾块固定式。,外围护结构组件调整、安装固定后，开始逐层实施组件间的密封工序。,施工注意事项：,在立柱全部或基本悬挂完毕后，要再逐根进行检验和调整，再施行永久性固定的施工。,外围护结构组件在安装过程中，除了要注意其个体的位置以及相邻间的相互位置外，在幕墙整幅沿高度或宽度方向尺寸较大时，还要注意安装过程中的积累误差，适时进行调整。,（,3,）,支点式（挂架式）幕墙的安装方法,这种幕墙只需立柱而无横杆，所有玻璃均靠挂件驳接爪挂于立柱上。,其施工要点如下：,测量放线后，按正确的幕墙边线确定预埋件位置，用膨胀螺栓将埋件固定在主体结构混凝土内（或直接预埋）。,自幕墙中心向两边作立柱和边框，并保证其垂直及间距。,焊装挂件，并用与玻璃同尺寸同孔的模具，校正每个挂件的位置，以确保准确无误。,采用吊架自上而下地安装玻璃，并用挂件固定。,用硅胶进行每块玻璃之间的缝隙密封处理。,清理。,（,4,）,无骨架玻璃安装方法,由于玻璃长、大、体重，施工时一般采用机械化施工方法，即在叉车上安装电动真空吸盘，将玻璃吸附就位，操作人员站在玻璃上端两侧搭设的脚手架上，用夹紧装置将玻璃上端安装固定。每块玻璃之间用硅胶嵌缝。,（,5,）,细部和节点的处理,擦窗机导轨。,转角部位处理。,伸缩缝部位处理。,压顶部位处理。,室内顶棚处理。,窗台板的处理。,下封口处理。,应根据有关劳动安全、卫生法规，结合工程制定安全措施，并经有关负责人批准。,安装幕墙用的施工机具，在使用前必须进行严格检验。,施工人员须配备安全帽、安全带、工具袋，防止人员及物件的坠落。,在高层建筑幕墙安装与上部结构施工交叉作业时，结构施工层下方须架设挑出,3m,以上防护装置；距地面上,3m,左右，建筑物周围应搭设挑出,6m,水平安全网。,11.1.4.4,安全措施,防止因密封材料在工程使用中溶剂中毒，且要保管好溶剂，以免发生火灾。,玻璃幕墙施工应设专职安全人员进行监督和巡回检查。,现场焊接时，应在焊件下方加设接火斗，以免发生火灾。,根据幕墙的积灰涂污程度，确定清洗幕墙的次数和周期，每年至少清洗一次；清洗幕墙外墙面的机械设备，应有安全防护装置，不能擦伤幕墙表面；不得在大风雨天进行维护与保养工作。,如发现密封胶脱落或破损，应及时修补和更换；定期到吊顶内检查承重钢结构；发现玻璃有松动时，要及时查找原因，修复和更换；发现玻璃出现裂纹时，要及时采取临时加固措施。,11.1.4.5,玻璃幕墙保养与维护,(1),材料,玻璃、型材合格证、检测报告与试验报告等资料缺失。,防治措施：,明确供应商及检测单位所提供的合格证或检测报告，试验资料的正确、数量；加强管理和归档工作。,11.1.4.6,通病防治,结构密封胶、耐候密封胶订货渠道不正规、品质无保障,。,防治措施：,做好项目采购的统筹协调工作，建立合格供应商档案，严格按标准进行进货检验,密封胶的过期使用现象,。,防治措施：,明确要求结构胶、耐候胶厂家在产品上醒目地标明出厂日期和使用期限，加强加工、施工、运输、储存和搬运等过程的检查和品质管理工作。,结构胶、密封胶条没有进行相关的试验，品质和性能达不到标准要求,。,防治措施：,严格管理制度，加强供应商的评审和选择，协作厂商做好品质控制工作，完善进货检验手段、方法和标准。,五金配件质量变异大,。,防治措施：,完善质量标准，健全进货检验制度，检查出厂许可证。,（,2,）,支座点安装,预埋件位置、标高、偏差大，支座钢板连接处理不当，影响节点受力和幕墙安全。,防治措施：,严格施工程序，土建施工单位和幕墙安装单位应密切配合，对施工过程中发现的偏差，要及时制定合理的施工方案进行处理。,预埋件锚固中的钢板厚度、锚固长度和直径不符合要求，焊缝质量差,。,防治措施：,严格按照国家标准规定，锚筋不得采用冷加工钢筋，数量、直径和长度不得小于最低下限值，认真做好除锈和防锈工作。,支座节点有松动或过紧现象，外力作用或温差大时易产生异常响声,。,防治措施：,按要求紧固所有的螺栓，对不可拆卸的有关节点进行焊接；主梁芯套与主梁的配合必须为动配合。,安装后玻璃幕墙与施工图所规定位置尺寸不符且超差过大。,防治措施：,放线定位准确，注意消除累计误差，主梁安装调整后，进行测量检查，然后再将支点固定。,（,3,）,玻璃板块主体制作及注胶,玻璃及铝框几何尺寸出现偏差，超出有关标准规定。,防治措施：,严格原材料质量检验标准，下料、加工每道工序都必须自检。,注胶构件表面不清洁、不密实、有气泡，胶缝宽度不均匀、缝面不平滑,。,防治措施：,有关人员必须经过专门培训，加强现场管理，操作速度均匀、及时排出气泡，经常保养和维护注胶机；玻璃裁割后进行倒棱和倒角处理，缝口外溢出的胶应用力向缝面压实，清除多余的胶渍并刮平整。,玻璃放置在铝框上的位置不正，产生偏移或歪斜,。,防治措施：,组装后，及时检查校正变形的铝框。,注胶后，平置固化时间控制不严；不按规定认真填写胶的型号、批号、桶号和注胶时间等记录,。,防治措施：,建立硅酮结构胶施工操作规程，完善质量责任制度，发挥质量检验监督检查功能,板块组件尺寸偏差大，玻璃同铝框产生错位，或未进行切框检查胶的剥离测试,。,防治措施：,构件在固化期内严禁移动，按规定要求抽查板块组件时，须切框检查胶的剥离测试。,(4),横梁、竖框制作安装,选用合格的型材，调验好所需使用的设备，加强管理，提高加工制造精度。,横梁加工未留出伸缩间隔或间隙过大。,防治措施：,设计时应考虑温差变化及装配误差，留好伸缩间隙；严格按程序加工。,横梁与竖框接触面未设柔性垫片，温差和风力作用下产生噪声,。,防治措施：,所有必要的接触面均要按照规定设置柔性垫片。,横梁、竖框排水、泄水做法不当，有积水或渗漏现象,。,防治措施：,采用等压原理进行结构设计，相应的部位分别做密封、冷凝水有组织排水、设置滴水线及挡水板等。,（,5,）,玻璃板块组件,对缝不平齐，墙面不平整影响外观效果。,防治措施：,严格控制主梁变形、各部件尺寸及施工步骤，防止误差累积超标。,勾块（压块）固定玻璃组件时发生固定不良现象,。,防治措施：,尽量少采用此种固定方法固定玻璃组件；在钻底孔前选配适当的钻头，有条件时，采用自攻螺丝，既节约时间，又能满足要求,活动窗不灵活，有漏水、漏气等不严密现象,。,防治措施：,检查、调整铰链和密封胶条，在设计时充分考虑避水结构，防止水直接进入防水胶条。,横梁支撑块固定不牢,。,防治措施：,每完成一层都要进行调正、校正和固定等工作，横梁安装尽量在土建湿作业结束之后进行。,玻璃表面污染，色差过大。,防治措施：,严把玻璃质量关，避免二次污染，拆架前用中性洗洁剂清洗。,耐候胶等填塞材料位置深浅不一，胶缝不密实、不平直、不光滑。,防治措施：,严格按照注胶工艺程序进行，不可缺或颠倒。,（,6,）,防火、保温及防雷,防火层托板位置不在横梁上或与玻璃接触，同层防火区间隔未做竖向处理；防火层铺填有空隙、不严实,。,防治措施：,尽量避免大块玻璃跨越楼层，应用不燃材料隔开两区间。,防雷设施不完善，接地电阻值过大，达不到规范要求。,防治措施：,幕墙防雷框架装置要与建筑物防雷网可靠接通，防雷装置使用的材料必须符合规定；防雷设计中关键措施是有效接地网络的形成，它有两方面的意义，即建筑物防雷接地和金属幕墙防雷接地装置。,(7),封边、封顶处理,封边板直接与水泥砂浆接触，造成腐蚀；封边金属板处理不当，密封不好、漏水；封边构件固定不可靠，有松动,。,防治措施：,埋入水泥砂浆内的铝封边板应涂防腐涂料，外露的作保护涂层处理；封板两连接处与外墙间设置沟槽或形成倾角，注胶密封饱满、连续；封板固定前墙体应找平，可先装胶塞再植入螺钉的方法固定封边。,封顶部位有渗漏现象，铝板有变形、平直度差；伸出的接口处注胶密封差，漏水且不美观。,防治措施：,封顶板制成单元件接口处注胶密封，外露连接铆钉也应涂胶处理；合理设置封顶板跨度，适当考虑用铝材或钢材作内衬框架封边、封顶的效果,;,刻划出幕墙的边界，同时也隔断外界物质，尤其是雨水进入室内的通道，既要处理好与其他结构连接的过渡关系，又要起到美观装饰作用。,11.2,金属幕墙工程施工,与玻璃幕墙相比，金属板幕墙主要有几个特点：,强度高、质量轻、板面平整无暇；优良的成型性，加工容易、质量精度高、生产周期短，可进行工厂化生产；防火性能好。金属板幕墙适用于各种工业与民用建筑。,11.2.1,金属幕墙概述,金属板幕墙一般是悬挂在承重骨架和外墙面上，具有典雅庄重、质感丰富以及坚固、耐久、易拆卸等优点。施工方法多为预制装配，节点构造复杂，施工精度要求高。,金属板幕墙的种类很多，,按照材料分类,可以分为,单一材料板和复合材料板,；,按照板面的形状分类,可以分为,光面平板、纹面平板、压型板、波纹板和立体盒板,等，,如图,11.1,所示,。,图,11.1,金属幕墙板,(a),光面平板；,(b),纹面平板；,(c),波形板；,(d),压型板；,(e),盒板,在施工前应认真查阅图纸，领会设计意图，并应详细进行技术交底，使操作者能够主动地做好每一道工序,(,包括一些细小的节点,),。,11.2.2,施工准备,11.2.2.1,确定施工工艺流程,编制单项工程施工组织设计，确定金属板幕墙的施工工艺流程，,如图,11.2,所示,。,图,11.2,施工工艺流程图,(1),施工准备,施工前应按设计要求准确提出所需材料的规格及各种配件的数量，以便于加工订做。,施工前，对照金属板幕墙的骨架设计，复检主体结构的质量。,详细核查施工图纸和现场实测尺寸，以确保设计加工的完善。,11.2.2.2,施工准备及作业条件,(2),作业条件,现场要单独设置库房。,根据幕墙骨架设计图纸规定的高度和宽度，搭设施工双排脚手架。,安装施工前要安装吊篮，并将金属板及配件用塔吊、外用电梯等垂直运输设备运至各施工面层上。,(3),测量放线,由土建施工单位提供基准线（,50,线）及轴线控制点；,将所有预埋件清理出，并复测其位置尺寸；,根据基准线在底层确定幕墙的水平宽度；,用经纬仪向上引数条垂线，确定幕墙转角位置和立面尺寸；,确定立面的中线；,测量放线时应控制和分配好误差，不使误差积累；,测量放线时在风力不大于,4,级的情况下进行。放线后应及时校核，以保证幕墙垂直度及在立柱位置的正确性。,(1),一般规定,金属板幕墙在制作前应对建筑图纸进行核对，并对已建建筑物进行复测，按实测结果调整幕墙，并经设计单位同意后，方可加工组装。金属板幕墙采用的材料、零部件应符合规定，并应有出厂合格证。加工幕墙构件所采用的设备、机具应能达到幕墙构件加工精度的要求，其量具应定期进行计量鉴定。,11.2.3,幕墙型材加工和安装,11.2.3.1,幕墙型材骨架加工,(2),加工过程,检查所有加工的物件；,将检查合格的铝材包好保护胶纸；,根据施工图按工程进度加工，加工后应除去尖角和毛刺；,按施工图要求，将所需配件安装于铝（铜）型材上；,检查加工符合图纸要求后，将铝（铜）型材编号分类包装放置。,(3),加工技术要求,各种型材下料长度尺寸允许偏差为,1.0mm,，横梁的允许偏差为,0.5mm,，竖框的允许偏差为,1.0mm,，端头斜度的允许偏差为,15mm/m,。,各加工面须去毛刺、飞边，截料端头不应有加工变形，毛刺不应大于,0.2mm,。,螺栓孔应有钻孔和扩孔两道工序完成。,螺栓孔尺寸要求：孔位允许偏差,0.5mm,，孔距允许偏差,0.5mm,，累计偏差不应大于,1.0mm,。,彩色钢板型材应在专业工厂加工，并在型材成型、切割、打孔后，依次进行烘干、静电喷涂有机物涂层、高温烤漆等表面处理。此种型材不允许在现场进行二次加工。,(4),加工质量要求,金属板幕墙结构杆件截料之前应进行校正调整。,非金属材料的加工使用应符合下列要求：幕墙所使用的垫块、垫条的材质应符合,建筑橡胶密封垫预成型实芯硫化的结构密封垫用材料,的规定。,金属板幕墙施工中，对所需注胶部位及其他支撑物的清洁应严格掌握。,(1),预埋件制作安装,金属板幕墙的竖框与混凝土结构宜通过预埋件连接，预埋件应在主体结构混凝土施工时埋入。,预埋件通常是由锚板和对称配置的直锚筋组成。充分利用锚筋的受拉强度，锚固长度应,符合表,11.1,的要求。,锚板的厚度应大于钢筋直径的,0.6,倍，受拉和受弯预埋件锚板的厚度应大于,b/8,。,11.2.3.2,幕墙型材骨架安装,当主体结构为混凝土结构时，如果没有条件采取预埋件时，应采取其他可靠的连接措施，并应通过试验确定其承载能力。膨胀螺栓是后置连接件，应确保安全。,无论是新、旧建筑，当主体结构为实心砖墙体时，不允许采用膨胀螺栓来固定后置锚板，必须用钢筋穿透墙体，将钢筋的两端分别焊接到墙内和墙外两块钢板上；钢筋与钢板的焊接要符合施工规范要求。,（,2,）,定位放线,放线,是将骨架的位置弹线到主体结构上，以保证骨架安装的准确性。,放线的原则是：,对由横梁与竖框组成的幕墙，一般先弹出竖框的位置，然后确定竖框的锚固点。待竖框通长布置完毕，横梁再弹到竖框上。,（,3,）,铁码安装与防锈处理,安装前，首先要清理预埋铁件。,铁码安装及其技术要求,防锈处理技术要求,所有连接件锚定后，其外伸端面必须处在同一个垂直平整的立面上。,（,4,）,型材骨架安装,铝合金（型钢）型材安装技术要求,检查竖框和横档的安装尺寸，其允许偏差,见表,11.2,（详见,P189),。,铝合金型材安装施工,金属板幕墙骨架的安装，依据放线的具体位置进行。安装工作一般是从底层开始，逐层向上推移。,（,5,）,保温防潮层安装,如果在金属板幕墙的设计中，既有保温层又有防潮层，应先安装防潮层，然后再在防潮层上安装保温层。,大多数金属板幕墙的设计通常只有保温层而不设防潮层，只需将保温层直接安装到墙体上。,（,6,）,防火棉安装,应采用优质防火棉，抗火期限必须达到有关标准的要求。防火棉用镀锌铜板固定，应使防火棉连续地密封于楼板与金属板之间的空位上，形成一道防火带，中间不得有空隙。,（,7,）,防雷保护设施,幕墙设计时，都会考虑使整片幕墙框架具有有效的电传导性，并提供足够地防雷保护接合端。,大厦防雷系统及防雷接地措施一般由专门机构负责，一般要求防雷系统直接接地，不应与供电及其他系统合用接地线。,表,11.1,锚固钢筋的锚固长度,l,a,钢 筋 类 型,混 凝 土 强 度 等 级,C25,C30,HPB235,级钢筋,30d,25d,HRB335,级钢筋,40d,35d,复合铝塑板的加工应在洁净的专门车间中进行，加工的工序主要为,复合铝塑板裁切、刨沟和固定,。,（,1,）,复合铝塑板裁切,板材的裁切可用剪床、电锯、圆盘锯和手电锯等工具，按照设计要求加工出所需尺寸。,11.2.4.1,复合铝塑板的加工,11.2.4,幕墙金属板安装,（,2,）,复合铝塑板刨沟,复合铝塑板的刨沟,有两种机具：,一种是带有床体的数控刨沟机，另一种是手提电动刨沟机。,刨沟机上带有不同的刨刀，通过更换不同的刨刀，可在复合铝塑板上刨出不同形状的沟。复合铝塑板的刨沟深度应根据板材的厚度而定。,板材被刨沟以后，再按设计对边角进行裁剪，就可将板材弯折成所需要的形状。,（,3,）,复合铝塑板与副框及加强筋的固定,板材边缘弯折后，就要同副框固定成型，同时根据板材的性质及具体分格尺寸的要求，在板材背面适当的位置设置加强筋。,副框与板材的侧面可用抽芯铝铆钉紧固，抽钉间距应在,200mm,左右。在副框与板材间用结构胶粘结。,复合铝塑板组框中采用双面胶带，只适用于较低建筑的金属板幕墙。,(1),安装技术要求,金属板须放置于干燥通风处，并避免与电火花、油污及新拌混凝土等腐蚀物接触，以防板表面受污损；,金属板件搬运时应有保护措施，以免损坏金属板；,注胶前，一定用清洁剂将金属板及铝合金（型钢）框表面清洗干净，清洁后的材料须在,1h,内密封，否则重新清洗；,11.2.4.2,金属板安装,密封胶须注满，不能有空隙或气泡；,清洁用擦布须及时更换，以保持干净；,应遵守标签上的说明使用溶剂，使用溶剂的场所严禁烟火；,注胶之前，应将密封条或防风雨胶条安放于金属板与铝合金（钢）型材之间；,根据密封胶的使用说明，注胶宽度与注胶深度最合适的尺寸比率为,2,（宽度）,1,（深度）。,注密封胶时，应用胶纸保护胶缝两侧的材料，使之不受污染；,金属板安装完毕，在易受污染部位用胶纸贴盖或用塑料薄膜覆盖保护；易被划伤的部位，应设安全护栏保护；,(11),所使用的清洁剂应对金属板、胶与铝合金型（钢）材无任何腐蚀作用。,（,2,）,安装施工要点,复合铝塑板安装,。,金属板幕墙的主体框架（铝框）通常有两种形状，,如图,11.3,所示,。,铝合金蜂巢板安装,。,铝合金蜂巢板,如图,11.4,所示,。这种幕墙板是用,如图,11.5,所示,的连接件，将铝合金蜂巢板与骨架连成整体。,(3),注胶封闭,金属板固定以后，板间接缝及其他需要密封的部位要采用耐候硅酮密封胶进行密封，注胶时需将该部位基材表面用清洁剂清洗干净后，再注入密封胶。,耐候硅酮密封胶的施工厚度要控制在,3.5,4.5mm,。,较深的板缝要采用聚乙烯泡沫条填塞，较浅的板缝直接用无粘结胶带垫于底部。,注胶前，要将需注胶部位用丙酮、甲苯等清洁剂清洗干净，并将溶剂和污物擦拭干净。,注胶工人一定要熟练掌握技巧。,注意周围环境的湿度及温度等气候条件。,图,11.3,主框形状,图,11.4,铝合金蜂巢板,1,蜂巢状泡沫塑料填充，周边用胶密封；,2,密封胶（俗称结构胶）；,3,复合铝合金蜂巢板；,4,板框,图,11.5,连接件断面,(1),金属幕墙板节点,对于不同的金属板幕墙，其节点处理略有不同，如,图,11.6,、,图,11.7,、,图,11.8,所示的几种不同板材的节点构造。,先将一侧板安装，螺栓不拧紧，用横、竖控制线确定另一侧板安装位置，待两侧板均达到要求后，再依次拧紧螺栓、打密封胶。,11.2.5,节点构造和收口处理,(2),幕墙转角部位,幕墙直角部位的处理通常是用一条直角铝合金（型钢、不锈钢）板，与外墙板直接用螺栓连接，或与角位立挺固定，,如图,11.9,和,图,11.10,所示。,（,3,）,幕墙交接部位,不同材料的交接通常处于有横梁、竖框的部位，否则应先固定其骨架，再将定型收口板用螺栓与其连接，且在收口板与上下（或左右）板材交接处加橡胶垫或注密封胶，如,图,11.11,、,图,11.12,所示。,(4),幕墙女儿墙上部及窗台,幕墙女儿墙上部及窗台等部位均属于水平部位的压顶处理，即用金属板封盖，使之能阻挡风雨浸透；水平盖板的固定，一般先将骨架固定于基层上，然后再用螺栓将盖板与骨架牢固连接，并适当留缝，打密封胶，如,图,11.13,、,图,11.14,所示。,（,5,）,幕墙墙面边缘,幕墙墙面边缘部位收口，是用金属板或型板将墙板端部及龙骨部位封盖，,如图,11.15,所示,。,（,6,）,幕墙墙面下端,幕墙墙面下端收口处理，通常用一条特制挡水板，将下端封住，同时将板和墙缝隙盖住，防止雨水渗入室内，,如图,11.16,所示,。,(7),幕墙变形缝处理,幕墙变形缝的处理，其原则应首先满足建筑物伸缩、沉降的需要，同时再考虑达到装饰效果；另外，该部位又是防水的薄弱环节，其构造点应周密考虑；通常采用异形金属板与氯丁橡胶带体系，,如图,11.17,所示,，既保证了其使用功能，又能满足装饰要求。,图,11.6,单板或铝塑板节点构造,1,单板式铝塑板；,2,承重柱（或墙）；,3,角支撑；,4,直角型铝材横梁；,5,调整螺栓；,6,锚固螺栓,图,11.7,铝合金蜂巢板节点构造（一）,图,11.8,铝合金蜂巢板节点构造（二）,图,11.9,转角构造大样（一）,(a),直角剖面；,(b),圆角剖面,图,11.10,转角构造大样（二）,图,11.11,不同材料交接处构造大样,图,11.12,不同材料交接拐角构造,图,11.13,幕墙顶部构造图,图,11.14,铝板窗口节点,图,11.15,边缘部位的收口处理,图,11.16,金属板幕墙底部构造图,图,11.17,伸缩缝、沉降缝处理示意,(1),施工注意事项,储运注意事项。,现场加工注意事项。,(2),安全施工技术措施,进入施工现场必须佩带安全帽，高空作业必须系安全带、工具袋。,在外架施工时，禁止上下攀爬，必须由通道上下。,11.2.6,施工技术与安全,幕墙安装施工作业面下方，禁止人员通行和施工，必要时要设专人站岗指挥、围栏阻止。,电焊铁码时，要设“接料斗”，将电焊火花接住，防止火灾。,电动机械须安装漏电保护器，手持电动工具操作人员需戴绝缘手套。,在高层建筑幕墙安装与上部结构施工交叉作业时，结构施工层下方必须架设挑出,3m,以上防护装置；,3m,以上建筑，应设挑出,6m,水平安全网。,加强各级领导和专职安全员跟踪到位的安全监护，坚持开好,“,班前会,”,，研究当日安全工作要点，引起大家重视，发现违章立即制止，杜绝事故的发生。,六级以上的大风、大雾、大雪严禁高空作业。,职工进场必须搞好安全教育并做好记录，各工序开工前，工长做好书面安全技术交底工作。,安装幕墙用的施工机具在使用前必须进行严格检查，吊篮须做荷载试验，各种安全保护装置都要进行运转试验，手电钻、电动改锥、焊钉枪等电动工具需做绝缘电压试验。,（,11,）,注意防止密封材料在使用时，人员发生溶剂中毒，且要保管好溶剂，以免发生火灾。,(1),防雷系统,(2),防火系统,(3),金属板幕墙的上部封修,(4),金属板幕墙的下部封修,(5),金属板幕墙的内部转角,(6),复合铝塑板的圆弧及圆柱施工,11.2.7,金属板幕墙特殊部位的处理,（,7,）,复合铝塑板与幕墙骨架的其他连接方式,复合铝塑板在加工组装时，其副框还可以采用其他形式，不同形式的副框配以不同形式的压片与主框进行连接，如,图,11.18,图,11.23,是常用的几种其他形式的副框与主框连接的节点图,图,11.18,复合铝塑板组框图（一）,图,11.19,复合铝塑板组框图（二）,图,11.20,复合铝塑板组框图（三）,图,11.21,铝塑板组框图（四）,图,11.22,铝塑板组框图（五）,图,11.23,铝塑板组框图（六）,(1),安全施工,(2),金属板幕墙的保养与维修,应根据幕墙面积灰污染程度，确定清洗幕墙的次数与周期；清洗外墙面的机械设备，应操作灵活方便，避免擦伤幕墙面。,11.2.8,金属板幕墙的安全施工、保养与维修,(1),板面不平整，接缝不平齐,产生原因：,连接码件固定不牢，产生偏移；码件安装不平直；金属板本身不平整。,防治措施：,确保连接件的固定，应在码件固定时放通线定位，且在上板前严格检查金属板的质量。,11.2.9,质量通病防治,(2),密封胶开裂、产生气体渗透或雨水渗漏,产生原因,:,注胶部位不洁净；胶缝深度过大，造成三面粘结；胶在未完全粘结前受到灰尘沾染或损伤。,防治措施：,充分清洁板材间隙缝（尤其是粘结面），并加以干燥；在较深的胶缝中充填聚氯乙烯发泡材料（小圆棒），使胶形成两面粘结，保证其嵌缝深度；注胶后认真养护，直至其完全固化。,(3),预埋件位置不准，致使横、竖料很难与其固定连接,产生原因：,预埋件安装时偏离安装基准线；预埋件与模板、钢筋的连接不牢，使其在浇注混凝土时位置变动。,防治措施：,预埋件放置前，认真校核其安装基线，确定其准确位置；采用适当方法将预埋件模板、钢筋牢固连接（如绑扎、焊接等）。,（,4,）,胶缝不平滑充实，胶线不平直,产生原因：,打胶时，挤胶用力不匀，胶枪角度不正确，刮胶时不连续。,防治措施：,连续均匀挤胶，保持正确的角度，将胶注满后用专用工具将其刮平，表面光滑无皱纹。,(5),产品污染,产生原因：,金属板安装完毕后，未及时保护，使其发生碰撞变形、变色、污染、排水管堵塞等现象。,防治措施：,施工过程中及时清除板面及构件表面的粘附物；安装完毕后立即自上而下清扫，并在易受污染破坏的部位贴保护胶纸或覆盖塑料薄膜，在易受磕碰的部位设置护栏。,11.3,石材幕墙工程施工,石材板幕墙,是一种独立的围护结构体系，它是利用金属挂件将石材饰面板直接悬挂在主体结构上。,以必须按照有关设计规范进行强度计算和刚度验算；另外还应满足建筑热工、隔声、防水、防火和防腐蚀等要求。,在高级建筑装饰幕墙工程中，使用最多的当属干挂花岗岩石板幕墙。,石材饰面板多采用天然花岗岩，常用板材厚度为,25,30mm,。,一定要选择质地密实、孔隙率小、含氧化铁矿成分少的品种。,在选择花岗石时，除外观装饰效果外，还应了解其主要物理力学性能，尤其是一些粗结晶的品种。,11.3.1,原材料规格及性能,11.3.1.1,天然石材,在选择花岗石时应对色纹、色斑、石胆以及裂隙等缺陷引起注意，一般不应用于墙面、柱面的装饰，尤其是醒目部位。,（,1,）,花岗石板表面污染防治,加工过程中防污染。,以预处理提高成材的防污染能力。预处理方式有背涂和面涂 ,施工安装过程中的防污染,对已污染石材的去污处理,碱性色污染可用草酸来清除，千万不能用浓酸来清除大面积污染；一般色污可用双氧水刷洗；严重的色污可用双氧水和漂白粉掺在一起拌成面糊状涂于斑痕处，,2,3d,后铲除，色斑可逐步减弱；若是水斑应进行表面干燥，并对石材板缝重新处理。,(2),花岗石的粘补与拼接,常用的胶粘剂有环氧树脂胶和,502,胶。粘补与拼接工艺顺序如下：清洁缝面、烘干、涂刷胶剂、拼接、擦拭缝面、固定（固化）和磨光。,粘补拼接后，缝隙应整齐，表面应平整，不显裂缝；抛光后的表面，应与原饰面板光洁度相同。,石材板幕墙所用金属骨架应以铝合金为主，也可采用不锈钢骨架，但目前较多采用碳素结构钢。采用碳素结构钢应进行热浸镀锌防腐蚀处理，并在设计中避免采用现场焊接连接，以保证石材板幕墙的耐久性。,幕墙立柱与主体结构通过预埋件连接，预埋件应在主体结构施工时埋入。,11.3.1.2,金属骨架,金属挂件按材料分主要有,不锈钢类,和,铝合金类,两种。,不锈钢挂件,主要用于无骨架体系和碳素钢架体系，不锈钢挂件主要用机械冲压法加工。,铝合金挂件,主要用于石板幕墙和玻璃幕墙共同使用时，金属骨架也为铝合金型材，铝合金挂件多采用热挤压生产。,11.3.1.3,金属挂件,干挂花岗石幕墙安装施工工艺流程示意图，,如图,11.24,所示,。,11.3.2,石材板幕墙安装施工,11.3.2.1,施工工艺流程,图,11.24,干挂花岗石幕墙安装施工工艺流程,(1),预埋件安装,(2),测量放线,(3),金属骨架安装,(4),防火、保温材料安装,(5),石材饰面板安装,(6),嵌胶封缝,(7),清洗和保护,11.3.2.2,石材板幕墙安装施工,严格控制石材板质量，材质和加工尺寸都必须合格。,要仔细检查每块石材板是否有裂纹，并防止石材板在运输和施工时发生断裂。,测量放线要十分精确，各专业要统一放线、统一测量，避免发生矛盾。,11.3.2.3,施工注意事项,预埋件的设置和放置要合理，位置要准确；要根据现场放线数据绘制施工放样图，落实实际施工和加工尺寸。,调整石材板位置时，可用垫片适当调整缝宽，所用垫片必须与挂件是同质材料。,进入现场必须佩带安全帽，高空作业必须系好安全带，佩带工具袋，严禁高空坠物，严禁穿拖鞋、凉鞋进入工地。,禁止在外脚手架上攀爬，必须由通道上下；幕墙施工下方禁止人员通行和施工。,现场电焊时，在焊接下方应设接火斗，防止电火花溅落引起火灾或烧伤其他成品。,电源箱必须安装漏电保护装置，手持电动工具操作人员应佩带绝缘手套。,11.3.2.4,安全施工技术措施,在,4,级以上大风、大雾、雷雨、下雪天气严禁高空作业。,所有施工机具在施工前必须进行严格检查,在高层石材板幕墙安装与上部结构施工交叉作业时，结构施工层下方应架设防护网。,施工前，项目经理、技术负责人要对工长和安全员进行技术交底，工长和安全员要对全体施工人员进行安全教育；每道工序都要做好施工记录和质量自检。,(1),材料方面,质量通病：,骨架材料型号、材质不符合设计要求，用料断面偏小，杆件有扭曲变形；所采用的锚栓无产品合格证，无物理力学性能测试报告；石材加工尺寸不符，或与其他装饰工程发生矛盾；石材色差大，颜色不均匀。,11.3.3,石材板幕墙质量通病防治,防治措施：,骨架结构必须是有资质的设计机构设计，施工单位要严格采购进货的检测和验货手续；加强现场的统一测量放线，提高精度，加工前绘制放样加工图，并严格按放样图加工；加强到产地选材工作，不能单凭小块样板确定材种，加工后要进行试铺配色，不要选用含氧化铁成分较多的石板材种。,(2),安装方面,质量通病：,骨架竖框的垂直度、横梁的水平度偏差较大；锚栓松动不牢；垫片太厚；石材板缺棱掉角；石材板安装完成
