WLAN工程师培训胶片.pptx

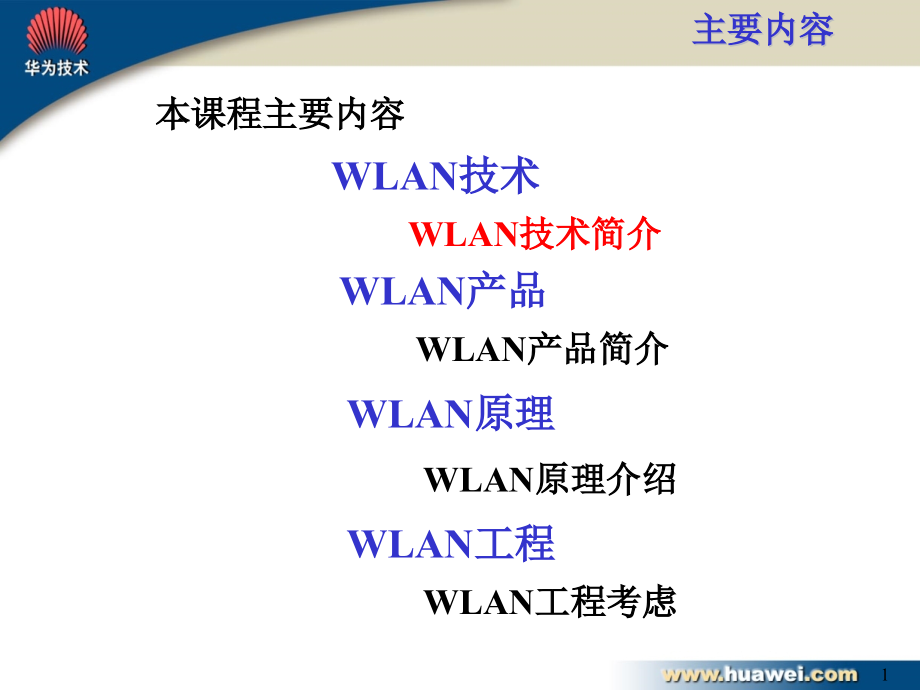

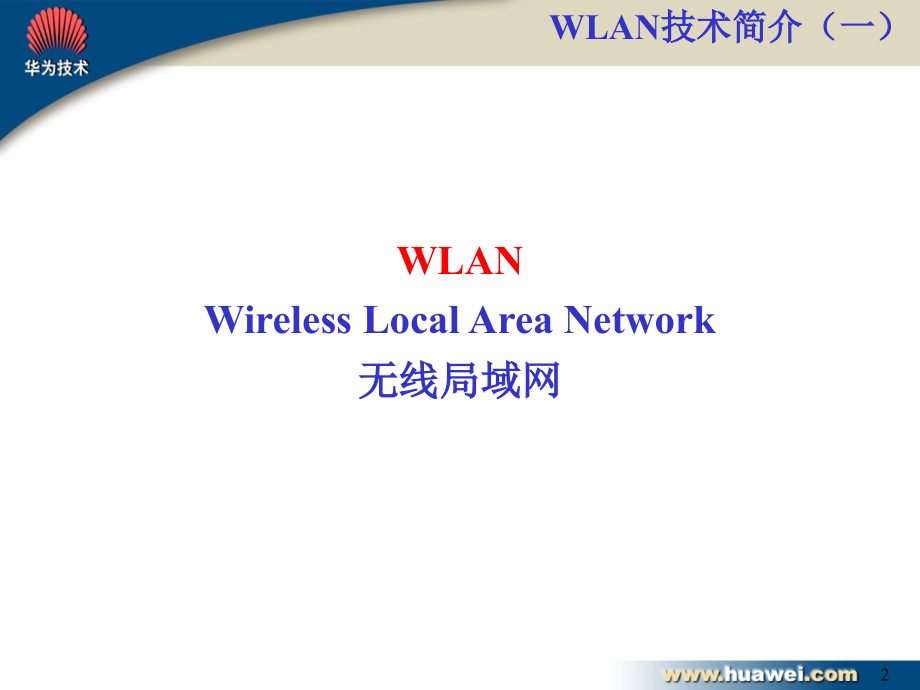

#,主要内容,本课程主要内容,WLAN,产品简介,WLAN,产品,WLAN,工程,WLAN,工程考虑,WLAN,技术,WLAN,技术简介,WLAN,原理,WLAN,原理介绍,WLAN,Wireless Local Area Network,无线局域网,WLAN,技术简介（一）,何谓无线局域网,?,无线局域网络（,Wireless Local Area Networks,；,WLANs,）利用射频（,Radio Frequency,；,RF,）或是红外线（,InfraRed,；,IR,）的技术，以无线的方式连接二部或多部需要交换资料的计算机设备，利用无线的高移动性来应用于各个需要的应用领域之中。,WLAN,技术简介（二）,无线网卡,一般为,PCMCIA,卡片,亦有,PCI,或,USB,接口,可让使用者连上无线网络,无线集线器,(AccessPoint),功能如同一般集线器,让多名使用者连接上网络,桥接器,可将不同独立的网络连接,(,如不同建筑物,无线网络常见设备,WLAN,技术简介（三）,WLAN,技术简介（四）,WLAN,完美解决方案,AccessPoint,station with,wireless card,Repeater,移动办公室,WLAN,技术简介（五）,WLAN,技术特点,WLAN,的优势：,减少挖沟打洞,综合布线费用低,网络扩展方便,用户开通方便,无需事先敷线,投资沉淀少,维护成本低,WLAN,的不足：,共享带宽,用户隔离和计费实现复杂,空中接口的开放性使用户安全问题突出,在无法布线的场合,WLAN,可作为有线接入的补充,WLAN,技术简介（六）,办公室座位重新调整,初次布线,弱,受环境限制,强,使用者可任意移动,机动性,复杂费时,查线困难,简单,线路故障维护,客户端须全部重新布线,无,成本较低,成本较高,成本,须施工布线,不须布线,新增用户,复杂,除骨干网之外,客户端也必须布线,简单,只需建置骨干,布线方式,有线网络,无线网络,WLAN,与有线接入技术比较,WLAN,技术简介（七）,主要内容,本课程主要内容,WLAN,产品简介,WLAN,产品,WLAN,工程,WLAN,工程考虑,WLAN,技术,WLAN,技术简介,WLAN,原理,WLAN,原理介绍,WLAN,产品简介（一）,AP,（,Acess Point):,用户接入设备,支持,20-30,个终端用户,PC,接口卡,:,包括,USB,接口卡,PCMCIA,接口卡,WLAN,主要设备,SmartAX,TM,WL1000,标准,：,IEEE802.11b,（无线局域网）,IEEE802.3,（以太网）,频段,：,2400,2483.5 MHz ISM,调制技术,：直接序列扩频,数据速率,：,1Mbps/2Mbps/5.5Mbps/11Mbps,传播范围：,办公室环境,35,100,米,开放环境,100,300,米,数据安全,：,64,位和,12,位,WEP,加密,天线类型,：双极化天线（,2Db,增益）,接口类型,：,10 Base-T,；,RJ-45,USB,（配置端口）,电源,：（,5V DC/1A,）,温度,：,0,o,C,55,o,C,尺寸,：,133.390.6mm,WLAN,产品简介（二）,SmartAX,TM,WL1000,产品特点,支持上层设备统一网管,故障节点测试及诊断,自动侦测速度,(11Mbps/5.5Mbps/2Mbps/1Mbps),USB,端口执行,AP,管理程序,3,个,LED,灯号显示网络状态,支持,Inter-AP(AP to AP),通讯模式,支持漫游,(Roaming),功能,WLAN,产品简介（三）,AP,无线网络中的,HUB,WLAN,产品简介（四）,PCMCIA,网卡产品特点,接口类型,：,II,型,PCMICIA,输出功率,：,10mw,数据安全,：,64,位和,128,位,WEP,加密,天线类型,：双极向天线,操作电压,：,5V DC,工作温度,：,0,o,C,55,o,C,LED,指示灯,：电源,/,连接状态,尺寸,：,115mm54mm5mm,WLAN,产品简介（五）,Access Point,LAN Network,Antenna Connector,PC Card/NIC,媒介,:,网卡,无线网卡,Access Point,衔接有线,收发资料,Antenna Connector,讯号加强,延伸范围,最常用的组网模式,WLAN,产品简介（六）,主要内容,本课程主要内容,WLAN,产品简介,WLAN,产品,WLAN,工程,WLAN,工程考虑,WLAN,技术,WLAN,技术简介,WLAN,原理,WLAN,原理介绍,无线基础知识,频谱,音频,AM,无线电,VHF,FM,UHF,微波,红外线,可见光,紫外线,X,射线,宇宙射线,伽玛射线,其中,WLAN,运行在,2.4,到,2.4835G,的微波频段上,WLAN,原理介绍（一）,802.11,层次模型,802.11 WLAN,协议栈,LLC,子层,MAC,子层,物理层,提示：,802.11,只规定了,WLAN,的物理层和数据链路层的,MAC,子层，可以透明的使用,802.3LLC,子层,802.11,标准范畴,WLAN,原理介绍（二）,WLAN,物理层（一）,物理层结构,PLCP,子层,PMD,子层,FHSS,DSSS,IR,提示：,PLCP,子层与物理介质无关，,PMD,则是物理介质相关子层。,WLAN,原理介绍（三）,WLAN,物理层（二）,WLAN,物理信号传递方式,跳频扩频（,FHSS,）,直接序列扩频（,DSSS,）,红外线物理层（,IR,）,工作在,2.4G-2.4835G,频带上,WLAN,原理介绍（四）,直接序列扩频（,DSSS,）方式,802.11b,规定的唯一一种物理传输方式,目前产品都是采用该传输方式,功率相对大，但容量高,WLAN,原理介绍（五）,WLAN,物理层（三）,DSSS,信道分配,12,N/A,N/A,信道数,1,2,3,4,5,6,7,8,9,10,11,北美,欧洲,日本,2412,2417,2422,2427,2432,2437,2442,2447,2452,2457,2462,N/A,N/A,2422,2427,2432,2437,2442,2447,2452,2457,2462,N/A,N/A,N/A,N/A,N/A,N/A,N/A,N/A,N/A,N/A,N/A,2848,WLAN,原理介绍（六）,WLAN,物理层（四）,DSSS,实施原则,蜂窝一,1,信道,蜂窝二,7,信道,蜂窝三,1,信道,地理上相邻的蜂窝工作的信道应至少相差,300MHz,WLAN,原理介绍（七）,WLAN,物理层（五）,物理层性能指标,覆盖范围,室外,800,米,室内,50,米,定向可达,20,千米,运行速率,11B,可以达到,11M,WLAN,物理层（六）,WLAN,原理介绍（八）,WLAN MAC,子层（一）,分布试访问,采用,CSMA/CA,的访问方式,RTS,CTS,DATA,ACK,NAV,（,RTS,）,NAV,（,CTS,）,数据源,接收端,其它站,WLAN,原理介绍（九）,分布式访问,特殊情况分析,站,A,站,B,站,C,站,A,和站,C,同时发数据,若采用,CSMA/CD,访问,方式，则产生冲突,若采用,CSMA/CA,访问,方式，因为站,A,听到了,站,B,的,CTS,帧，故不会,产生冲突,WLAN,原理介绍（十）,WLAN MAC,子层（二）,中心控制访问,各站把要发送的数据帧，首先发送给中心控制器，由控制器进行转发,各站只有接收到了中心,控制器的授权后才能发,送数据。媒体完全有控,制器控制。,CP,客户,客户,客户,WLAN,原理介绍（十一）,WLAN MAC,子层（三）,MAC,层帧结构,控制字段：,16BIT,，起控制目的,持续时间：该数据正持续发送的时间，端站用来更新,NAV,地址,14,：根据访问控制方式不同，取不同的值,序列控制：用在分段场合，区分分片数据帧在整个数据帧中的位置,控制字段,持续时间,地址,1,地址,2,地址,3,序列控制,地址,4,内容，,CRC,WLAN,原理介绍（十二）,WLAN MAC,子层（四）,节能模式实现,把工作站和,AP,设置成节能模式，则进入节电状,态。该状态下，有,AP,缓存发给工作站的帧，并向工,作站发送管理帧来提醒有到该工作站的数据。当工,作站回应一个响应后，,AP,就会把缓存的信息帧发送,给工作站。,WLAN,原理介绍（十三）,WLAN MAC,子层（五）,AP,操作模式（一）,访问点模式,WLAN,原理介绍（十四）,无线桥节模式,WLAN,原理介绍（十五）,AP,操作模式（二）,访问点客户模式,WLAN,原理介绍（十六）,AP,操作模式（三）,目前典型使用方式,访问点模式,作为有线网络和无线网络的网关,相当于一个两端口网桥,AP,操作模式（四）,WLAN,原理介绍（十七）,MAC,层桥接,过滤和访问控制,DHCP,客户端支持,WEP,加密功能,EAP,动态加密算法,WLAN,原理介绍（十八）,AP,网络功能,WLAN,原理介绍（十九）,目前具有特性,远程供电,带,ADSL,接口的,AP,(,已实现,),支持,RADIUS,客户端,支持,SNMP,协议,(,已实现,),AP,其它特性,WLAN,原理介绍（二十）,AP,未来功能,限制用户接入个数,流量统计,环境针对性,服务质量支持,IPSec,支持,未来具有功能,第一步：主动扫描和被动扫描,第二步：认证过程,第三步：关联过程,端站加入无线网络,WLAN,原理介绍（二十一）,WLAN,运行过程（一）,WLAN,原理介绍（二十二）,WLAN,运行过程（二）,漫游过程,第一步：端站检测到到,AP,的信号逐渐变,差,第二步：使用扫描过程定位 另外一个,AP,第三步：发连接请求给找到的,AP,，若收,到连接响应，则完成漫游,第四步：端站通知原来,AP,，自己已经与,原来,AP,切断连接,主要内容,本课程主要内容,WLAN,产品简介,WLAN,产品,WLAN,工程,WLAN,工程考虑,WLAN,技术,WLAN,技术简介,WLAN,原理,WLAN,原理介绍,频道间隔（至少,5,个）,方向考虑（定向天线和无向天线）,位置考虑（尽量放在天花板上）,覆盖面积考虑,WLAN,工程考虑（一）,三,AP,全覆盖设计,WLAN,工程考虑（二）,负载平衡和冗余设计,WLAN,工程考虑（三）,典型应用,WLAN,工程考虑（四）,谢谢大家,
