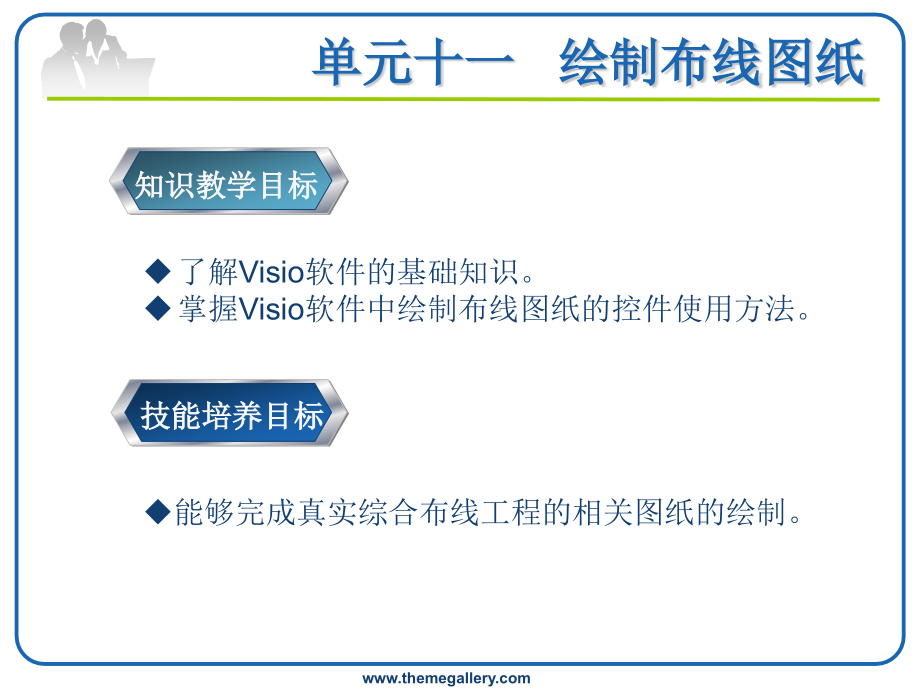

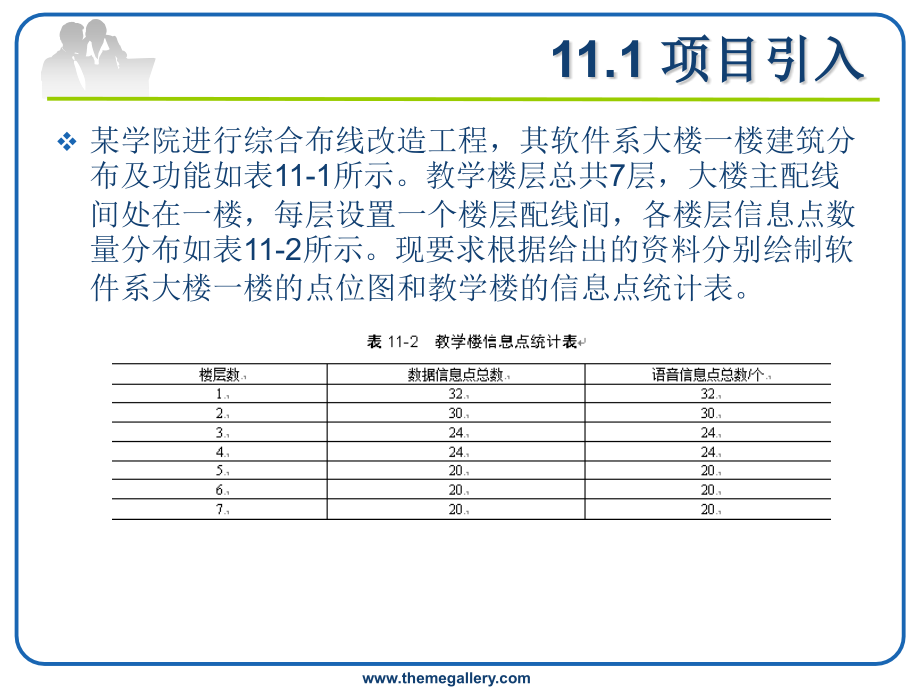

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,单元十一,绘制布线图纸,了解,Visio,软件的基础知识。,掌握,Visio,软件中绘制布线图纸的控件使用方法。,知识教学目标,能够完成真实综合布线工程的相关图纸的绘制。,技能培养目标,11.1,项目引入,某学院进行综合布线改造工程，其软件系大楼一楼建筑分布及功能如表,11-1,所示。教学楼层总共,7,层，大楼主配线间处在一楼，每层设置一个楼层配线间，各楼层信息点数量分布如表,11-2,所示。现要求根据给出的资料分别绘制软件系大楼一楼的点位图和教学楼的信息点统计表。,11.1,项目引入,11.2,项目,分析,在综合布线工程中，绘制图纸有两种方式，一种是绘制全新图纸，另一种是在给定的建筑图纸上进行更改，添加布线参数。综合布线绘制的图纸为施工图纸，区别于一般示意图的地方是图纸需要与施工现场一致的比例数据。,在本项目中，由于项目引入中只给定了设计数据，而没有提供原有建筑图纸，所以必须绘制全新图纸。另外，根据项目引入中的数据说明，本项目涉及的内容比较简单，所以在此考虑使用,Visio,工具绘制图纸。,11.3,相关知识,11.3.1 Visio,软件简介,在综合布线工程设计中，最常见的图纸类型就是“绘图类型”“建筑设计图”“平面布置图”。在布线图纸的绘制时，最常使用的控键有视图缩放比例、标尺、连接线工具和指针工具等。,为了熟悉这些控键在综合布线图纸绘制中的使用方法，我们先新建一个图纸画布，然后在该画布上说明各种控键的使用方法。创建方法：单击“文件”“新建”“建筑设计图”“平面布置图”，得到如图,11-2,所示的平面布置图画布。,11.3,相关知识,11.3.2,绘图缩放比例,“绘图缩放比例”选项用于设置绘图页大小与实际尺寸的自比例。操作方式：在图,11-2,的基础上，单击“文件”“页面设置”“绘图缩放比例”，进入图,11-3,界面，在该处可看到画布的页面尺寸为,42.05m29.7m,，缩放比例为,150,。此处可以根据实际图纸大小调整缩放比例，从而使得画布尺寸符合图纸的尺寸需求，例如，若实际图纸规格为,200m300m,，则应该将“绘图缩放比例”调整为,1500,，如图,11-4,所示。这时，画布的页面尺寸为,420.5m297m,，可以满足绘制需求，否则无法正确绘制该尺寸图纸。,11.3,相关知识,11.3.2,绘图缩放比例,11.3,相关知识,11.3.3,标尺,标尺的主要功能是实现对画布中多个控键的对齐性，以及辅助控键的位置调整精度。,1,显示或隐藏标尺,单击“视图”“标尺”，选中后，“标尺”前出现“”标识，隐藏为“标尺”前没有任何标识。,2,标尺辅助线的添加与删除,（,1,）垂直辅助线添加方法,在标尺左边刻度处按住鼠标，出现“”标记时，直接往绘图区的右边拖拉，就可以得到一条垂直辅助线，位置停在标尺相应的刻度上。,11.3,相关知识,11.3.3,标尺,2,标尺辅助线的添加与删除,（,2,）水平辅助线添加方法,在标尺上边刻度处按住鼠标，出现“”标记时，直接往绘图区的右边拖拉，就可以得到一条垂直辅助线，位置停在标尺相应的刻度上。图,11-7,画布上添加了水平和垂直各一条辅助线。,（,3,）垂直,/,水平辅助线删除方法,鼠标选中要删除的辅助线，选中标识为：辅助线颜色从蓝色变成绿色，然后按键盘上的,Delete,键即可删除。,11.3,相关知识,11.3.4,连接线和指针,连接线工具用于画布中各种形状之间的连接，连接类型可以任意选择，可以是直线、曲线等，指针工具用于结束连接线工具的使用。,1,连接线工具和指针工具的标识,连接线工具标识为，指针工具标识为。,（,1,）直线连接功能,（,2,）折线连接线,（,3,）曲线连接功能,11.3.5,尺寸度量,尺寸度量主要是实现对画布中的形状进行长度和宽度的自动统计，加强图纸的可阅读性。,（,1,）长度度量,（,2,）高度度量,（,3,）规格度量,11.4,项目实施,本项目中主要涉及点位图和系统拓扑结构图的绘制，在综合布线工程中，除这两种图纸之外还有其他图纸，比如平面路由图、网络拓扑图等，绘制方法可参考这两种图的绘制技巧。,11.4.1,绘制点位图,根据本项目分析内容，此处可通过,Visio,软件绘图类型中的“建筑设计图”下面的“平面布置图”完成软件系点位图的绘制，图,11-20,是最终效果图，具体绘制步骤如下。,（,1,）创建文件,打开,Visio,程序，单击“文件”“新建”“建筑设计图”“平面布置图”，如图,11-21,所示。,11.4,项目实施,11.4.1,绘制点位图,（,1,）创建文件,11.4,项目实施,11.4.1,绘制点位图,（,2,）调整绘图比例,单击“文件”“页面设置”“绘图缩放比例”。在此处我们可以看到默认的页面尺寸为,42.05m29.7m,，默认缩放比例为,150,。由于所绘制建筑的实际结构位,18m30m,，正好符合要求，无需调整。,（,3,）添加标尺,单击“视图”“标尺”。,（,4,）规划点位图在画布中的总体结构,11.4,项目实施,11.4.1,绘制点位图,（,4,）规划点位图在画布中的总体结构,11.4,项目实施,11.4.1,绘制点位图,（,5,）添加点位图的外，内墙结构,11.4,项目实施,11.4.1,绘制点位图,（,6,）添加北边房间结构,先删除画布中所有已添加的标尺辅助线，添加新的辅助线。,11.4,项目实施,11.4.1,绘制点位图,（,7,）添加南边房间结构,11.4,项目实施,11.4.1,绘制点位图,（,8,）添加各房间的房门,单击“墙壁、外壳和结构”，在下方选中“门”，直接用鼠标拖到画布中各个建筑房间的实际位置处，通过鼠标和键盘方向键准确调整门的位置和大小。,11.4,项目实施,11.4.1,绘制点位图,（,9,）添加建筑房间尺寸及功能说明,单击“尺寸度量工程”，选中“空间度量”，直接拖拉到相应建筑房间位置上，“空间度量”大小调整到正好覆盖在建筑房间上，然后修改功能说明。,11.4,项目实施,11.4.1,绘制点位图,（,10,）房间墙体修改,在图,11-32,中，楼梯位置空间为全封闭性，出现错误，正确结构是靠大楼进门处为空，并无墙进行密封，修改方法：直接点击在多余的“墙”上，然后往下拉，即可去除，如图,11-33,所示。,11.4,项目实施,11.4.1,绘制点位图,（,11,）添加图纸度量标识,1,）单击“尺寸度量工程”，选中“水平”和“垂直”，增加度量标示。完成后的效果如图,11-35,所示。,11.4,项目实施,11.4.1,绘制点位图,（,12,）添加信息点,由于,Visio,图库中没有现成的信息点图标，所以首先需要制作一个信息点图标，然后通过复制添加其他信息点。,11.4,项目实施,11.4.1,绘制点位图,（,13,）添加制图说明,1,）单击“绘图工具形状”，选中“矩形”，在三个“矩形”中分别输入相关制图说明信息。,11.4,项目实施,11.4.1,绘制点位图,（,14,）添加边框处理,使用 连接线工具，添加边框。,11.4,项目实施,11.4.2,绘制系统拓扑结构,图,根据本项目分析内容，此处可通过,Visio,软件绘图类型中的“建筑设计图”下面的“平面布置图”完成教学楼系统结构图的绘制，图,11-43,是最终效果图，具体绘制步骤如下。,11.4,项目实施,11.4.2,绘制系统拓扑结构,图,（,1,）创建文件,打开,Visio,程序，单击“文件”“新建”“建筑设计图”“平面布置图”。绘图缩放比例为,150,，页面尺寸为,42.05m29.7m,。,（,2,）制作配线间标识,由于,Visio,中没有配线间标识，所以首先制作一个配线间标识。,11.4,项目实施,11.4.2,绘制系统拓扑结构,图,（,3,）制作信息点图标,按点位图制作方法中的描述制作一个信息点图标，如图,11-50,所示。,11.4,项目实施,11.4.2,绘制系统拓扑结构,图,（,4,）规划、添加并定位配线间,1,）画布宽,29.7m,，总共,7,层，每层配线间以,2m,计算，楼层配线间垂直方向间距,2m,，则,7,个楼层配线间需要,28m,，每个楼层配线间连接两条线分别用于数据信息点和语音信息点的端接，水平方向处于楼层配线间的中间，分别与楼层配线间垂直方向的两端距离,0.5m,。,2,）对制作好的配线间进行复制，调整,7,个复制出的楼层配线间高度为,2m,，相互之间的垂直距离也为,2m,。,3,）将制作好的配线间作为大楼主配线间，调整高度为,8m,，如图,11-51,所示。,11.4,项目实施,11.4.2,绘制系统拓扑结构,图,11.4,项目实施,11.4.2,绘制系统拓扑结构,图,（,5,）添加大楼主配线间与各楼层配线架的连接线,1,）增加楼层配线架一端的水平线段。,添加标尺辅助线,垂直方向：距离大楼主配线间右边距,1m,之外开始，每隔,200mm,，增加一条垂直辅助线，总共增加,14,条，编号从左到右为,V1,，,V2,，,，,V14,；为了保证辅助线的精度，在画布视图的,200%,模式下操作。,水平方向：在每个楼层配线间距离顶部和底部,500mm,处分别增加一条水平辅助线，总共增加,14,条，编号从上到下为,H1,，,H2,，,，,H14,；为了保证辅助线的精度，在画布视图的,50%,模式下操作。,增加,14,条与楼层配线间连接的水平线段，线段为各楼层配线间的水平辅助线上的一部分距离，都是从水平辅助线与楼层配线间的左边相交处开始，到左边该水平辅助线与垂直辅助线交叉点结束。该交叉点位置特征为,Hi,Vi,。,11.4,项目实施,11.4.2,绘制系统拓扑结构,图,（,5,）添加大楼主配线间与各楼层配线架的连接线,2,）增加大楼主配线间一端的水平线段。,删除画布中所有的水平辅助线。,添加水平辅助线。在大楼主配线间每隔,500mm,增加一条水平辅助线，总共增加,14,条，编号从上到下为,H1,，,H2,，,，,H14,；为了保证辅助线的精度，在画布视图的,100%,模式下操作。,增加,14,条与大楼主配线间连接的水平线段，线段为大楼主配线间的水平辅助线上的一部分距离，都是从水平辅助线与大楼主配线间的右边相交处开始，到右边该水平辅助线与垂直辅助线交叉点结束。该交叉点位置特征为,Hi,Vi,，为了保证辅助线的精度，在画布视图的,100%,模式下操作。,3,）增加连接大楼主配线间端水平线段和楼层配线间端水平线段的垂直线段。,将,1,）和,2,）中水平线段按顺序一一对应连接起来，为了保证辅助线的精度，在画布视图的,200%,模式下操作，如图,11-55,所示。,11.4,项目实施,11.4.2,绘制系统拓扑结构,图,11.4,项目实施,11.4.2,绘制系统拓扑结构,图,（,6,）添加信息点,1,）删除所有标尺辅助线，增加,14,条新的水平辅助线，位置为画布中与各楼层配线间端接的水平线段位置。,2,）将前面制作的信息点进行复制得到,14,个相同的信息点。,3,）将这,14,个信息点图标放置在垂直方向,36m,处，水平方向为,14,条水平辅助线的位置，为了保证辅助线的精度，在画布视图的,200%,模式下操作。,（,7,）添加信息点与楼层配线间的水平连接线,（,8,）添加水平连接线的标识说明,对画布中所有,28,条水平连接线都进行标识说明。标记方法：直接双击要标记的水平连接线，输入相应的标识内容，选择字体为“,36pt”,，即可完成标识内容的添加。,11.4,项目实施,11.4.2,绘制系统拓扑结构,图,11.4,项目实施,11.4.2,绘制系统拓扑结构,图,（,9,）添加配线间及其信息点标识说明,单击“批注”，选中“,12,磅的文本”，拖拉到要说明的配线间下方，输入说明内容，调整文字大小“,36pt”,，即可完成标识内容的添加。,（,10,）增加图纸说明,按照点位图绘制中的图纸说明绘制方法增加图纸说明。,11.4,项目实施,11.4.2,绘制系统拓扑结构,图,（,11,）添加画布边框,按点位图中添加边框方法即可完成添加画布边框，完成整个系统结构图的制作。,
