单元7-笔记本电脑基础知识.pptx

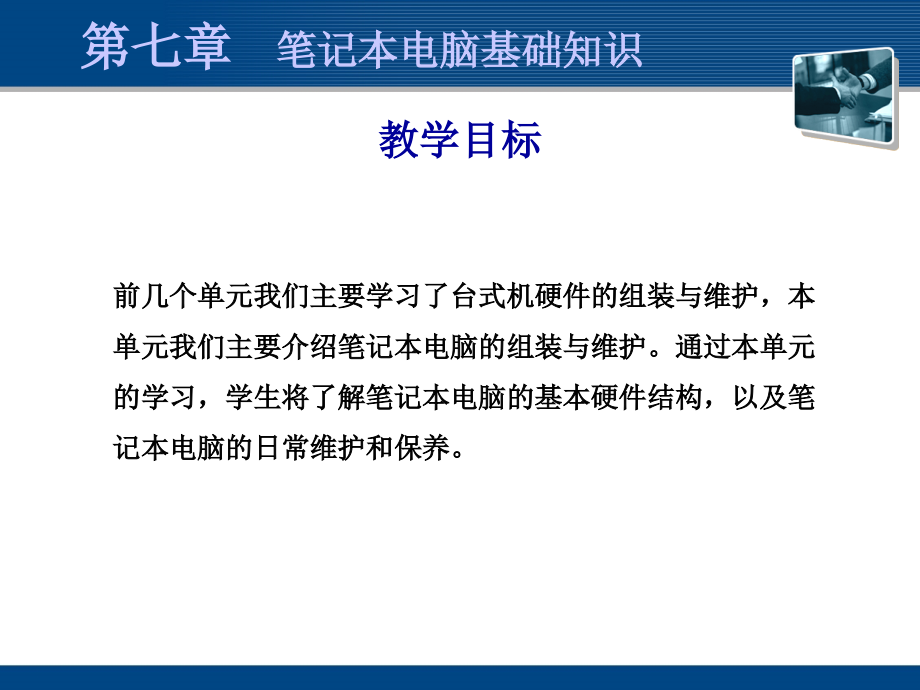

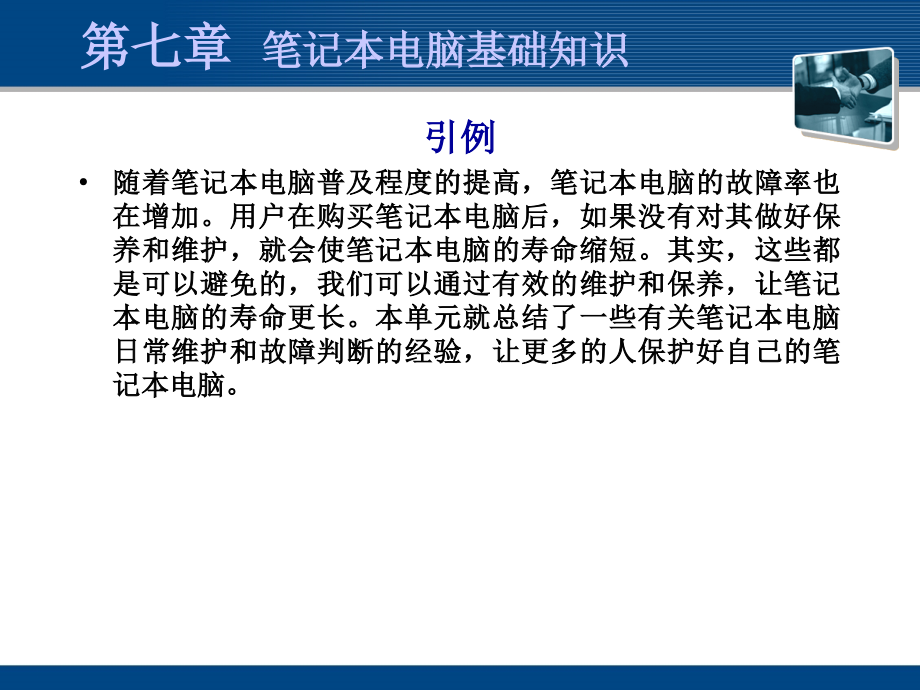

,#,第七章,笔记本电脑基础知识,引例,随着笔记本电脑普及程度的提高，笔记本电脑的故障率也在增加。用户在购买笔记本电脑后，如果没有对其做好保养和维护，就会使笔记本电脑的寿命缩短。其实，这些都是可以避免的，我们可以通过有效的维护和保养，让笔记本电脑的寿命更长。本单元就总结了一些有关笔记本电脑日常维护和故障判断的经验，让更多的人保护好自己的笔记本电脑。,第七章,笔记本电脑基础知识,教学目标,前几个单元我们主要学习了台式机硬件的组装与维护，本单元我们主要介绍笔记本电脑的组装与维护。通过本单元的学习，学生将了解笔记本电脑的基本硬件结构，以及笔记本电脑的日常维护和保养。,7.1,知识储备,笔记本电脑,7.1.1,了解笔记本电脑分类,根据笔记本电脑的大小、重量和定位，笔记本电脑一般可以分为台式机替代型、主流型、轻薄型和上网本四类。,1,台式机替代型,该类笔记本电脑都拥有很强的性能，从硬件配置上来说，与高端台式机不相上下，但随之而来的就是大体积、大重量和高发热量。由于体积大、重量大，此类机型的便携性比较差。此类机型适合于对计算机的计算能力和图形性能要求非常高的游戏玩家，或者从事图形设计的专业人士使用。,7.1.1,了解笔记本电脑分类,2,主流型,这类机型最为常见，是大部分潜在笔记本电脑用户的首选。从配置上来说，主流型笔记本电脑可以满足用户的各种需求，它对商务、办公、娱乐、视频等功能的整合已经十分成熟。从便携性上来说，相对适宜的重量和成熟的开发模具，让使用者更加方便。除拥有主流的配置之外，主流型笔记本电脑在体积、重量、电池续航方面也会寻找一个平衡点，从而满足各种日常需求。在屏幕方面，此类笔记本电脑一般配备,12,英寸,15,英寸大小的屏幕（宽屏、非宽屏）。内、外置光驱可以根据用户需要选择。,7.1.1,了解笔记本电脑分类,3,轻薄型,此类机型，主要是针对追求性价比或对性能和便携性要求较高的商务用户设计的。轻薄的机身、较长时间的续航、不俗的商务娱乐性能、精彩的设计工艺，吸引了众多白领阶层人士。此类笔记本电脑很少拥有内置光驱，如果需要，用户必须配备外置产品。屏幕方面，一般此类机型大都配备,11,英寸,14,英寸的,LCD,显示屏。,7.1.2,认识笔记本电脑组成,1,外壳,外壳除了美观外，更起到对内部器件的保护作用。目前较为流行的外壳材料有工程塑料、镁铝合金和碳纤维复合材料（碳纤维复合塑料）。其中笔记本电脑的外壳碳纤维复合材料的外壳兼有工程塑料的低密度、高延展及镁铝合金的刚度与屏蔽性，是较为优秀的外壳材料。笔记本电脑的外壳如图,7-5,所示。,2,液晶屏（,LCD,）,笔记本电脑从诞生之初就使用液晶屏作为其标准输出设备，其分类大致有,STN,和薄膜电晶体液晶显示器（,TFT,）等。,7.1.2,认识笔记本电脑组成,3,处理器,处理器（,CPU,）与操作系统配合工作，控制计算机的运行。,CPU,会产生大量的热量，台式机通过空气流通、风扇和散热器来冷却各个部件的温度。由于笔记本电脑内部的空间很小，无法使用上述冷却方法，因此它的,CPU,通常具有更低的运行电压和时钟频率，这样可减少热量的产生，同时降低电力消耗，但也会降低处理器的速度。此外，在插上外接电源时，大多数笔记本电脑会以较高的电压和时钟频率运行，在使用电池时则使用较低的电压和频率。笔记本电脑通常有小型的风扇、散热器、导热片或导热管，帮助,CPU,排走热量。一些更为高端的笔记本电脑甚至通过在沿着导热管布置的通道中加注冷却液来减少热量。此外，大多数笔记本电脑的,CPU,都靠近机壳的边缘。这样，风扇可以将热量直接吹到外部，而不是吹到其他部件上。,7.1.2,认识笔记本电脑组成,4,硬盘,由于受发热量、耗电量和体积等因素的限制，笔记本电脑硬盘的转速、持续传输速度和随机传输速度都低于台式机硬盘。现在主流台式机的硬盘转速为,7200rpm,，但是笔记本电脑硬盘转速仍以,5400,转为主。虽然市面上早已有,7200,转的笔记本电脑硬盘，但由于价格的因素没有得到很好的普及。,硬盘在机体内的放置方式也有很多种，主要有独立空间式、盒仓式与主板叠加式。,（,1,）独立空间式。主要用在超薄机里面。其与主板及各大组件都在机体内，但是不会叠加在主板之上或之下，而是有一个独立的位置空间，笔记本电脑硬盘独立空间式如图,7-7,所示，它通过固定铁架固定在底壳上面。,7.1.2,认识笔记本电脑组成,（,2,）盒仓式。它跟电池一样，有一个盒仓，与其他所有的组件完全隔开，这种方式的应用不受任何机型的界定，在超薄机中也可以运用，在全内置机型当中使用更多。这是置于底部的硬盘，硬盘用金属盒子包起来，再置入底部的盒仓里面，与主板及其他硬件完全隔离起来，只通过数据线与主板联系。采取这种设计，硬盘产生的热量会通过金属盒自然分散，而不会影响机体内部的温度。,（,3,）叠加式。叠加式硬盘与主板同在主机内，硬盘装在金属盒里，主机这个位置再贴上屏蔽纸，就这样叠加在一起。这种方式在某些全内置机型里面会出现，主机内部空间相对比较宽松，不会有散热方面的问题，叠加在一起可以节省外壳形状方面的做工。,7.1.2,认识笔记本电脑组成,5,内存,笔记本电脑的内存可以在一定程度上弥补因处理器速度较慢而导致的性能下降。一些笔记本电脑将内存放置在,CPU,上或非常靠近,CPU,的主板上，以便,CPU,能够更快地存取数据。有些笔记本电脑还有更大的总线，以便在处理器、主板和内存之间更快地传输数据。内存的总线接口，主要有,SO-DIMM,的普通接口、,Micro-DIMM,的小型接口，有的还在主板上集成内存芯片颗粒。下面来看几种内存接口。,（,1,）,DIMM,内存插槽。现在几乎所有的笔记本电脑都用这种总线的内存，,144,线的,DIMM,内存插槽。,7.1.2,认识笔记本电脑组成,(2,）,Micro-DIMM,内存插槽。一些,12,寸以下的超便携机型（小机型）一般采用,144,线的,Micro-DIMM,插槽，而且采用这种插槽的机型一般有个特点，都会在主板上集成一定容量的内存颗粒，而预留一个,Micro-DIMM,插槽给用户扩展。,（,3,）卡口式的内存接口。这是相当少见的一种内存接口。,（,4,）集成在主板上的内存。集成在主板上的内存颗粒，一般集成的内存都在内存插槽下面，会用黑色的屏蔽纸贴起来。,7.1.2,认识笔记本电脑组成,（,5,）双层的,SO-DIMM,内存插槽。这种内存插槽在多数大尺寸机型里面可见，其内存的插槽分上、下两层叠加。双层叠加的,SO-DIMM,插槽在大尺寸、重量型的机型里采用，这样设计的缺点是，两根内存叠加在一起，虽然各不接触，但在局部空间里生产的热量不容易扩散，这势必会影响部分性能。,7.1.2,认识笔记本电脑组成,6,电池,与台式电脑不同，电池不仅是笔记本电脑最重要的组成部件之一，而且在很大程度上决定了它使用的方便性。现在能够见到的电池种类大致有三种：一是较为少见的镍镉电池，这种电池具有记忆效应；二是镍氢电池，这种电池基本上没有记忆效应，充放电比较随意，因此在使用时，可以在将笔记本电脑所配的电源适配器接入交流电的同时使用电脑；三是锂电池，这是目前的主流产品，其特点是高电压、低重量、高能量，没有记忆效应，也可以随时充电，其待机时间一般在,2,个小时以上，有的甚至能达,4,个小时。,7.1.2,认识笔记本电脑组成,7,声卡,大部分的笔记本电脑在主板上集成了声音处理芯片，并且配备了小型内置音箱。但是，笔记本电脑狭小的内部空间通常不足以容纳顶级音质的声卡或高品质音箱。,8,显卡,显卡有集成显卡和独立显卡之分。大部分笔记本电脑采用的是集成显卡。集成显卡是将显示芯片、显存及其相关电路都做在主板上，与主板融为一体。集成显卡的显示芯片也有单独的，但现在大多都将其集成在主板的北桥芯片中。集成显卡的优点是功耗低、发热量小，部分集成显卡的性能已经可以媲美入门级的独立显卡。一般高性能的笔记本电脑配置的是独立显卡，主要为一些游戏爱好者或图形动画制作人员设置。,7.1.2,认识笔记本电脑组成,9,主板,因为每块笔记本电脑的主板在形状和尺寸上差异太大，在组件的布置上更是千差万别，而主板结构往往决定了一个笔记本电脑的整体结构特点，所以主板可以说是一个具有主导作用的组件。,7.1.2,认识笔记本电脑组成,几乎所有的笔记本电脑组件都安置在主板的底面，如内存插槽、,miniPCI,插槽。由于这两个组件涉及到日后的升级，所以在外壳上的相应位置开了小盖板。用户可以很方便地打开盖板以完成升级。,CPU,、北桥芯片、显示芯片等发热量相对较大的组件也全部放在底面，这是从散热角度来考虑的，在底部外壳上设计一些散热的窗格，让其通过自然的热量散发来保持机体内部衡温。为了使机体更薄，单独留出硬盘与光驱的位置，不进行叠加。为了让用户很方便地插拔外设，把使用频率较高的接口放置在左侧。同时，电池也不会与主板叠加，所以后侧也给电池留出了一个狭长的空间。这就形成了主板的一个大概形状。,7.2,实例,拆解笔记本电脑,笔记本电脑大致可以分为五部分：液晶屏、键盘、顶面板、主板和底面板。在拆卸前，需要准备几把大小不一的一字、内六角和十字螺丝刀以用来应对不同型号的螺钉。笔记本电脑的结构大同小异，拆卸的步骤也基本一致。,1,拆除可升级部件,一般笔记本电脑中的可升级部件是硬盘、光驱、内存。首先把电池取出，接下来就可将可升级部件拆除，可以在底面板下找到它们的位置。标志为“,HDD”,的为硬盘所在位置，“,CD/DVD-ROM”,为光驱，“,Memory”,为内存。卸下对应的螺钉分离扣具，很容易将它们取出。,7.2,实例,拆解笔记本电脑,3,拆除液晶屏,在拆卸液晶屏前，还需要将液晶屏下有开机键和指示灯的面板拆除，卸下对应的螺钉便可取下。此时同样要注意排线问题，因为面板与主板之间也有一组排线。然后，还需要拔去液晶屏与主板上的信号线，在主板的插槽周围可以找到“,LCD”,字样，这就是需要拔去的信号线。然后就可以卸下液晶屏支架下顶面板和底面板的螺钉各两颗，但尚不能取下液晶屏，因为固定它的不仅有螺钉，还有支架下的一对扣具。只需要稍用力压支架底部，扣具就会分离，顺势就可以抽出液晶屏了。此时，拆卸任务已经完成,50%,了。,在拆卸支架螺钉之前，需要将液晶屏打开并与顶面板保持稍大于,90,度角，否则在拆卸底面板的螺钉时，螺钉会很难拧动，使用蛮力很有可能造成螺丝套筒滑丝。,7.2,实例,拆解笔记本电脑,4,分离顶、底面板,将顶面板和底面板的其他螺钉卸下，将周围边上的扣具分离，就可以很容易地将顶、底面板分离。这里同样要注意一点，顶面板上也有一组软排线连着主板，这就是触摸板的数据线。分离后，主机内部的电路就完全呈现出来。,当发现上、下面板无法分开时，一定要留心查看是否已经将所有螺钉卸下，扣具是否都已经分离，此时切不可使用蛮力。如果螺钉全部卸下，扣具都被分离，上、下面板的分离就很简单了。,7.2,实例,拆解笔记本电脑,5,分离主板和底面板,在分离主板和底面板前，还需要将笔记本电脑的散热系统拆除。一般固定,CPU,的散热片上会有,34,颗螺钉，可以说这样的设计对于所有笔记本电脑都一样。在拆卸前，“放松”要先全部螺钉，然后再一颗一颗地卸下。因为单独卸下一颗螺钉容易造成,CPU,表面受力不均，出现崩角现象，严重时还会压坏核心。将主板与底面板的螺钉卸除后，主板就可以拆除了。至此，笔记本电脑的整个拆卸工作已经完成了。,组装笔记本电脑的过程正好是拆卸的相反过程。组装比拆卸时的难度小得多，但同样需要细心，螺钉拧得适当即可，不必过紧，这样做一是方便下次拆卸，二是不会因过紧造成滑丝。排线的安装要注意方向，切勿接反，还需要检查扣具是否扣死等。,7.3,笔记本电脑的日常故障处理与维护,要维护好一台笔记本电脑，就要从基础做起。笔记本电脑的配件是维护的重点。笔记本电脑是由不同的配件组合而成的，像屏幕、外壳、电池等，都属于笔记本电脑的配件。只要做好这些配件的日常维护与保养，就能让笔记本电脑的寿命得到延续。另外，笔记本电脑的散热问题、防尘问题等都值得关注。下面，我们就来了解如何维护笔记本电脑。,7.3.1,了解各大配件的日常维护与保养,1,外壳维护,笔记本电脑外壳的维护应该注意以下几个方面。,（,1,）勤洗手。在使用笔记本电脑的过程中，手会经常触摸外壳，如果手比较脏，肯定会给笔记本电脑的外壳“抹黑”。所以在使用笔记本电脑时，要尽量保持双手的清洁。,（,2,）用笔记本电脑包保护外壳。笔记本电脑属于移动电脑，许多时候都会随着我们一起出行，出行时有一个笔记本电脑包，也能保护笔记本电脑的外壳。,（,3,）贴保护膜。笔记本电脑的外壳一般都采用塑料复合材质加上涂层的工艺，很容易出现划痕或脱色的现象，采用保护膜进行保护，能有效地防止上述情况的发生。,（,4,）使用清洁剂清洗外壳。当笔记本电脑的外壳沾上一些油脂时，可以使用笔记本电脑外壳专用清洁剂进行清洗。,7.3.1,了解各大配件的日常维护与保养,2,屏幕的保养,在笔记本电脑的部件中，最“娇气”的就要数液晶屏幕了。一般情况下，笔记本电脑的液晶屏能使用,5,年。随着时间的推移，笔记本电脑的屏幕会发黄，这是液晶显示器老化造成的。如果我们做好笔记本电脑屏幕的维护和保养，就能让屏幕使用的时间更长。下面我们一起来看如何维护好笔记本电脑的屏幕。,（,1,）尽量不要使用屏幕保护程序。液晶屏幕主要依靠液晶分子的排列来控制光线的通过及通过程度。图像每变化一次，液晶分子的排列就会改变一次，频繁的分子排列变化，会让液晶屏幕的老化提前到来。屏幕保护程序不停地变化，会造成液晶分子的排列变化，这样就会让笔记本电脑屏幕提前老化。所以，我们尽量不要使用屏幕保护程序。,7.3.1,了解各大配件的日常维护与保养,3电池维护与保养,电池是笔记本电脑的“发动机”，没有电池，笔记本电脑也就没有了动力。笔记本电脑电池的保养与维护主要表现在充电和过热两个方面。一般来说，最好在笔记本电脑还剩20%左右的电量时就开始充电，充到98%左右的电量就可以停止了，这样才能让笔记本电脑的电量维持地更久一些。另外，在笔记本电脑电池过热的情况下，充电容量会减小，所以，我们在家使用笔记本电脑时，可以将电池卸下，同时还要保持电池与高温器材有一定距离。,4键盘维护与保养,键盘是操作笔记本电脑时必须使用的部件，键盘维护的重点在于除尘。一些用户在使用笔记本电脑时喜欢吸烟，烟灰掉到键盘的缝隙中后，经过长年累月的累积，会造成一些功能键失效。所以，只要键盘沾上了灰尘或烟灰，就应尽快使用毛刷将灰尘除去。另外，尽量不要留长指甲，以防意外刮伤键盘。只要做好了上面两点，就可以更好地保养笔记本电脑的键盘。,7.3.1,了解各大配件的日常维护与保养,5笔记本电脑硬盘的维护与保养,笔记本电脑硬盘是笔记本电脑的数据存储库，一些不当操作，很容易使笔记本电脑硬盘出现故障。笔记本电脑硬盘的日常维护与保养主要从三个方面入手：一是尽量在平稳的状况下使用笔记本电脑，避免在容易晃动的地点操作；其次，开关机过程是硬盘最脆弱的时候，此时硬盘轴承转速尚未稳定，若产生振动，则容易造成坏轨，因此，建议关机后等待约十秒再移动笔记本电脑；最后，还要定期对笔记本电脑硬盘进行磁盘整理和扫描，以提高磁盘存取效率。,7.3.2 注意笔记本电脑散热问题,笔记本电脑散热问题一直是消费者关心的问题，如果笔记本电脑热量过高，会造成系统不稳定，也会减少笔记本电脑的使用寿命，一些不当操作会导致笔记本电脑的散热能力下降，因此，在使用过程中，要注意使用方法。,（1）不要在被褥上使用笔记本电脑。由于寝室内空间较小，许多学生通常喜欢在床上使用笔记本电脑。笔记本电脑散热孔多在靠下的位置，这些位置靠近被褥后会被被褥堵塞，因而造成笔记本电脑的温度只升不降，轻则可能引起主板电路烧毁，重则会引发火灾。,（2）不要长时间使用笔记本电脑。笔记本电脑在长时间使用后，会产生大量热量。建议不要连夜下载文件，否则会影响笔记本电脑的使用寿命。,7.3.2 注意笔记本电脑散热问题,（3）不要为笔记本电脑超频。超频这个概念出现在笔记本电脑中，还并不多见。但是对于那些疯狂的超频者来说，将笔记本电脑超频并不是件新奇的事情。超频之后的笔记本电脑产生的热量会更高，由于笔记本电脑的空间狭小，热量不能很快散发出来，同样会造成笔记本电脑寿命缩短。,（4）要时常清洁笔记本电脑散热孔。在使用笔记本电脑的过程中，散热孔会沾上一些灰尘，这些灰尘会造成散热孔拥堵，无法有效散热。所以，要经常清洁笔记本电脑散热孔。,7.3.3 识别笔记本电脑显示屏坏点,笔记本电脑的液晶屏幕具有辐射小、无闪烁的特点，这也是许多用户选择笔记本电脑的原因。不过，笔记本电脑的液晶屏幕并非完美，它也有瑕疵，那就是坏点。坏点数目的多少是衡量液晶显示屏品质高低的重要指标。那么，该如何来面对笔记本电脑显示屏的坏点呢？,1什么是显示屏坏点,显示屏坏点是指液晶屏显示黑、白两色和红、黄、蓝三原色时的子像素点，每个点是一个子像素。如果出现坏点，则无论显示屏上的图像如何，显示坏点永远显示同一种颜色、而且这种坏点无法修复。坏点大体可以分为两类：暗坏点和亮点。暗坏点是无论屏幕显示内容如何变化，也无法显示内容的“黑点”，而最令人讨厌的则是只要开机就一直存在的亮点。,7.3.3 识别笔记本电脑显示屏坏点,2晶体管损坏造成坏点,笔记本电脑显示屏由两块玻璃构成，厚度约1mm，中间是约5m的液晶液滴，被均匀隔开，包含在细小的单元格结构中，每三个单元格构成屏幕上的一个像素。每个光点都有独立的晶体管来控制其电流的强弱，如果该点的晶体管坏掉，就会造成该光点永远亮或不亮，这就是前面提到的亮点或暗点，统称为坏点。,3笔记本电脑有坏点是否正常,按照业内标准，笔记本电脑有坏点属于正常现象。只要数目不是太多，就没有什么关系。日本定义3个坏点以下的笔记本电脑属于A级，韩国定义5个坏点以下的笔记本电脑为A级。按照该笔记本电脑“三包”规定，只要坏点不超过12个，同时不存在3个连续的坏点，我国即算合格品。目前各大厂商的标准均高于此，大部分品牌规定三到五个不等的坏点，即可提供换机服务，也有部分品牌具有零亮点的保证。需要注意的是，其仅保证没有亮点，并不保证没有坏点。,7.3.4 识别笔记本电脑光驱无法读写故障,计算机最容易损耗的配件是光驱，笔记本电脑也一样。使用时该如何识别光驱故障呢？,1产生光驱故障的原因,笔记本电脑的光驱属于比较容易衰老的配件，很容易造成损坏。到底是什么原因造成光驱衰老呢？,（1）光头老化。光头老化容易造成光驱无法读碟，一般要将其更换。所以平时要注意保护好光头，例如，在不读光盘时，不要将光盘放在光驱内；另外，尽量不要用光驱看DVD或VCD。,（2）同步电机损坏。同步电机是负责光头上下运动的配件，同步电机损坏多是由灰尘或硬物阻碍光头运动造成的。不过，灰尘造成同步电机损坏的情况比较少，除非同步机电长期在工地等地方工作。由于硬物阻碍发生同步电机损坏的情况比较多，如小螺丝就很容易造成同步电机损坏。,7.3.4 识别笔记本电脑光驱无法读写故障,（3）南桥芯片有问题。南桥是控制外设数据交换的芯片，不太容易出故障，一旦出现故障，笔记本电脑就无法正常使用了。,2如何识别光驱故障,光驱产生故障后，会有什么表现呢？一般情况下，光驱的读盘能力会下降，甚至无法读取光盘数据。例如，将一张质量不太好的光盘放到其他计算机上，该计算机能够通过光驱读取数据，而放在笔记本电脑的光驱中，却无法读取光盘，这说明笔记本电脑光驱的数据读取能力下降，光头出现老化。,7.3.5 识别笔记本电脑接口故障,笔记本电脑的接口故障多表现为接口失效。事实上，笔记本电脑常用USB接口，除此之外，其他如VGA、串口、并口等接口，使用得比较少。下面我们来看如何识别笔记本电脑的接口故障。,1接触不良造成笔记本电脑接口故障,在使用笔记本电脑接口时，由于操作不当，造成笔记本电脑接口松动，与外接设备连接时，有接触不良的现象。所以，一定要注意平时的基本操作。例如，在使用U盘时，切忌直接取下，这样不但对U盘产生不好的影响，同时也会对USB接口产生不好的影响。另外，一些劣质的USB延长线也会造成笔记本电脑USB接口故障，所以，建议不要使用劣质的USB延长线。,2笔记本电脑接口故障的识别原则,要识别笔记本电脑接口故障，首先就要了解它们的故障现象。笔记本电脑接口故障表现为接触不良和无法使用。此时，用相关设备进行测试就可识别接口故障。例如，使用U盘测试每个USB接口；利用外接显示器测试VGA接口等。,单元小结,本单元主要介绍了笔记本电脑的相关硬件知识、笔记本电脑的维护与主要故障的检修。其实笔记本电脑与台式机的基本硬件构成与检测维修方法很相似，所以在学习本单元内容时，结合前面所学到的台式机的相关知识，学习效果会更好。,
