单元9测量实训任务.pptx

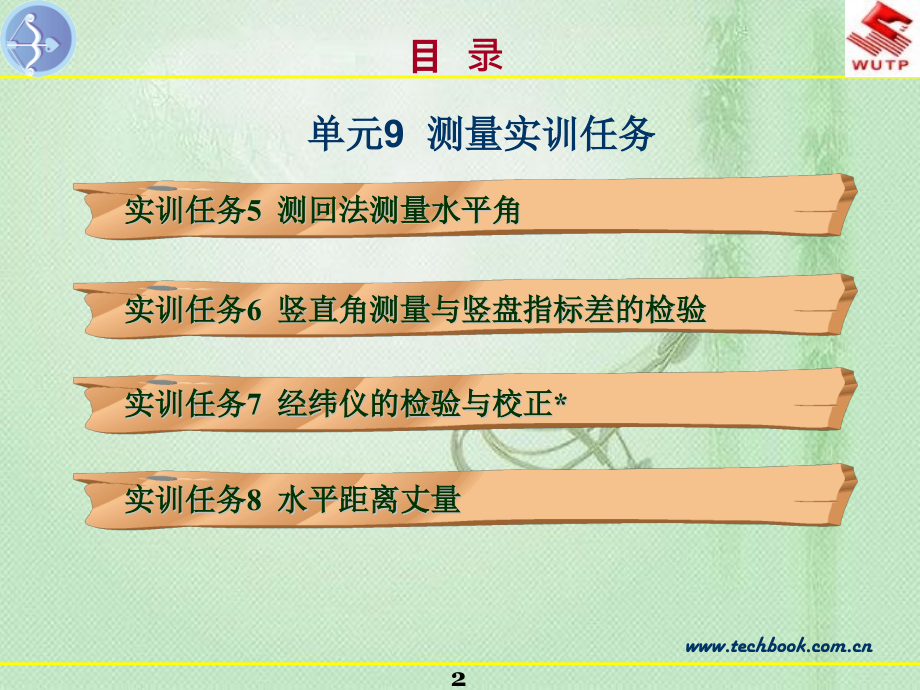

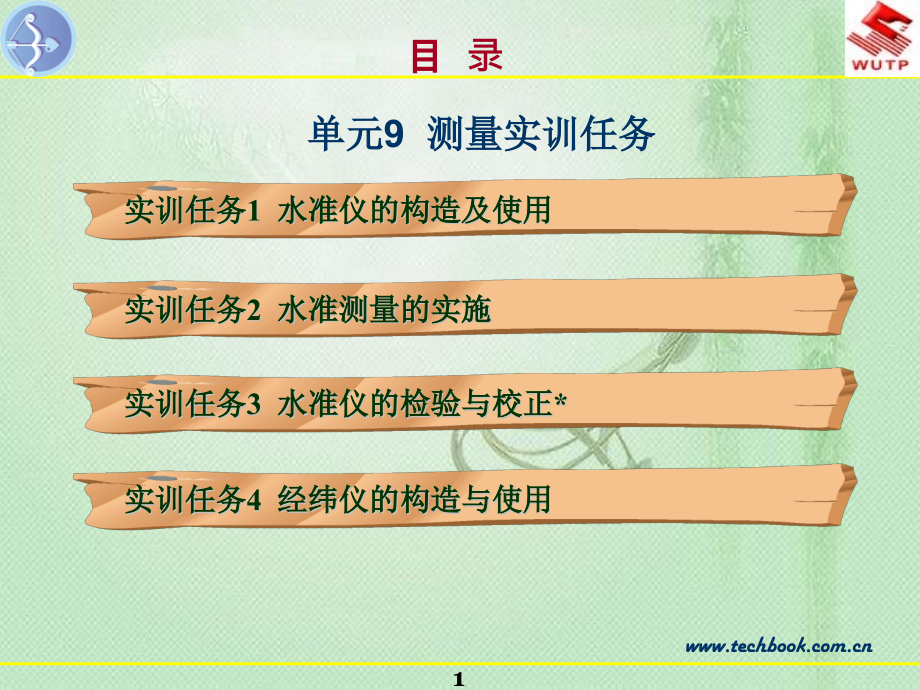

单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,#,1,实训任务,1,水准仪的构造及使用,单元,9,测量实训任务,目 录,实训任务,2,水准测量的实施,实训任务,3,水准仪的检验与校正*,实训任务,4,经纬仪的构造与使用,2,实训任务,5,测回法测量水平角,单元,9,测量实训任务,目 录,实训任务,6,竖直角测量与竖盘指标差的检验,实训任务,7,经纬仪的检验与校正*,实训任务,8,水平距离丈量,3,实训任务,9,视距测量,单元,9,测量实训任务,目 录,实训任务,10,测设已知水平角和已知水平距离,实训任务,11,测设已知高程,实训任务,12,全站仪的认识与使用,4,实训任务,1,水准仪的构造及使用,5,1.,目的和要求,（,1,）了解,DS,3,型水准仪的基本构造，认清其主要部件的名称及作用,;,（,2,）练习水准仪的安置、瞄准与读数的操作，增强感性认识、培养动手能力；,（,3,）测定地面两点间的高差。,2.,仪器和工具,DS,3,型水准仪,1,个，水准尺,1,把，记录本,1,个。,实训任务,1,水准仪的构造及使用,6,3.,方法和步骤,(1),安置仪器,将脚架张开，使其高度适当，架头大致水平，并将架腿的尖脚踩入土中。再开箱取出仪器，将其固连在三脚架上。,(2),认识仪器,指出仪器各部件的名称，了解其作用并熟悉其使用方法，同时弄清水准尺的分划与注记。,实训任务,1,水准仪的构造及使用,7,(3),粗略整平,先用双手同时向内（或向外）转动一对脚螺旋，使圆水准器气泡移动到中间，再转动另一只脚螺旋使圆气泡居中，通常须反复进行。,【,注意,】,气泡移动的方向与左手拇指或右手食指运动的方向一致。,实训任务,1,水准仪的构造及使用,8,（,4,）瞄准水准尺、精平与读数,瞄准,a.,甲将水准尺立于某地面点上，乙松开水准仪制动螺旋，用准星和照门粗略瞄准水准尺，固定制动螺旋，用微动螺旋使水准尺位于视场中央；,b.,转动目镜对光螺旋进行对光，使十字丝分划清晰，再转动物镜对光螺旋使水准尺影像清晰；,c.,转动水平微动螺旋，使十字丝竖丝靠近水准尺一侧，若存在视差，则应仔细进行物镜对光予以消除。,实训任务,1,水准仪的构造及使用,9,精平,转动微倾螺旋使符合水准器气泡两端的影像吻合（即成一圆弧状），也称精平。,读数,用中丝在水准尺上读取,4,位读数，即米、分米、厘米及毫米位。读数时应先估出毫米数，然后按米、分米、厘米及毫米，一次读出,4,位数。,实训任务,1,水准仪的构造及使用,10,(5),测定地面两点间的高差,在地面上选定,A,、,B,两个较坚固的点，作上标志；,在,A,、,B,两点之间安置水准仪，使仪器至,A,、,B,两点的距离大致相等；,竖立水准尺于点,A,上，水准仪置于,B,点，瞄准点,A,上的水准尺，精平后读数，此为后视读数，记入表,10.1,中测点,A,一行的后视读数栏下；,实训任务,1,水准仪的构造及使用,11,再将水准尺立于点,B,，水准仪位于,A,点，瞄准点,B,上的水准尺，精平后读取前视读数，并记入实训报告,1,的,“,水准测量手簿,”,中测点,A,一行的前视读数栏下；,计算两点,A,、,B,的高差,h,AB,=,后视读数前视读数,4.,记录格式,(,参见实训报告,1),祥见课本,152,页,实训任务,1,水准仪的构造及使用,12,实训任务,2,水准测量的实施,13,1.,目的和要求,（,1,）练习等外水准测量的观测、记录、计算与检核的方法,由一个已知高程点,BM0,开始，经待定高程点,TP1,、,TP2,、,TP3,，最后回到,BM0,，进行闭合水准路线测量，求出待定高程点,TP1,、,TP2,、,TP3,的高程,;,（,2,）实验小组由,5,人组成,:,一人观测、一人记录、一人打伞、二人扶尺。,2.,仪器和工具,DS,3,型水准仪,1,个，水准尺,2,把，尺垫,2,个，记录本,1,个，伞,1,把。,实训任务,2,水准测量的实施,14,3.,方法和步骤,（,1,）选择水准点并安置仪器,在地面选定,TP1,、,TP2,、,TP3,三个坚固点作为转点，,BM0,为已知高程点，其高程值由教师提供。安置仪器于点,BM0,和转点,TP1,（放置尺垫）之间，目估前、后视距离大致相等，进行粗略整平和目镜对光，测站编号为,1,。,实训任务,2,水准测量的实施,15,（,2,）读取后视读数,后视,BM0,点上的水准尺，精平后读取后视读数,a,1,，记入手簿。,（,3,）读取前视读数,前视,TP1,点上的水准尺，精平后读取前视读数,b,1,，记入手簿。,（,4,）计算高差,高差等于后视读数减去前视读数。,实训任务,2,水准测量的实施,16,（,5,）迁站至第,2,站继续观测,沿选定的路线，将仪器迁至点,TP1,和点,TP2,的中间,仍用第一站施测的方法，后视点,TP1,，前视点,TP2,，依次连续设站，经过点,TP3,连续观测，最后仍回至点,BM0,。,（,6,）计算待定点初算高程,根据已知高程点,BM0,的高程和各点间的观测高差计算,TP1,、,TP2,、,TP3,、,BM0,四个点的初算高程。,实训任务,2,水准测量的实施,17,（,7,）计算检核,后视读数之和减去前视读数之和应等于高差之和，也等于终点高程与起点高程之差。,（,8,）观测精度检核,计算高差闭合差及高差闭合差容许值，如果高差闭合差小于容许值，则观测合格；否则，应重测。,实训任务,2,水准测量的实施,18,4.,注意事项,（,1,）在每次读数之前，应使水准管气泡严格居中，并消除视差。,（,2,）应使前、后视距离大致相等。,（,3,）在已知高程点和待定高程点上不能放置尺垫。转点用尺垫时，应将水准尺置于尺垫半圆球的顶点上。,实训任务,2,水准测量的实施,19,（,4,）尺垫应踏入土中或置于坚固地面上，在观测过程中不得碰动仪器或尺垫，迁站时应保护前视尺垫不得移动。,（,5,）水准尺必须扶直，不得前、后、左、右倾斜。,5.,记录格式,（参见实训报告,2,）,祥见课本,153,页,实训任务,2,水准测量的实施,20,实训任务,3,水准仪的检验与校正*,21,1.,目的和要求,（,1,）了解微倾式水准仪各轴线间应满足的几何条件；,（,2,）掌握微倾式水准仪检验与校正的方法；,（,3,）要求检校后的,i,角不得超过,20,，其他条件检校到无明显偏差为止。,2.,仪器和工具,DS,3,型水准仪,1,个，水准尺,2,把，皮尺,1,把，木桩（或尺垫）,2,个，斧,1,把，拨针,1,个，螺丝刀,1,把。,实训任务,3,水准仪的检验与校正*,22,3.,方法和步骤,(1),一般性检验,安置仪器后，首先检验：三脚架是否牢固，制动螺旋、微动螺旋、微倾螺旋、对光螺旋、脚螺旋等是否有效，望远镜成像是否清晰。,(2),圆水准器轴应平行于仪器竖轴的检验与校正,检验,如,图,9.1,所示，转动脚螺旋，使圆水准器气泡居中，将仪器绕竖轴旋转,180,以后，如果气泡仍居中，说明此条件满足；如果气泡偏出分划圈之外，则需校正。,实训任务,3,水准仪的检验与校正*,23,图,9.1,圆水准器校正原理图,实训任务,3,水准仪的检验与校正*,24,校正,如,图,9.2,所示，先稍旋松圆水准器底部中央的紧固螺旋，然后用拨针拨动圆水准器校正螺丝，使气泡向居中方向退回偏离量的一半，再转动脚螺旋使气泡居中，如此反复检校，直到圆水准器转到任何位置时，气泡都在分划圈内为止。最后旋紧紧固螺旋。,实训任务,3,水准仪的检验与校正*,25,图,9.2,圆水准器校正,1,圆水准器；,2,校正螺丝；,3,固定螺丝,实训任务,3,水准仪的检验与校正*,26,(3),十字丝横丝应垂直于仪器竖轴的检验与校正,检验,如,图,9.3,所示，用十字丝交点瞄准一明显的点状目标,P,，转动微动螺旋，若目标点始终不离开横丝，说明此条件满足，否则需要校正。,实训任务,3,水准仪的检验与校正*,27,图,9.3,十字丝横丝校正,1,十字丝分划板护罩；,2,压环螺丝；,3,十字丝校正螺丝；,4,十字丝分划板；,5,望远镜筒；,6,分划板座；,7,压环,实训任务,3,水准仪的检验与校正*,28,校正,旋下十字丝分划板护罩（有的仪器无护罩），用螺丝刀旋松分划板座的三个固定螺丝，转动分划板座，使目标点,P,与横丝重合。反复检验与校正，直到满足条件为止。最后将固定螺丝旋紧，并旋上护罩。,实训任务,3,水准仪的检验与校正*,29,(4),视准轴平行于水准管轴的检验与校正,检验,如,图,9.4,所示，在,C,处安置水准仪，用皮尺从仪器向两侧各量取约,40m,，定出等距离的,A,、,B,两点，打桩或放置尺垫。用变动仪器高（或双面尺）法测出,A,、,B,两点的高差。当两次测得高差之差不大于,3mm,时，取其平均值作为最后的正确高差，用,hAB,表示。,实训任务,3,水准仪的检验与校正*,30,图,9.4,视准轴平行于水准管轴的检验与校正,实训任务,3,水准仪的检验与校正*,31,再安置仪器于点,B,附近的,D,处，瞄准,B,点水准尺，读数为,b,2,，再根据,A,、,B,两点的正确高差算得,A,点尺上应有的读数,a,2,=h,AB,+b,2,与在,A,点尺上的实际读数,a,2,比较，得误差为：,式中,值为,206265,；,DAB,A,、,B,两点间的距离。,当,i20,时，应校正水准管。,实训任务,3,水准仪的检验与校正*,32,校正,如,图,9.5,所示，转动微动螺旋，使十字丝的中横丝对准,A,点尺上应有的读数,a,2,，这时水准管气泡不居中，用拨针拨动水准管一端上、下两个校正螺丝，使气泡居中，松紧上、下两个校正螺丝前，先稍微旋松左、右两个校正螺丝，校正完毕，再旋紧。反复检校，直到,i20,为止。,实训任务,3,水准仪的检验与校正*,33,图,9.5,管水准器校正图,1,管水准器；,2,管水准器气泡观察窗；,3,上校正螺丝；,4,下校正螺线,实训任务,3,水准仪的检验与校正*,34,4.,注意事项,（,1,）检校仪器时必须按上述的规定顺序进行，不能颠倒；,（,2,）校正用的工具要配套，拨针的粗细与校正螺丝的孔径要相适应；,（,3,）拨动校正螺丝时，应先松后紧，松紧适当。,5.,记录格式,（参见实训报告,3,）,祥见课本,156,页,实训任务,3,水准仪的检验与校正*,35,实训任务,4,经纬仪的构造与使用,36,1.,目的和要求,（,1,）了解,DJ,6,型经纬仪的基本构造及其主要部件的名称及作用；,（,2,）练习经纬仪对中、整平、瞄准与读数的方法，并掌握基本操作要领；,（,3,）要求对中误差小于,3mm,，整平误差小于一格。,2.,仪器和工具,DJ,6,型经纬仪,1,个，木桩,1,个，斧,1,把，伞,1,把。,实训任务,4,经纬仪的构造与使用,37,3.,方法和步骤,(1),对中,在地面打一木桩，桩顶钉一小钉或画十字作为测站点。,松开三脚架，安置于测站上，使高度适当，架头大致水平。打开仪器箱，双手握住仪器支架，将仪器取出，置于架头上。一手紧握支架，一手拧紧连接螺旋。,实训任务,4,经纬仪的构造与使用,38,光学对中器对中观察光学对中器，分别旋转光学对中器目镜对光螺旋和调焦手轮，使对中圈和测站点标志周边物体同时清晰。,如果在视场内看不到测站点标志，则平移三脚架使测站点标志处于仪器对中圈附近，并踩踏三脚架使其稳固，调节脚螺旋，使地面测站点处于对中圈内居中位置。对中误差一般不大于,1mm,。,实训任务,4,经纬仪的构造与使用,39,(2),整平,松开水平制动螺旋，转动照准部，使水准管平行于任意一对脚螺旋的连线，两手同时向内（或内外）转动这两只脚螺旋，使气泡居中。将仪器绕竖轴转动,90,，使水准管垂直于原来两脚螺旋的连线,转动第三只脚螺旋，使气泡居中。如此反复调试，直到仪器转到任何方向，气泡中心偏离水准管零点都不超过一格为止。,检查对中和整平：重复检查光学对中器是否还对中，如果测站点偏离了对中圆圈中心，则松开中心螺旋，将仪器基座平移，使圆圈中心与测站点重合，旋紧中心螺旋。再检查水准管气泡。,实训任务,4,经纬仪的构造与使用,40,【,注意,】,对中和整平是同时交替进行的，两项工作相互影响，操作过程需要反复进行，直到对中和整平都达到要求为止。,实训任务,4,经纬仪的构造与使用,41,(3),瞄准,将望远镜对着天空（或白净墙面），转动目镜使十字丝清晰；,用望远镜上的粗略瞄准器瞄准目标，再从望远镜中观看，若目标位于视场内，可固定望远镜制动螺旋和水平制动螺旋；,转动物镜对光螺旋使目标影像清晰，再调节望远镜和照准部微动螺旋，用十字丝的纵丝平分目标（或将目标夹在双丝中间）；,眼睛微微左右移动，检查有无视差，若有，则转动物镜及目镜对光螺旋予以消除。,实训任务,4,经纬仪的构造与使用,42,(4),读数,打开进光窗，调节反光镜使读数窗亮度适宜；,旋转读数显微镜的目镜，使度盘及分微尺的刻划清晰，并区别水平度盘与竖盘读数窗；,读取位于分微尺上的度盘刻划线所注记的度数，从分微尺上读取该刻划线所在位置的分数和秒数，估读至,0.1(,即,6,的整倍数,),；,实训任务,4,经纬仪的构造与使用,43,盘左瞄准目标，读出水平度盘读数，纵转望远镜，盘右再瞄准该目标读数，两次读数之差约为,180,，以检核瞄准和读数是否正确。,4.,记录格式,（参见实训报告,4,）,祥见课本,157,页,实训任务,4,经纬仪的构造与使用,44,实训任务,5,测回法测量水平角,45,1.,目的和要求,（,1,）掌握测回法测量水平角的方法、记录及计算；,（,2,）每人对同一角度观测一测回，上、下半侧回角值之差不得超过,40,，各测回角值互差不得大于,40,。,2.,仪器和工具,DJ,6,型经纬仪,1,个，记录本,1,个，伞,1,把，小花杆,2,个。,实训任务,5,测回法测量水平角,46,3.,方法和步骤,(1),选点,如,图,9.6,所示，各组选一测站点,B,安置仪器，对中、整平后，再选定,A,、,C,两个目标。,(2),配置,起始方向的读数如果度盘变换器为复测式，盘左转动照准部使水平度盘读数略大于零，将复测扳手扳向下，瞄准,A,目标，将扳手扳向上，读取水平度盘读数,a,1,，记入手簿。如果为拨盘式度盘变换器，应先瞄准目标,A,，后拨度盘变换器，使读数略大于零。,实训任务,5,测回法测量水平角,47,图,9.6,水平角观测图,实训任务,5,测回法测量水平角,48,(3),读取右目标读数，并计算水平角,顺时针方向转动照准部，瞄准,C,目标，读数,b1,并记录，盘左测得,ABC,为：,(4),读取盘右读数，并计算水平角,纵转望远镜为盘右，先瞄准,C,目标，读数,b2,并记录，逆时针方向转动照准部，瞄准,A,目标，读数,a2,并记录，盘右测得,ABC,为：,实训任务,5,测回法测量水平角,49,(5),计算水平角平均值,若盘左、盘右两个半测回角值之差不大于,40,，则计算一测回角值为：,(6),第二测回观测,观测第二测回时，应将起始方向,A,的度盘读数置于,90,附近，若各测回角值互差不大于,40,，则计算平均角值。,4.,记录格式,（参见实训报告,5,）,祥见课本,158,页,实训任务,5,测回法测量水平角,50,实训任务,6,竖直角测量与竖盘指标差的检验,51,1.,目的和要求,（,1,）练习竖直角观测、记录及计算的方法；,（,2,）了解竖盘指标差的计算方法；,（,3,）同一组所测得的竖盘指标差的互差不得超过,25,。,2.,仪器和工具,DJ,6,型经纬仪,1,台，木桩,1,个，斧,1,把，伞,1,把，记录本,1,个。,实训任务,6,竖直角测量与竖盘指标差的检验,52,3.,方法和步骤,(1),选择目标,在测站点,O,上安置仪器，对中、整平后，选定,A,、,B,两个目标。,(2),根据竖盘注记形式确定竖直角的计算公式,盘左将望远镜大致放平，观察竖盘读数，然后将望远镜慢慢上仰，观察读数变化情况，若读数减小，则竖直角等于视线水平时的读数减去瞄准目标时的读数；反之，则相反。,实训任务,6,竖直角测量与竖盘指标差的检验,53,(3),计算盘左时竖直角的角值,盘左，用十字丝中横丝切于,A,目标顶端，转动竖盘指标水准管微动螺旋，使竖盘指标水准管气泡居中，读取竖盘读数,L,，记入手簿并算出竖直角,L,。,(4),计算盘右时竖直角的角值,盘右，同法观测,A,目标，读取盘右读数,R,，记录并算出竖直角,R,。,实训任务,6,竖直角测量与竖盘指标差的检验,54,(5),计算竖盘指标差,或,(6),计算竖直角平均值,或,同法测定,B,目标的竖直角并计算出竖盘指标差，检查指标差的互差是否超限。,实训任务,6,竖直角测量与竖盘指标差的检验,55,4.,注意事项,（,1,）观测过程中，对同一目标应使十字丝中横丝切准目标顶端（或同一部位）；,（,2,）观测前应使竖盘指标水准管气泡居中；,（,3,）计算竖直角和指标差时，应注意正负号。,5.,记录格式,（参见实训报告,6,）,祥见课本,159,页,实训任务,6,竖直角测量与竖盘指标差的检验,56,实训任务,7,经纬仪的检验与校正*,57,1.,目的和要求,（,1,）了解,DJ,6,型经纬仪各主要轴线之间应满足的几何条件及检校原理；,（,2,）掌握经纬仪检验与校正的操作方法。,2.,仪器和工具,DJ,6,型经纬仪,1,台，小钢直尺,1,把，皮尺,1,把，拨针（校正针）,1,个，螺丝刀,1,把，记录本,1,个，伞,1,把。,实训任务,7,经纬仪的检验与校正*,58,3.,方法和步骤,(1),一般性检验,安置仪器后，首先检验：三脚架是否牢固，架腿伸缩是否灵活，各种制动螺旋和微动螺旋、对光螺旋以及脚螺旋是否有效，望远镜及读数显微镜成像是否清晰。,实训任务,7,经纬仪的检验与校正*,59,(2),照准部水准管轴应垂直于仪器竖轴的检验与校正,检验,将仪器大致整平，转动照准部使水准管平行于任意一对脚螺旋的连线，转动该对脚螺旋使气泡严格居中；将照准部旋转,180,，若气泡仍居中，说明照准部水准管轴垂直于仪器竖轴，若气泡中点偏离水准管零点超过一格，则需校正。,实训任务,7,经纬仪的检验与校正*,60,校正,用拨针拨动水准管一端的校正螺丝，应先松后紧，使气泡退回偏离量的一半，再转动脚螺旋使气泡居中。如此反复检校，直到水准管在任何位置时气泡都无明显偏离为止。,实训任务,7,经纬仪的检验与校正*,61,(3),十字丝竖丝应垂直于仪器横轴的检验与校正,检验,如,图,9.7,所示，用十字丝交点瞄准一清晰的点状目标,P,，上、下移动望远镜，若目标点始终不离开竖丝，则说明十字丝竖丝垂直于仪器横轴，否则需校正。,校正,旋下目镜端分划板护盖，松开,4,个压环螺丝，转动十字丝分划板座，使竖丝与目标点重合。反复检校，直到该条件满足为止。校正完毕，应旋紧压环螺丝，并旋上护盖。,实训任务,7,经纬仪的检验与校正*,62,图,9.7,十字丝竖丝校正图,1,十字丝校正螺丝,;2,压环螺丝；,3,十字丝分划板；,4,望远镜筒；,5,分划板座；,6,压环,实训任务,7,经纬仪的检验与校正*,63,(4),视准轴应垂直于横轴的检验与校正,检验,如,图,9.8,所示，在,O,点安置经纬仪，从该点向两侧量取,30,50m,，定出等距离的,A,、,B,两点。于点,A,设置目标，,B,点放置一根有毫米刻划的小钢直尺，尺身与,AB,方向垂直并与仪器大致同高。,实训任务,7,经纬仪的检验与校正*,64,图,9.8,视准轴的校正图,实训任务,7,经纬仪的检验与校正*,65,盘左瞄准,A,目标，固定照准部，纵转望远镜在,B,点尺上读数为,B,1,；盘右再瞄准,A,目标，并纵转望远镜在,B,点尺上读数为,B,2,。若,B,1,B,2,，说明视准轴垂直于横轴。,否则，按下式计算出视准轴误差,C,式中,值为,206265,。,若,C,60,，则需校正。,实训任务,7,经纬仪的检验与校正*,66,校正,先在,B,点尺上的,B,1,、,B,2,点之间定出一点,B,3,，使,旋下分划板护盖，用拨针拨动十字丝左、右两个校正螺丝，一松一紧，使十字丝交点与,B,3,点重合。反复检校，直到,C,角不大于,60,为止。然后，旋上护盖。,实训任务,7,经纬仪的检验与校正*,67,(5),横轴应垂直于仪器竖轴的检验与校正,检验,如,图,9.9,所示，在距建筑物约,30m,处安置仪器（用皮尺量出该距离,D,），盘左瞄准墙上一高目标点,P,（竖直角大约,30,），观测并计算出竖直角,，再将望远镜视线大致放平，将十字丝交点投在墙上定出,P,1,点；纵转望远镜成盘右位置，同法在墙上再定出,P,2,点，若,P,1,、,P,2,点重合，则横轴垂直于经纬仪竖轴。否则，按下式计算出横轴误差,当,i,1,时，则需校正。,实训任务,7,经纬仪的检验与校正*,68,图,9.9,横轴的检验与校正,实训任务,7,经纬仪的检验与校正*,69,校正,使十字丝交点瞄准,P,1,P,2,的中点,P,m,，固定照准部；使望远镜向上仰至视线与,P,点同高，这时，十字丝交点必然偏离,P,点。取下望远镜右支架盖板，校正偏心轴环，升、降横轴一端，使十字丝交点精确对准,P,点。反复检校，直到,i,角小于,1,为止。最后，装上盖板。,实训任务,7,经纬仪的检验与校正*,70,(6),竖盘指标差的检验与校正,检验,整平仪器，用盘左、盘右观测同一目标点,P,，转动竖盘指标水准管微动螺旋使气泡居中后，读记竖盘读数,L,和,R,，按下式计算竖盘指标差,当,x,1,时，则需校正。,实训任务,7,经纬仪的检验与校正*,71,校正,仪器位置不变，仍以盘右瞄准原目标点,P,，转动竖盘指标水准管微动螺旋使竖盘读数为（,R-x,），这时，气泡必然偏离。用拨针松、紧水准管一端的校正螺旋，使气泡居中。反复检校，直到,x,不超过,1,为止。,实训任务,7,经纬仪的检验与校正*,72,4.,注意事项,(1),必须按实验步骤进行检验、校正，顺序不能颠倒；,(2),因校正横轴垂直于经纬仪竖轴时需取下支架盖板，故该项校正应由专业维修人员进行。,5.,记录格式,（参见实训报告,7,）,祥见课本,160,页,实训任务,7,经纬仪的检验与校正*,73,实训任务,8,水平距离丈量,74,1.,目的和要求,（,1,）掌握钢尺量距的一般方法；,（,2,）要求往、返丈量距离，相对误差不大于,1/3000,。,2.,仪器和工具,钢尺,1,把，标杆,3,个，测钎,6,个，木桩,2,个，斧,1,把，记录本,1,个。,实训任务,8,水平距离丈量,75,3.,方法和步骤,（,1,）在地面选择相距约,100m,的,A,、,B,两点，打下木桩，桩顶钉一小钉或画十字作为点位，在,A,、,B,两点的外侧竖立标杆。,（,2,）后尺手执尺零端、插一根测钎于起点,A,，前尺手持尺盒（或尺把）并携带其余测钎沿,AB,方向前进，行至一尺段处停下。,实训任务,8,水平距离丈量,76,（,3,）一人立于,B,点后,12m,处定线，指挥持标杆者将标杆左右移动，使其插在,AB,方向的直线上。,（,4,）后尺手将尺零点对准点,A,，前尺手沿直线拉紧钢尺，在尺末端刻线处的地面上竖直地插下测钎，这样便量完了一个尺段。后尺手拔起,A,点测钎与前尺手共同举尺前进。同法继续丈量其余各尺段，每量完一个尺段，后尺手都要拔起测钎。,实训任务,8,水平距离丈量,77,（,5,）最后，不足一整尺段时，前尺手将某一整数分划对准,B,点，后尺手在尺的零端读出厘米及毫米数，两数相减求得余长。往测全长,D,往,=nl+l,（,n,为整尺段数，,l,为钢尺长度，,l,为余长）。,（,6,）同法,由,B,向,A,进行返测，但必须重新进行直线定线，计算往、返丈量结果的平均值及相对误差，检查是否超限。,实训任务,8,水平距离丈量,78,4.,注意事项,（,1,）钢尺拉出或卷入时不应过快，不得握住尺盒来拉紧钢尺；,（,2,）钢尺必须经过检定后才能使用。,5.,记录格式,（参见实训报告,8,）,祥见课本,161,页,实训任务,8,水平距离丈量,79,实训任务,9,视距测量,80,1.,目的和要求,（,1,）练习用视距法测定地面两点间的水平距离和高差；,（,2,）水平距离和高差要往、返测量，往返测距离的相对误差不大于,1/300,，高差之差应不大于,5cm,。,2.,仪器和工具,经纬仪,1,台，视距尺,1,把，木桩,2,个，斧,1,把，伞,1,把，记录本,1,个，计算器,1,个，皮尺,1,把。,实训任务,9,视距测量,81,3.,方法和步骤,(1),选点,在地面上任意选择两点,A,、,B,，相距约,100m,，各打一木桩。,(2),量取仪器高,安置仪器于,A,点，用皮尺量出仪器高,i,（自桩顶量至仪器横轴，精确到厘米），在,B,点竖立视距尺。,实训任务,9,视距测量,82,(3),盘左，计算视距间隔,盘左，用中横丝对准视距尺上仪器高,i,附近，再使上丝对准尺上整分米处，设读数为,b,，然后读取下丝读数,a,（精确到毫米）并记录，算出视距间隔,l,L,=a,b,。,（,4,）盘左，计算竖直角,转动望远镜微动螺旋使中横丝对准尺上的仪器高,i,处；转动竖盘指标水准管微动螺旋，使竖盘指标水准管气泡居中，读取竖盘读数并记录，算出竖直角,L,。,（,5,）盘右，重复步骤（,3,）与（,4,），测得视距间隔,lR,与竖直角,R,。,实训任务,9,视距测量,83,（,6,）用盘左、盘右观测的视距间隔平均值和竖直角的平均值，计算,A,、,B,两点的水平距离和高差：,水平距离 （取至,0.1m,）,式中,k,视距常数。,高差 （取至,0.1m,）,实训任务,9,视距测量,84,如果使用,SHARPEL-5812,型计算器，按键次序如下：,实训任务,9,视距测量,85,（,7,）返测计算水平距离和高差,将仪器安置于,B,点，重新量取仪器高,i,，在,A,点竖立视距尺，由另一观测者于盘左盘右两个位置，使中丝对准尺上高度,v,处，读记上、中、下三丝读数（上、下丝均读至毫米）和竖盘读数。计算出水平距离和高差。这时，高差,检查往、返测得水平距离和高差是否超限。,4.,记录格式,（参见实训报告,10,）,祥见课本,162,页,实训任务,9,视距测量,86,实训任务,10,测设已知水平角和已知水平距离,87,1.,目的和要求,(1),练习用精确法测设已知水平角，要求角度误差不超过,40,；,(2),练习测设已知水平距离，测设精度要求相对误差不应大于,1/5000,。,2.,仪器和工具,经纬仪,1,台，钢尺,1,把，测钎,6,个，斧,1,把，伞,1,把，记录本,1,个，水准仪,1,台，水准尺,1,把。,实训任务,10,测设已知水平角和已知水平距离,88,3.,方法和步骤,（,1,）测设角值为,的水平角,在地面上选,A,、,B,两点打桩，作为已知方向，安置经纬仪于,B,点，瞄准,A,点并使水平度盘读数为,00000(,或略大于,0),。,实训任务,10,测设已知水平角和已知水平距离,89,顺时针方向转动照准部，使度盘读数为,（或,A,方向读数,+,），在此方向打桩为,C,点，在桩顶标出视线方向和,C,点的点位，并量出,BC,距离。用测回法观测,ABC,两个测回，取其平均值为,1,；计算改正数,过,C,点作,BC,的垂线，沿垂线向外,(,1,),或向内,(,1,),量取,CC,1,定出,C,1,点，则,ABC,1,即为要测设的,角。再次检测改正，直到满足精度要求为止。如,图,9.10,所示。,实训任务,10,测设已知水平角和已知水平距离,90,图,9.10,实训任务,10,测设已知水平角和已知水平距离,91,（,2,）测设长度为,D,的水平距离,利用测设水平角的桩点，沿,BC,1,方向测设水平距离为,D,的线段,BE,。,安置经纬仪于,B,点，用钢尺沿,BC,1,方向概量长度,D,，并钉出各尺段桩，用检定过的钢尺按精密量距的方法往、返测定距离，并记下丈量时的温度（估读至,0.5,）。,用水准仪往、返测量各桩顶间的高差，两次测得高差之差不超过,10mm,时，取其平均值作为结果。,实训任务,10,测设已知水平角和已知水平距离,92,将往、返丈量的距离分别加尺长、温度和倾斜改正后，取其平均值为,D,，与要测设的长度,D,相比较求出改正数,D,D,D,。,若,D,为负，则应由,E,点向,B,点改正，若,D,为正，则以相反的方向改正。最后再检测,BE,的距离，它与设计的距离之差的相对误差不得大于,1/5000,。,4.,记录格式,（参见实训报告,11,）,祥见课本,164,页,实训任务,10,测设已知水平角和已知水平距离,93,实训任务,11,测设已知高程,94,1.,目的和要求,练习测设已知高程点，要求误差不大于,8mm,。,2.,仪器和工具,水准仪,1,台，水准尺,1,把，木桩,6,个，斧,1,把，伞,1,把，记录本,1,个，皮尺,1,把。,实训任务,11,测设已知高程,95,3.,方法和步骤,（,1,）在水准点,A,与待测高程点,B,（打一木桩）之间安置水准仪，读取,A,点的后视读数,a,，根据水准点高程,H,A,和待测设点,B,的高程,H,设,，计算出,B,点的前视读数,b=H,A,+a-H,设,；,（,2,）使水准尺紧贴,B,点木桩侧面上、下移动，当视线水平，中丝对准尺上读数为,b,时，沿尺底在木桩上画线，即为测设的高程位置；,实训任务,11,测设已知高程,96,（,3,）重新测定上述尺底线的高程，检查误差是否超限。,4.,记录格式,（参见实训报告,12,）,祥见课本,166,页,实训任务,11,测设已知高程,97,实训任务,12,全站仪的认识与使用,98,1.,目的,了解全站仪的构造，熟悉全站仪的操作界面及作用。掌握全站仪的基本使用方法。,2.,计划与设备,（,1,）时间安排：,2,学时。,（,2,）实训设备：全站仪,1,台，棱镜,1,块，测伞,1,把，记录板,1,块。自备铅笔。,实训任务,12,全站仪的认识与使用,99,3.,内容与要求,（,1,）认识全站仪的基本构造。,（,2,）用全站仪进行角度测量、距离测量和坐标测量。,（,3,）上交全站仪测量记录表。,实训任务,12,全站仪的认识与使用,100,4.,注意事项,（,1,）不得用手指触摸透镜和棱镜。,（,2,）应保持插头清洁、干燥。在测量过程中不能拔出插头。拔出插头前应关机。,5.,记录格式,（参见实训报告,13,）,祥见课本,167,页,实训任务,12,全站仪的认识与使用,101,地 址：湖北省武汉市洪山区珞狮路,122,号,邮 编：,430070,电 话：,027-87394412 87383695,传 真：,027-87397097,Thank You!,
