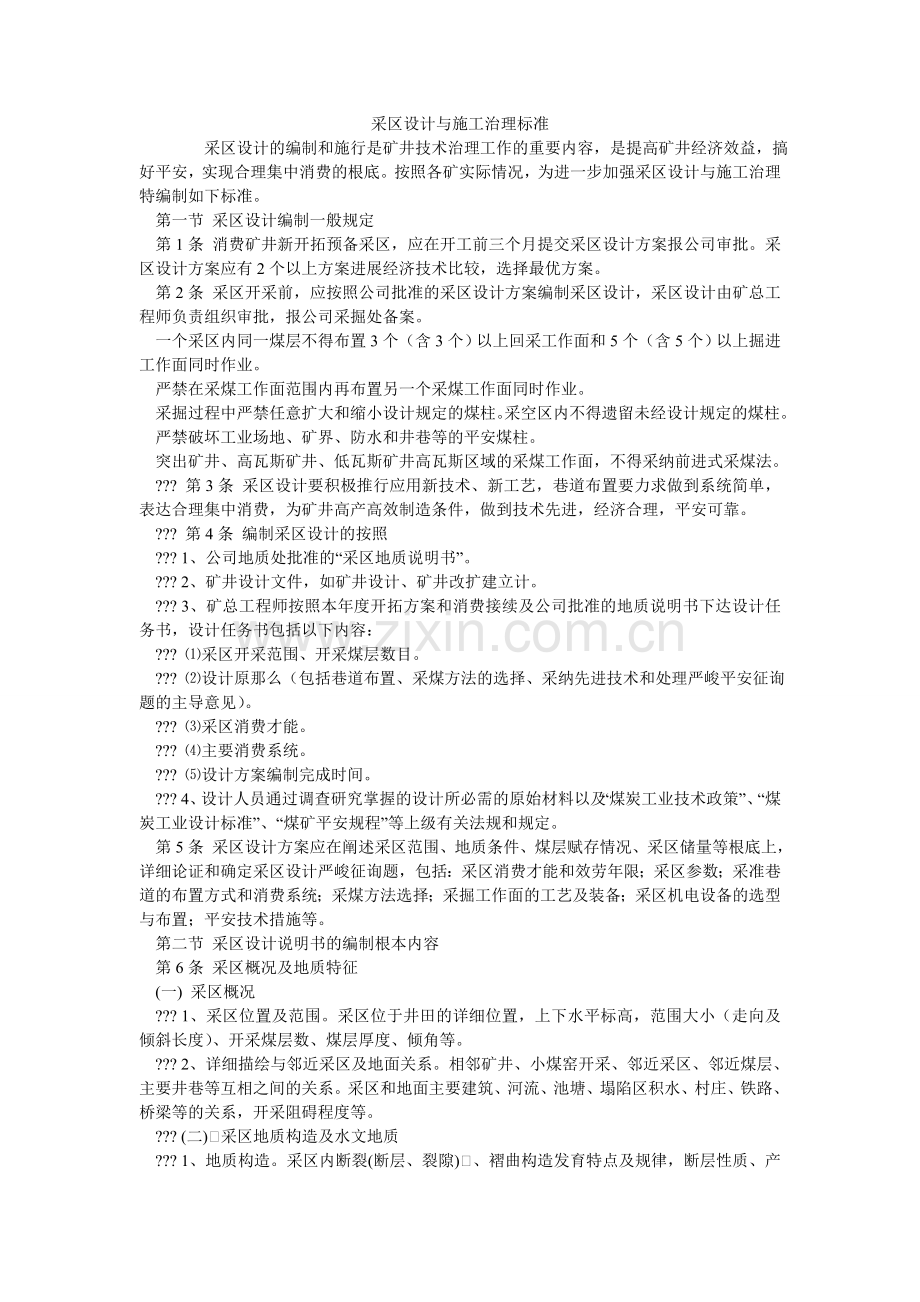

采区设计与施工治理标准

采区设计的编制和施行是矿井技术治理工作的重要内容，是提高矿井经济效益，搞好平安，实现合理集中消费的根底。按照各矿实际情况，为进一步加强采区设计与施工治理特编制如下标准。

第一节 采区设计编制一般规定

第1条 消费矿井新开拓预备采区，应在开工前三个月提交采区设计方案报公司审批。采区设计方案应有2个以上方案进展经济技术比较，选择最优方案。

第2条 采区开采前，应按照公司批准的采区设计方案编制采区设计，采区设计由矿总工程师负责组织审批，报公司采掘处备案。

一个采区内同一煤层不得布置3个（含3个）以上回采工作面和5个（含5个）以上掘进工作面同时作业。

严禁在采煤工作面范围内再布置另一个采煤工作面同时作业。

采掘过程中严禁任意扩大和缩小设计规定的煤柱。采空区内不得遗留未经设计规定的煤柱。

严禁破坏工业场地、矿界、防水和井巷等的平安煤柱。

突出矿井、高瓦斯矿井、低瓦斯矿井高瓦斯区域的采煤工作面，不得采纳前进式采煤法。

??? 第3条 采区设计要积极推行应用新技术、新工艺，巷道布置要力求做到系统简单，表达合理集中消费，为矿井高产高效制造条件，做到技术先进，经济合理，平安可靠。

??? 第4条 编制采区设计的按照

??? 1、公司地质处批准的“采区地质说明书”。

??? 2、矿井设计文件，如矿井设计、矿井改扩建立计。

??? 3、矿总工程师按照本年度开拓方案和消费接续及公司批准的地质说明书下达设计任务书，设计任务书包括以下内容：

??? ⑴采区开采范围、开采煤层数目。

??? ⑵设计原那么（包括巷道布置、采煤方法的选择、采纳先进技术和处理严峻平安征询题的主导意见）。

??? ⑶采区消费才能。

??? ⑷主要消费系统。

??? ⑸设计方案编制完成时间。

??? 4、设计人员通过调查研究掌握的设计所必需的原始材料以及“煤炭工业技术政策”、“煤炭工业设计标准”、“煤矿平安规程”等上级有关法规和规定。

第5条 采区设计方案应在阐述采区范围、地质条件、煤层赋存情况、采区储量等根底上，详细论证和确定采区设计严峻征询题，包括：采区消费才能和效劳年限；采区参数；采准巷道的布置方式和消费系统；采煤方法选择；采掘工作面的工艺及装备；采区机电设备的选型与布置；平安技术措施等。

第二节 采区设计说明书的编制根本内容

第6条 采区概况及地质特征

(一) 采区概况

??? 1、采区位置及范围。采区位于井田的详细位置，上下水平标高，范围大小（走向及倾斜长度）、开采煤层数、煤层厚度、倾角等。

??? 2、详细描绘与邻近采区及地面关系。相邻矿井、小煤窑开采、邻近采区、邻近煤层、主要井巷等互相之间的关系。采区和地面主要建筑、河流、池塘、塌陷区积水、村庄、铁路、桥梁等的关系，开采阻碍程度等。

??? (二)采区地质构造及水文地质

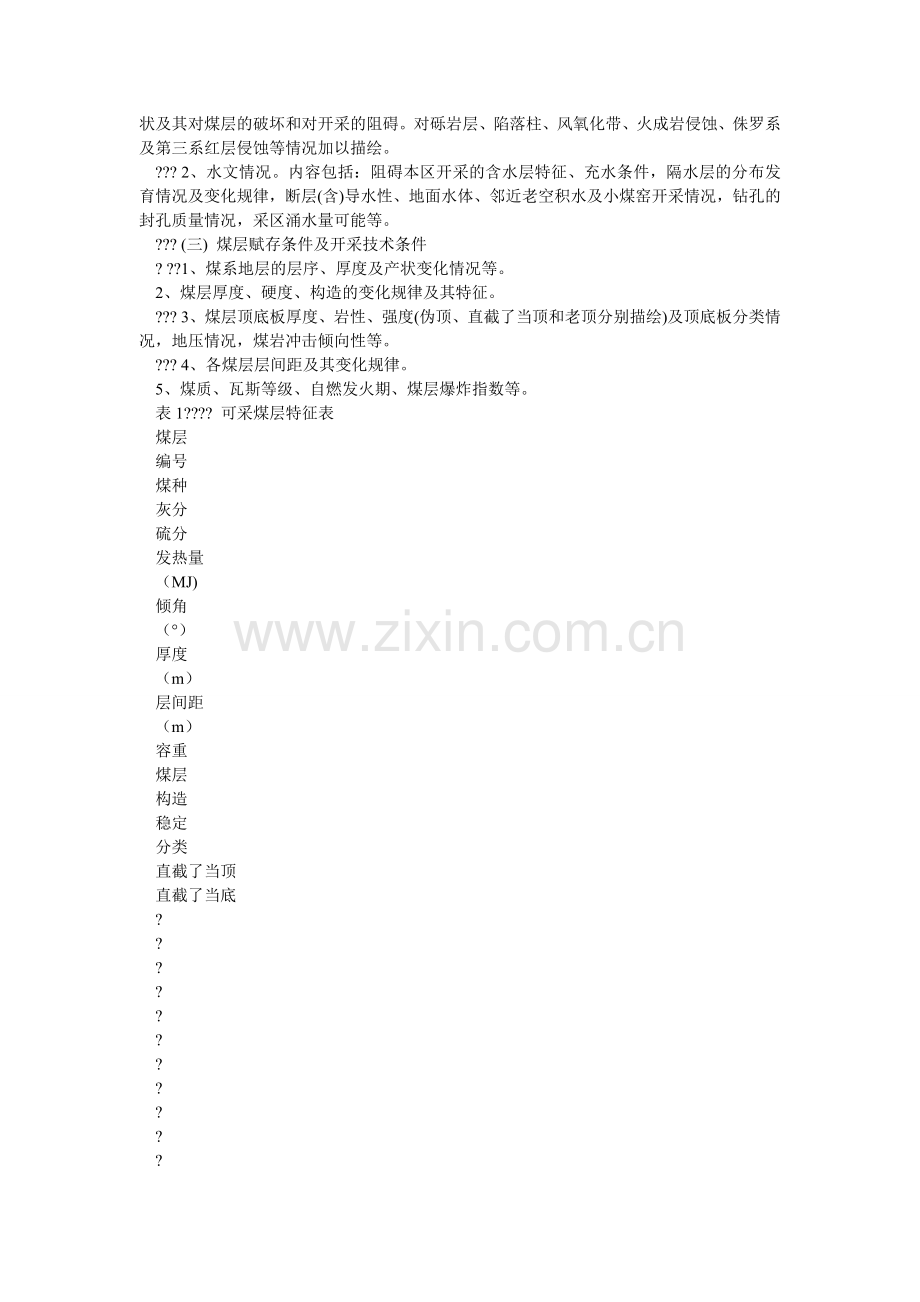

??? 1、地质构造。采区内断裂(断层、裂隙)、褶曲构造发育特点及规律，断层性质、产状及其对煤层的破坏和对开采的阻碍。对砾岩层、陷落柱、风氧化带、火成岩侵蚀、侏罗系及第三系红层侵蚀等情况加以描绘。

??? 2、水文情况。内容包括：阻碍本区开采的含水层特征、充水条件，隔水层的分布发育情况及变化规律，断层(含)导水性、地面水体、邻近老空积水及小煤窑开采情况，钻孔的封孔质量情况，采区涌水量可能等。

??? (三) 煤层赋存条件及开采技术条件

? ??1、煤系地层的层序、厚度及产状变化情况等。

2、煤层厚度、硬度、构造的变化规律及其特征。

??? 3、煤层顶底板厚度、岩性、强度(伪顶、直截了当顶和老顶分别描绘)及顶底板分类情况，地压情况，煤岩冲击倾向性等。

??? 4、各煤层层间距及其变化规律。

5、煤质、瓦斯等级、自燃发火期、煤层爆炸指数等。

表1???? 可采煤层特征表

煤层

编号

煤种

灰分

硫分

发热量

（MJ)

倾角

（°）

厚度

（m）

层间距

（m）

容重

煤层

构造

稳定

分类

直截了当顶

直截了当底

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?(四) 储量计算

??? 1、各煤层走向长、倾斜宽、煤层厚度、容重等。

2、分煤层的储量情况(工业储量、煤柱、地质损失、可采储量、回收率等)及汇总表。(采区回收率不得低于：厚煤层75%、中厚煤层80%，薄煤层85%。)

(五) 存在的征询题与处理意见

包括对本采区勘探程度、地质构造、水文地质等方面的征询题，以及对设计和开采工作的意见和建议。

第7条 采区巷道布置

? 按照煤层赋存及地质构造情况及延深水平设计方案对采区的主要巷道进展布置。按照巷道的用途、长度、层位、角度、支护方式及区段划分个数等提出两个以上方案，进展经济技术比较，选择符合国家方针、政策、技术先进、经济合理的最优方案推荐为主导方案。

? (一) 巷道布置方案说明

1、采区大巷、总回风巷布置。开拓巷道不得布置在严峻冲击地压煤层中。永久硐室不得布置在冲击地压煤层中。采区必须有单独的回风道，保证分区通风。

2、采区上下山数目及位置。单翼或双翼采区、单层或结合布置；运输、轨道、回风上下山的层位、长度、断面及支护方式。结合布置采区等情况上、下山数目应符合平安规程要求；采区进回风上下山长度应符合平安规程要求；巷道断面要满足通风、运输、行人、安装等使用要求，支护方式要按照围岩分类结果合理选择支护方式。

3、采区上、中、下部车场布置及运输方式；采区煤仓位置及容量；采区主要峒室布置及支护方式。采区变电所硐室布置应保证独立通风。

4、采区内各煤层区段划分、工作面长度、中间巷布置、断面及支护方式、层间联络方式。

5、采煤工作面布置。

⑴每个采煤工作面必须保持至少2个断面、高度和支护都符合规程要求的平安出口，一个通到回风巷道，另一个通到进风巷道。。

⑵综采、综放工作面布置原那么

工作面运输、回风道应尽可能定向平行布置以保持等长，特别情况要在设计中采取措施。

必须设计利于综采综放设备运输、安装、撤除的巷道和车场、组装峒室、配件峒室（包括消防器材、油脂库）

按照采区地质条件及选用的综采设计再确定工作面运输、辅助运输巷道及峒室布置，确定巷道长度、断面和支护方式等。

(二) 巷道布置方案比较确定

采区巷道布置方案，要从工程量(包括巷道的岩性、长度、支护方式)大小、施工难易程度以及治理、维修、运输、经济指标和技术平安等方面进展比较：

1、技术比较

①平安可靠性

②巷道（开拓、预备）工程量（表3）

③采区各消费系统优缺点

④采区预备时间及投产日期可能（表4）

⑤万吨掘进率

表3??? 选定方案的开拓工程量表

序号

巷道名称

工程量（m）

备注

岩巷

煤及半煤巷

小计

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

2、经济比较

①设备费用（采区内提升运输和供电等主要设备）

②主要开拓和预备巷道费用

③年消费运营费用

3、结论

经技术、经济比较，选择最优方案，推荐为主导方案。

第8条 采煤方法、采区消费才能及效劳年限

??? 1、采煤方法、落煤、顶板治理方式、支架型式等要进展表达。

2、开采程序和采面接续。

矿井的同一煤层、同翼、同一采区相邻正在开采的采煤工作面沿空送巷或小煤柱护巷时，采掘工作面严禁同时作业。

??? 3、同时消费的工作面个数、作业制度、工作面消费才能、采区消费才能。

4、采区效劳年限。

第9条 采区通风系统

(一) 根本要求

1、采区必须有单独的回风道实行分区通风，回采工作面和掘进工作面要采纳独立通风，采区变电所必须独立通风。

2、采区的进回风上、下山必须贯穿整个采区，结合布置的采区必须设置专用回风上、下山（不得用于运料、安设电器设备）。

(二) 根本内容

??? 1、简述采区内最多采掘工作面、峒室及其它用风地点的个数，所采纳的通风方式，如采煤工作面（采纳“U”型通风方式、上行风），掘进工作面采纳部分通风机进展供风。

2、描绘采区通风系统进、回风道路，（与所附通风图相符）。

3、风量计算

⑴按照《消费矿井风量计算细那么》进展采、掘工作面、峒室等所需风量计算。

⑵掘进回采参加对所需最大炸药量的风量计算：Q=25×A m3/min。

⑶掘进工作面的需要风量还要考虑到防止部分通风的喝循环风:

Q掘=Q最大+9（或15）S

其中：9---岩巷；15---煤与半煤岩巷；S---部分通风机所在巷道的断面；局扇所在巷道有风门的或下风侧还有采掘工作面、峒室用风的除外。

⑷采区需要风量=（∑Q采+∑Q掘+∑Q峒室+∑Q其它）×K

其中：K—风量备用系数取1.15～1.25

4、对大巷、总回风、上下山主要巷道进展风速验算，巷道断面必须满足通风需要。

??? 5、按照采区所需的风量、巷道长度、设计断面、支护方式进展矿井通风阻力计算，求出采区投产和消费最困难时期的矿井风压和矿井等积孔。
