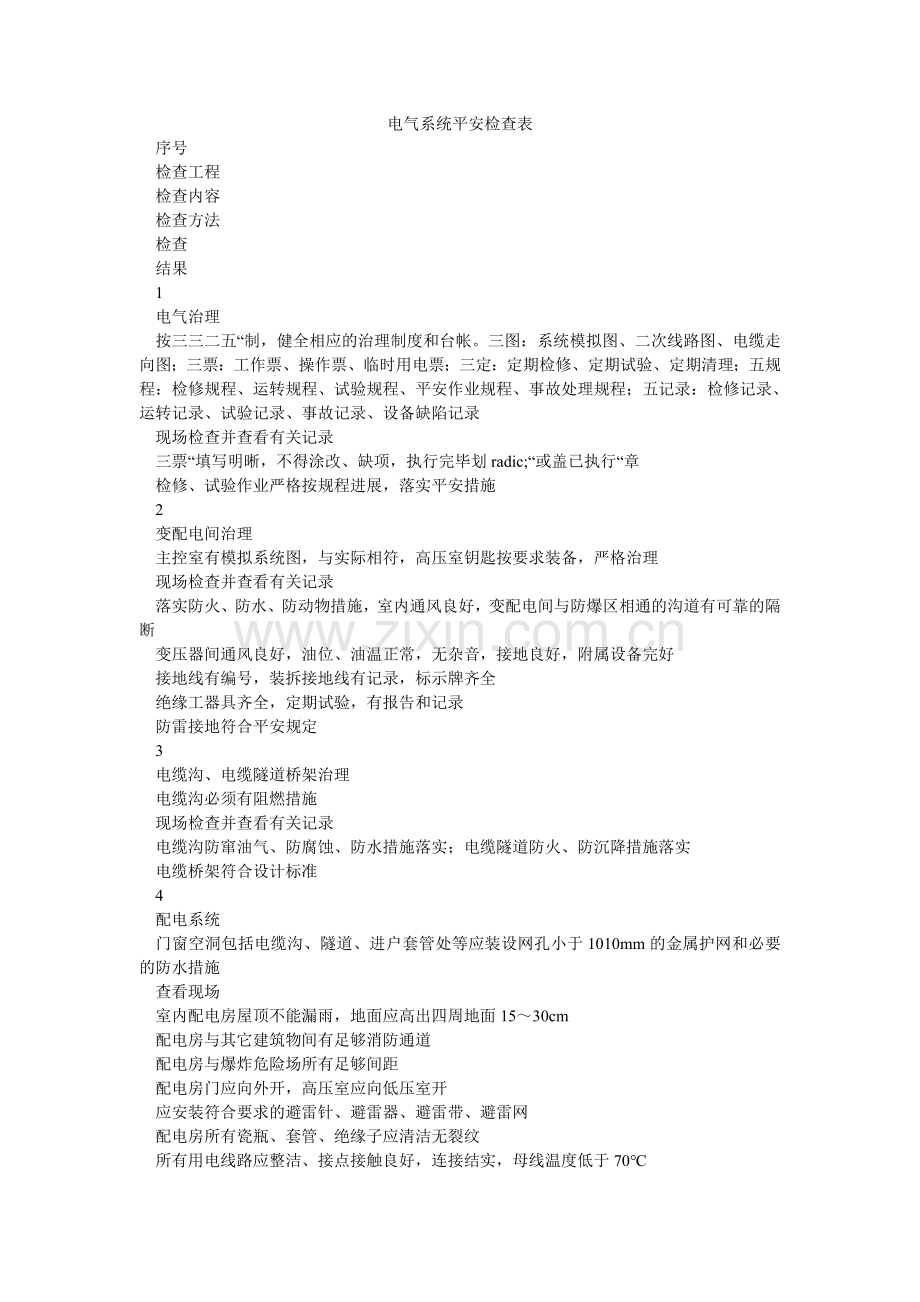

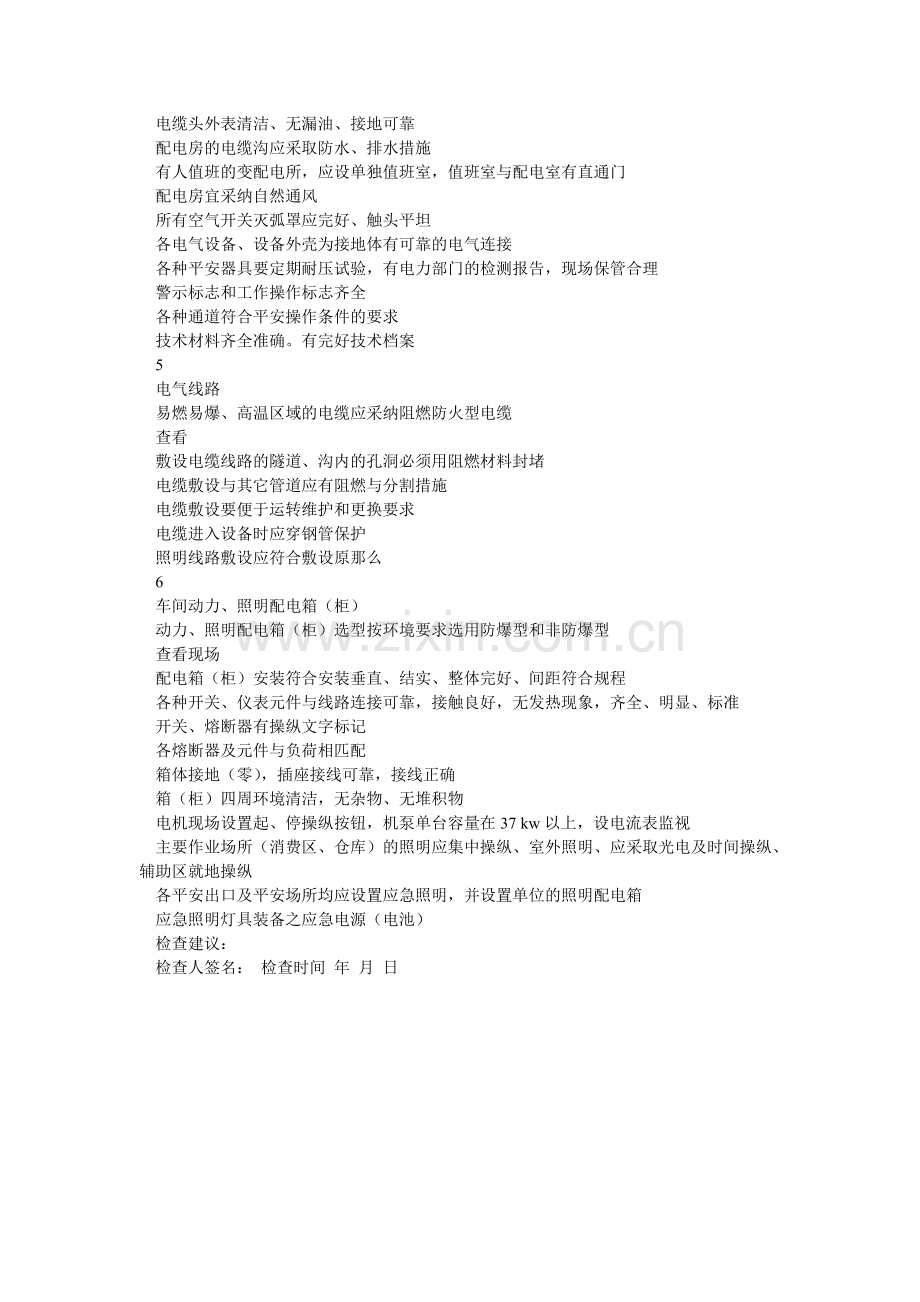

电气系统平安检查表序号检查工程检查内容检查方法检查结果 1 电气治理按三三二五“制，健全相应的治理制度和台帐。三图：系统模拟图、二次线路图、电缆走向图；三票：工作票、操作票、临时用电票；三定：定期检修、定期试验、定期清理；五规程：检修规程、运转规程、试验规程、平安作业规程、事故处理规程；五记录：检修记录、运转记录、试验记录、事故记录、设备缺陷记录现场检查并查看有关记录三票“填写明晰，不得涂改、缺项，执行完毕划radic;“或盖已执行“章检修、试验作业严格按规程进展，落实平安措施 2 变配电间治理主控室有模拟系统图，与实际相符，高压室钥匙按要求装备，严格治理现场检查并查看有关记录落实防火、防水、防动物措施，室内通风良好，变配电间与防爆区相通的沟道有可靠的隔断变压器间通风良好，油位、油温正常，无杂音，接地良好，附属设备完好接地线有编号，装拆接地线有记录，标示牌齐全绝缘工器具齐全，定期试验，有报告和记录防雷接地符合平安规定 3 电缆沟、电缆隧道桥架治理电缆沟必须有阻燃措施现场检查并查看有关记录电缆沟防窜油气、防腐蚀、防水措施落实；电缆隧道防火、防沉降措施落实电缆桥架符合设计标准 4 配电系统门窗空洞包括电缆沟、隧道、进户套管处等应装设网孔小于1010mm的金属护网和必要的防水措施查看现场室内配电房屋顶不能漏雨，地面应高出四周地面15～30cm 配电房与其它建筑物间有足够消防通道配电房与爆炸危险场所有足够间距配电房门应向外开，高压室应向低压室开应安装符合要求的避雷针、避雷器、避雷带、避雷网配电房所有瓷瓶、套管、绝缘子应清洁无裂纹所有用电线路应整洁、接点接触良好，连接结实，母线温度低于70℃ 电缆头外表清洁、无漏油、接地可靠配电房的电缆沟应采取防水、排水措施有人值班的变配电所，应设单独值班室，值班室与配电室有直通门配电房宜采纳自然通风所有空气开关灭弧罩应完好、触头平坦各电气设备、设备外壳为接地体有可靠的电气连接各种平安器具要定期耐压试验，有电力部门的检测报告，现场保管合理警示标志和工作操作标志齐全各种通道符合平安操作条件的要求技术材料齐全准确。有完好技术档案 5 电气线路易燃易爆、高温区域的电缆应采纳阻燃防火型电缆查看敷设电缆线路的隧道、沟内的孔洞必须用阻燃材料封堵电缆敷设与其它管道应有阻燃与分割措施电缆敷设要便于运转维护和更换要求电缆进入设备时应穿钢管保护照明线路敷设应符合敷设原那么 6 车间动力、照明配电箱（柜）动力、照明配电箱（柜）选型按环境要求选用防爆型和非防爆型查看现场配电箱（柜）安装符合安装垂直、结实、整体完好、间距符合规程各种开关、仪表元件与线路连接可靠，接触良好，无发热现象，齐全、明显、标准开关、熔断器有操纵文字标记各熔断器及元件与负荷相匹配箱体接地（零），插座接线可靠，接线正确箱（柜）四周环境清洁，无杂物、无堆积物电机现场设置起、停操纵按钮，机泵单台容量在37 kw以上，设电流表监视主要作业场所（消费区、仓库）的照明应集中操纵、室外照明、应采取光电及时间操纵、辅助区就地操纵各平安出口及平安场所均应设置应急照明，并设置单位的照明配电箱应急照明灯具装备之应急电源（电池）检查建议：检查人签名：检查时间年月日
