广东造价员考试预制混凝土工程造价基础知识附图讲义.pptx

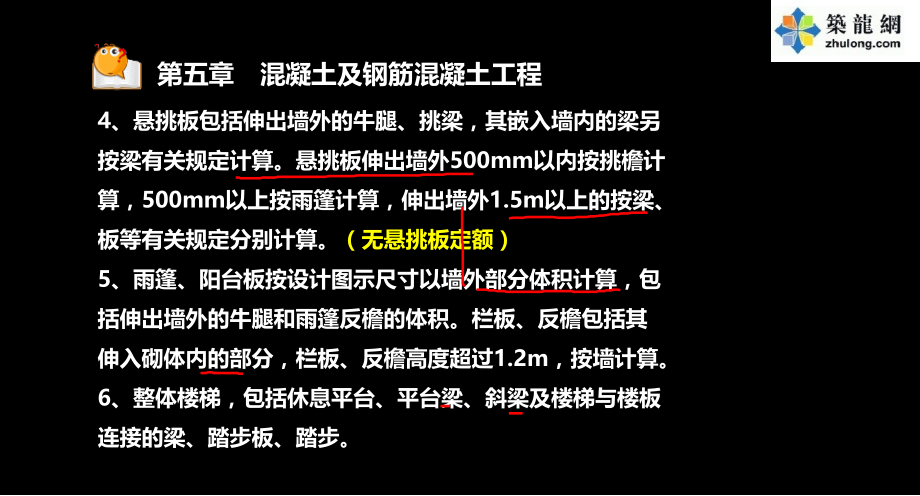

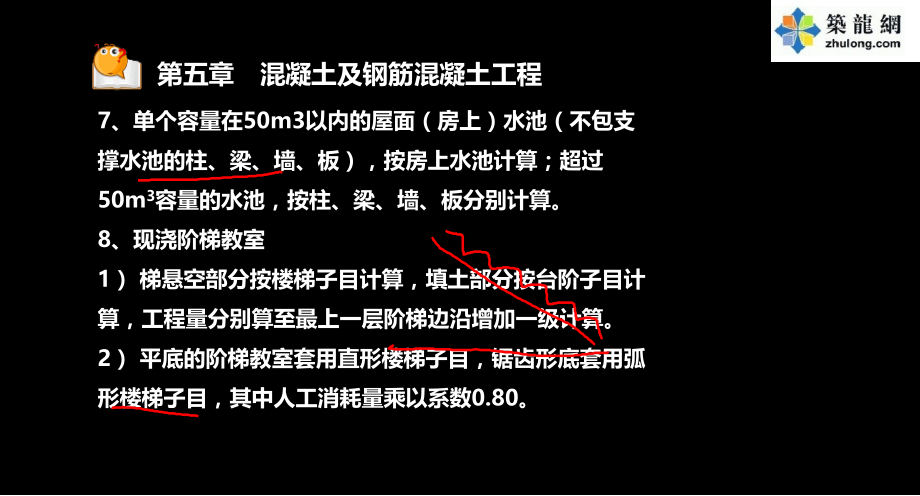

THE END,谢谢 观看,4,、悬挑板包括伸出墙外的牛腿、挑梁，其嵌入墙内的梁另按梁有关规定计算。悬挑板伸出墙外,500mm,以内按挑檐计算，,500mm,以上按雨篷计算，伸出墙外,1.5m,以上的按梁、板等有关规定分别计算。,（无悬挑板定额）,5,、雨篷、阳台板按设计图示尺寸以墙外部分体积计算，包括伸出墙外的牛腿和雨篷反檐的体积。栏板、反檐包括其伸入砌体内的部分，栏板、反檐高度超过,1.2m,，按墙计算。,6,、整体楼梯，包括休息平台、平台梁、斜梁及楼梯与楼板连接的梁、踏步板、踏步。,第五章混凝土及钢筋混凝土工程,7,、单个容量在,50m3,以内的屋面（房上）水池（不包支撑水池的柱、梁、墙、板），按房上水池计算；超过,50m,3,容量的水池，按柱、梁、墙、板分别计算。,8,、现浇阶梯教室,1,）梯悬空部分按楼梯子目计算，填土部分按台阶子目计算，工程量分别算至最上一层阶梯边沿增加一级计算。,2,）平底的阶梯教室套用直形楼梯子目，锯齿形底套用弧形楼梯子目，其中人工消耗量乘以系数,0.80,。,第五章混凝土及钢筋混凝土工程,三、预制混凝土,1,、预制混凝土构件中有钢杆件的，构件制作子目已含钢杆件运输、安装工作内容，单位包括制作，其制作工程量另按,金属结构工程,有关规定计算。,2,、预应力薄板子目适用于厚度,30mm,以内的装配式预应力钢筋混凝土板。,3,、预制混凝土构件安装按单机作业考虑，如因超重需用双机配合时，其人工、机械台班消耗量乘以系数,2.00,。,4,、吊装高度超过,16m,时，其人工和机械台班消耗量乘以系数,1.20,。超过,16m,必须采取措施才能进行吊装时，其所需费用另行计算。,第五章混凝土及钢筋混凝土工程,5,、预制混凝土构件安装包括场内运输，但不包括为安装工程所搭设的临时脚手架，如有发生另按脚手架有关规定计算。,6,、预制混凝土构件运输适用于由构件堆放地或构件加工厂至施工现场的运输，综合考虑了城镇道路等级、重车上下坡等各种因素，不得因道路条件不同而调整。,7,、构件运输过程中，因路桥限载（限高）而发生的加固、扩宽等费用及有电车线路和公安交通管理部门的保安护送费，另行计算。,第五章混凝土及钢筋混凝土工程,四、钢筋、钢管,1,、钢筋工程分不同品种、不同规格，按普通钢筋、预应力钢筋等分别设列子目。,2,、预应力混凝土构件中的非预应力钢筋套用普通钢筋子目。,3,、定额冷轧带肋钢筋子目是按定型制作的半成品考虑的。,4,、定额已考虑施工损耗以及因钢筋加工综合开料和钢筋出厂长度定尺所引起钢筋非设计接驳。,第五章混凝土及钢筋混凝土工程,5,、绑扎铁丝、成型点焊和接头焊接用的电焊条，已综合在相应子目内。,6,、钢筋安装按手工绑扎和点焊考虑。如设计要求不同时，按设计要求套相应子目计算。,7,、非预应力钢筋不包括冷加工，如设计要求冷加工，另行计算。,8,、预应力钢筋如设计要求人工时效处理，按钢筋质量另行计算。,第五章混凝土及钢筋混凝土工程,9,、下表所列的构件钢筋，按表中所列系数调整人工和机械台班消耗量。,项,目,预制构件钢筋,构筑物钢筋,系数范围,拱形、梯形屋架,托架梁,贮仓,矩形,圆形,人工、机械台班消耗量调整系数,1.16,1.05,1.05,1.5,第五章混凝土及钢筋混凝土工程,10,、人工挖孔桩护壁钢筋、土钉锚杆钢筋按现浇构件钢筋制安子目计算。,11,、锚杆、土钉和微型桩的钢管制安不包括钻孔，发生时另行计算。,12,、锚具用量不同可以调整。,13,、异形柱与剪力墙按下图单向划分：（外注：墙和柱算一起，大雨,1.5M,按墙计算，小于,1.5M,按异形柱计算）,14,、钢丝束、钢绞线的消耗量是指其本身的理论重量,并包括损耗。无粘结钢丝束单价包括保护层。,15,、植筋胶植筋不含抗拔试验，扩拔试验另行计算。,第五章混凝土及钢筋混凝土工程,五、其他说明,1,、钢网亭面板子目已综合考虑脊梁、圈梁的工料在内。钢网亭面板子目按单面钢网考虑，如用双面钢网，钢网消耗量乘以系数,1.70,，人工消耗量乘以系数,1.10,。,2,、地下室底板的后浇带套用楼板、天面板后浇带子目。,3,、地下室底板的梁并入底板混凝土计算。,4,、飘窗顶面、底面、侧面采用整体浇捣时按小型构件子目计算。,第五章混凝土及钢筋混凝土工程,5,、捣制混凝土斜板套用混凝土板子目，坡度在,1119,至,2634,时，人工消耗量增加,15%,；超过,2634,时，人工消耗量增加,20%,。,6,、型钢混凝土结构，扣除型钢体积，每立方米混凝土消耗量为,1.02m,3,。,7,、弧形混凝土构件钢筋制作安装，按相应子目和下表规定系数调整消耗量：,规格,人工、机械台班消耗量调整系数,10,25,1.05,25,以上,1.10,第五章混凝土及钢筋混凝土工程,7-2,
