建筑防雷锚杆见证取样员培训.pptx

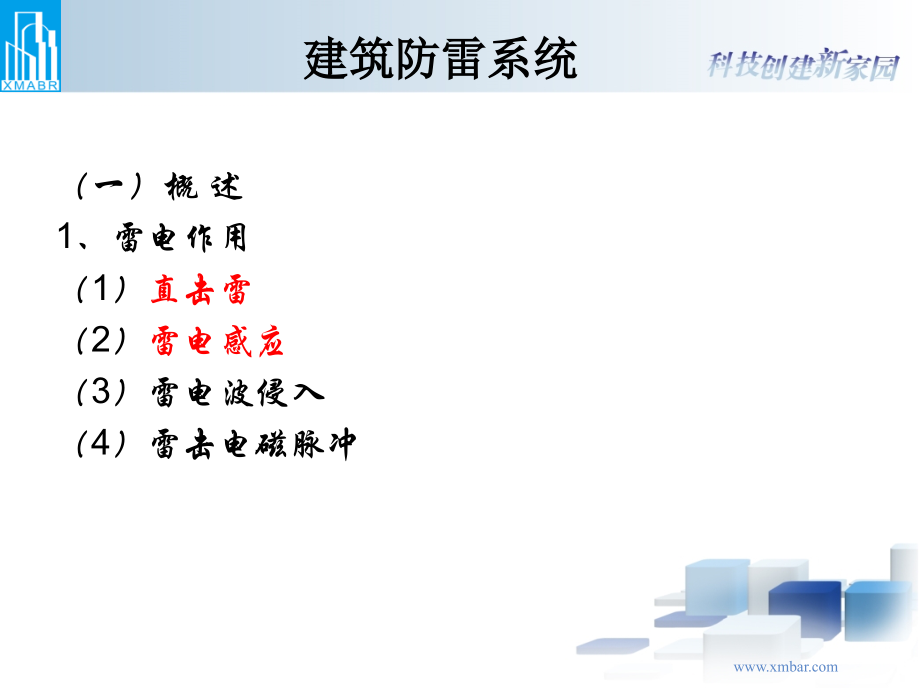

单击此处编辑母版标题样式,#,建筑防雷、建筑锚杆,见证取样员培训,建筑防雷系统,（一）概 述,1,、雷电作用,（,1,）,直击雷,（,2,）,雷电感应,（,3,）雷电波侵入,（,4,）雷击电磁脉冲,建筑防雷系统,（,1,）,直击雷,雷电直接击在建筑物上，产生电效应、热效应和机械力效应。,（,2,）,雷电感应,雷电放电时，在附近导体上产生的静电感应和电磁感应，它可能使金属部件之间产生火花。,（,3,）雷电波侵入,由于雷电对架空线路或金属管道的作用，雷电波可能沿着这些管线侵入屋内，危机人身安全或损坏设备。,（,4,）雷击电磁脉冲,作为干扰源的直接雷击和附近雷击所引起的效应。绝大多数是通过连接导体的干扰，如雷电流或部分雷电流、被雷电击中的装置的点位升高以及磁辐射干扰。,建筑防雷系统,2,、防雷措施,雷害的防护措施主要针对,直击雷和感应雷,，一个完整的防雷方案必须包括这两部分；,（,1,）直击雷：主要使用,避雷针、女儿墙避雷带、导地体和接地网,，再加上主体钢筋，形成一个笼框架，即,“,法拉第网,”,建筑防雷系统,建筑防雷系统,（,2,）感应雷：主要通过,电源线，信号线或数据线,等入侵而破坏电子设备，防护措施在各种显露的进出端口安装性能可靠的,专用防雷器,，并采取相应的防雷措施。,建筑防雷系统,通过等电位连接将分开的装置诸导电物体用,等电位连接导体或电涌保护器,连接起来以减小雷电流在它们之间产生的电位差而造成破坏；,建筑防雷系统,（二）取样方法,（,1,）避雷针：每支,1,个测点；,（,2,）避雷带：每条,2,个测点；,（,3,）引下线：每条,1,个测点；,（,4,）幕墙：,每,10m10m,取,1,个测点；,（,5,）均压环及每个窗环过渡电阻：每,100m,2,1,个测点；,（,6,）金属管道：接地进入建筑物入口每处,1,个测点；,建筑锚杆,锚杆是将拉力传至稳定岩土层的构件，由设置于钻孔内、端部伸入稳定岩土层中的钢筋或钢绞线与孔内注浆组成的受拉杆体。,（一）锚杆的分类,（,1,）根据使用部位分类,a,）,建筑基础锚固锚杆,b,）,建筑基坑锚杆,c,）,建筑边坡锚杆,d,）,隧洞支护锚杆,（,2,）根据岩土性状,岩石锚杆、土层锚杆,建筑锚杆,a,）建筑基础锚固锚杆,建筑地基基础设计规范,GB50007-2011,b,）建筑基坑锚杆,建筑基坑支护技术规程,JGJ120-2012,c,）建筑边坡锚杆,建筑边坡工程技术规范,GB50330-2013,d,）隧洞支护锚杆,锚杆喷射混凝土支护技术规程,GB50086-2001,土层地基基础锚杆（抗浮锚杆）,岩石抗浮锚杆,基坑（围护）锚杆,基坑（围护）锚杆,边坡锚杆,边坡锚杆,隧道支护锚杆,（二）锚杆试验的分类,（,1,）基本试验,确定锚固体于岩土层间粘结强度特征值、锚杆的设计参数和施工工艺。,（,2,）验收试验,检验锚杆的施工质量是否达到设计要求。,建筑锚杆,建筑锚杆,（三）建筑地基基础工程,1,、取样方法,（,1,）验收试验的锚杆数量取锚杆总数的,5,，且不得少于,5,根；,（,2,）岩层锚杆的试验数不得少于总锚杆的,5,，且不应少于,6,根；,（,3,）在同一场地同一土层的锚杆,基本试验,数不应少于,3,根，用作试验的锚杆参数、材料及施工工艺与工程锚杆相同；,建筑锚杆,2,、结果判定及处理,（,1,）岩石锚杆抗拔试验,a.,试验的最大加载量不应少于锚杆设计荷载的,2,倍,b.,试验锚杆极差不超过平均值,30,时，极限承载力,取平均值,；否则应结合工程实际；,将锚杆极限承载力除以安全系数,2,为锚杆抗拔承载力特征值,建筑锚杆,C,.,当出现下列情况之一时，即可终止锚杆的上拔试验：,锚杆拔升量持续增长，且在,1,小时范围内未出现稳定的迹象；,新增加的上拔力无法施加，或者施加厚无法使上拔力保持稳定；,锚杆的钢筋已被拔断，或者锚杆锚筋被拔出。,建筑锚杆,（,2,）土层锚杆抗拔试验,a,试验时最大试验荷载不宜超过锚杆杆体承载力标准值的,0.9,倍；,b,锚杆试验的总弹性位移超过自由段长度理论弹性伸长量的,80,，且应小于自由段长度与,1/2,锚固段长度之和的理论弹性伸长量。,c,参加统计的试验锚杆，当满足其极差不超过平均值的,30%,时，可取其平均值为锚杆极限承载力。极差超过平均值的,30%,，宜增加试验量并分析离差过大的原因，结合工程情况确定极限承载力。,建筑锚杆,D,.,锚杆试验终止条件应符合下列规定：,后一级荷载产生的锚头位移增量达到或超过前一级荷载产生位移增量的,2,倍；,某级荷载下锚头总位移不收敛；,锚头总位移超过设计允许位移值。,建筑锚杆,（四）建筑基坑支护工程,锚杆锚固段浆体强度达到,15MPa,或达到设计强度的,75,时进行锚杆试验,1,、取样方法,（,1,）锚杆,基本试验,的试验锚杆数量不应少于,3,根；,（,2,）验收试验锚杆的数量应取锚杆总数的,5,，,且同一土层的锚杆检测数量不得少于,3,根；,建筑锚杆,2,、结果判定与处理,（,1,）基本试验,a,锚杆破坏标准：,后一级荷载位移增量达到或超过前一级荷载位移增量的,5,倍；,锚头位移不稳定；,锚杆杆体拉断；,b,锚杆弹性变形不应小于自由段长度变形计算值的,80,，且不应大于自由段长度与,1/2,锚固段长度之和的弹性变形计算值；,c,锚杆极限承载力取破坏荷载的前一级荷载，在最大试验荷载下未达到锚杆破坏标准时，锚杆极限承载力取最大荷载。,建筑锚杆,（,2,）验收试验,a,抗拔承载力检测值,支护结构的安全等级,抗拔承载力检测值与轴向拉力标准值的比值,一级,1.4,二级,1.3,三级,1.2,建筑锚杆,（,2,）验收试验,b,锚杆验收标准：,在抗拔承载力检测值下，锚杆位移稳定或收敛；,在抗拔承载力检测值下测得的弹性位移应大于杆体自由段长度理论弹性伸长量的,80%,；,建筑锚杆,（五）建筑边坡支护工程,1,、基本试验,（,1,）基本试验时最大的试验荷载不应超过锚杆杆体标准值的,0.,85,倍，普通钢筋不应超过屈服值的,0.9,；,（,2,）每种试验锚杆数量均不少于,3,根,；,建筑锚杆,2,、验收试验,（,1,）验收试验锚杆的数量取每种类型锚杆总数的,5,（自由段位于,、,、,类岩石时取总数的,1.5,），,且均不得少于,5,根；,（,2,）质监、监理、业主或设计单位对质量有疑问的锚杆应抽样作验收试验,建筑锚杆,3,、结果判定与处理,（,1,）基本试验,a.,出现下列情况之一时可视为破坏，应终止加载,锚头位移不收敛，锚固体从岩土层中拔出；,锚头总位移量超过设计允许值；,土层锚杆试验中后一级荷载产生的锚头位移增量超过前一级荷载产生位移增量的,2,倍；,b.,锚杆弹性变形不应小于自由段长度变形计算值的,80,，且不应大于自由段长度与,1/2,锚固段长度之和的弹性变形计算值；,建筑锚杆,c.,锚杆极限承载力基本值取破坏荷载的前一级荷载，在最大试验荷载下未达到锚杆破坏标准时，锚杆极限承载力取最大荷载值为基本值；,d.,当锚杆试验数量为,3,根，各根极限承载力的最大差值小于,30,时，取最小值作为锚杆的极限承载力标准值；若最大差值超过,30,，应增加试验数量，按,95,的保证率计算锚杆极限承载力标准值；,e.,基本试验的钻孔，应钻取芯样进行岩石力学性能试验,建筑锚杆,（2）验收试验,A 锚杆弹性变形不应小于自由段长度变形计算值的80，且不应大于自由段长度与1/2锚固段长度之和的弹性变形计算值；,B,当验收锚杆不合格时应按锚杆总数的30重新抽检；若再有锚杆不合格时应全数进行检验,C,锚杆总变形量应满足设计允许值，且应与地区经验基本一致；,建筑锚杆,（六）隧洞支护工程,1,、取样方法,（,1,）试验数量为每,300,根锚杆必须抽样一组，设计变更或材料变更时应另作一组，每组锚杆不得少于,3,根；,（,2,）预应力锚杆基本试验数量不得少于,3,根；,（,3,）预应力锚杆的验收试验锚杆数量不少于锚杆总数的,5,，且不得少于,3,根；,建筑锚杆,（,1,）预应力锚杆基本试验,A,锚杆破坏标准,后一级荷载产生的锚头位移增量达到或超过前一级荷载产生位移增量的,2,倍时；,锚头位移不稳定；,锚杆杆体拉断。,B,锚杆弹性变形不应小于自由段长度变形计算值的,80%,，且不应大于自己段长度与,1/2,锚固段长度之和的弹性变形计算值。,C,锚杆极限承载力取破坏荷载的前一级荷载，最大试验荷载下未达到锚杆破坏标准时，锚杆极限承载力取最大试验荷载值。,建筑锚杆,2,）预应力锚杆验收试验,A 最大试验荷载为拉力设计值的,1.5,倍，但不能大于杆体承载力标准值的,0.8,倍。,B,验收试验中，从,50%,拉力设计值到最大试验荷载之间所测得的总位移量，应当超过该荷载范围自由段长度预应力筋理论弹性伸长值的,80%,，且小于自由段长度与,1/2,锚固段长度之和的预应力筋的理论弹性伸长值。,C,最后一级荷载作用下的位移观测期内，锚头位移稳定或,2h,蠕变量不大于,2.0mm,。,试题,1,、在电源线进入端口安装专用防雷器主要是防直击雷。（,）,2,、玻璃幕墙防雷检测取样方法为每,取,1,个测点。（）,A,）,5mX5m B,）,10mX10m C,）,50mX50m D,）,100mX100m,3,建筑物防雷中防范直击雷的防护措施？,试题,3,、直击雷的防护主要使用避雷针、女儿墙避雷带、导地体和接地网，再加上主体钢筋，形成一个笼框架，即,“,法拉第网,”,。,4,、雷害的防护措施主要针对,和,；,5,、感应雷主要是透过电源线、信号线或数据线等入侵而破坏电子设备，其防护措施主要是根据其可能入侵路径，在各种线路的进出端口安装性能可靠的专用防雷器，并采取相应的防雷措施。,6,、建筑锚杆根据使用部位分类为（）,A,）建筑基坑支护锚杆,B,）建筑基础锚固锚杆,C,）建筑边坡支护锚杆,D,）隧洞支护锚杆,7,、建筑锚杆的现场试验分为,和,。,试题,例题,5,、某一大型商场基础工程采用岩石锚杆,100,根，请问根据,GB 50007,20,11,建筑地基基础设计规范,进行验收试验，应如何取样？试验荷载应取多少？,例题,分析：根据,GB 50007,20,11,建筑地基基础设计规范,规定，岩石锚杆抽样比例为,5,，不少于,6,根，且岩石锚杆的试验荷载为设计荷载的,2,倍；,答：总数 抽样数量 试验荷载,（根）（根）,岩石锚杆,100 6 2,倍设计荷载,260kN,例题,6,、某一大厦基坑，支护结构的安全等级为一级，采用围护桩加锚杆支护体系，每根围护桩用四道预应力锚杆腰梁连接，锚杆总数为,200,根（即每层,50,根锚杆），单根锚杆设计荷载,100kN,，在锚杆分层施工过程中，为防止超挖，只有在上一层锚杆验收合格后方可向下开挖，请问根据,JGJ 120,2012,建筑基坑支护技术规程,进行验收试验，应如何取样？试验荷载应取多少？,分析和答案,分析：根据,JGJ 120,2012,建筑基坑支护技术规程,规定，锚杆检测数量不应少于锚杆总数的,5,，且同一土层中的锚杆检测数量不应少于,3,根；一级基坑时，抗拔承载力检测值是轴向拉力标准值的,1.4,倍。,答：每层锚杆数数 抽样数量 试验荷载,（根）（根）,锚杆,50 3 140kN,共分四层锚杆检测，共抽取,12,根锚杆进行试验。,例题,7、某一边坡工程为确定边坡支护锚杆的设计参数和施工工艺，进行锚杆的基本试验，初步设计方案为单根支护锚杆采用5根,15.2的钢绞线，并已按设计施工了3根，已知单根,15.2钢绞线的极限拉力为260kN，请问基本试验的最大试验荷载是多少？假如3根锚索进行基本试验后的极限承载力分别为702kN、760kN、585kN，请问锚索的极限承载力标准值取多少？,分析与解答,分析：根据,GB 50330,20,13,建筑边坡工程技术规范,规定，基本试验时最大的试验荷载为锚杆杆体承载力标准值的,0.,85,倍；,当锚杆试验数量为,3,根，各根极限承载力的最大差值小于,30,时，取最小值作为锚杆的极限承载力标准值；,解：基本试验的最大试验荷载：,0.,85,5260kN=11,05,kN,单根锚索的极限承载力：,585kN,
