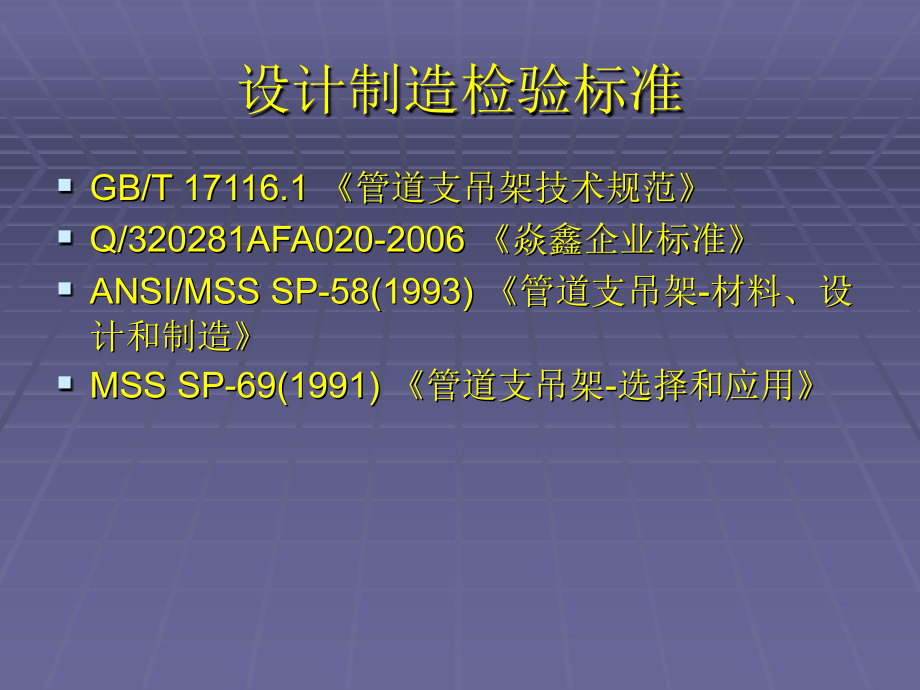

,单击此处编辑母版标题样式,#,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,设计制造检验标准,GB/T 17116.1,管道支吊架技术规范,Q/320281AFA020-2006,焱鑫企业标准,ANSI/MSS SP-58(1993),管道支吊架,-,材料、设计和制造,MSS SP-69(1991),管道支吊架,-,选择和应用,优异的特点,1.,使用全新的力学平衡原理平行四边形法则；,2.,载荷范围大（,0.168KN,422KN,）；位移范围大（,0,600mm,）；,3.,结构对称，生根连接点与负载点始终在同一轴线上，不会因负载点的径向偏移产生负载变化；,4.,结构紧凑，整体体积较小，避免了安装空间小导致的无法安装；,5.,生根连接点只有一个，并与负载点在同一轴线上，所以安装非常方便；,6.,重量轻，为用户节约投资成本；,7.,载荷调节范围大（可在,0.8,1.6,倍的额定载荷下调节），便于安装结束后，由于各种原因引起的需要重新调整载荷的地方；,8.,定位方式先进，可定位在位移范围内的任何位置，方便现场调节；,9.,多样的安装方式，可在各种环镜下得到最优使用。,先进的原理,平行四边形原理,恒力弹簧支吊架是根据力的平行四边形法则，在刀形凸轮的作用下，使主弹簧的弹力和左右两个辅助弹簧的弹力合成力的相互作用，在整个位移过程中，获得恒定的输出载荷。,运行时的三种临界状态,与传统恒力弹簧支吊架的比较,恒定度：由于新型的恒力弹簧支吊架整机的回转机构及摩擦副与国标相比要少得多，所以这种恒吊的恒定度可以达到,3%,左右，而,GB,的只能保证在,6%,以内。,与传统恒力弹簧支吊架的比较,无侧向位移与侧向载荷：由于生根点与吊点位于同一直线上，且整个机构在运行时无侧向的偏移，所以，在水平方向不会有水平力的产生；,方便安装：由于机构对称，新型的恒力支吊架生根点在支吊架的中心轴线上，现场安装方便，不需要考虑偏置安装；,车间图片,现场图片,专利证书,权威检测报告（,1,）,权威检测报告（,2,）,谢谢观看！,
