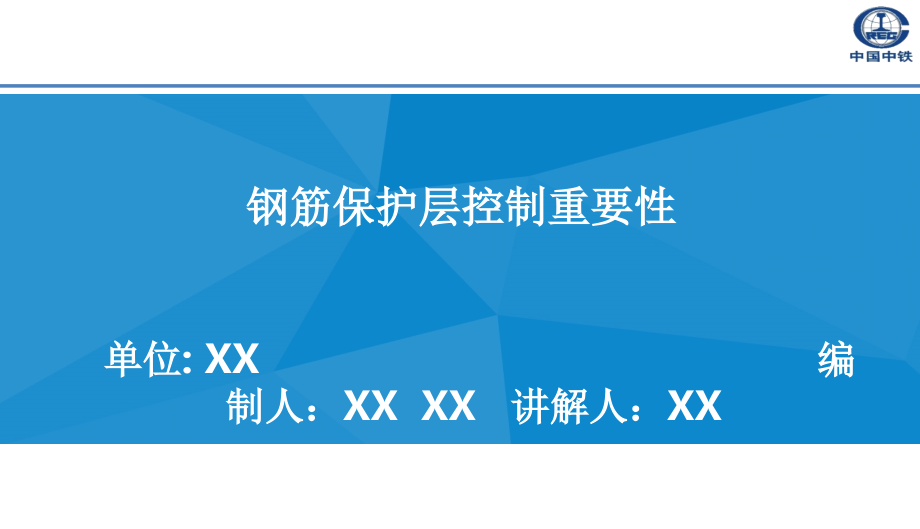

混凝土钢筋保护层厚度控制.pptx

成本管理技巧,#,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,Contents Page,目录页,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,钢筋保护层控制重要性,单位,:XX,编制人：,XX,XX,讲解人：,XX,1.,钢筋保护层定义及要求,2.,不合格后果及原因分析,3.,解决问题的办法,4.,解决后的效果,5.,总结与收获,钢筋保护层,定义及要求,1,保护层定义及要求,钢筋保护层的定义：现行很多资料对钢筋保护层厚度的定义不一至，大部分资料中的保护层厚度是主筋外缘至混凝土表面的距离。公路钢筋混凝土桥涵设计规范规定：钢筋最小保护层厚度是指钢筋外缘至混凝土表面的距离，也就是说规范中的最小保护层厚度是指净保护层厚度。公路工程混凝土结构防腐蚀技术规范规定：钢筋保护层厚度是钢筋外缘至混凝土表面的距离，包括主筋、箍筋和分布钢筋。钢筋的锈蚀一般总是从最外侧的分布钢筋或箍筋开始，并能引起混凝土开裂和剥落，对混凝土保护层厚度的要求，首先应保证箍筋和分布钢筋的保护层，而内侧主筋的保护层厚度则往往取决于箍筋或分布钢筋的需要。本人认为公路钢筋混凝土桥涵设计规范定义的钢筋保护层准确合理，可理解为最外层钢筋边缘至混凝土表面的距离。,钢筋保护层厚度应指从混凝土表面到钢筋最外缘之间的距离。在耐久性设计中，如无特殊标明，这一保护层应为最外侧钢筋的保护层，通常情况下应为箍筋或外侧分布筋而不是主筋。,.设计保护层厚度：设计图纸中钢筋保护层厚度的标注尺寸方式不统一，与钢筋保护层的定义不一至（保护层厚度在主筋中心位置标注）。设计施工图中的保护层厚度尺寸一般有以下几种标注方式：标注钢筋（主筋）中心线至混凝土表面的距离。这种标注方式是设计部门强调了结构断面的有效截面系数。导算净保护层厚度时应减去钢筋半径，与钢筋保护层的定义不一致，容易使技术人员理解错误。,在大样图中某钢筋（主筋、构造筋）部位标注“净*”。指该同类处净保护层尺寸。这种标注方式是设计部门强调了结构上对钢筋的保护层作用，同时也控制了有效的截面系数。,不管设计施工图中钢筋保护层厚度采用何种标注方式，针对设计图纸中钢筋保护层厚度的标注尺寸方式不统一、标注与钢筋保护层的定义不一至、施工图标注不清楚时，施工单位在施工前应及时与设计单位沟通，或要求其出具细部钢筋保护层构造图，避免保护层厚度尺寸交底错误，造成钢筋保护层控制不合格现象。,保护层定义及要求,江苏省,2009,年对保护层要求,业主指导意见,6,保护层定义及要求,各种图纸要求,30米箱梁钢保为净20mm,至箍筋为28mm,立柱至主筋,40mm,7,保护层定义及要求,来我们休息一下，讨论一下。,不合格后果,及,原因分析,2,9,不合格后果及,原因分析,保护层过厚,保护层过薄,绑扎丝外漏锈蚀,10,不合格后果及,原因分析,墩身拆除,钢筋外漏、锈蚀,11,不合格后果及,原因分析,墩身推到从来、造成经济损失,钢筋加工尺寸不规范,钢筋安装不规范,模版加工不准确,保护层垫块密度不足、损坏,原因分析,捣鼓造成跑模、涨模,管理人员责任不明确,工人疲劳、照明不足,检验工具精度低、检测手段不精良,不合格后果及,原因分析,13,不合格后果及,原因分析,夜间照明差,现场卤素灯少,操作强度大,砼浇筑时对垫块的损坏,班组长交底不到位,教育不够,工人质量意识淡薄,连续加班,工人疲劳,检查不到位,责任不明确,人员,机具,环境料,工艺,加强筋,尺寸不规范,模板安装时对垫块损坏,材料,测量,垫块尺寸及绑扎不规范,钢筋刚度小,误差大,检测工具精度低,保护层不合格原因,解决问题,的办法,3,解决问题的办法,严格按照图纸尺寸加工的钢筋笼,解决问题的办法,规范的钢筋笼安装及垫块布置,解决问题的办法,正确的选用和使用钢筋保护层垫块,解决问题的办法,精良的检测仪器设备、经过检定的仪器,解决问题的办法,认真的厂方培训,正确的仪器使用,20,解决问题的办法,认真检查的技术人员,经培训上岗的农民工,解决后的效果,4,解决后的效果,墩身检测合格,梁体监理检测合格,23,解决后的效果,公司检查合格,24,解决后的效果,认真整理的试验记录,准确无误的检测报告,总结与收获,5,26,优良的工程质量,合格的产品,总结与收获,1),试配强度：根据设计强度等级及标准差计算配制强度。,总结与收获,通过严格的钢筋保护层厚度卡控，大大的改善了，保护层的合格率，为我局立足江苏市场奠定了坚实的基础。,1),试配强度：根据设计强度等级及标准差计算配制强度。,THANK YOU,！,138XXXX,name,XXXX.com,
