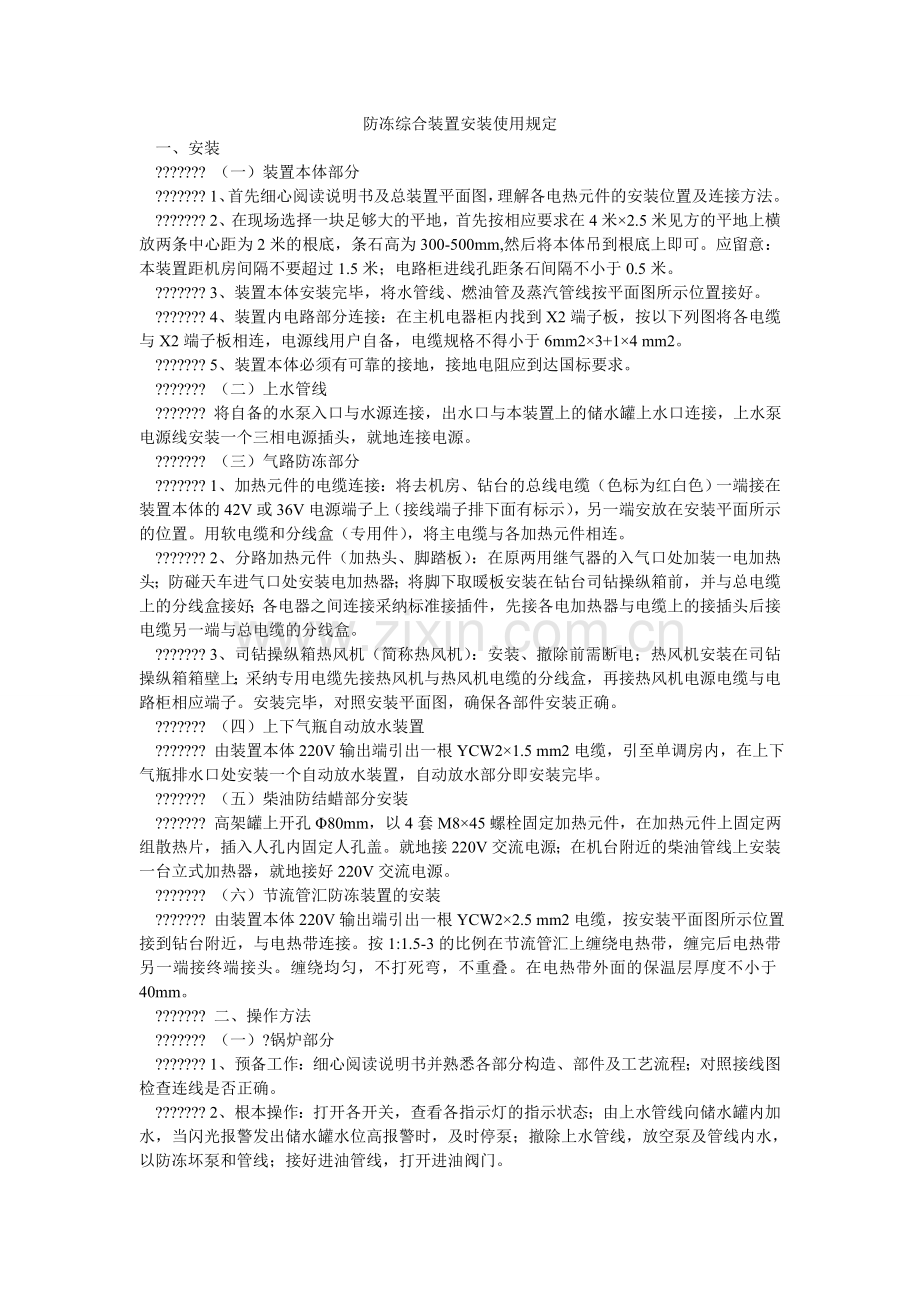

防冻综合装置安装使用规定

一、安装

??????? （一）装置本体部分

??????? 1、首先细心阅读说明书及总装置平面图，理解各电热元件的安装位置及连接方法。

??????? 2、在现场选择一块足够大的平地，首先按相应要求在4米×2.5米见方的平地上横放两条中心距为2米的根底，条石高为300-500mm,然后将本体吊到根底上即可。应留意：本装置距机房间隔不要超过1.5米；电路柜进线孔距条石间隔不小于0.5米。

??????? 3、装置本体安装完毕，将水管线、燃油管及蒸汽管线按平面图所示位置接好。

??????? 4、装置内电路部分连接：在主机电器柜内找到X2端子板，按以下列图将各电缆与X2端子板相连，电源线用户自备，电缆规格不得小于6mm2×3+1×4 mm2。

??????? 5、装置本体必须有可靠的接地，接地电阻应到达国标要求。

??????? （二）上水管线

??????? 将自备的水泵入口与水源连接，出水口与本装置上的储水罐上水口连接，上水泵电源线安装一个三相电源插头，就地连接电源。

??????? （三）气路防冻部分

??????? 1、加热元件的电缆连接：将去机房、钻台的总线电缆（色标为红白色）一端接在装置本体的42V或36V电源端子上（接线端子排下面有标示），另一端安放在安装平面所示的位置。用软电缆和分线盒（专用件），将主电缆与各加热元件相连。

??????? 2、分路加热元件（加热头、脚踏板）：在原两用继气器的入气口处加装一电加热头；防碰天车进气口处安装电加热器；将脚下取暖板安装在钻台司钻操纵箱前，并与总电缆上的分线盒接好；各电器之间连接采纳标准接插件，先接各电加热器与电缆上的接插头后接电缆另一端与总电缆的分线盒。

??????? 3、司钻操纵箱热风机（简称热风机）：安装、撤除前需断电；热风机安装在司钻操纵箱箱壁上；采纳专用电缆先接热风机与热风机电缆的分线盒，再接热风机电源电缆与电路柜相应端子。安装完毕，对照安装平面图，确保各部件安装正确。

??????? （四）上下气瓶自动放水装置

??????? 由装置本体220V输出端引出一根YCW2×1.5 mm2电缆，引至单调房内，在上下气瓶排水口处安装一个自动放水装置，自动放水部分即安装完毕。

??????? （五）柴油防结蜡部分安装

??????? 高架罐上开孔Φ80mm，以4套M8×45螺栓固定加热元件，在加热元件上固定两组散热片，插入人孔内固定人孔盖。就地接220V交流电源；在机台附近的柴油管线上安装一台立式加热器，就地接好220V交流电源。

??????? （六）节流管汇防冻装置的安装

??????? 由装置本体220V输出端引出一根YCW2×2.5 mm2电缆，按安装平面图所示位置接到钻台附近，与电热带连接。按1:1.5-3的比例在节流管汇上缠绕电热带，缠完后电热带另一端接终端接头。缠绕均匀，不打死弯，不重叠。在电热带外面的保温层厚度不小于40mm。

??????? 二、操作方法

??????? （一）?锅炉部分

??????? 1、预备工作：细心阅读说明书并熟悉各部分构造、部件及工艺流程；对照接线图检查连线是否正确。

??????? 2、根本操作：打开各开关，查看各指示灯的指示状态；由上水管线向储水罐内加水，当闪光报警发出储水罐水位高报警时，及时停泵；撤除上水管线，放空泵及管线内水，以防冻坏泵和管线；接好进油管线，打开进油阀门。

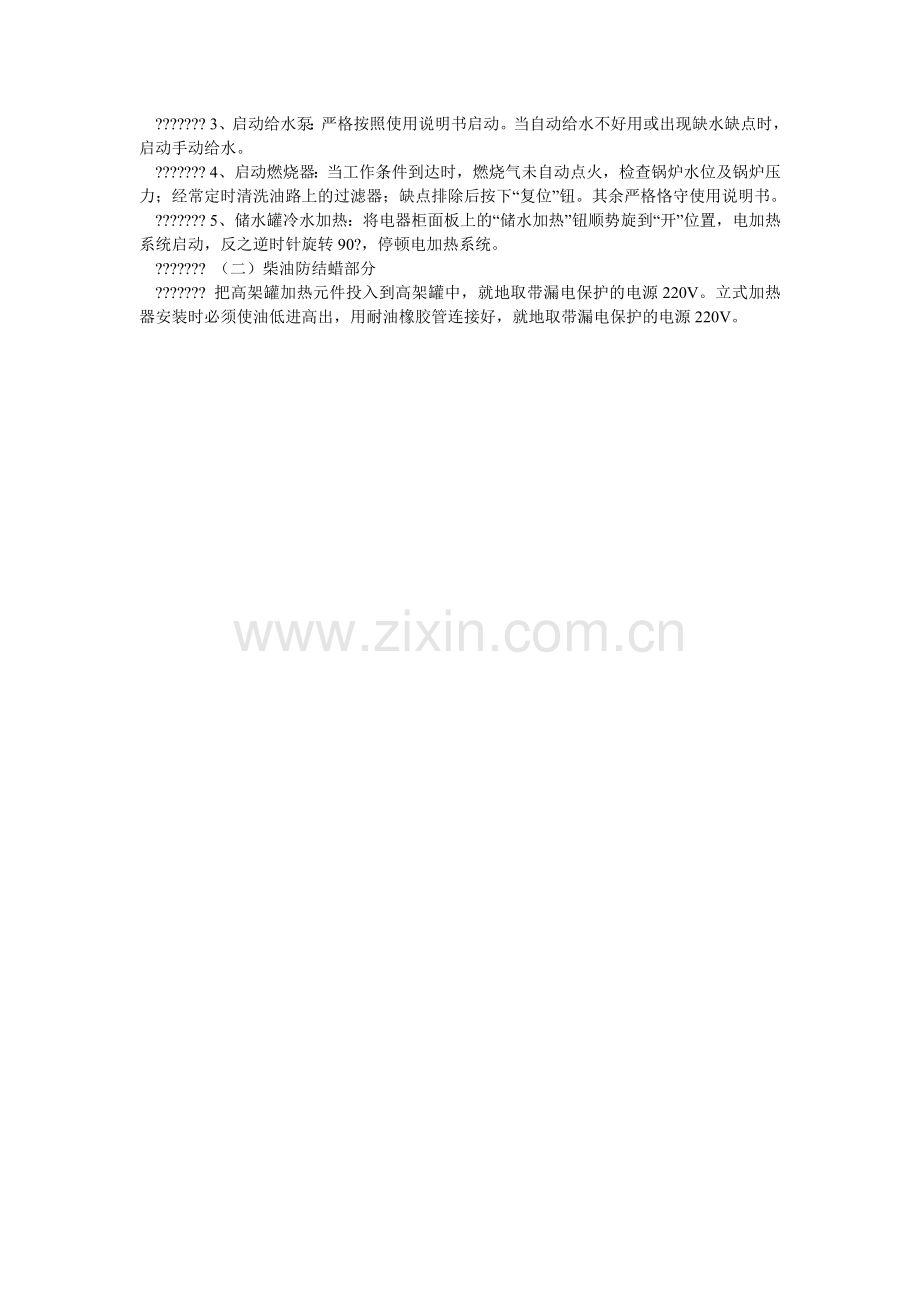

??????? 3、启动给水泵：严格按照使用说明书启动。当自动给水不好用或出现缺水缺点时，启动手动给水。

??????? 4、启动燃烧器：当工作条件到达时，燃烧气未自动点火，检查锅炉水位及锅炉压力；经常定时清洗油路上的过滤器；缺点排除后按下“复位”钮。其余严格恪守使用说明书。

??????? 5、储水罐冷水加热：将电器柜面板上的“储水加热”钮顺势旋到“开”位置，电加热系统启动，反之逆时针旋转90?，停顿电加热系统。

??????? （二）柴油防结蜡部分

??????? 把高架罐加热元件投入到高架罐中，就地取带漏电保护的电源220V。立式加热器安装时必须使油低进高出，用耐油橡胶管连接好，就地取带漏电保护的电源220V。
