轴承知识培训课件.pptx

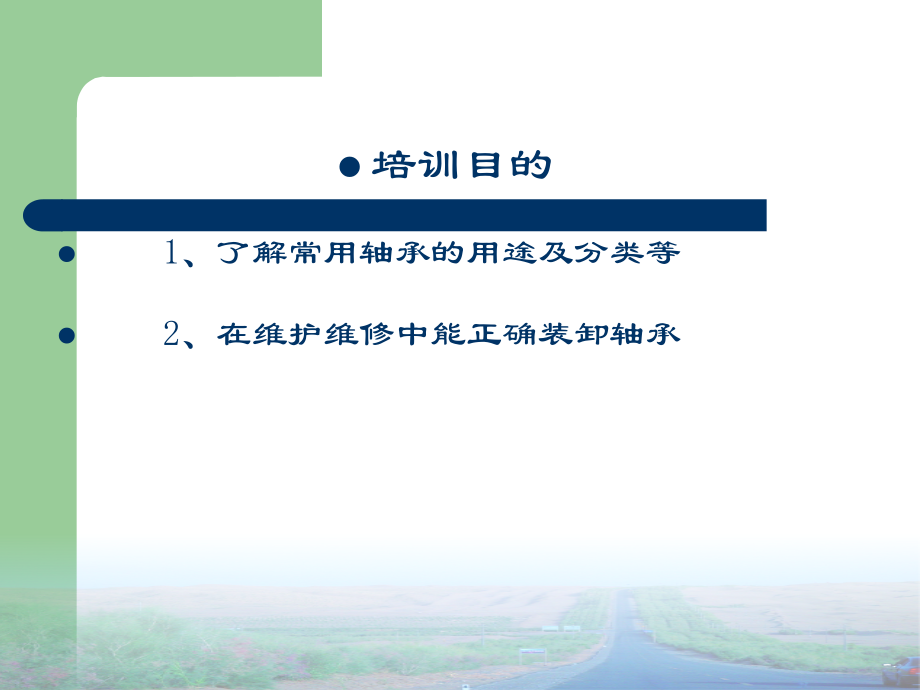

,#,培训目的,1,、了解常用轴承的用途及分类等,2,、在维护维修中能正确装卸轴承,目录,一、轴承的作用,二、轴承的分类,三、滑动轴承,四、滚动轴承,五、轴承的选型,六、轴承的安装与拆卸,轴承的作用,轴承的作用,1,、支撑轴及轴上零件，保持轴的旋转精度；,2,、减少转子在旋转过程中的摩擦和磨损；,二、轴承的分类,1.,根据摩擦性质，轴承分为：,滑动摩擦轴承和滚动摩擦轴承,轴承的分类,2.,按受载方向不同，分为,：,向心轴承（径向轴承）：,向心推力轴承,（径向止推轴承）：,推力轴承（止推轴承）：,承受径向力,承受轴向力,承受径向力和轴向力,径向滑动轴承,推力滑动轴承,滚动轴承（向心轴承）,滚动轴承（推力轴承）,轴承的分类,三、滑动轴承,主要用于工作转速特高、支承要求特精、特重型、承受具大冲击、须成剖分式等特殊工作条件。,滑动轴承,1.,滑动轴承的构造与特点,结构：由轴承座、轴承盖、轴瓦、连接螺栓等组成,特点：,、承载能力大，耐冲击；,、工作平稳，噪音低；,、结构简单，径向尺寸小，轴向尺寸大。,滑动轴承的应用场合：,、高速、高精度、重载的场合；如汽轮发电机、水轮发电机、机床等；,、极大型的、极微型的、极简单的场合；,、结构上要求剖分的场合；如曲轴轴承；,、受冲击与振动载荷的场合；如轧钢机。,滑动轴承,常用径向滑动轴承分,2,类,整体式径向滑动轴承,剖分式径向滑动轴承,螺纹孔,轴承座,轴承盖,联接螺栓,剖分轴瓦,榫,口,轴承,轴承座,特点：,结构简单，成本低廉，但轴套磨损后轴承间隙过大无法调整，不便装拆粗重的轴,。,应用：,低速、轻载或间歇性工作的机械中,。,特点：,轴承装拆方便，轴瓦磨损后便于调整轴承间隙。,应用：,工作转速特高、支承要求特精、承受具大冲击、须成剖分式等,滑动轴承,1.,滚动轴承的构造,滚动轴承的典型结构如图所示,通常由外圈、内圈、滚动体和保持架,4,组成。内圈装在轴颈上,外圈装在轴承座孔内,多数情况下内圈与轴一起转动,外圈保持不动。,工作时,滚动体在内外圈间滚动,保持架将滚动体均匀地隔开,以减少滚动体之间的摩擦和磨损。,四、滚动轴承,滚动轴承,滚动轴承,1,、,球轴承,承载能力低，极限转速高,滚子轴承,承载能力高，极限转速低,在外廓尺寸相同的条件下，滚子轴承比球轴承的承载能力和耐冲击能力都好，但球轴承摩擦小、高速性能好。,球轴承,滚子轴承,滚动轴承,2,、,圆锥滚子轴承,可以同时承受径向载荷及轴向载荷。外圈可分离，安装时可调整轴承的游隙。一般成对使用。,滚动轴承,3,、,推力轴承,只能承受轴向载荷。为了防止钢球与滚道之间的滑动，工作时必须加一定的轴向载荷。高速时离心力大，钢球与保持架摩擦，发热严重，寿命降低，故极限转速很低。,滚动轴承,4,、,推力圆柱滚子轴承,推力圆柱滚子轴承可以用于承受单向的轴向载荷，它比推力球轴承的轴向承载能力大得多。并且刚性大，占用轴向空间小。推力圆柱滚子轴承适用于转速低的场合。推力圆柱滚子轴承与推力调心滚子轴承、推力圆锥滚子轴承和推力滚针轴承常统称为推力滚子轴承。,滚动轴承,5.,常用滚动轴承的代号,滚动轴承代号是用字母加数字来表示轴承结构、尺寸、公差等级、技术性能等特征的产品符号。国家标准,GB/T272-93,规定轴承的代号由三部分组成：,前置代号,（字母）,基本代号,（数字、字母）,后置代号,（字母,+,数字）,轴承分部件代号,密封与防尘代号,五 四 三 二 一,类型代号,宽度系列代号,直径系列代号,内径代号,保持架及材料代号,特殊轴承材料代号,公差等级代号,内部结构代号,游隙代号,其他代号,滚动轴承,常见轴承的基本类型代号,滚动轴承,轴承类型,代号,轴承类型,代号,调心球轴承,1,角接触球轴承,7,调心磙子轴承,2,推力磙子轴承,8,圆锥磙子轴承,3,推力圆锥磙子轴承,9,双列深沟球轴承,4,圆柱磙子轴承,N,推力球轴承,5,滚针轴承,NA,深沟球轴承,6,外球面球轴承,U,6103,：,6,深沟球轴承，,1,特轻系列，,03,内径,d,=17mm,，公差等级为,0,级，游隙组为,0,组；,6308,：,6,深沟球轴承，,3,中系列，,08,内径,d,=40mm,，,公差等级为,0,级，游隙组为,0,组；,7214AC/P4,：,7,角接触球轴承，,2,轻系列，,14,内径,d,=70mm,，公差等级为,4,级，游隙组为,0,组；,N105/P5,：,N,圆柱滚子轴承，,1,特轻系列，,05,内径,d,=20mm,，公差等级为,5,级，游隙组为,0,组；,30213,：,3,圆锥滚子轴承，,2,轻系列，,13,内径,d,=65mm,，,0,正常宽度,(0,不可省略,),，公差等级为,0,级；,滚动轴承,选用原则：,1,、球轴承比滚子轴承的极限转速高，应优先选用球轴承；,2,、在高速时，以选用超轻、特轻及轻系列的轴承（内径相同 时，外径越小，滚动体就越轻小，产生的离心惯性力也小）；,3,、保持架的材料对轴承转速影响极大，实体保持架比冲压保持架允许有更高一些的转速；,4,、推力轴承的极限转速很低，当工作转速高时，若轴向载荷不是十分大，可以采用角接触球轴承来承受纯轴向力；,5,、若工作转速超过了轴承样本，可以用提高公差等级、适当增大游隙、选用循环冷却等方法。,轴承选型,五、滚动轴承的安装与拆卸,装拆滚动轴承时，要特别注意以下两点：,1,、不允许通过滚动体来传力，以免使滚道或滚动体造成损伤。,2,、由于轴承的配合较紧，装拆时应使用专门的工具。,轴承拆卸,拉拔器应卡住轴承内环均匀用力,如果拉拔器不能卡在轴承内环，就很可能对轴承造成伤害，为了尽量小损坏轴承，可以一边拉拔轴承一边旋转拉拔器,轴承拆卸,轴承拆卸,问题与建议？,谢谢！,
