轴的改错习题大全.pptx

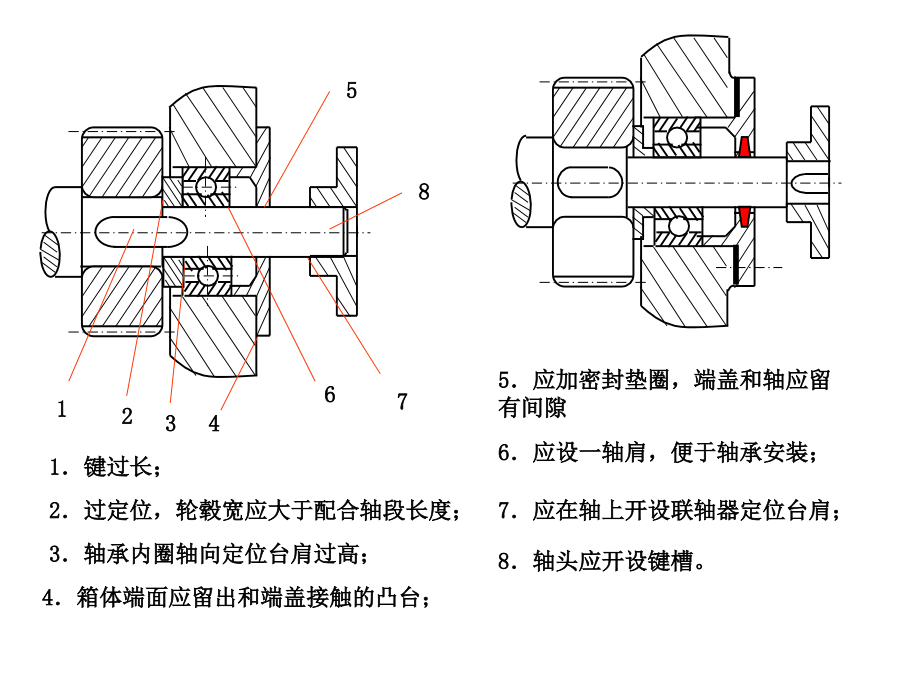

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,习 题 课,轴的结构分析,2,3,4,5,6,7,8,1,1,键过长；,2,过定位，轮毂宽应大于配合轴段长度；,3,轴承内圈轴向定位台肩过高；,4,箱体端面应留出和端盖接触的凸台；,5,应加密封垫圈，,端盖和轴应留有间隙,6,应设一轴肩，便于轴承安装；,7,应在轴上开设联轴器定位台肩；,8,轴头应开设键槽。,定位轴肩过高,键的长度太短,两个键应在同一母线上,齿轮右端没有定位,该传动件不能装入,安装右轴承的轴段应设一轴肩,右轴承与右边的传动件之间应有一个端盖，且有一个密封装置,该处轴端应短于皮带轮左端面,皮带轮右端未轴向定位,皮带轮没有周向定位,端盖轴孔处未密封,接合面没有密封圈和调整垫片,轴承内圈没有定位,齿轮左右端面没有轴向定位,齿轮没有周向定位,联轴器左端无轴端挡圈,联轴器无周向固定（缺键）,联轴器右端无轴向固定,套筒过高,轴头长度等于轮毂宽度,齿轮无周向固定（缺键）,定位轴肩过高,缺调整垫片,轴承端盖与轴之间应留有间隙,左端轴承内圈和套筒装不上,与齿轮轮毂相配的轴头长度应小于轮毂长度,齿轮没有周向固定,定位轴肩过高,左端轴承应的窄边应与右端轴承的窄边相对安装,端盖孔与轴径间无间隙；,端盖无密封油毡,多一个套筒，并与轴承端盖接触；,无定位轴肩,无键槽,轴承端盖与箱体间无调整密封垫片；,推力轴承应成对使用，宽边相对或者窄边相对安装；轴承剖面线内、外圈不一致。,轴长应比轮毂短,键槽过长,例,4,：指出下图中的结构错误，并简单说明错误原因。,答：此题中的错误主要有：,装轴承段不需用螺母定位；,轴肩过高，轴承无法拆卸；,齿轮轴向不能定位；,齿轮无法装配；,精加工轴过长，轴承不好装拆；,轴承端盖和轴之间应留有间隙；,联轴器无法轴向定位；,键槽应开在同一母线上；,齿轮周向无定位；,轴承和轴颈之间属于过盈配合，不需键联接。,2,3,4,5,6,7,8,1,1,键过长；,2,过定位，轮毂宽应大于配合轴段长度；,3,轴承内圈轴向定位台肩过高；,4,箱体端面应留出和端盖接触的凸台；,5,应加密封垫圈，,端盖和轴应留有间隙,6,应设一轴肩，便于轴承安装；,7,应在轴上开设联轴器定位台肩；,8,轴头应开设键槽。,轴承端盖与箱体间无调整垫片；键顶部与键槽顶部接触；两键槽不在轴的同一母线上；端盖孔与轴径间无间隙；多键槽；轴的长度等于轮毂长度；无定位轴肩；轴承未相对安装；轴颈长度与端盖相接触；无挡油环。,端盖孔与轴径间无间隙；,端盖无密封油毡,多一个套筒，并与轴承端盖接触；,无定位轴肩,无键槽,轴承端盖与箱体间无调整密封垫片；,推力轴承应成对使用，宽边相对或者窄边相对安装；轴承剖面线内、外圈不一致。,轴长应比轮毂短,键槽过长,例,4,：指出下图中的结构错误，并简单说明错误原因。,答：此题中的错误主要有：,装轴承段不需用螺母定位；,轴肩过高，轴承无法拆卸；,齿轮轴向不能定位；,齿轮无法装配；,精加工轴过长，轴承不好装拆；,轴承端盖和轴之间应留有间隙；,联轴器无法轴向定位；,键槽应开在同一母线上；,齿轮周向无定位；,轴承和轴颈之间属于过盈配合，不需键联接。,无砂轮越程槽；轴肩高于轴承内圈定位高度；轴头长度等于轮毂长度；无定位轴肩；无定位轴肩；无键槽；轴头长度过长。,
