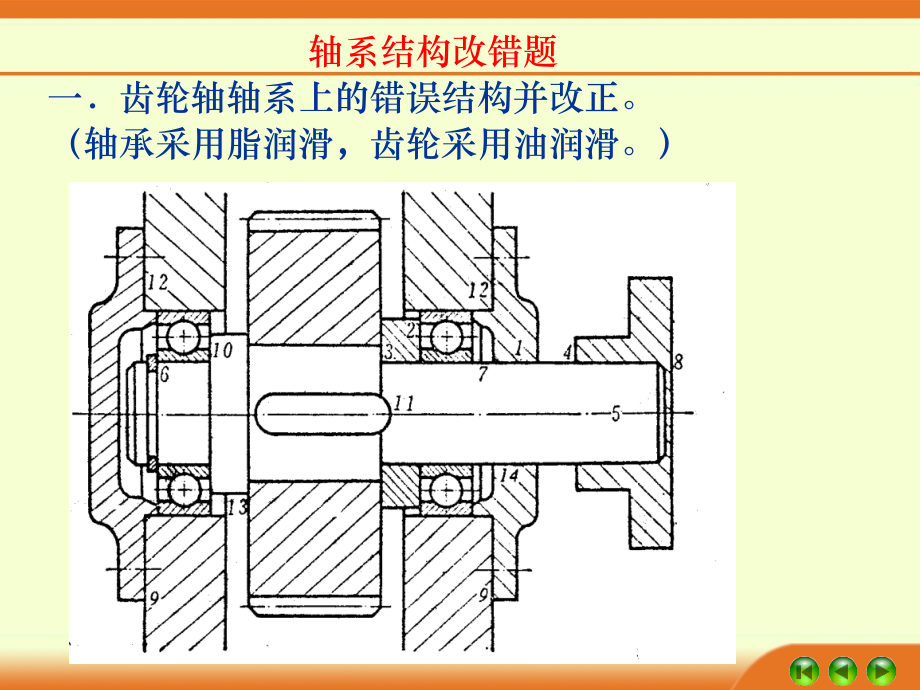

,轴改错习题课,轴系结构改错题,一齿轮轴轴系上的错误结构并改正。,（轴承采用脂润滑，齿轮采用油润滑。）,轴系结构改错题,1),轴与端盖接触；,2),套筒与轴承外圈接触；,3),套筒顶不住齿轮；,4),联轴器没轴向固定及定位；,5),联轴器没周向固定；,6),此弹性圈没有用。,1.,转动件与静止件接触,2.,轴上零件未定位、固定,轴系结构改错题,3.,工艺不合理,(,属加工方面,),7),精加工面过长，且装拆轴承不便；,8),联轴器孔未打通；,9),箱体端面加工面与非加工面没有分开；,11),键过长，套筒无法装入。,10),轴肩太高，无法拆卸轴承,；,12),无调整垫片，无法调整轴承间隙。,轴系结构改错题,4.,润滑与密封问题,13),轴承脂润滑无挡油环；,14),轴承与轴直接接触且无密封。,轴系结构改错题,二,锥齿轮轴系结构中的错误，并画出正确结构结构图，锥齿轮为油润滑，滚动轴承为脂润滑。,轴系结构改错题,轴系结构改错题,1,零件的固定,(1),轴承外圈不定位不固定,;,(2),其轴端装联轴器时，没有轴向定位轴肩。,2.,调整与预紧,(3),无垫片，不能调整轴承游隙。无套杯及垫片结构，不能调整锥齿轮的位置。,轴系结构改错题,3,.,转动件与固定件接触摩擦,(4),端盖固定而轴转动，应该有间隙。,4.,加工与装配,(5),箱体端面的加工部份与不加工部分没分开。,(6),缺台阶，使精加工面过长，且装拆轴承时压配距离过长，不方便。,轴系结构改错题,(7),凹进去太少，齿加工不方便。,4.,加工与装配,(8),端盖的端面加工部分与不加工部分没有分开。,(9),锥齿轮直径大，箱体孔直径小，锥齿轮轴不能装入,(,设箱体是整体式不是剖分式,),。,轴系结构改错题,(10),轴的此种结构使前轴承装不进去。,4.,加工与装配,(11),键的位置不正确，使端盖装不进去。,5.,润滑与密封,(12),缺挡油盘。,(13),缺注油孔。,(14),缺密封。,轴系结构改错题,6.,结构刚度,(15),轴承支点距离约为锥齿轮悬臂端伸出距离的,2,倍，为保证轴系的运转刚度，支点距不宜过小。,轴系结构改错题,三,齿轮轴系结构中的错误，并画出正确结构结构图，齿轮为油润滑，滚动轴承为脂润滑。,轴系结构改错题,1,缺少密封圈。,2,套筒高过轴承内圈，应加挡油环。,3,轴长应短于轮毂长度，保证轴套压紧齿轮,。,4,联轴器没有轴向定位。,5,联轴器没有周向定位。,6,不需要弹性挡圈。,轴系结构改错题,7,轴与轴承端盖接触。,8,联轴器没打通。,9,箱体应设凸台，缺少调整垫片。,10,轴肩高过轴承内圈，应加上挡油环。,11,键太长。,12,整体式箱体不方便装拆。,
