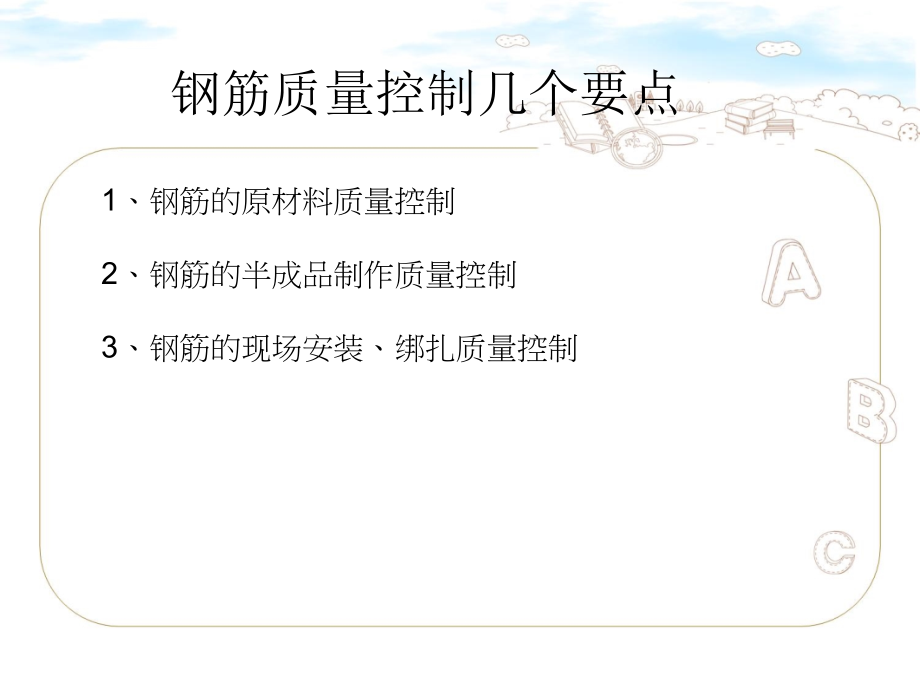

按一下以編輯母片標題樣式,按一下以編輯母片,第二層,第三層,第四層,第五層,#,按一下以編輯母片標題樣式,按一下以編輯母片,第二層,第三層,第四層,第五層,#,按一下以編輯母片標題樣式,按一下以編輯母片,第二層,第三層,第四層,第五層,#,按一下以編輯母片標題樣式,按一下以編輯母片,第二層,第三層,第四層,第五層,#,按一下以編輯母片標題樣式,按一下以編輯母片,第二層,第三層,第四層,第五層,#,钢筋质量控制几个要点,1,、钢筋的原材料质量控制,2、钢筋的半成品制作质量控制,3、钢筋的现场安装、绑扎质量控制,一、钢筋原材料质量控制,1,、钢筋的品牌确定,2,、,钢筋的外观质量控制,3,、,钢筋的吊牌、质量证明、合格证核查,4,、钢筋的,直径和重量检测,5,、现场抽样复试,一、钢筋品牌确定,根据我司与施工单位的施工合同确定，钢筋一般选用大钢厂，如重钢、宝钢、首钢、水钢、达钢、威钢、昆钢、攀钢等。,钢筋外观检查,钢筋应平直、无损伤，表面不得有裂纹、油污、颗粒状或片状老锈,钢筋进场检验吊牌,不合格钢筋悬挂方式,，是用铁丝扎的,合格钢筋铭牌正确悬挂方式,，用钢钉固定在钢筋上的,运输工程中损坏，铭牌悬挂方式不能作为认定钢筋不合格的依据,钢筋进场质量证明文件,钢筋进场复检报告,认识钢筋型号和规格的方法,钢筋牌号以阿拉伯数字或阿拉伯数字加英文字母表示，,HRB335,、,HRB400,、,HRB500,分别以,3,、,4,、,5,表示，,HRBF335,、,HRBF400,、,HRBF500,分别以,C3,、,C4,、,C5,表示。厂名以汉语拼音字头表示。公称直径毫米数以阿拉伯数字表示,用游标卡尺量测钢筋直径,钢筋直径检查,公称直径,内径,d,(mm),公称,尺寸,允许,偏差,6,5.8,0.3,8,7.7,0.4,10,9.6,12,11.5,14,13.4,0.4,16,15.4,18,17.3,20,19.3,0.5,22,21.3,25,24.2,28,27.2,0.6,32,31.0,36,35.0,钢筋直径检查允许偏差,用电子秤称钢筋实际重量,钢筋实际重量与理论重量的偏差,(%,）计算,:,试样实际总重量,（试样总长度*理论重量）,重量偏差,=,试样总长度*理论重量,*,100%,钢筋实际重量与理论重量的允许偏差应符合下表规定,公称直径,/mm,实际重量与理论重量的偏差,/%,612,7,1420,5,2250,4,钢筋的现场取样,钢筋在以上几项检查合格后，会同监理、业主、施工单位进行现场取样，一般钢筋取样规定：同厂家、同规格、同型号、同批次的,60,吨钢材为一批，少于,60,吨的按一批计。,取样完成后由现场监管和监理单位、施工单位已到随样送检至甲方指定检测机构。（一般为江津区质量检测中心）,钢筋进场复检报告,钢筋的制作质量控制,1,、钢筋加工机械,2,、钢筋制作的半成品保护,钢筋调直机,钢筋弯曲机,钢筋切断机,钢筋套丝机,钢筋加工机械,钢筋制作的半成品保护,加工好的钢筋用雨布盖好，防止生锈,.,钢筋加工,1,受力钢筋的弯钩和弯折,;,HPB235 级钢筋末端应作 180弯钩，其弯弧内直径不应小于钢筋直径的 2.5 倍，弯钩的弯后平直部分长度不应小于钢筋直径的 3 倍,2,当设计要求钢筋末端需作 135弯钩时，HRB335 级、HRB400 级钢筋的弯弧 内直径不应小于钢筋直径的4 倍，弯钩的弯后平直部分长度应符合设计要求；,3 钢筋作不大于90的弯折时，弯折处的弯弧内直径不应小于钢筋直径的5 倍,箍筋弯钩的弯弧内直径除应满足不小于受 力钢筋直径；,2,箍筋弯钩的弯折角度,:,对一般结构，不应小于,90,；对有抗震等要求的结构，应为,135,；,3,箍筋弯后平直部分长度,:,对一般结构，不宜小于箍筋直径的,5,倍；对有抗震等 要求的结构，不应小于箍筋直径的,10,倍。,钢筋加工的允许偏差,项 目,允许偏差(mm),受力钢筋顺长度方向全长的净尺寸 10,弯起钢筋的弯折位置 20,箍筋内净尺寸,5,焊接法,搭接法,机械连接,钢筋连接,钢筋搭接焊长度,钢筋牌号 焊缝型式 帮条长度,单面焊 ,8d,HPB235,双面焊 ,4d,HRB335,单面焊 ,10d,HRB400,双面焊 ,5d,RRB400,注：,d,为主筋直径,(mm),钢筋套筒链接，外留丝口不能超过,3,个,梁钢筋安装,梁截面尺寸,250,宽,梁骨架截面尺寸,170,宽,理论应该是,200,宽,主筋间距不均匀,.,箍筋间距均匀，绑扎顺直，无倾斜,.,拉勾梅花型布置，全数绑扎,.,腰筋排布均匀,钢筋绑扎中搭接长度不够,应对丝口采取保护措施,.,重庆地区空气湿润，且降雨频繁，钢筋生锈速度块，应在短时间内隐蔽,梁上部二排筋与面筋之间用钢筋隔开,.,梁侧面加垫块保证两侧保护层厚度,.,梁底模与钢筋骨架直接接触，未设置垫块，浇筑后成品易漏筋,板钢筋安装,板筋间距均匀,扎丝均为满绑,板筋排布顺直,.,板筋搭接长度需满足要求,满足,板筋负筋未绑扎在梁上，易偏位,.,板筋搭接,板筋不平顺,板筋马凳支撑,柱筋安装,保护层橡胶圈，保证保护层厚度,.,扎丝均为满绑,.,主筋排布不均匀,.,箍筋绑扎均匀,.,混凝土浇筑过程中没有对钢筋进行保护。,处理措施：用钢刷子将钢筋上的混凝土刷干净,.,预防措施：浇注混凝土前，将钢筋用胶带缠住，浇注完成后，褪去胶带,柱包梁位置梁钢筋发生偏移。解决方案将梁钢角筋校正或加构造筋,Thank You,！,
