钢筋平法配筋计算讲解按03G101修.pptx

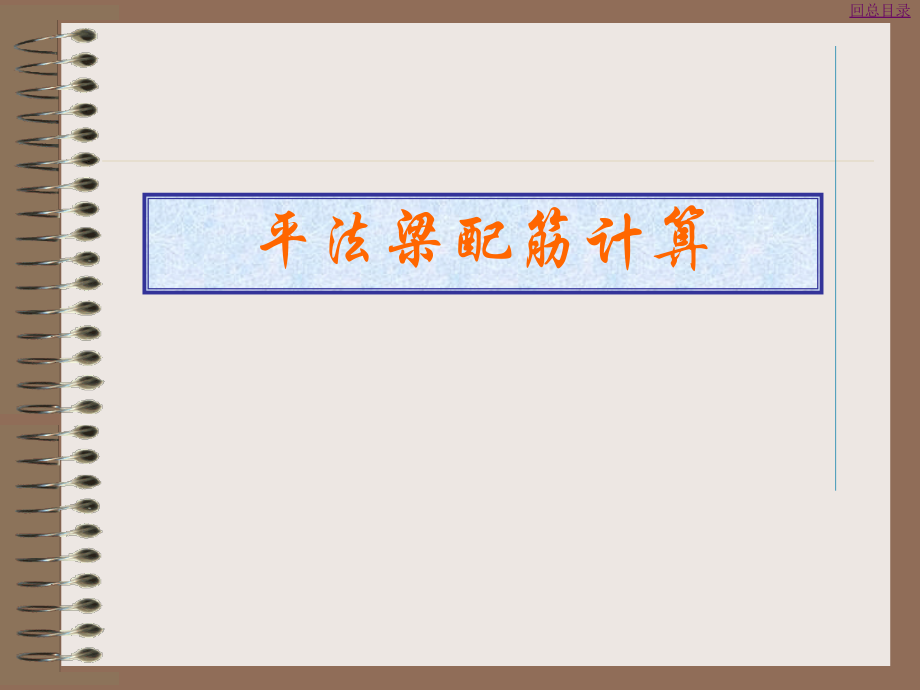

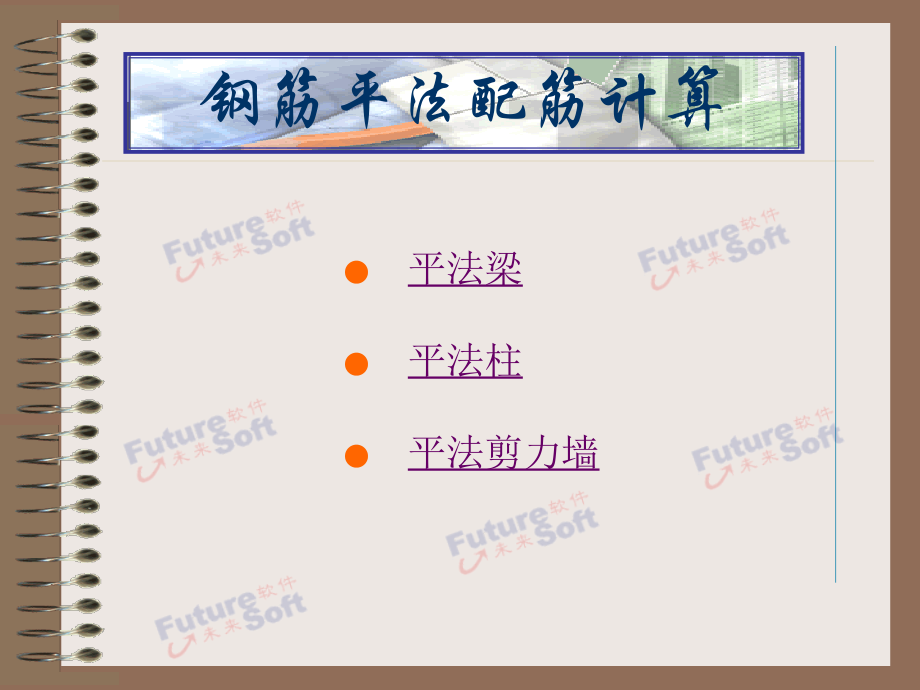

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,钢筋平法配筋计算,平法梁,平法柱,平法剪力墙,平法梁配筋计算,回总目录,梁的平面注写包括集中标注与原位标注，集中标注表达梁的 通用数值，原位标注表达梁的特殊数值。,下面以一个实例具体介绍梁配筋的计算规则：,集中标注包括梁编号、梁截面尺寸、箍筋、通长筋或架立筋配置、梁侧面纵向构造钢筋或受扭钢筋配置、梁顶面标高高差（该项为选注）。,原位标注内容包括梁支座上部纵筋（该部位含通长筋在内所有纵筋）、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某跨时标注的数值。,返回,集中标注表示：,框架梁,KL1,，,3,跨，一端有悬挑,截面为,300*600,；箍筋为,I,级钢筋，直径,8,，加密区间距为,100,，非加密区间距为,200,，均为两肢箍；上部通长筋为,2,根直径,22,的二级钢；,原位标注表示：,支座,1,上部纵筋为,4,根直径,22,的二级钢，支座,2,两边上部纵筋为,6,根直径,22,的二级钢分两排，上一排为,4,根，下一排为,2,根；第一跨跨距,3600,，下部纵筋为,3,根直径,18,的二级钢，全部伸入支座，；第二跨跨距,5800,，下部纵筋为,4,根直径,18,的二级钢，全部伸入支座；以后类推。,返回,梁配筋图如下：,说明：,1.Lae,：纵向受拉钢筋抗震锚固长度（任何情况下不得小于,250mm),Ln,：梁净跨,;Hc,：柱截面沿框架方向的高度,2.,一级抗震加密区,=2Hb,，二至四级,=1.5Hb,返回,手工计算结果如下：,上部通长筋,2b22:,（端支座根据,03G101,第,54,页锚固判断：,0.4LaeHc=400=Hn/3),=200+,(1000-100)+(3200-500)/3,=200+1800,考虑相邻纵筋连接接头需错开，纵筋要分两部分计算：,基础部分：,6b25:,L2=,底部弯折,+,基础高,+,基础顶面到上层接头的距离,+,纵筋交错距离,=200+,(1000-100)+(3200-500)/3+Max(35d,500,),=200+2675,1800,200,2675,200,返回,二层,：,12b25:L1=L2=,层高,-,本层楼面距接头距离,+,上层楼面距接头距离,=3200-Max(Hn/6,Hc,500)+Max(Hn/6,Hc,500),=3200-550+550,=3200,三层：,12b25:L1=L2=,层高,-,本层楼面距接头距离,+,上层楼面距接头距离,=3200-Max(Hn/6,Hc,500)+Max(Hn/6,Hc,500),=3200-550+550,=3200,12b25:L1=L2=,层高,-,基础顶面距接头距离,+,上层楼面距接头距离,=3200-Hn/3+Max(Hn/6,Hc,500),=3200-900+550,=2850,2850,3200,3200,一层,：,返回,2b25:L1=,层高,-,本层楼面距接头距离,-,梁高,+,柱头部分,=3200-Max(Hn/6,Hc,500)-500+Hb-BHC+1.5Lae-(Hb-BHC),=,3200 550-500+(500-25),+,1.5*35*25-(500-25),=2625+838,顶层：,2625,838,2b25:L2=,层高,-,（本层楼面距接头距离,+,本层相邻纵筋交错距离）,-,梁高,+,柱头,=3200-(Max(Hn/6,Hc,500)+Max(35d,500)-500+Hb-BHC+1.5Lae-(Hb-BHC),=,3200-(550+35*25)-500+(500-25),+,1.5*35*25-(500-25),=1750+838,1750,838,柱外侧纵筋,4b25:,返回,4b25:L2=,层高,-,（本层楼面距接头距离,+,本层相邻纵筋交错距离）,-,梁高,+,柱头,=3200-(Max(Hn/6,Hc,500)+Max(35d,500)-500+Hb-BHC+12d,=,3200-(550+35*25)-500+(500-25),+12*25,=1750+300,1750,300,B,边,550-2*30+2*8=506,H,边,550-2*30+2*8=506,506,506,箍筋尺寸：,柱内侧纵筋,8b25:,4b25:L1=,层高,-,本层楼面距接头距离,-,梁高,+,柱头部分,=3200-Max(Hn/6,Hc,500)-500+Hb-BHC+12d,=,3200-550-500+500-25,+,12*25,=2625+300,2625,300,返回,箍筋加密区范围,(03G101-1,）,返回,箍筋根数：,一层：加密区长度,=Hn/3+Hb+max(,柱长边尺寸，,Hn/6,，,500),=(3200-500)/3+500+550=1950,非加密区长度,=Hn-,加密区长度,=(3200-500)-1950=750,N=Round(1950/100)+Round(750/200)+1=25,二层：加密区长度,=2*max(,柱长边尺寸，,Hn/6,，,500)+Hb,=2*550+500=1600,非加密区长度,=Hn-,加密区长度,=(3200-500)-1600=1100,N=Round(1600/100)+Round(1100/200)+1=23,三、四层同二层,总根数：,N=2+25+23*3=96,根,返回,平法剪力墙配筋计算,回总目录,下面就以一个实例来计算墙的配筋：,返回,剪力墙身表达形式为,Qxx,（,x,排），括号内为墙身所配置的水平钢筋与竖向钢筋的排数（排数的规定见平法,03G101-1,第,13,页）。,剪力墙身共有三种钢筋，水平钢筋、竖向钢筋和拉筋。端柱、小墙肢的竖向钢筋构造与框架柱相同，水平钢筋的计算比较简单，拉筋尺寸及根数要依据具体设计来进行计算。,说明,:,1.,剪力墙,Q1,三级抗震,C25,砼,保护层为,15,，各层楼板厚度均为,100,2.Lae,Lle,取值按,03G101-1,规定,返回,手工计算结果如下：,基础部分纵筋：,b12,L=,基础内弯折,+,基础内高度,+,搭接长度,Lle,=240+,（,1200-100,）,+1.6*Lae,=240+,（,1200-100,）,+1.6*35*12,=240+1772,根数：,N=,排数*,Round(,墙净长,-50*2/,间距,)+1,=2*Round(5200-50*2/200)+1,=2*27,=54,1772,240,返回,一层：,L=,层高,+,上面搭接长度,Lle,=3200+1.6*Lae,=3200+1.6*35*12,=3872,根数：,N=,排数*,Round(,墙净长,-50*2/,间距,)+1,=2*Round(5200-50*2/200)+1,=2*27,=54,竖向钢筋：,3872,中间层：,返回,一层：,L=,左端柱长度,-,保护层,+,墙净长,+,左端柱长度,-,保护层,+2*,弯折,=(400-15)+5200+(400-15)+2*15d,=5970+2*15*12,=5970+180+180,根数：,N=,排数*（墙净高,/,间距,+1,）,=2*,（,3200-100,）,/200+1,）,=2*17,=34,水平钢筋：,5970,180,180,返回,一层：,L=,墙厚,-2*,保护层厚度,+2*,直径,=300-2*15+2*6,=282,根数：,N=,墙高,/,间距*墙净长,/,间距,=,（,3200-100,）,/200*,（,5200/200,）,=416,拉筋：,二层同一层,282,返回,顶层：,L=,层高,-,保护层,+,（,Lae-,板厚,+,保护层）,=3200-15+,（,35*12-100+15,）,=3185+335,根数同中间层：,N=54,竖向钢筋：,水平筋和拉筋同中间层,3185,335,返回,2009.3,THE END,
