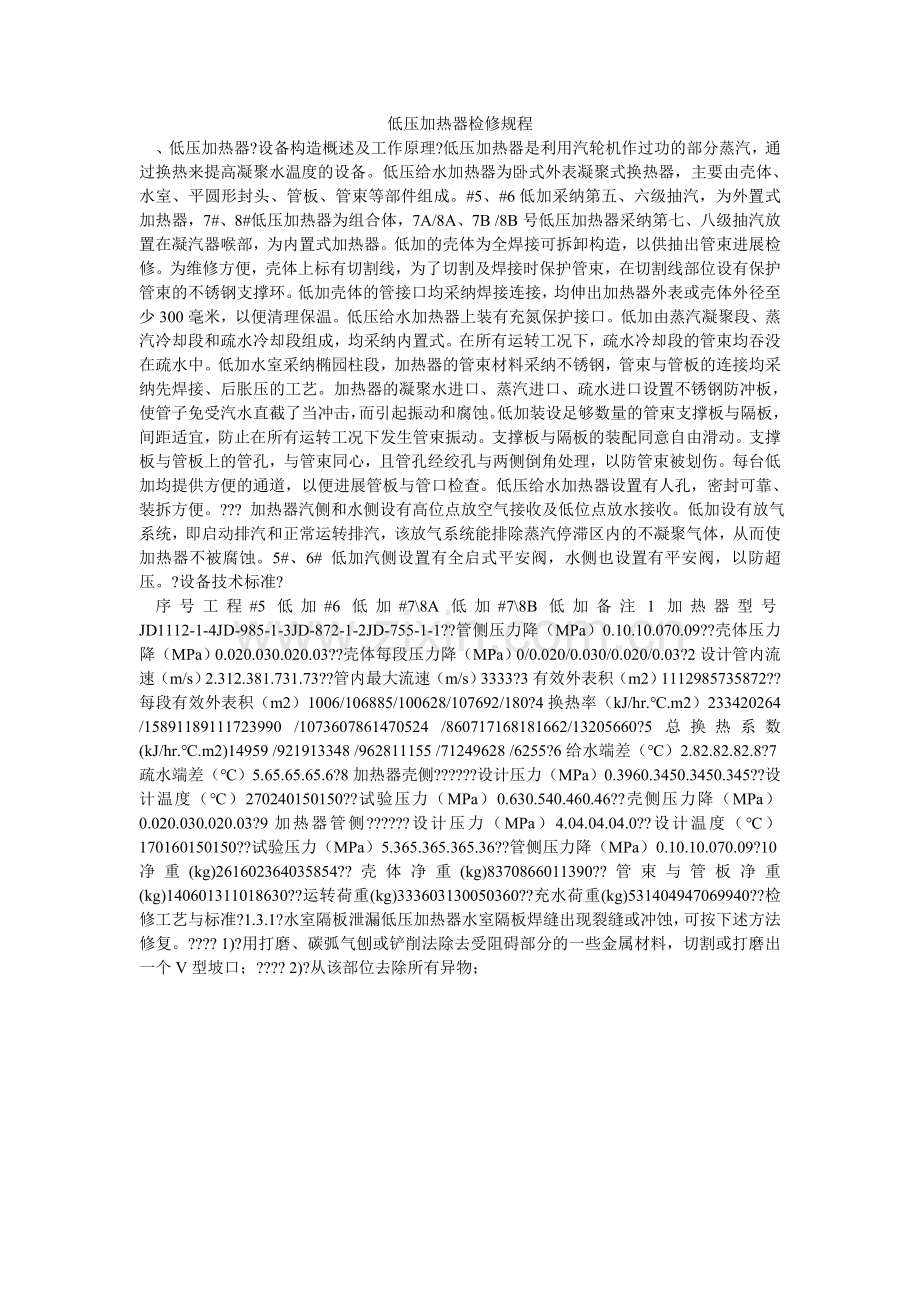

低压加热器检修规程

、低压加热器?设备构造概述及工作原理?低压加热器是利用汽轮机作过功的部分蒸汽，通过换热来提高凝聚水温度的设备。低压给水加热器为卧式外表凝聚式换热器，主要由壳体、水室、平圆形封头、管板、管束等部件组成。#5、#6低加采纳第五、六级抽汽，为外置式加热器，7#、8#低压加热器为组合体，7A/8A、7B /8B号低压加热器采纳第七、八级抽汽放置在凝汽器喉部，为内置式加热器。低加的壳体为全焊接可拆卸构造，以供抽出管束进展检修。为维修方便，壳体上标有切割线，为了切割及焊接时保护管束，在切割线部位设有保护管束的不锈钢支撑环。低加壳体的管接口均采纳焊接连接，均伸出加热器外表或壳体外径至少300毫米，以便清理保温。低压给水加热器上装有充氮保护接口。低加由蒸汽凝聚段、蒸汽冷却段和疏水冷却段组成，均采纳内置式。在所有运转工况下，疏水冷却段的管束均吞没在疏水中。低加水室采纳椭园柱段，加热器的管束材料采纳不锈钢，管束与管板的连接均采纳先焊接、后胀压的工艺。加热器的凝聚水进口、蒸汽进口、疏水进口设置不锈钢防冲板，使管子免受汽水直截了当冲击，而引起振动和腐蚀。低加装设足够数量的管束支撑板与隔板，间距适宜，防止在所有运转工况下发生管束振动。支撑板与隔板的装配同意自由滑动。支撑板与管板上的管孔，与管束同心，且管孔经绞孔与两侧倒角处理，以防管束被划伤。每台低加均提供方便的通道，以便进展管板与管口检查。低压给水加热器设置有人孔，密封可靠、装拆方便。??? 加热器汽侧和水侧设有高位点放空气接收及低位点放水接收。低加设有放气系统，即启动排汽和正常运转排汽，该放气系统能排除蒸汽停滞区内的不凝聚气体，从而使加热器不被腐蚀。5#、6# 低加汽侧设置有全启式平安阀，水侧也设置有平安阀，以防超压。?设备技术标准?

序号工程#5低加#6低加#7\8A低加#7\8B低加备注1加热器型号JD1112-1-4JD-985-1-3JD-872-1-2JD-755-1-1??管侧压力降（MPa）0.10.10.070.09??壳体压力降（MPa）0.020.030.020.03??壳体每段压力降（MPa）0/0.020/0.030/0.020/0.03?2设计管内流速（m/s）2.312.381.731.73??管内最大流速（m/s）3333?3有效外表积（m2）1112985735872??每段有效外表积（m2）1006/106885/100628/107692/180?4换热率（kJ/hr.℃.m2）233420264 /15891189111723990 /1073607861470524 /860717168181662/13205660?5总换热系数(kJ/hr.℃.m2)14959 /921913348 /962811155 /71249628 /6255?6给水端差（℃）2.82.82.82.8?7疏水端差（℃）5.65.65.65.6?8加热器壳侧??????设计压力（MPa）0.3960.3450.3450.345??设计温度（℃）270240150150??试验压力（MPa）0.630.540.460.46??壳侧压力降（MPa）0.020.030.020.03?9加热器管侧??????设计压力（MPa）4.04.04.04.0??设计温度（℃）170160150150??试验压力（MPa）5.365.365.365.36??管侧压力降（MPa）0.10.10.070.09?10净重(kg)261602364035854??壳体净重(kg)8370866011390??管束与管板净重(kg)140601311018630??运转荷重(kg)333603130050360??充水荷重(kg)531404947069940??检修工艺与标准?1.3.1?水室隔板泄漏低压加热器水室隔板焊缝出现裂缝或冲蚀，可按下述方法修复。???? 1)?用打磨、碳弧气刨或铲削法除去受阻碍部分的一些金属材料，切割或打磨出一个V型坡口；???? 2)?从该部位去除所有异物；
