电工选线口诀(3).doc

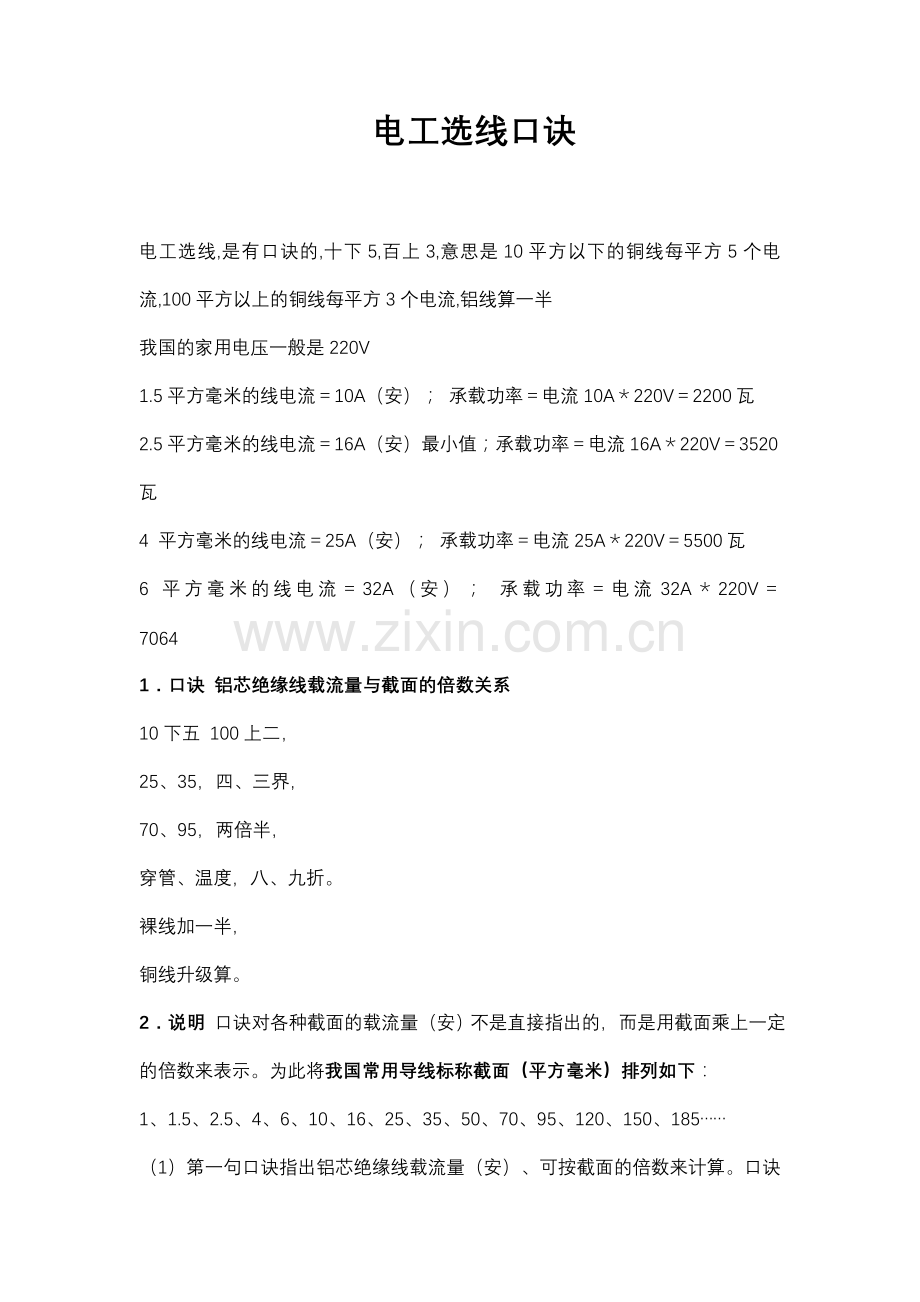

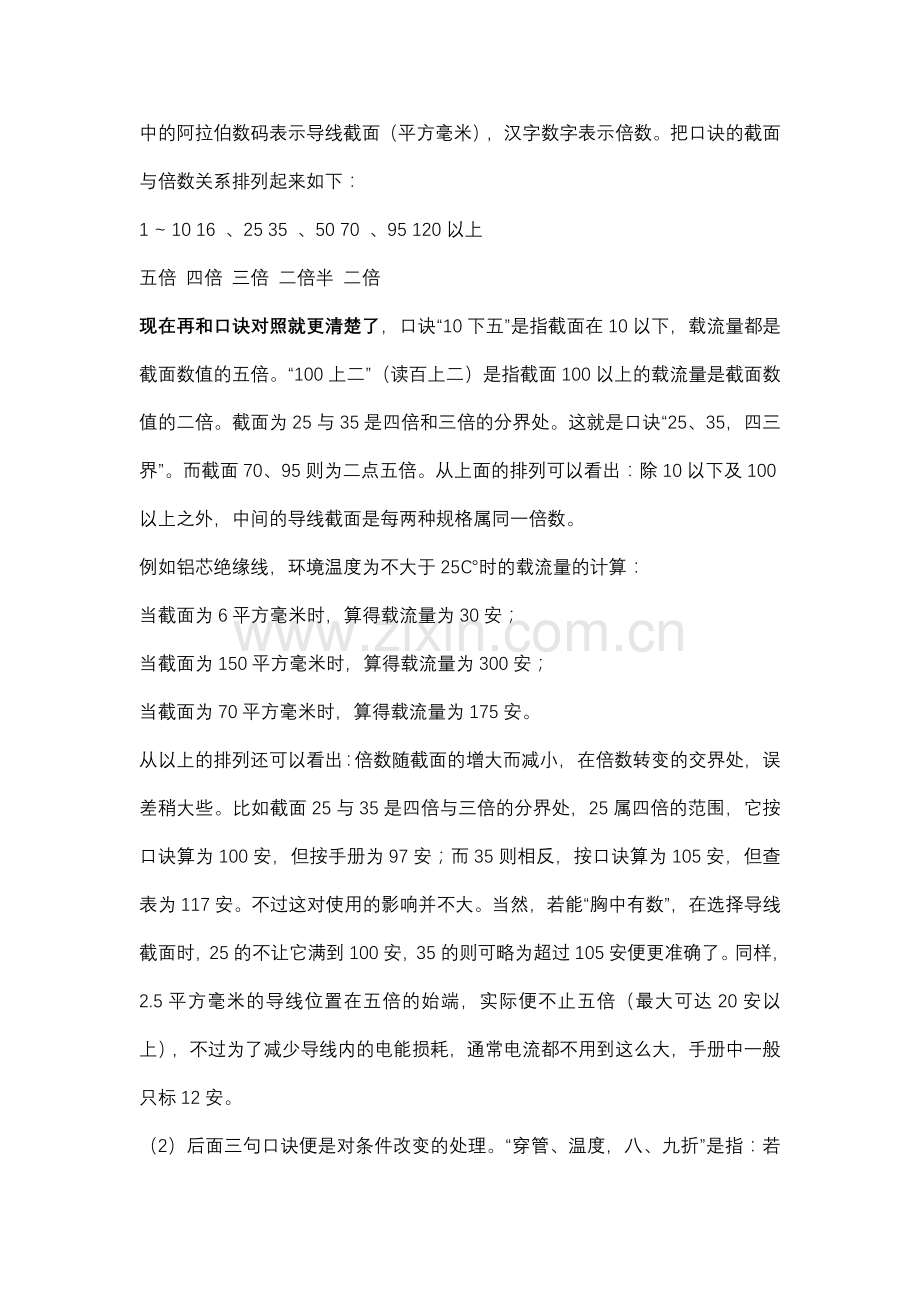

电工选线口诀电工选线,是有口诀的,十下5,百上3,意思是10平方以下的铜线每平方5个电流,100平方以上的铜线每平方3个电流,铝线算一半我国的家用电压一般是220V1.5平方毫米的线电流10A（安）； 承载功率电流10A220V2200瓦2.5平方毫米的线电流16A（安）最小值；承载功率电流16A220V3520瓦4 平方毫米的线电流25A（安）； 承载功率电流25A220V5500瓦6 平方毫米的线电流32A（安）； 承载功率电流32A220V70641口诀 铝芯绝缘线载流量与截面的倍数关系10下五 100上二，25、35，四、三界，70、95，两倍半，穿管、温度，八、九折。裸线加一半，铜线升级算。2说明 口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。为此将我国常用导线标称截面（平方毫米）排列如下：1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185（1）第一句口诀指出铝芯绝缘线载流量（安）、可按截面的倍数来计算。口诀中的阿拉伯数码表示导线截面（平方毫米），汉字数字表示倍数。把口诀的截面与倍数关系排列起来如下：1 10 16 、25 35 、50 70 、95 120以上五倍 四倍 三倍 二倍半 二倍现在再和口诀对照就更清楚了，口诀“10下五”是指截面在10以下，载流量都是截面数值的五倍。“100上二”（读百上二）是指截面100以上的载流量是截面数值的二倍。截面为25与35是四倍和三倍的分界处。这就是口诀“25、35，四三界”。而截面70、95则为二点五倍。从上面的排列可以看出：除10以下及100以上之外，中间的导线截面是每两种规格属同一倍数。例如铝芯绝缘线，环境温度为不大于25时的载流量的计算：当截面为6平方毫米时，算得载流量为30安；当截面为150平方毫米时，算得载流量为300安；当截面为70平方毫米时，算得载流量为175安。从以上的排列还可以看出：倍数随截面的增大而减小，在倍数转变的交界处，误差稍大些。比如截面25与35是四倍与三倍的分界处，25属四倍的范围，它按口诀算为100安，但按手册为97安；而35则相反，按口诀算为105安，但查表为117安。不过这对使用的影响并不大。当然，若能“胸中有数”，在选择导线截面时，25的不让它满到100安，35的则可略为超过105安便更准确了。同样，2.5平方毫米的导线位置在五倍的始端，实际便不止五倍（最大可达20安以上），不过为了减少导线内的电能损耗，通常电流都不用到这么大，手册中一般只标12安。（2）后面三句口诀便是对条件改变的处理。“穿管、温度，八、九折”是指：若是穿管敷设（包括槽板等敷设、即导线加有保护套层，不明露的），计算后再打八折；若环境温度超过25，计算后再打九折，若既穿管敷设，温度又超过25，则打八折后再打九折，或简单按一次打七折计算。关于环境温度，按规定是指夏天最热月的平均最高温度。实际上，温度是变动的，一般情况下，它影响导线载流量并不很大。因此，只对某些高温车间或较热地区超过25较多时，才考虑打折扣。例如对铝芯绝缘线在不同条件下载流量的计算：当截面为10平方毫米时，则载流量为1050.8=40安；若为高温，则载流量为1050.9=45安；若是穿管又是高温，则载流量为1050.7=35安。（3）对于裸铝线的载流量，口诀指出“裸线加一半”，即计算后再加一半。这是指同样截面裸铝线与铝芯绝缘线比较，载流量可加大一半。例如对裸铝线载流量的计算：当截面为16平方毫米时，则载流量为1641.5=96安，若在高温下，则载流量为1641.50.9=86.4安6 平方毫米的线电流32A（安）； 承载功率电流32A220V706410平方毫米以下的铜线每平方毫米5A11-99平方毫米的铜线每平方毫米4A100平方毫米以上的铜线每平方毫米3A铝线则在上面的数值后除以2，即一半
