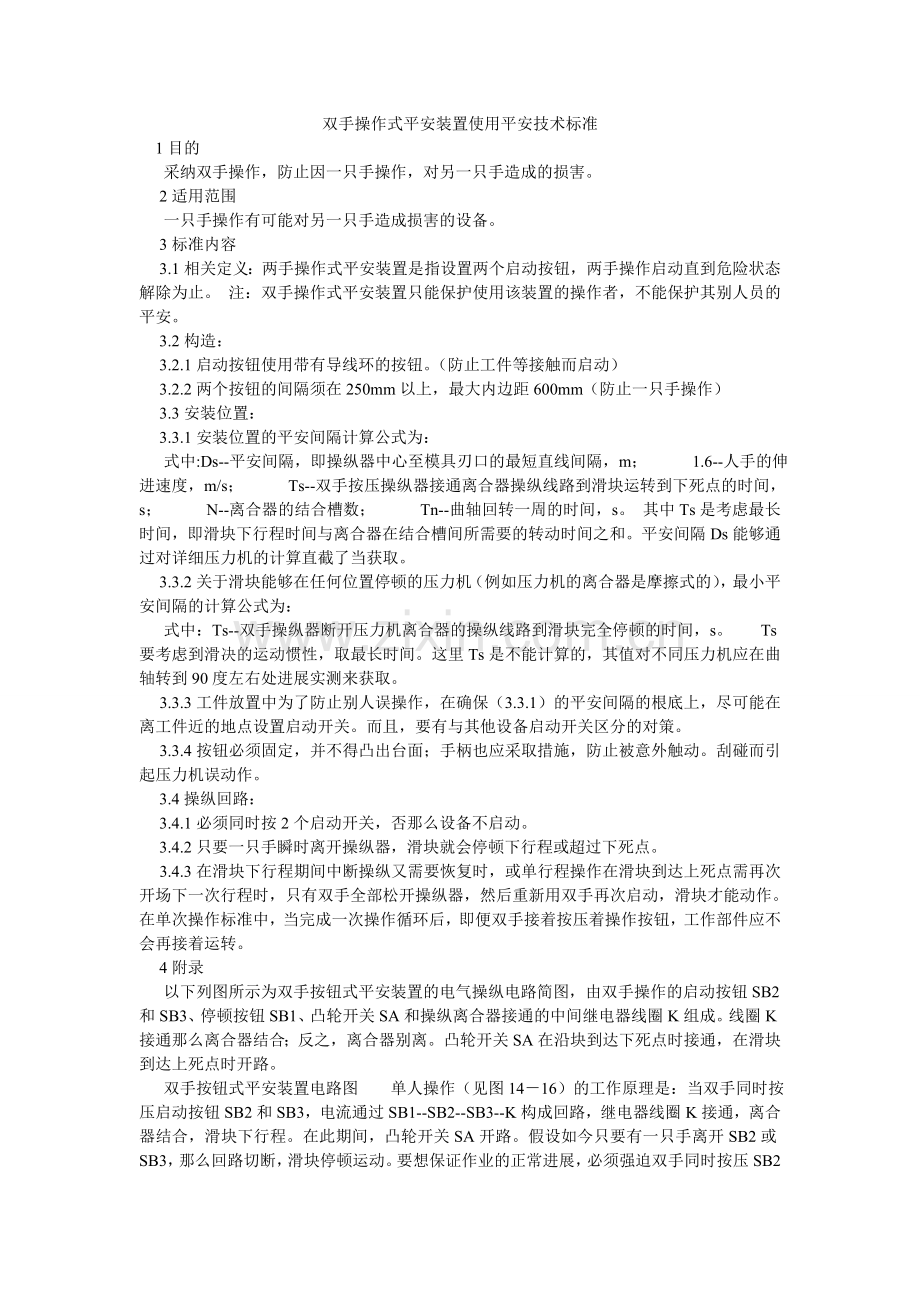

双手操作式平安装置使用平安技术标准

1目的

采纳双手操作，防止因一只手操作，对另一只手造成的损害。

2适用范围

一只手操作有可能对另一只手造成损害的设备。

3标准内容

3.1相关定义：两手操作式平安装置是指设置两个启动按钮，两手操作启动直到危险状态解除为止。 注：双手操作式平安装置只能保护使用该装置的操作者，不能保护其别人员的平安。

3.2构造：

3.2.1启动按钮使用带有导线环的按钮。（防止工件等接触而启动）

3.2.2两个按钮的间隔须在250mm以上，最大内边距600mm（防止一只手操作）

3.3安装位置：

3.3.1安装位置的平安间隔计算公式为：

式中:Ds--平安间隔，即操纵器中心至模具刃口的最短直线间隔，m； 　 　1.6--人手的伸进速度，m/s； 　 　Ts--双手按压操纵器接通离合器操纵线路到滑块运转到下死点的时间，s； 　 　N--离合器的结合槽数； 　 　Tn--曲轴回转一周的时间，s。 其中Ts是考虑最长时间，即滑块下行程时间与离合器在结合槽间所需要的转动时间之和。平安间隔Ds能够通过对详细压力机的计算直截了当获取。

3.3.2关于滑块能够在任何位置停顿的压力机（例如压力机的离合器是摩擦式的），最小平安间隔的计算公式为：

式中：Ts--双手操纵器断开压力机离合器的操纵线路到滑块完全停顿的时间，s。 　 Ts要考虑到滑决的运动惯性，取最长时间。这里Ts是不能计算的，其值对不同压力机应在曲轴转到90度左右处进展实测来获取。

3.3.3工件放置中为了防止别人误操作，在确保（3.3.1）的平安间隔的根底上，尽可能在离工件近的地点设置启动开关。而且，要有与其他设备启动开关区分的对策。

3.3.4按钮必须固定，并不得凸出台面；手柄也应采取措施，防止被意外触动。刮碰而引起压力机误动作。

3.4操纵回路：

3.4.1必须同时按2个启动开关，否那么设备不启动。

3.4.2只要一只手瞬时离开操纵器，滑块就会停顿下行程或超过下死点。

3.4.3在滑块下行程期间中断操纵又需要恢复时，或单行程操作在滑块到达上死点需再次开场下一次行程时，只有双手全部松开操纵器，然后重新用双手再次启动，滑块才能动作。在单次操作标准中，当完成一次操作循环后，即便双手接着按压着操作按钮，工作部件应不会再接着运转。

4附录

以下列图所示为双手按钮式平安装置的电气操纵电路简图，由双手操作的启动按钮SB2和SB3、停顿按钮SB1、凸轮开关SA和操纵离合器接通的中间继电器线圈K组成。线圈K接通那么离合器结合；反之，离合器别离。凸轮开关SA在沿块到达下死点时接通，在滑块到达上死点时开路。

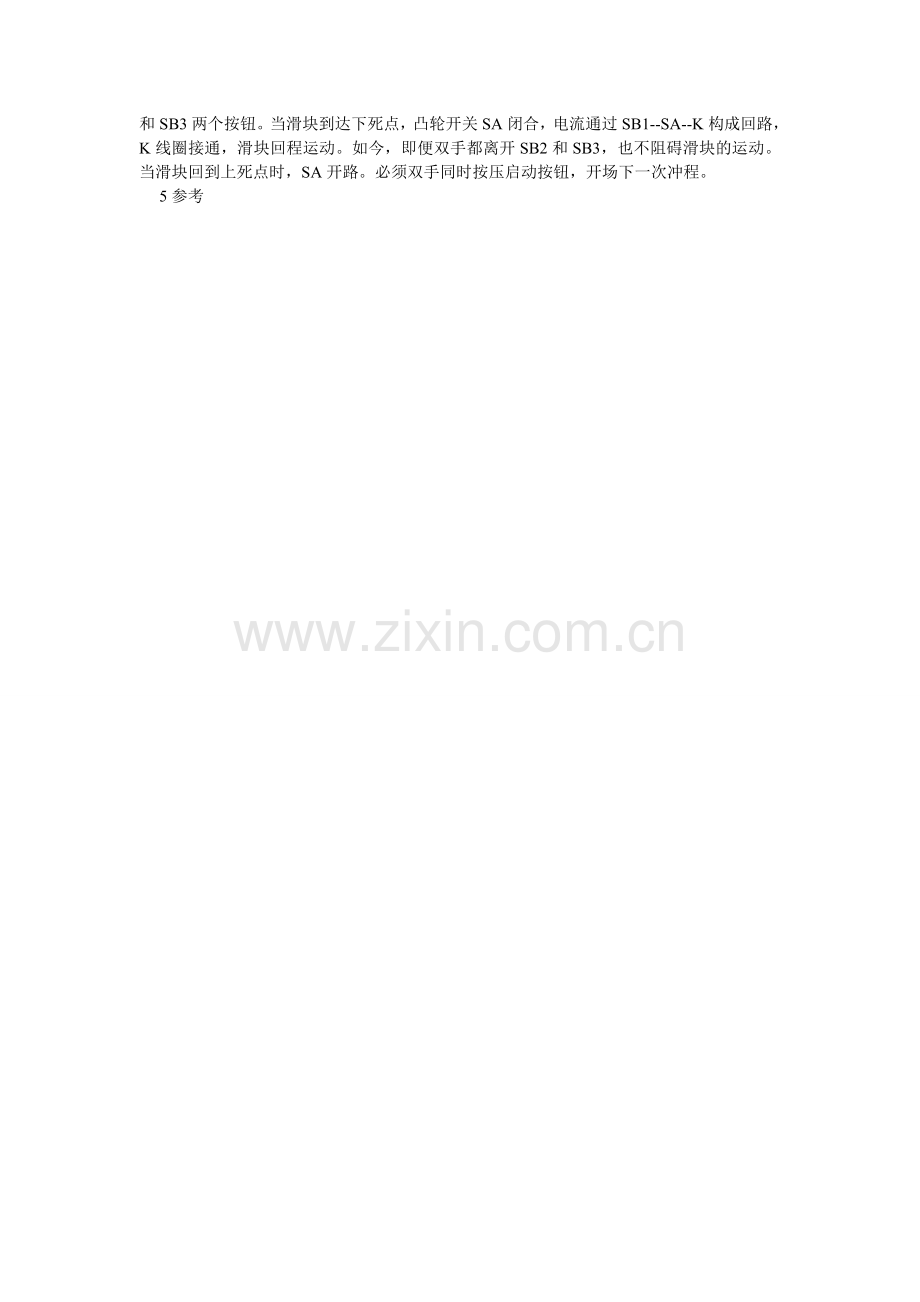

双手按钮式平安装置电路图 　 单人操作（见图14－16）的工作原理是：当双手同时按压启动按钮SB2和SB3，电流通过SB1--SB2--SB3--K构成回路，继电器线圈K接通，离合器结合，滑块下行程。在此期间，凸轮开关SA开路。假设如今只要有一只手离开SB2或SB3，那么回路切断，滑块停顿运动。要想保证作业的正常进展，必须强迫双手同时按压SB2和SB3两个按钮。当滑块到达下死点，凸轮开关SA闭合，电流通过SB1--SA--K构成回路，K线圈接通，滑块回程运动。如今，即便双手都离开SB2和SB3，也不阻碍滑块的运动。当滑块回到上死点时，SA开路。必须双手同时按压启动按钮，开场下一次冲程。

5参考
