Diseqc协议介绍.ppt

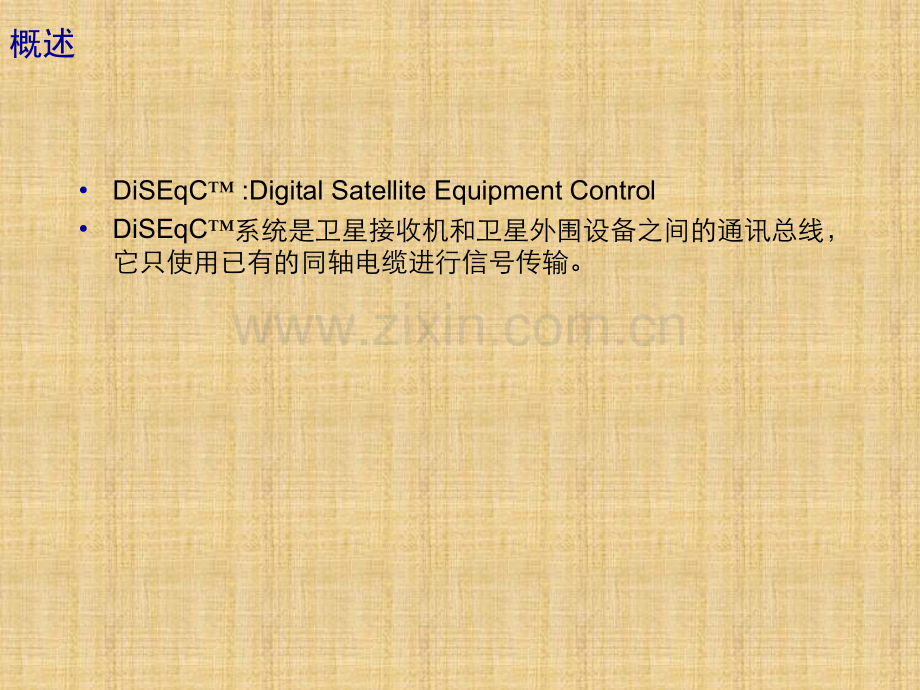

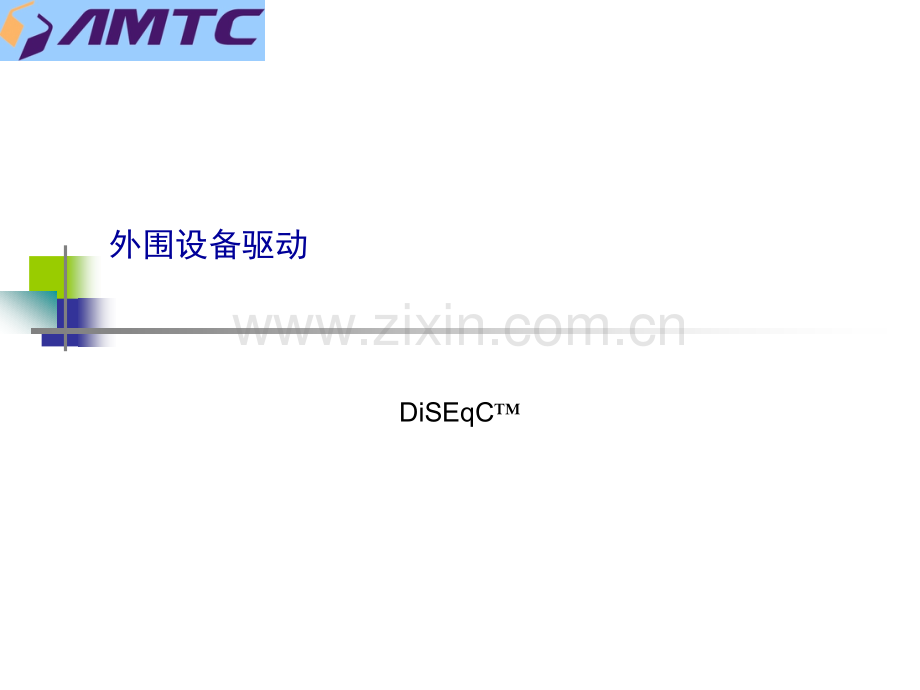

外围设备驱动DiSEqC概述DiSEqC:Digital Satellite Equipment ControlDiSEqC系统是卫星接收机和卫星外围设备之间的通讯总线，它只使用已有的同轴电缆进行信号传输。时序Diseqc编码使用22 kHz(20%)的载波进行编码。每个Diseqc Message后面必须要有至少6ms的空闲时间。Diseqc命令数据定义ToneBurst数据定义兼容性ToneBurst应该跟在Diseqc命令后面进行发送。一般来说ToneBurst命令的值应该跟Diseqc命令的值一致。但这也不是必须的，因为Diseqc设备当接收到一个Diseqc命令后会忽略后面跟着的ToneBurst命令。时序图命令的数据格式每个Diseqc命令由若干字节组成。每个字节有8个位，后面还会跟一个奇偶校验位。最先传输的是最高有效位。最后传输的是最低有效位。命令的数据格式一个基本的命令由3个主要部分组成：FramingAddressCommand一些命令还包含一些后续数据。命令的数据格式Framing前4位固定为(1110)第5位目前来说固定为0，以后可以被用来扩展Diseqc协议。第6位：0表示命令为主机发送的原始Message；1表示命令为来自从机的回复Message。Framing第7位：如果是主机发送的命令：0表示不需要从机对命令进行回复；1表示需要从机对命令进行回复。如果是发送的回复命令：1表示需要主机重新发送命令，因为之前的命令存在某些错误。Framing第8位：在命令消息里面1表示这个消息为之前消息的重发消息。在回复消息里面这一位用来表示错误的原因。Address(second)byteAddress 分为两个部分：前4个位表示”family”(e.g.LNB,Positioner,etc.)后4位表示”family”下面的子类型。0000 表示”family”下的所有设备（广播）。Diseqc1.0Diseqc1.0命令分析：E0 10 38 F0E0(Framing):Command from Master,No reply required,First transmission.10(Address):Any LNB,Switcher or SMATV(Master to all.)38(Command):Write to Port group 0(Committed switches)F0:switch A,SatelliteA,V,LDiSEqC1.2:DiSEqC1.2:E0 31 6A 01:存储当前位置为位置1.E0 30 6B 01:将马达转动到位置1上.卫星机上的一般用法是：用户通过UI将马达转动到正确的位置（对星）对星完成后，将位置存下来并跟卫星列表中的卫星进行关联。在播放节目的时候如果卫星发生了改变则将发送命令将马达转动到卫星所对应的位置上去。UnicableUnicable名词解释SaTCR：Satellite Channel Router；SaTCR是ST公司推出的一种设备，它的功能是能够将频点搬移到950M2150M范围内的任何一个位置上。SaTCR配合BPF及矩阵控制器，可以实现将高低本振，水平垂直的任意组合信号在一条同轴线上进行传播。市场上说的Unicable就是一种基于SaTCR的一类设备。Unicable传统的Twin LNB:UnicableSatCR twin LNBUnicableSaTCR twin LNB的优点：耗费线材比较少如果使用多个SaTCR可以连接更多的终端设备。传统Twin LNB的缺点：耗费线材比较多。能连接的设备比较少(2个)。Unicable对机顶盒意味着什么？锁频：SaTCR将要锁的频率搬移到一个固定的频点，然后机顶盒始终锁定这个固定的频点。Unicable对机顶盒意味着什么？盲扫：Unicable界面上需要配置的内容：机顶盒被分配的中心频点.卫星对应的位置（Position A or Position B）Unicable编写驱动需要注意的地方：相关Diseqc命令需要在18V电压上进行发送，以保证在使用功分的情况下正常工作。Unicable频点选择命令：E0 10 5A channel_byte1 channel_byte2UnicableT的计算方法：Unicable举例：被分配的SaTCR=1对应FBpf=1240MHz 要锁的频点 IF=1000MHz卫星对应的位置为Position A水平极化，高本振T=(1000+1240)/4+350=0 x38EDiseqc命令为：E0 10 5A 2F 8E 谢谢！
